通讯设备用方形法兰金属支撑连接结构

在通讯基站射频链路搭建、室内分布式天线系统部署、工业通讯终端固定的现场作业场景里，这类带方形安装法兰的金属支撑件是出镜率极高的小型结构件，很多刚入行的结构工程师容易忽略这类小零件的设计细节，直到现场安装出现干涉、长期运行出现连接松动才会回头追溯设计端的问题。从实际使用场景来看，这类支撑件主要承担两个核心作用，一是作为射频同轴接头与设备面板、安装支架之间的过渡承载结构，抵消接头插接时产生的径向应力，避免接头焊脚或内部导体受外力出现形变，导致驻波比异常、信号传输损耗增大；二是作为线缆端的固定支点，在设备运输、日常运维拉扯线缆时，将外力传导至安装面板而非接头本身，大幅提升通讯链路的连接可靠性。

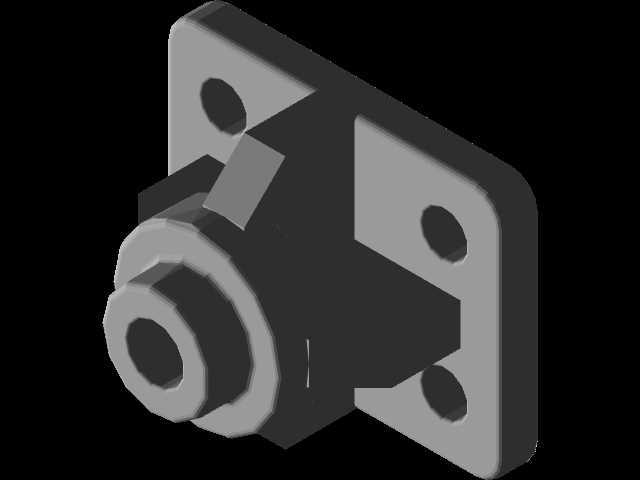

从结构设计思路来看，这款支撑件采用方形法兰作为安装基准面，相比圆形法兰，方形法兰在狭小的设备面板空间内更容易排布安装孔位，四个安装孔对称分布在法兰四角，安装时不需要刻意调整旋转角度，现场作业时用普通螺栓即可完成紧固，对安装人员的操作要求更低。法兰端的厚度经过针对性设计，既保证螺栓拧紧时不会出现法兰面翘曲变形，又不会过度占用设备内部的纵深空间，适配通讯设备内部紧凑的排布要求。主体连接段采用阶梯轴式结构，不同直径的轴段分别对应接头插接定位、密封圈安装、外部防护套卡接的功能需求，靠近法兰端的轴肩位置做了微小的倒角处理，避免装配时锐边割伤线缆外护套或操作人员的手部。中心的通孔为同轴走线通道，孔径尺寸匹配常用的射频线缆外径，内壁做了光滑处理，穿线时不会刮伤线缆的屏蔽层与外绝缘皮，保证线缆的屏蔽性能不受装配损伤。

从安装边界尺寸来看，方形法兰的对角线长度控制在常规通讯面板安装位的通用尺寸范围内，四个安装孔的孔距符合通讯行业小型结构件的通用安装规范，可直接适配多数标准通讯设备的预留安装位，不需要额外对面板进行二次打孔加工。主体段的伸出长度经过核算，安装后突出面板的高度不会遮挡相邻的接口，也不会与设备内部的其他板卡、结构件产生干涉，即便是在高密度排布的通讯端口面板上，也能保证相邻接头之间留有足够的插拔操作空间。金属材质的选型兼顾了结构强度与加工成本，表面做了防锈处理，可适应户外基站的潮湿、盐雾环境，也能满足室内机房长期运行的抗老化要求。

在实际建模过程中，这类零件需要重点关注几个公差配合的细节：安装孔的位置度公差需要控制在合理范围内，避免现场安装时螺栓无法顺利穿入；中心通孔与主体轴段的同轴度公差需要严格把控，否则会导致接头插接后出现歪斜，影响信号传输的稳定性；法兰面与主体轴线的垂直度公差也不能忽略，若法兰面倾斜，安装后接头会出现偏斜，长期受力会导致接头内部的接触件出现磨损，缩短使用寿命。另外，轴段上的密封圈安装槽尺寸需要匹配对应规格的密封圈，保证装配后能达到预期的防护等级，避免雨水、灰尘从安装缝隙进入设备内部。很多新手工程师在设计这类零件时，容易只关注外形的相似度，忽略这些公差细节与实际装配的需求，导致加工出来的零件无法满足现场使用要求，反而增加了项目的调试与返工成本。
