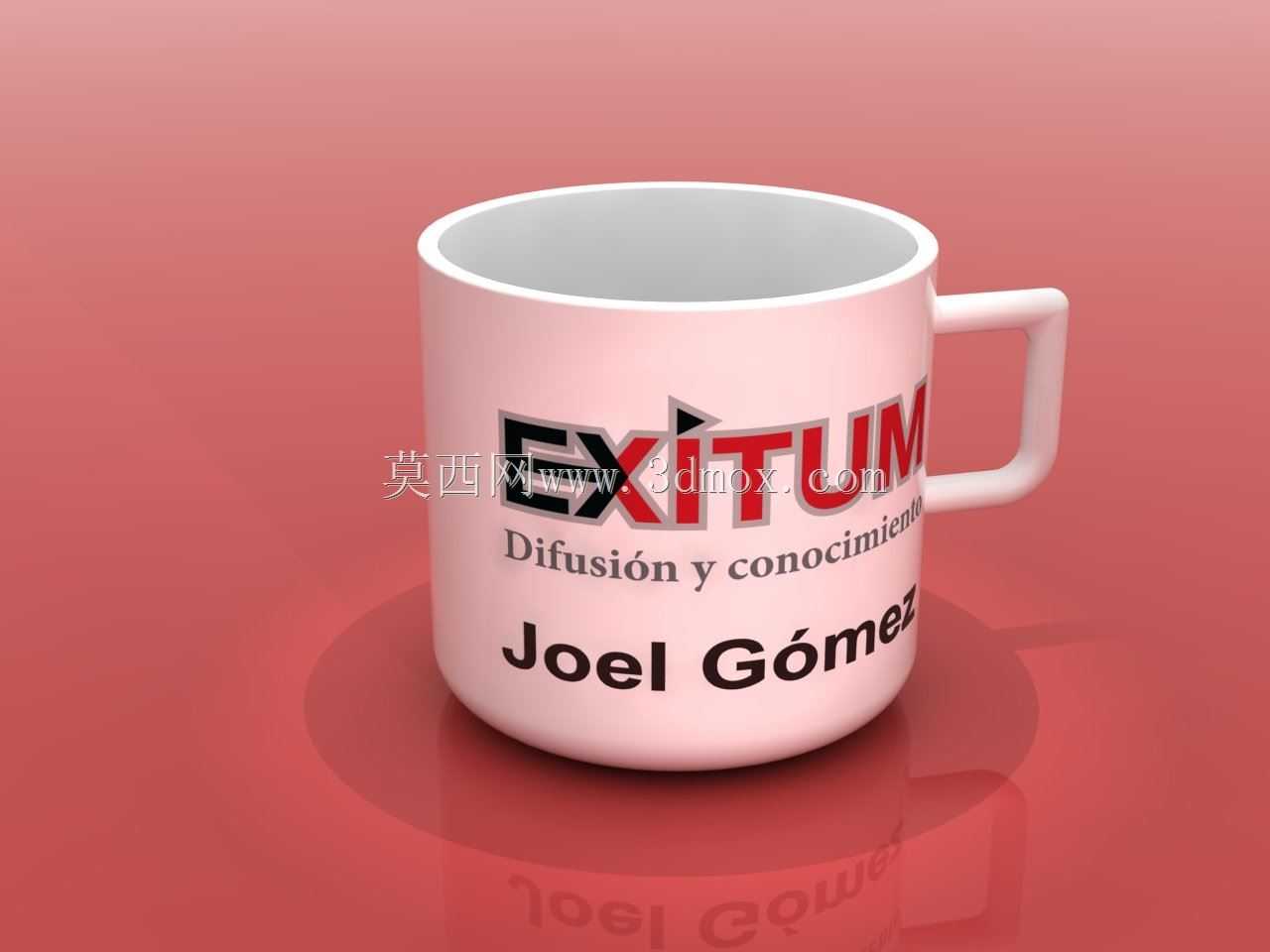

带品牌标识的粉色带柄马克杯结构设计

　　日常使用的带柄马克杯，是民用消费品领域结构设计的典型小品类，这类产品的三维建模需要兼顾使用手感、结构强度、外观装饰适配性多方面的工程要求，不能只做外观曲面的堆砌。首先要考虑的是日常握持的人机边界，杯身的直径设计需要适配成年人手掌自然围合的尺寸范围，过大的杯径会导致单手握持时发力困难，过小则会降低盛装容量，常规这类直筒马克杯的杯身外径控制在80mm到90mm区间，杯身高度控制在90mm到100mm区间，既能够满足300ml到400ml的常规盛装容量，也能适配大多数人手的握持尺度。杯柄的结构设计是这类产品的核心受力点，不能只做外观造型的拉伸，需要考虑握持时手指的穿入空间，杯柄内侧与杯身外壁的间隙要保证成年人手指能够顺利穿入，

　　一般预留20mm到25mm的净空间，同时杯柄的截面要做圆弧过渡，避免棱角硌手，杯柄与杯身的连接位置要做圆角加厚处理，避免日常使用中磕碰导致的连接位置断裂，尤其是陶瓷材质的产品，连接位置的应力集中是最常见的失效点，建模时需要在连接根部做R3到R5的圆弧过渡，分散受力。杯口的位置需要做卷边处理，一方面是提升饮用时的唇部接触手感，另一方面卷边结构能够提升杯口的结构强度，减少日常磕碰导致的杯口崩缺，卷边的厚度要均匀，避免烧制过程中出现壁厚不均导致的变形。杯底的设计需要考虑放置的稳定性，杯底外圈要做略微的凸起，形成一个接触环面，减少杯底与桌面的接触面积，避免杯底平面度不足导致的放置晃动，同时杯底内凹的结构能够预留一定的热胀冷缩空间，

　　避免盛装高温液体时杯底与桌面形成负压导致拿起困难。外观印花的位置需要预留平整的曲面区域，避开杯柄、杯口卷边、杯底过渡的曲面位置，保证印花图案能够完整贴合，不会因为曲面曲率变化过大导致图案变形，这款产品的印花区域设置在杯身正面的平整直段位置，高度方向从杯身1/3处延伸到距离杯底20mm的位置，宽度方向避开杯柄的连接区域，保证图案展示的完整性。建模过程中首先要确定杯身的回转中心，用回转命令生成杯身的基础实体，保证杯身内壁的壁厚均匀，常规陶瓷杯的壁厚控制在3mm到4mm区间，壁厚过薄会导致结构强度不足，过厚则会增加产品重量，提升使用的握持负担。杯柄的建模需要先绘制空间扫掠路径，路径的弧度要贴合手指握持的自然弯曲形态，扫掠截面采用椭圆形态，

　　长轴方向贴合握持的受力方向，提升握持的舒适度，之后将杯柄与杯身做布尔合并，对连接位置做圆角处理，消除尖锐的连接棱边。杯身的内外表面都要做连续的曲面过渡，避免出现折线、棱角，一方面是提升使用时的触感，另一方面也能减少陶瓷烧制过程中的应力集中，降低成品的残次率。这类产品的应用场景覆盖日常办公、家庭饮水、品牌周边定制多个领域，不同场景下的设计细节会有细微调整，比如办公场景使用的马克杯可以适当增加杯身直径，提升容量，品牌定制类的产品需要预留更大的平整印花区域，满足品牌标识、宣传图案的印刷需求。设计时还要考虑叠放的适配性，杯身的外壁锥度要控制在合理范围，保证多个杯子能够稳定叠放，减少仓储和运输过程中的空间占用，锥度过小会导致叠放时卡滞，锥度过大则会导致叠放后容易倾倒，一般杯身的脱模锥度控制在1度到2度区间，既能够满足陶瓷生产的脱模要求，也能适配叠放需求。杯身内部的底面要做微小的圆弧过渡到内壁，避免直角位置残留污渍，提升日常清洗的便利性，过渡圆角一般做R5到R8的处理，不会出现清洁死角。
