双筒式传输卡接导向连接构件

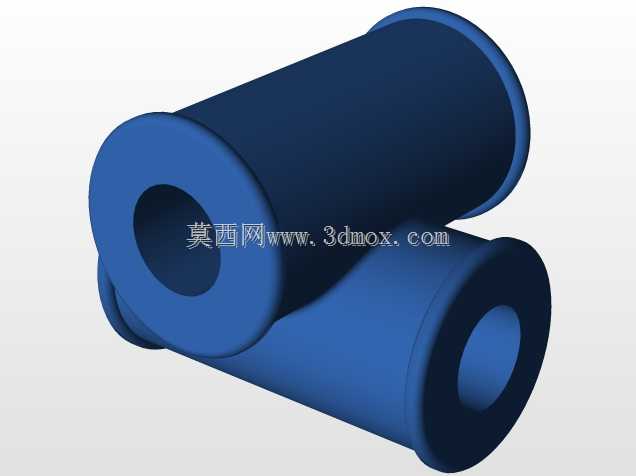

　　在连续化物料输送、柔性传动链路搭建的现场场景中，这类双筒结构的卡接构件常出现在辊道传输线的相邻辊组衔接位、柔性管线导向排布的固定节点，以及小型传动机构的扭矩传递衔接处，承担着相邻部件的定位卡合、运动导向以及载荷传递的核心作用，区别于常规的单筒轴套类零件，其非同轴的双筒一体成型结构，能够同时满足两个不同走向的传动或导向部件的安装固定需求，减少零散连接件的使用数量，降低装配环节的累计误差。从实际使用的工况来看，这类构件多应用在轻载传输场景，比如电子组装线的小型工装板传输导向、包装设备的输料带张紧辊衔接、纺织机械的纱线导向辊固定位，工作过程中需要承受径向的支撑载荷以及少量的轴向窜动冲击力，因此在结构设计阶段，

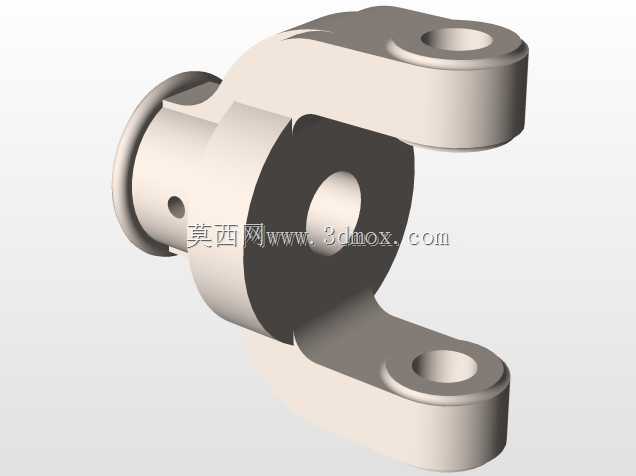

　　首先要明确两个筒体的中心距参数，这个尺寸直接决定了适配的相邻辊轴或者管线的排布间距，一旦中心距偏差超过0.1mm，就会出现相邻部件安装卡滞、运动过程中摩擦阻力骤增的问题，严重时甚至会导致传动卡滞、零件过早磨损。筒体的内孔尺寸需要和适配的轴件外径保持合理的间隙配合，通常选取H7/g6的配合公差，既可以保证轴件在筒体内转动或者滑动时无卡滞，又能避免间隙过大导致的运行晃动，降低工作过程中的振动噪音。筒体两端的凸缘结构是设计中的关键细节，凸缘的外径比筒身大出2-3mm，厚度根据整体载荷大小设定在3-5mm区间，一方面可以在安装时起到轴向定位的作用，抵住安装支架的侧壁，不需要额外加装轴端挡圈就可以限制构件的轴向窜动，

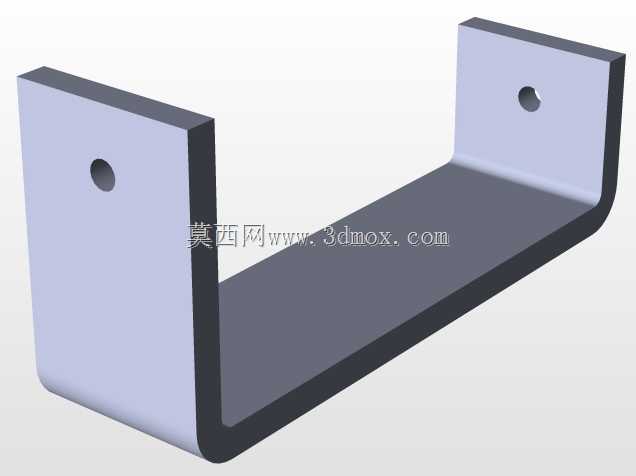

　　另一方面凸缘结构可以提升筒体端部的结构强度，避免端部受冲击时出现开裂变形。两个筒体的连接过渡区域采用大圆弧平滑过渡，避免直角连接处的应力集中问题，因为在实际运行中，两个筒体分别承受不同方向的载荷，过渡区域如果存在应力集中点，长期受交变载荷作用很容易出现疲劳裂纹，导致构件断裂失效。从安装边界来看，这类构件的整体外轮廓尺寸需要适配安装工位的预留空间，筒身的长度要和安装支架的宽度匹配，保证安装后两端凸缘刚好卡在支架两侧，不会出现突出过长或者陷入支架内的情况；筒体的壁厚需要根据承受的载荷计算，轻载场景下壁厚不小于2mm，若应用在载荷稍大的传输场景，壁厚需要提升至3-4mm，同时可以在连接过渡区域增设加强筋结构，进一步提升整体的结构刚性。

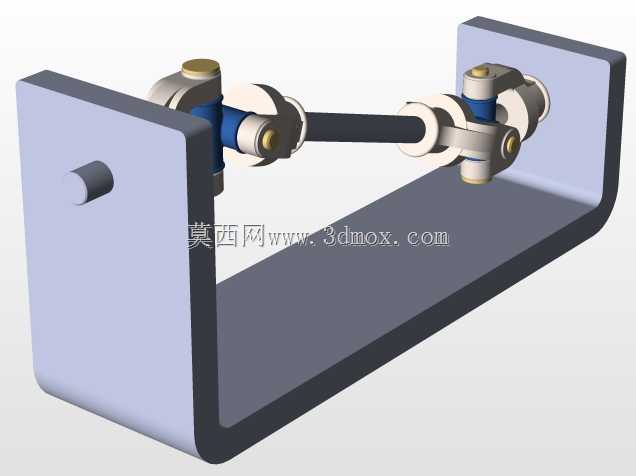

　　建模过程中，首先绘制两个筒体的中心轴线，确定准确的中心距参数，之后分别拉伸生成两个筒体的基础实体，对连接区域进行布尔合并，再对过渡位置做倒圆角处理，最后加工出两端的凸缘结构，完成基础造型后需要对配合面做公差校验，确保内孔的圆柱度、两端面的平行度满足装配要求，同时要核算整体的重量，在满足结构强度的前提下尽可能优化壁厚，减少材料的不必要浪费。实际装配时，只需要将两个筒体分别对准对应的轴件或者固定杆，推入到位后依靠凸缘完成轴向定位，不需要额外的紧固件就可以实现稳定固定，大幅提升现场装配的效率，在后期维护更换时，也可以直接将构件从轴端抽出，不需要拆解周边的其他部件，降低运维的时间成本。这类构件的材质通常根据使用场景选择，常规工况下选用工程塑料注塑成型即可满足耐磨、减震的需求，若应用在有一定温度或者载荷更大的场景，则可以选用铝合金或者锌合金压铸成型，兼顾强度与轻量化的需求，表面不需要做复杂的处理，仅需要保证内孔的表面粗糙度达到Ra1.6以下，降低和轴件之间的摩擦系数，延长构件的使用寿命。
