手动台式精密冲压工装结构设计

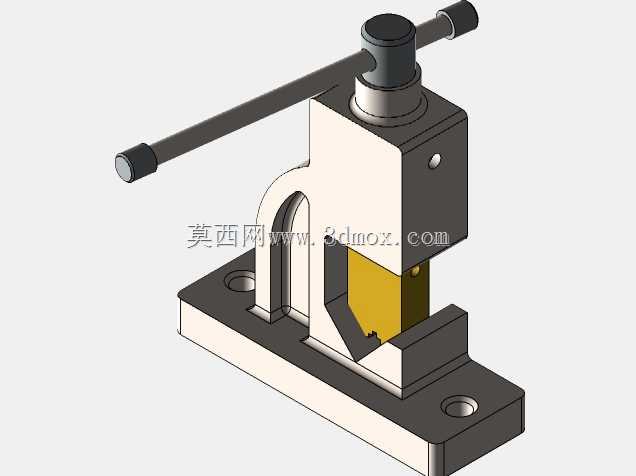

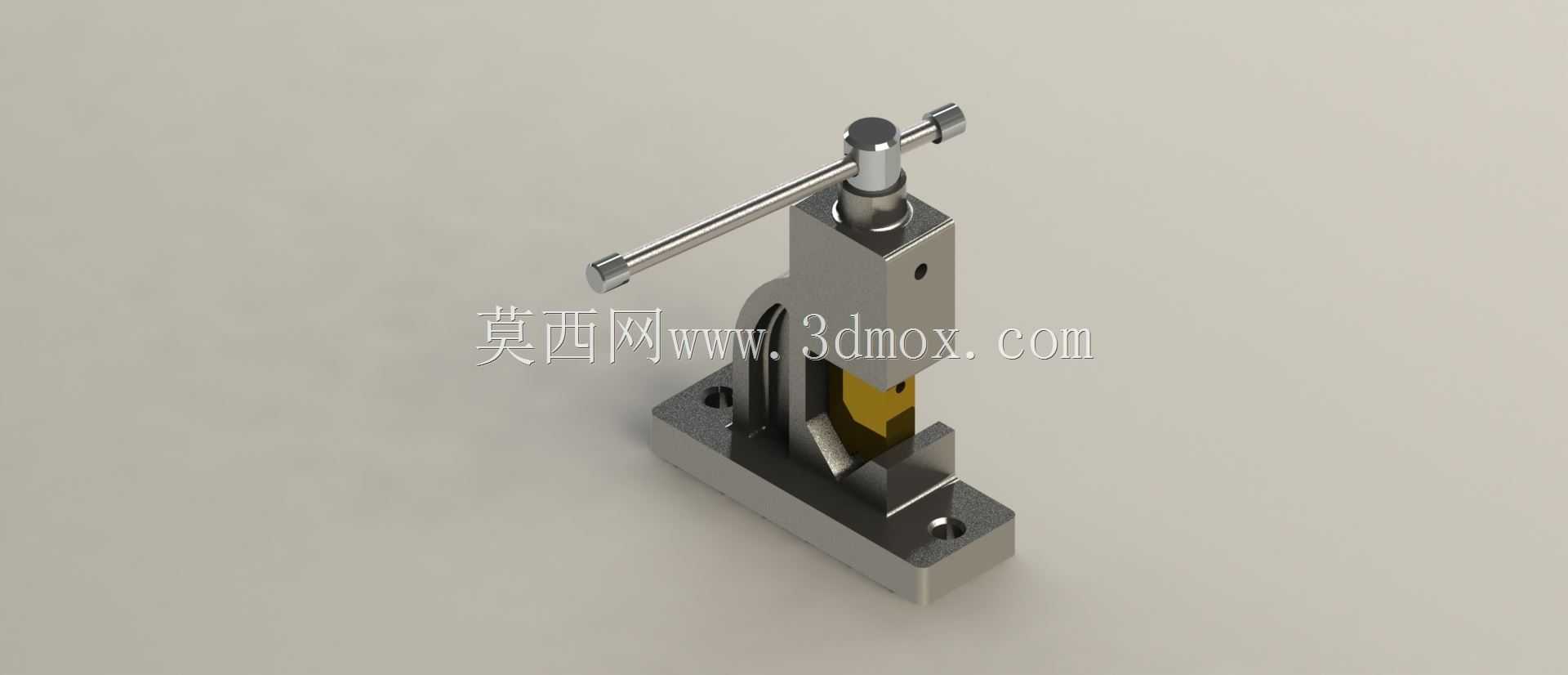

　　这款手动台式压装设备，在小批量五金加工、电子元器件引脚压合、小型塑胶件铆接场景中应用十分广泛，很多维修车间、打样工作室、小五金加工厂的工位上都能见到这类设备的身影，相比大型冲压设备，它不需要外接动力源，不占用过大的安装空间，单人即可操作，适配多品种小批量的柔性加工需求。从结构设计来看，整体采用立式C型开式机架布局，这种布局的优势在于操作空间开阔，工件取放不受两侧结构遮挡，操作人员可以从正面、侧面多个角度调整工件位置，适配不同外形的待加工件。机架底部为方形安装底座，底座上预留了四个沉头安装孔，可通过螺栓直接固定在木质或钢制工作台面上，安装时需要保证底座平面与工作台面贴合度不低于0.1mm，避免压装过程中设备出现倾斜偏移，

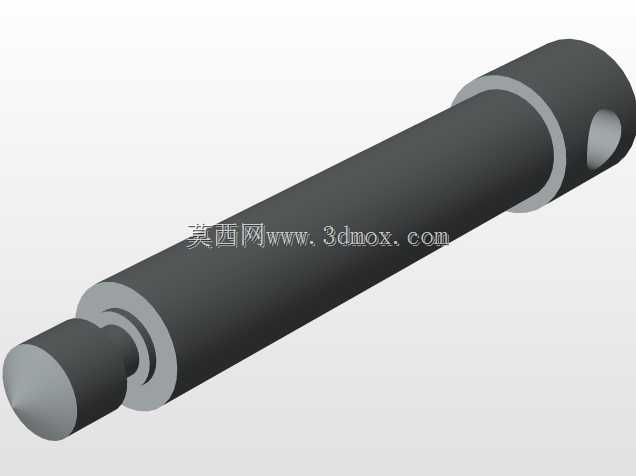

　　底座的整体长宽尺寸控制在200mm以内，不会占用过多工位面积，适合桌面式作业场景。核心的施压部分采用梯形螺纹传动副，配合顶部的T型操作手柄，操作人员转动手柄即可带动压杆做垂直方向的直线运动，梯形螺纹的自锁特性可以保证压装行程停在任意位置时不会出现滑块下滑的问题，压装过程中施力平稳，不会出现突然冲下的安全隐患。压杆与机架之间设置了铜质导向衬套，衬套与压杆的配合间隙控制在0.02-0.05mm之间，既保证压杆上下运动的顺畅度，又能控制压杆的径向窜动量，保证压头的垂直精度，避免压装过程中出现偏载导致工件报废或者模具损坏。压头部分采用快换式结构设计，可以根据不同的加工需求更换平压头、尖压头、成型压头等不同工装头，

　　更换时只需要松开侧面的紧定螺钉即可完成拆装，不需要额外拆卸其他结构，切换不同加工工序的时间可以控制在1分钟以内，适配多工序小批量的加工需求。机架的C型喉口深度经过优化设计，既保证了足够的工件容纳空间，又控制了机架在最大压装力下的形变量，当施加最大额定压力时，喉口位置的开口变形量不超过0.08mm，能够保证压装位置的精度，满足小型零件的压装精度要求。操作手柄的长度经过人机工程学优化，操作人员站立或者坐姿操作时，手臂自然伸展即可转动手柄，不需要过度发力，最大施力状态下操作人员的手臂受力处于舒适区间，长时间操作也不会出现过度疲劳的问题。设备的所有金属结构件都采用调质处理，机架部分采用铸铁材质，具备良好的减震性能，

　　压装过程中不会出现明显的震动，保证压装过程的稳定性；压杆采用45号钢淬火处理，表面硬度达到HRC40-45，具备良好的耐磨性，长期使用也不会出现压杆磨损导致的精度下降问题。在实际使用场景中，这类设备常被用于小型轴承的压装、电线端子的压接、小五金件的冲孔、塑胶外壳的铆点固定等工序，相比气动压床，它不需要连接气源，不受车间气源布局的限制，移动十分方便；相比液压压床，它不存在液压油泄漏的问题，维护成本极低，日常只需要定期在螺纹传动部位添加少量润滑脂即可保证设备长期顺畅运行。安装时需要注意，设备固定完成后要校验压杆的垂直度，保证压杆下行轨迹与底座平面垂直，垂直度误差控制在0.03mm以内，避免压装时出现偏载；压装作业时要根据工件的承压能力控制施力大小，不要超行程施压，避免损坏设备内部的螺纹结构或者导致机架变形。这类小型手动压装设备的设计核心是在保证足够压装力和压装精度的前提下，尽可能简化结构、降低设备体积和操作难度，让它能够适配桌面级的小空间作业场景，填补大型自动化冲压设备无法覆盖的小批量、多品种、零散加工的需求空白，对于初创加工团队、学校实训车间、产品打样工作室来说，这类设备是性价比极高的通用加工工装。
