4x4米带锚定户外活动篷结构设计

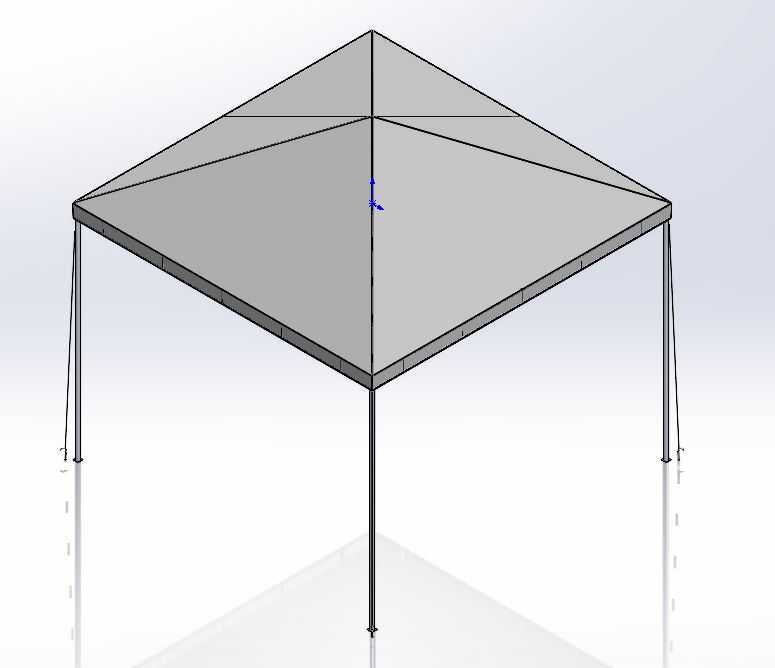

　　这款4x4规格的锚定式活动篷，核心服务于户外临时场景的遮蔽需求，常见于商业市集临时展位、户外小型活动签到区、社区临时宣传点、工地临时物资堆放遮蔽、户外作业临时休息区这类场景，相比无锚定的普通快装篷，抗侧风能力更强，适配更多非硬化铺装的户外场地，比如草地、泥土地、砂石地面都可通过地锚完成固定，不会轻易被阵风掀翻。从结构设计逻辑来看，整体采用四柱支撑的尖顶构型，篷顶为四坡尖顶造型，这种造型首先解决了积水问题，降雨时雨水会顺着四个坡面自然滑落至篷体边缘排走，不会在篷面形成积水兜加重篷布荷载，同时尖顶的构型也能分散顶部风阻，当气流吹向篷体时，坡面会引导气流向两侧及上方分流，减少篷体承受的正面风压。

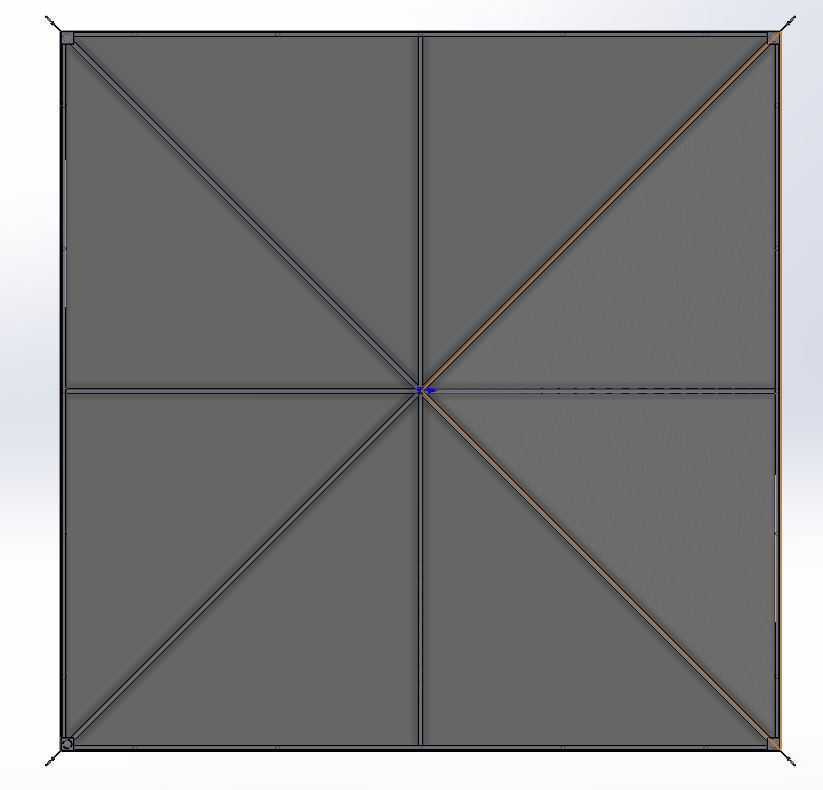

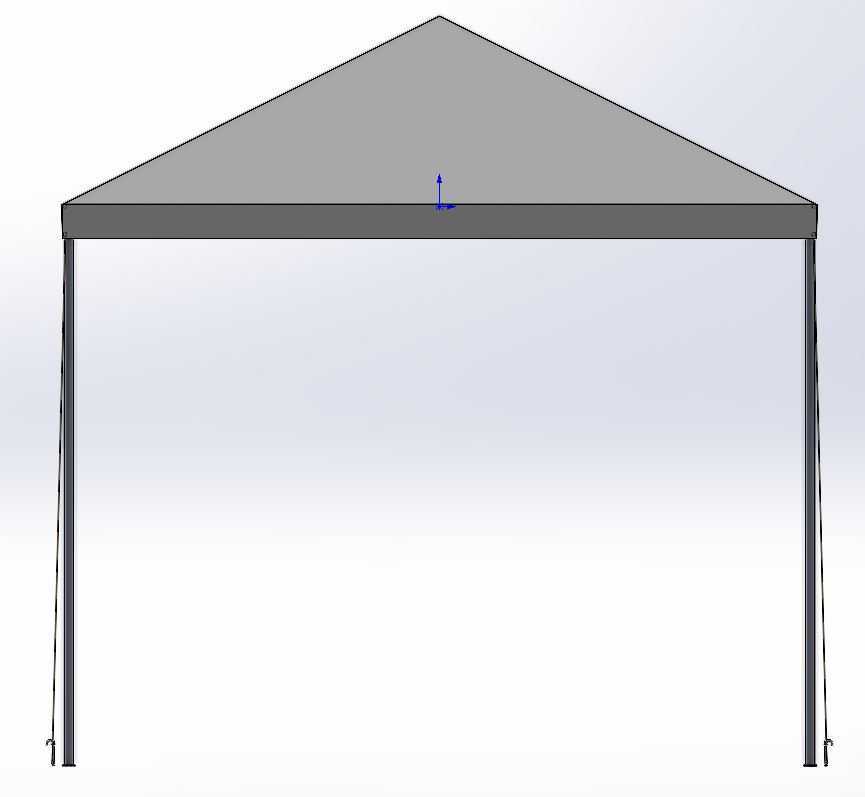

　　支撑立柱采用等截面直杆设计，四根立柱分别布置在篷体的四个角点，立柱底部预留锚定连接位，可搭配地钉、配重块或者膨胀螺栓完成不同场地的固定，当在硬化水泥地面使用时，可通过膨胀螺栓将立柱底座与地面锁死，在软质场地使用时，可通过加长地钉斜向打入土层，配合拉绳形成三角受力结构，进一步提升整体稳定性。篷顶的框架采用辐射式梁架结构，从顶部中心交汇点向四个角的立柱顶端延伸主梁，主梁之间设置横向连接杆件形成整体网格框架，所有杆件连接节点采用铰接适配设计，既可以保证安装时的快速拼接，也能在承受风荷载时通过微小的节点形变释放应力，避免杆件连接处出现应力集中导致断裂。篷布采用张紧式固定设计，框架边缘预留篷布挂接位，安装时将篷布拉紧后通过卡扣固定在框架四周，保证篷面处于紧绷状态，不会因为风吹出现大幅拍打晃动，减少篷布的磨损同时降低风噪。从安装边界来看，这款篷体的投影尺寸为4米×4米，实际安装时需要在篷体四周预留至少0.5米的操作空间，用于地锚固定、拉绳牵拉以及人员安装作业，整体安装完成后的总高度根据尖顶起拱高度设计，中心最高点距离地面约3.2米，立柱侧边的檐口高度约2.2米，足够满足普通成年人在篷下正常行走，不会出现碰头的情况，同时这个檐口高度也能保证篷下的通风效果，夏季使用时不会因为篷体过低导致内部闷热。

　　在结构受力校核层面，设计时重点考虑了顶部均布雪载、侧面水平风载以及立柱的轴向受压稳定性，篷顶框架的杆件截面选型经过受力验算，可承受常规户外0.3kN/㎡的雪载以及6级风的水平荷载，锚定点的拉力设计值匹配地锚的抗拔力要求，在软土地基使用时，地锚的打入深度不小于400mm，可保证足够的抗拔承载力。这款篷体的所有构件都采用标准化模块化设计，杆件之间的连接接口统一，安装时不需要复杂的专用工具，两名作业人员配合即可在半小时内完成整体搭建与固定，拆卸后所有杆件可打包收纳，单包重量控制在两人可搬运的范围内，方便转场运输，适配需要频繁更换场地的活动使用需求。

　　相比大型固定篷房，这款4x4规格的活动篷灵活性更强，既可以单独使用覆盖小面积区域，也可以多组拼接形成更大面积的连续遮蔽空间，拼接时相邻篷体的立柱可共用固定点，减少锚固件的使用量，同时相邻篷布之间可通过专用压条连接，避免拼接处出现漏雨缝隙。在细节设计上，立柱底部设置了高度微调结构，当安装地面存在微小不平整时，可通过调节底座的微调螺栓调整立柱高度，保证篷顶框架处于水平状态，避免框架因为倾斜出现受力不均的情况，同时立柱表面做了防锈处理，可适应户外潮湿、淋雨的使用环境，不会因为短期户外使用出现锈蚀影响结构强度。篷布的材质选用耐磨抗撕裂的涂层面料，具备基础的防水、防紫外线性能，可满足短期户外使用的遮蔽需求，面料本身做了抗老化处理，反复折叠收纳也不会轻易出现脆裂破损。
