带键槽弹性柱销联轴器结构设计

在各类工业传动系统的轴系连接场景中，这类带键槽的弹性柱销联轴器是应用极为广泛的轴间动力传递部件，常被布置在动力输出端与负载输入端之间，用来补偿两轴安装过程中不可避免的径向、角向与轴向偏移，同时缓冲传动过程中的冲击载荷，降低振动传递对两端设备的影响。从实际工况适配来看，这类联轴器可覆盖中小扭矩的传动需求，常见于输送机驱动端、泵组传动连接、机床进给轴传动、中小型风机传动等场景，相比刚性联轴器，它对安装对中精度的容忍度更高，能有效减少因安装偏差带来的轴承附加载荷，延长两端支撑部件的使用寿命。

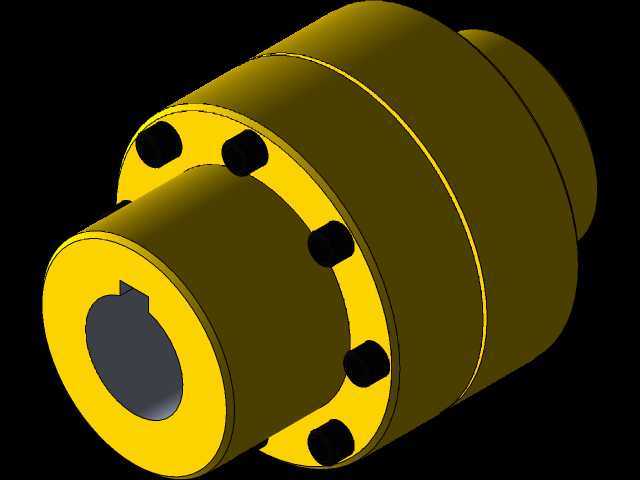

从结构设计逻辑来看，该联轴器采用对称分体式结构，两端为带轴孔与键槽的半联轴器，中间通过均布的柱销实现扭矩传递，柱销外侧配套弹性缓冲套，在传递扭矩的同时依靠弹性元件的形变补偿两轴的相对位移。半联轴器的法兰端面上均匀布置6个柱销安装孔，孔位沿法兰圆周等距分布，保证扭矩传递过程中各柱销受力均匀，避免局部载荷集中导致的柱销过早失效。轴孔内部加工有标准平键键槽，与轴上的平键配合实现周向固定，相比过盈配合连接，键连接的装拆难度更低，便于后期设备维护时的部件更换，同时能传递更大的周向扭矩，避免轴与轴孔之间出现打滑磨损。

从安装边界与尺寸适配角度，设计时需要重点匹配两端被连接轴的轴径公差，轴孔公差通常选用H7级精度，与轴的k6公差形成过渡配合，既保证装配时的同轴度，又不会出现装拆困难的问题。法兰端面的柱销孔位置度需要严格控制，孔中心与轴孔中心的同轴度、相邻孔的分度误差都要控制在合理范围内，否则装配时会出现柱销无法穿入、运行时柱销受剪切力过大的问题。联轴器的整体外径尺寸需要匹配安装空间的径向预留间隙，通常要保证联轴器外圆与周边防护罩、机架部件之间留有至少10mm以上的安全间隙，避免运行过程中出现剐蹭。轴向尺寸方面，要预留足够的轴伸插入深度，轴孔深度要比对应轴伸长度长2-3mm，避免轴端顶死导致半联轴器无法贴平轴肩，影响连接可靠性。

在细节设计上，半联轴器的轴孔入口处加工有倒角，便于轴的导入装配，法兰外缘也做了圆角处理，去除加工毛刺，避免装配时划伤操作人员。柱销采用高强度合金钢材质加工，表面做发黑防锈处理，配套的弹性缓冲套选用耐磨聚氨酯材质，兼顾缓冲性能与耐磨寿命，在长期交变载荷作用下不易出现老化开裂。这类联轴器在选型设计时，需要先计算传动系统的额定扭矩，乘以工况系数得到计算扭矩，再根据计算扭矩、两端轴径、最高运行转速来匹配对应规格的联轴器，避免选型过小导致过载断裂，或是选型过大造成成本浪费与安装空间占用过多。实际装配时，需要先将两端半联轴器分别热装或压装到对应轴伸上，贴紧轴肩后通过平键实现周向固定，再调整两轴的对中精度，将径向偏差与角向偏差控制在允许补偿范围内，之后穿入柱销与弹性套，锁紧端部的固定挡圈，盘车检查无卡滞后方可空载试运行，运行初期检查是否有异常振动与温升，确认无异常后再加载投入正常使用。相比膜片联轴器、梅花联轴器等其他弹性联轴器，这类柱销联轴器的结构更简单，维护成本更低，柱销与弹性套属于易损件，损坏后可单独更换，无需整体更换联轴器，在常规工业传动场景中具备极高的性价比，同时它的扭矩传递能力比同外径的梅花联轴器更高，适合中等载荷的连续运行工况。设计建模过程中，需要重点保证柱销孔的阵列参数与键槽的尺寸精度，所有配合面的粗糙度要达到Ra3.2以下，非配合面可放宽到Ra12.5，兼顾加工成本与使用性能。
