　　这款壳体采用单侧敞口的U型弯折结构，主体侧壁做了等间距的竖向通槽格栅，格栅的肋条宽度与槽宽比例经过反复校核：肋条过窄会导致壳体整体刚性不足，在变压器吊装或者嵌入式安装时容易出现形变，挤压内部绕组造成绝缘破损；肋条过宽则会缩减通风通流面积，热空气无法形成顺畅的上升对流通道，散热效率会下降30%以上。从安装边界来看，壳体底部预留了两个不对称的定位缺口，这两个缺口不是随意开设的，而是对应变压器骨架底部的两个凸台定位柱，装配时不需要额外打定位销，直接将壳体顺着凸台卡入即可完成预固定，后续只需要在壳体侧边的两个预留孔位打自攻螺丝就能完成整体锁紧，相比四周全螺丝固定的结构，装配效率能提升近40%，也避免了多螺丝固定时出现的装配应力不均导致的壳体翘曲问题。实际选型应用时需要注意，这款壳体的敞口侧是紧贴变压器安装基板的，格栅面需要朝向设备内部通风道的方向，不能直接贴靠其他发热元件，否则格栅的进风面被遮挡，对流散热的路径被截断，壳体内的温升会比正常安装状态高15K以上，长期运行会加速变压器绝缘层的老化。从结构设计的细节来看，壳体的所有弯折棱边都做了小半径的圆角处理，不是尖锐的直角，一方面是钣金弯折工艺的要求，避免弯折处出现应力集中导致的开裂，另一方面也防止装配时锋利的边角划破操作人员的手套，或是划伤变压器外层的绝缘胶带。在低压配电、工控电源模块的实际装配场景里，这类带竖向格栅的壳体是电源变压器外层防护与散热的核心结构件，日常接触的小型控制柜内置电源、户外分布式供电模块的内层承托结构，都能看到这类结构的实际应用。不同于全密封式的变压器外壳，这款结构在设计之初就优先平衡了防护等级与散热效率的矛盾——变压器在持续带载运行时，绕组与铁芯的温升会直接影响绝缘层老化速度，常规全封闭外壳虽然能做到较高的防尘防水等级，但内部积热无法快速散出，往往需要额外加装散热风扇，既增加了整体装配体积，也带来了风扇损耗的额外故障点。

　　格栅的每一条竖向槽的边缘都做了微翻边处理，这个细节很容易被忽略，翻边高度虽然只有不到1mm，但能大幅提升格栅区域的结构刚性，不会因为轻微的外力挤压就出现槽口变形，同时翻边形成的导流结构能让上升的热空气更顺畅地顺着槽道流出，减少气流在槽口处的紊流损耗。在做三维结构校核时，需要重点关注壳体的内部净空尺寸，要和变压器铁芯、绕组的整体外形预留至少2mm的安全间隙，不能出现壳体和绕组直接接触的情况，一方面是避免壳体成为导电通路带来安全隐患，另一方面也是预留出热胀冷缩的空间，变压器在满负载运行时铁芯会有轻微的热膨胀，如果间隙过小，长期热胀冷缩的挤压会导致壳体形变，或是磨损绕组的绝缘层。

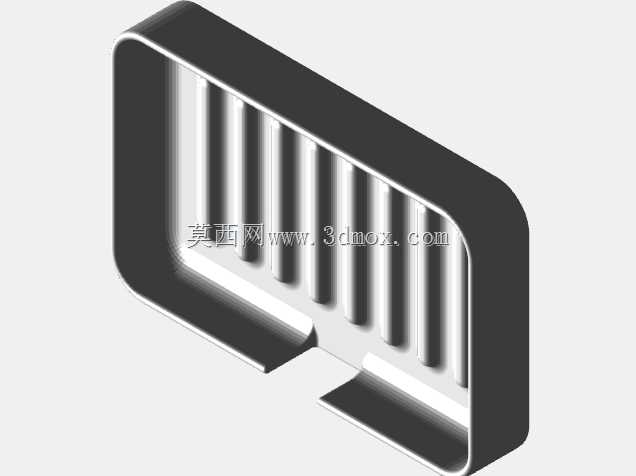

　　另外壳体的表面处理一般采用黑色静电喷塑，也就是图中呈现的深色外观，黑色涂层的热辐射系数要比浅色涂层高不少，在自然对流散热的基础上，能通过热辐射额外散出一部分热量，这也是为什么很多电源类的散热壳体都采用深色表面处理的原因，并不是单纯为了外观配色。在不同的应用场景下，这款壳体的适配性也有差异：如果是用在洁净度较高的室内工控柜内，格栅的通槽宽度可以维持现有尺寸，保证散热效率；如果是用在多粉尘的户外或者车间场景，就需要在格栅内侧加装防尘尼龙网，这时候在建模时就要预留出防尘网的安装槽位，不能直接照搬现有结构，否则防尘网无法固定，或是安装后遮挡过多通流面积影响散热。

　　很多刚接触结构设计的工程师在做这类变压器壳体时，容易走入两个极端：要么为了追求防护性把壳体做成全密封，导致内部温升超标；要么为了散热开过多过大的槽孔，导致壳体刚性不足，同时异物容易进入壳体内触碰带电部件。这款结构的设计思路刚好在两者之间找到了平衡点，用等间距的竖向格栅兼顾了结构强度、散热效率和基础防护能力，配合底部的定位缺口设计，大幅简化了装配流程，适合批量生产的小型电源变压器配套使用。在做安装匹配时还要注意，壳体的顶部封闭面是平面结构，可以直接贴装温度开关或者温度传感器，用来监测变压器的运行温度，不需要额外做安装支架，这也是结构设计时预留的扩展空间，方便后续做过热保护的功能升级。
