公用设施管网快开式椭圆形承压检修口

　　在城市地下公用设施管网、厂区工艺管线、市政给排水及热力输配系统的日常运维场景中，管线内部淤积清理、故障点排查、局部构件更换都需要设置可快速开启的检修通道，常规法兰式检修口拆装需要逐颗拆卸螺栓，单次开启耗时久，在应急抢修场景下会大幅拉长故障处置时间，快开式椭圆形检修口正是针对这类痛点设计的管线配套构件。这类检修口的适用压力边界不超过1.0MPa，适配多数低压公用输送管线的承压要求，所有结构件均采用标准化参数设计，可直接匹配同规格的管线预设开口，无需额外做接口适配加工。

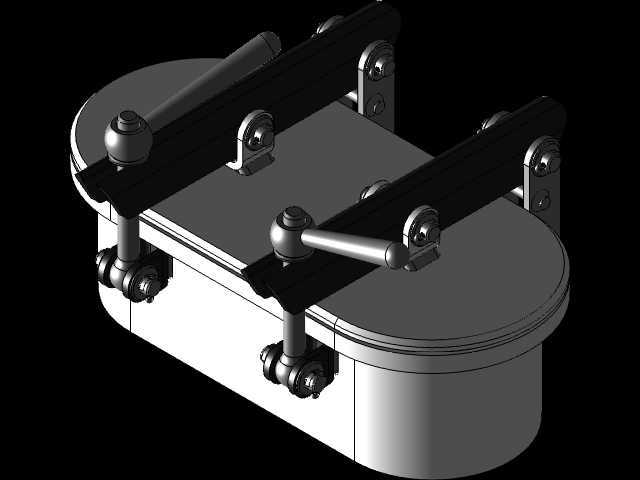

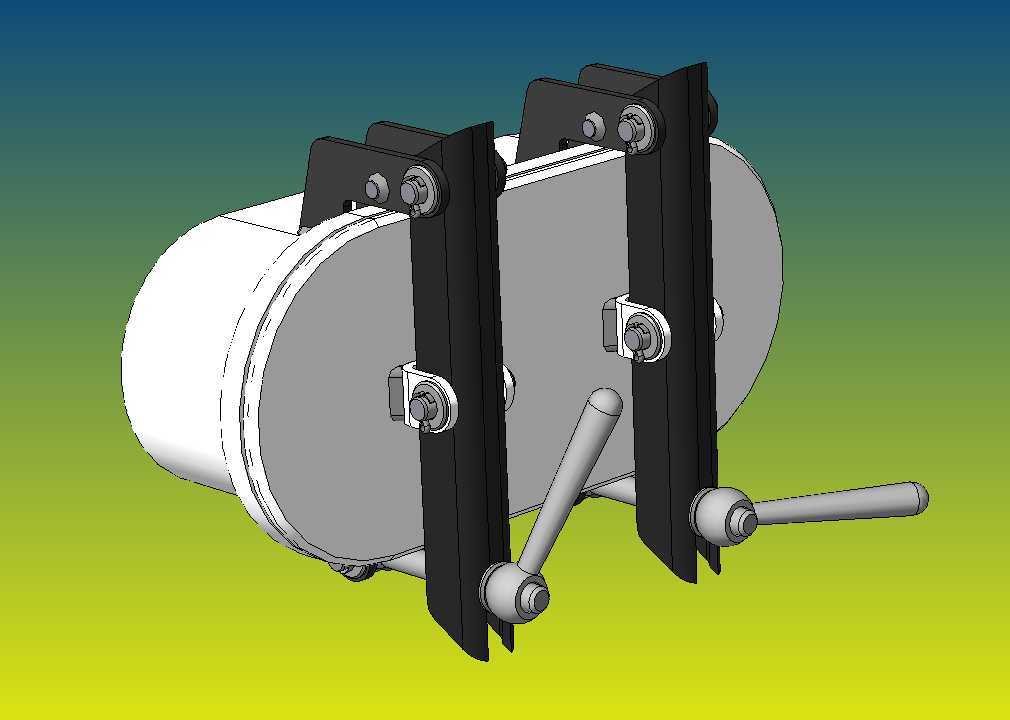

　　从结构设计逻辑来看，椭圆形的开口形态相比同通流面积的圆形口，在管线轴向方向的占用尺寸更小，尤其适合敷设在狭窄管廊、埋深较浅的管线段，能在有限的安装空间内获得足够的人员操作或工具伸入的通行空间，避免为了适配圆形检修口额外扩大管线局部包覆结构，减少管线改造的土建成本。快开锁紧结构采用对称布置的凸轮压杆机构，两侧的锁紧支架通过螺栓固定在舱口基座上，压杆端部的凸轮块直接压合在舱门边缘的承压凸台上，操作时只需要扳动两侧的操作手柄，通过凸轮的偏心行程即可实现舱门的压紧与松开，无需借助扳手等额外工具，单人即可在数十秒内完成舱门的开启或锁闭，相比传统螺栓连接的检修口，运维操作效率提升数倍，尤其适合需要频繁开闭做定期巡检的管段。

　　密封结构设计上，舱门与基座的贴合面预留了标准密封件安装槽，可适配耐温、耐腐属性不同的密封圈，根据输送介质的属性更换对应材质的密封件即可满足不同管线的密封要求，压合时凸轮机构提供的均匀压紧力能保证密封面全周受力一致，避免局部压合不实出现渗漏问题，在1.0MPa的工作压力下可保持稳定的密封性能，不会出现介质泄漏或外部地下水渗入管线的问题。安装边界方面，这类椭圆形检修口的基座可采用焊接或法兰连接的方式与管线本体固定，焊接式基座适合钢制管线的现场安装，直接将基座与管线开口处焊接固定即可，法兰式基座则适合需要后期拆装更换的管线段，安装时需要保证基座端面与管线轴线的平行度偏差在允许范围内，避免舱门闭合时出现偏斜导致密封失效；两侧的锁紧支架安装时需要保证对称度，确保两个凸轮压杆的压紧行程一致，避免单侧压合过紧导致舱门变形。

　　操作手柄的长度经过力矩匹配设计，操作人员施加正常的手动扳动力即可达到密封所需的压紧力，不需要额外加力杆操作，同时手柄在锁紧状态下可自然下垂贴靠在管线外壁，不会突出过多占用管廊内的通行空间，也避免过往运维巡检时被磕碰导致意外解锁。在实际运维场景中，这类快开检修口可大幅缩短管网故障的处置时间，比如供水管网出现局部淤积需要清掏、热力管线的补偿器需要检查、燃气管线的内部检测探头需要更换时，运维人员不需要携带大量拆装工具，到达现场后可直接打开舱口开展作业，作业完成后闭合锁紧即可恢复管线运行，大幅降低运维的人力与时间成本。结构建模过程中，需要重点验证凸轮锁紧机构的行程与压紧力的匹配关系，确保凸轮转动到锁止位置时能提供足够的密封压紧力，同时不会出现过压导致密封件过度压缩失效；还要校核舱门在1.0MPa内压作用下的结构强度，保证承压时舱门的变形量在密封件允许的补偿范围内，避免承压状态下出现渗漏；另外要验证手柄操作的力矩范围，确保操作力符合人工操作的 ergonomic 要求，避免操作力过大导致开闭困难。
