单滑轮C型吊钩起重机吊具结构设计

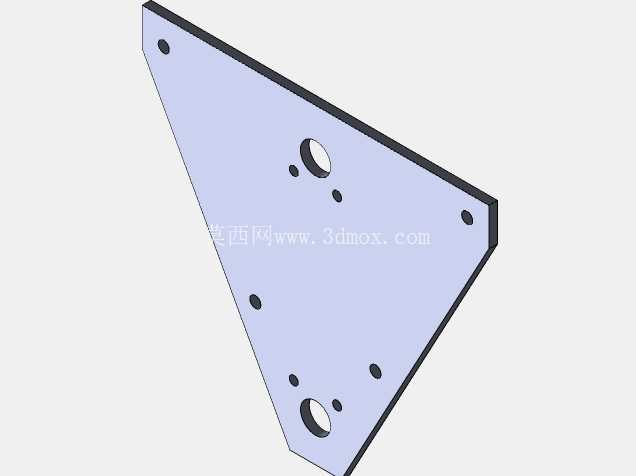

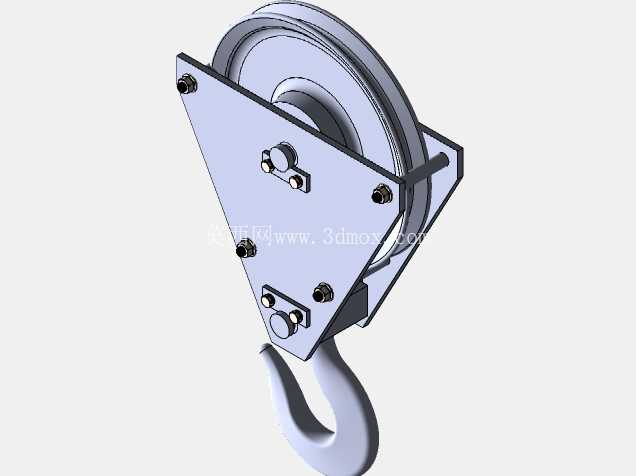

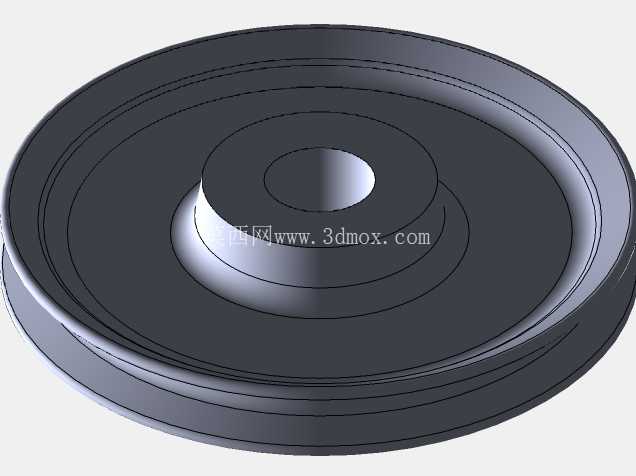

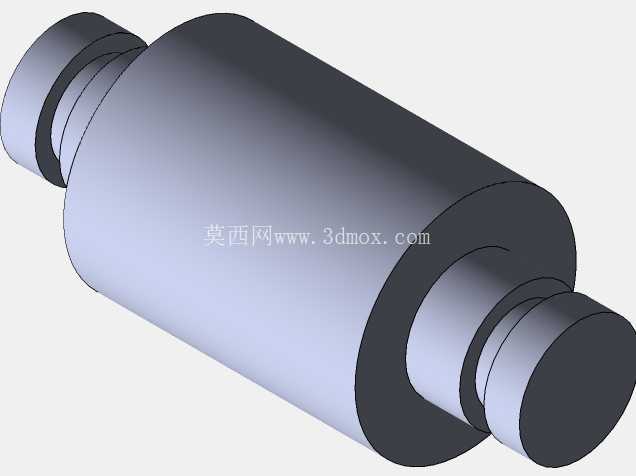

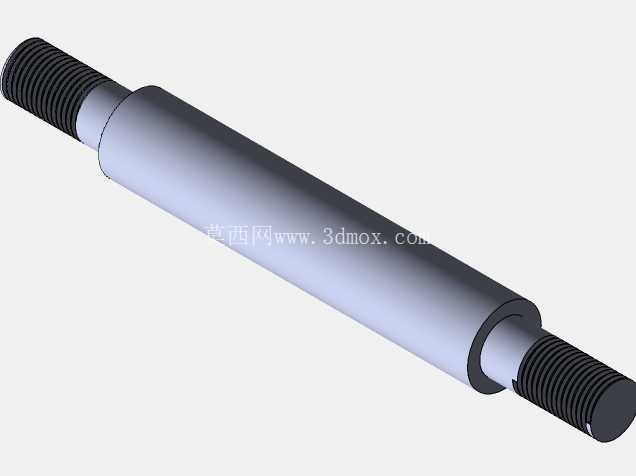

　　在车间重型工件转运、港口散货装卸、建筑施工物料垂直提升这类常规起重作业场景里，吊具作为直接承接载荷的终端部件，其结构可靠性直接决定作业安全边界，这套带单滑轮与C型吊钩的钩组组件，正是针对中小额定起重量的通用起重需求开发的终端承载结构。不同于大吨位起重作业采用的多滑轮组倍率设计，这套组件采用单滑轮配置，适配钢丝绳单分支牵引的轻中型起重工况，常见搭配在电动葫芦、小型悬臂吊、移动式小吊机的起升机构末端，用来完成10吨以内载荷的吊装、转运、就位作业，尤其适合厂房内设备检修时的部件吊装、仓储区域重型货箱的短距离移位这类作业半径不大、起升高度适中的场景。从结构功能来看，整套组件的核心承载基体是一块三角形的安装侧板，这块侧板同时承担滑轮支撑、吊钩铰接、外部防护三个功能，滑轮通过销轴固定在侧板上部的安装位，轮槽尺寸匹配常规起重钢丝绳直径，钢丝绳绕过滑轮后一端固定在起重设备的臂端或机架上，另一端缠绕在起升卷筒上，滑轮的转动可以大幅降低钢丝绳牵引过程中的摩擦阻力，减少钢丝绳磨损速率，同时单滑轮的配置可以让吊钩的升降动作与卷筒收放绳动作保持1:1的线速度对应，方便作业人员精准控制载荷的升降位置，避免多滑轮组带来的动作滞后问题。

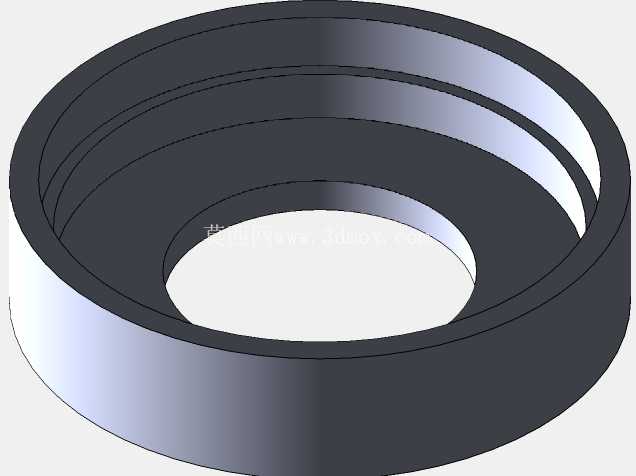

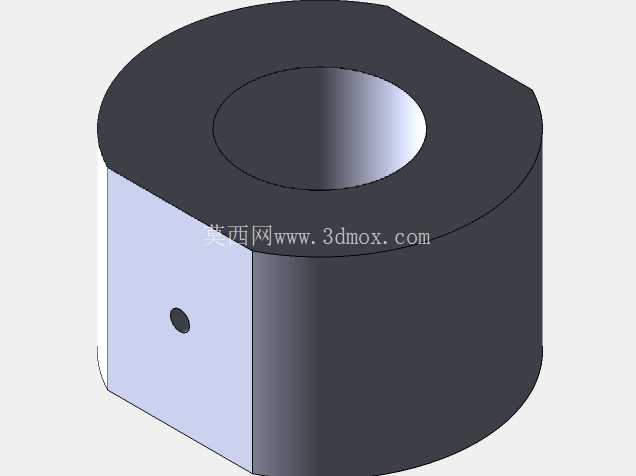

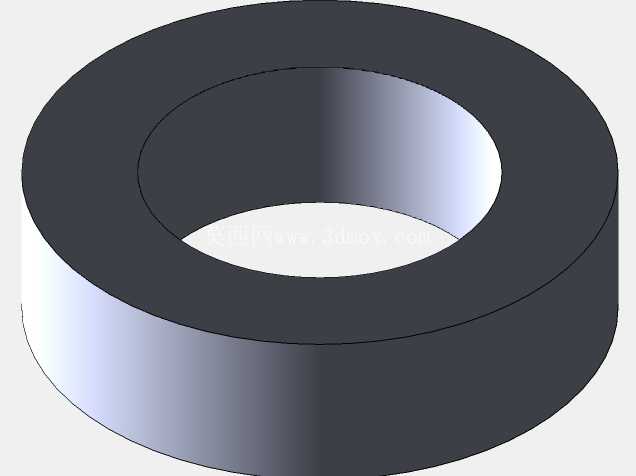

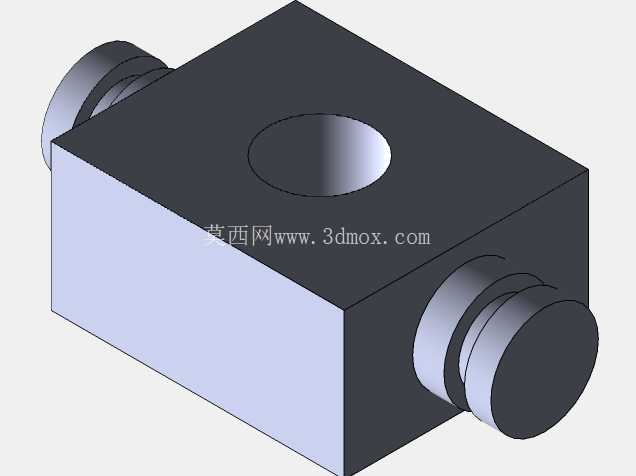

　　下部的C型吊钩采用锻造钩体结构，钩身的弯曲弧度经过载荷应力校核，钩尖位置设置有防脱挡片的安装位，作业时挂好吊索后扣合防脱挡片，可以避免吊索在起升过程中从钩口滑脱，吊钩与上部安装板之间采用推力轴承配合铰接销轴的连接方式，让吊钩可以绕垂直轴线360度自由旋转，方便作业人员在地面调整载荷的朝向，不需要反复牵引钢丝绳转动整个吊具，降低吊装对位的操作难度。从设计思路层面，这套组件没有采用分体式的滑轮架加吊钩横梁的复杂结构，而是用一体化的三角形侧板作为主承载件，一方面减少了零部件数量，降低了加工与装配的复杂度，另一方面三角形的结构形式天然具备更好的结构刚度，三个角点的螺栓固定位可以加装外侧防护盖板，将滑轮的转动部位完全封闭在防护空间内，避免作业过程中杂物卷入滑轮槽、或者钢丝绳从轮槽中脱出，侧板上外露的螺栓全部采用防松螺母配合弹簧垫圈的配置，适应起重作业过程中频繁的启停冲击载荷，避免连接螺栓在长期振动下出现松脱。

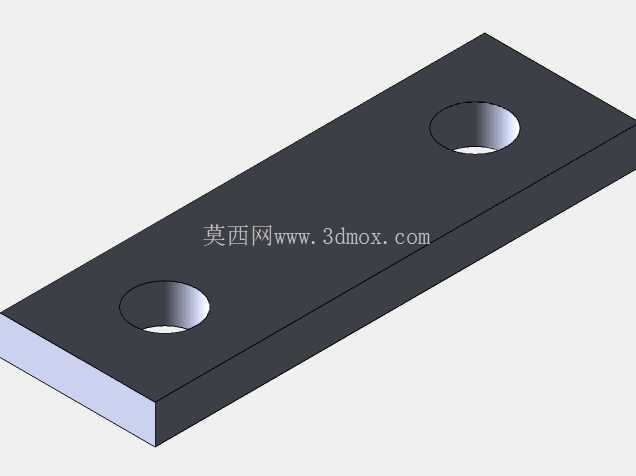

　　在安装边界与尺寸适配方面，这套钩组的上部滑轮轴中心到吊钩内腔最低点的垂直距离控制在紧凑范围内，尽可能压缩吊具自身的高度尺寸，在相同的起升设备总行程下，可以留出更大的有效起升高度，适配厂房层高有限的室内作业场景；侧板上部的两个安装孔位可以根据配套的起重设备牵引端结构，加装连接吊耳或者直接穿入钢丝绳固定销轴，不需要额外制作过渡连接架，安装时只需要保证滑轮轮槽的中心面与钢丝绳的牵引方向完全重合，避免钢丝绳出现偏磨问题；侧板下部的吊钩铰接孔位置经过重心校核，当吊钩悬挂额定载荷时，整套组件的重心会落在滑轮轴的正下方，起升过程中不会出现吊具倾斜、载荷晃动的问题。

　　日常使用过程中，这套结构的维护点也相对集中，只需要定期检查滑轮转动是否顺畅、销轴的润滑脂是否充足、吊钩钩身是否出现裂纹或塑性变形、连接螺栓的预紧力是否达标即可，不需要对复杂的内部传动结构进行拆解维护，非常适合作业现场的日常运维管理。针对不同的作业环境，这套钩组的所有承载部件都可以根据需求更换为不同强度等级的材料，比如在有腐蚀介质的化工车间使用时，可以将侧板与吊钩更换为不锈钢材质，在低温户外环境使用时，可以选用低温韧性更好的合金结构钢加工承载件，不需要改动整体的结构形式，就可以适配不同的作业工况需求。
