刻字透明心形装饰摆件三维建模练习

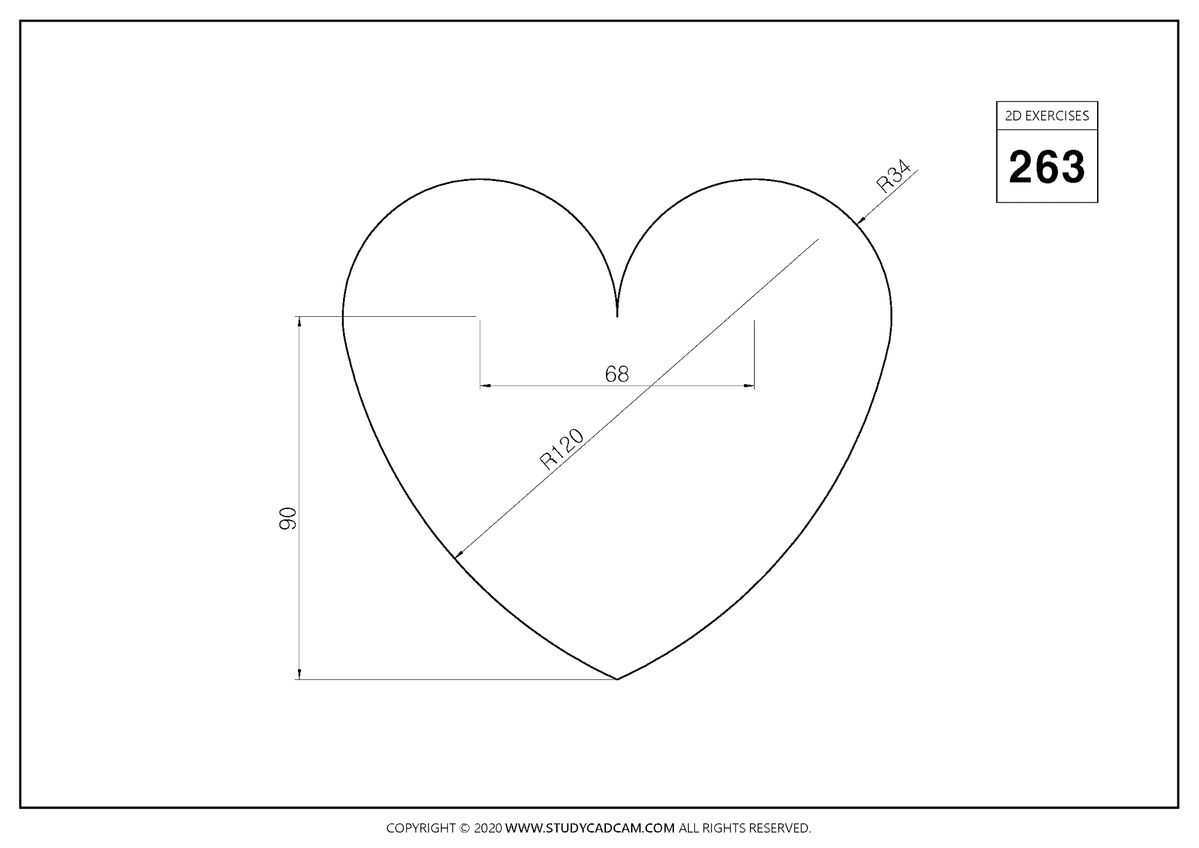

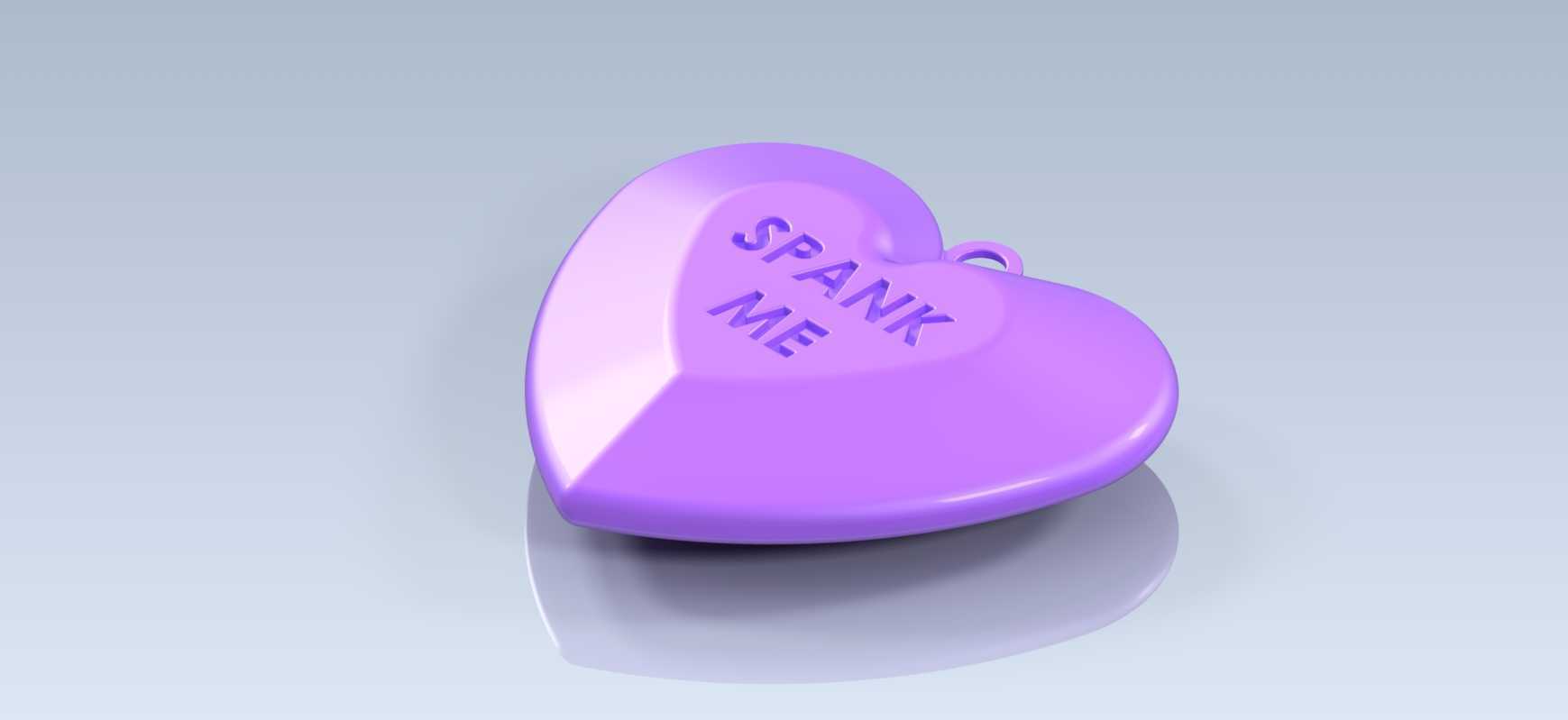

　　本次建模的刻字透明心形构件，最初是作为CAD基础曲面建模训练的载体，实际落地可作为文创装饰类的小尺寸陈设件，也可嵌入透明树脂、亚克力材质后作为桌面装饰、礼品配饰使用，在文创产品打样、3D打印透明件验证环节也能作为典型的曲面刻字案例参考。从结构设计逻辑来看，整个构件以对称心形为基础外轮廓，建模时先绘制心形的闭合草绘轮廓，通过双向曲率放样生成饱满的弧面实体，整体外轮廓没有尖锐棱角，所有边缘都做了R0.8-R1.5mm的圆角过渡，既避免透明材质加工时出现应力集中开裂的问题，也能让光线穿过构件时形成更柔和的折射效果，匹配透明材质的视觉表现需求。

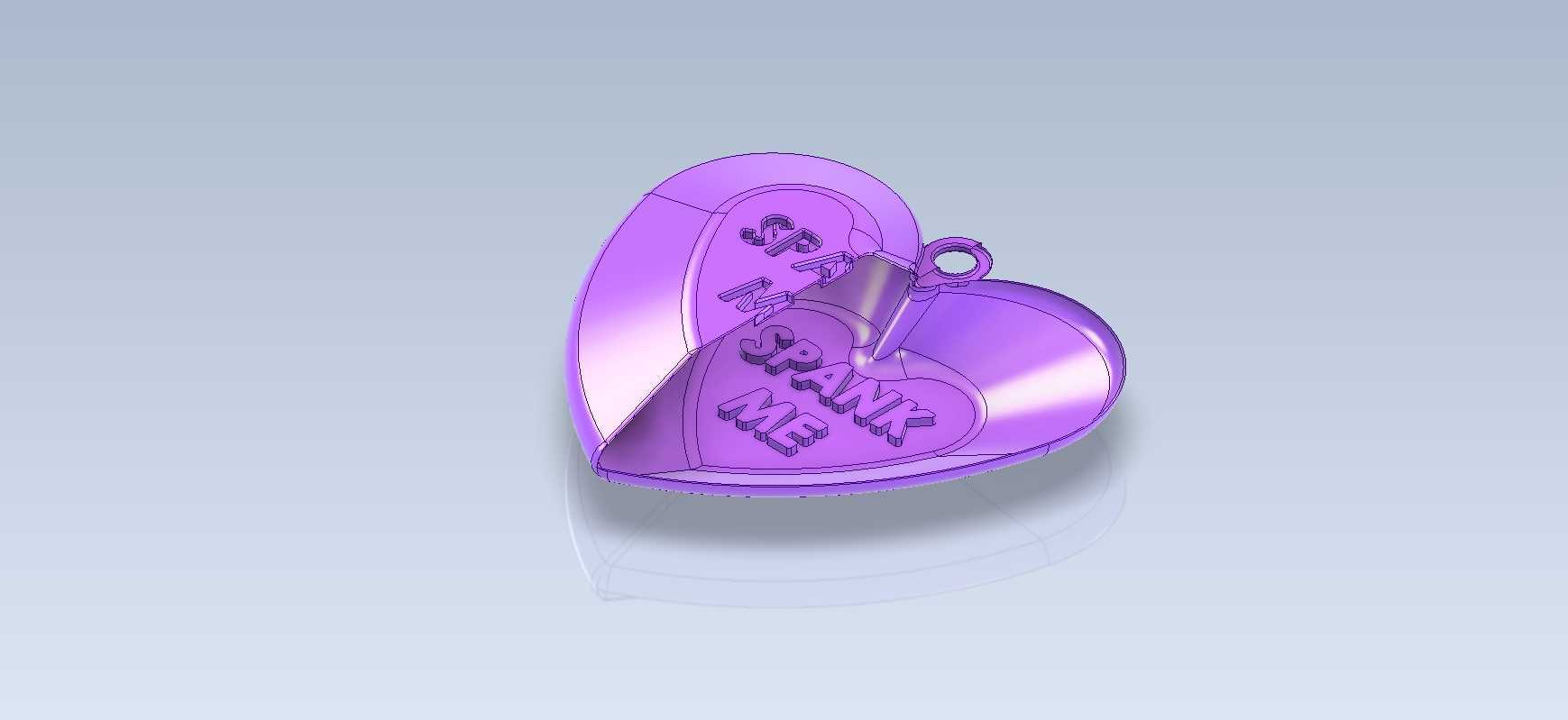

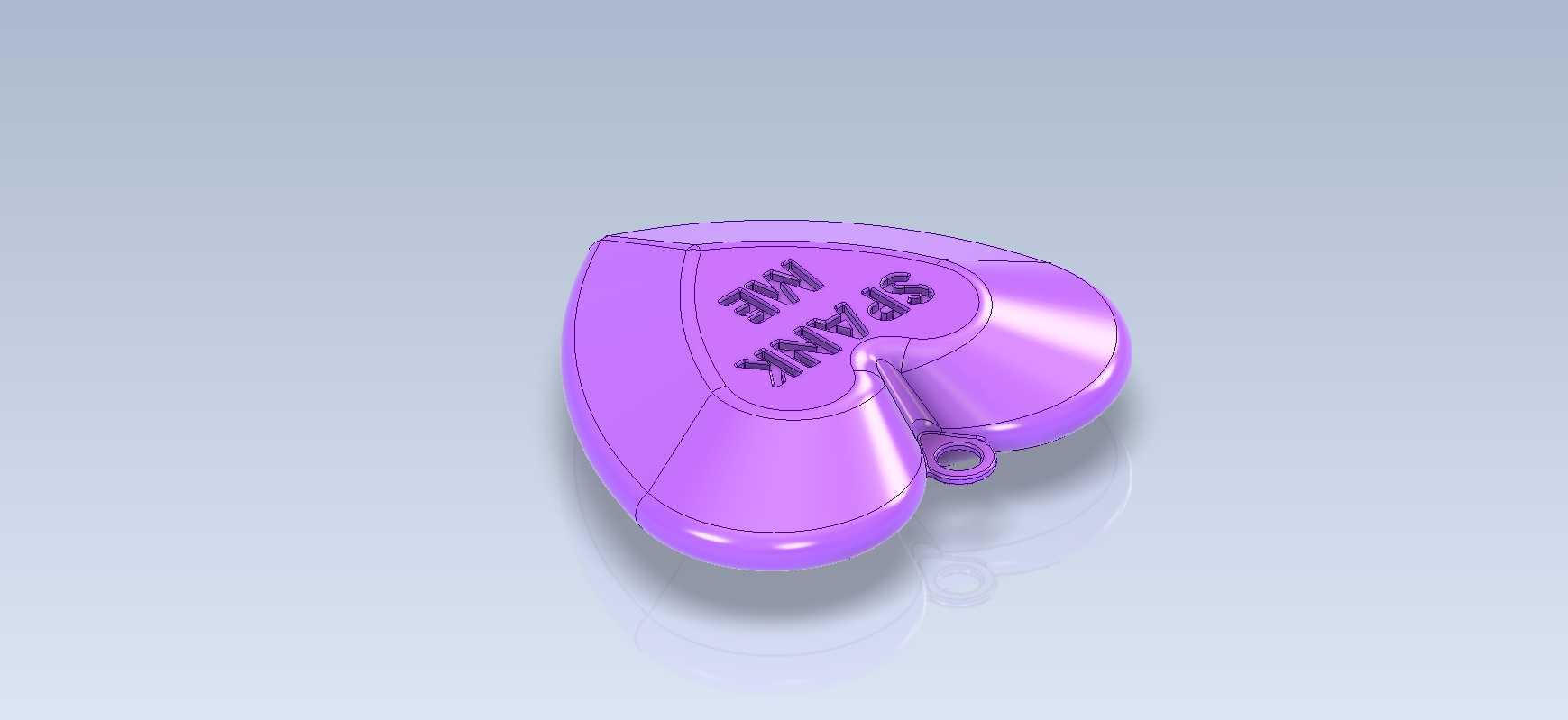

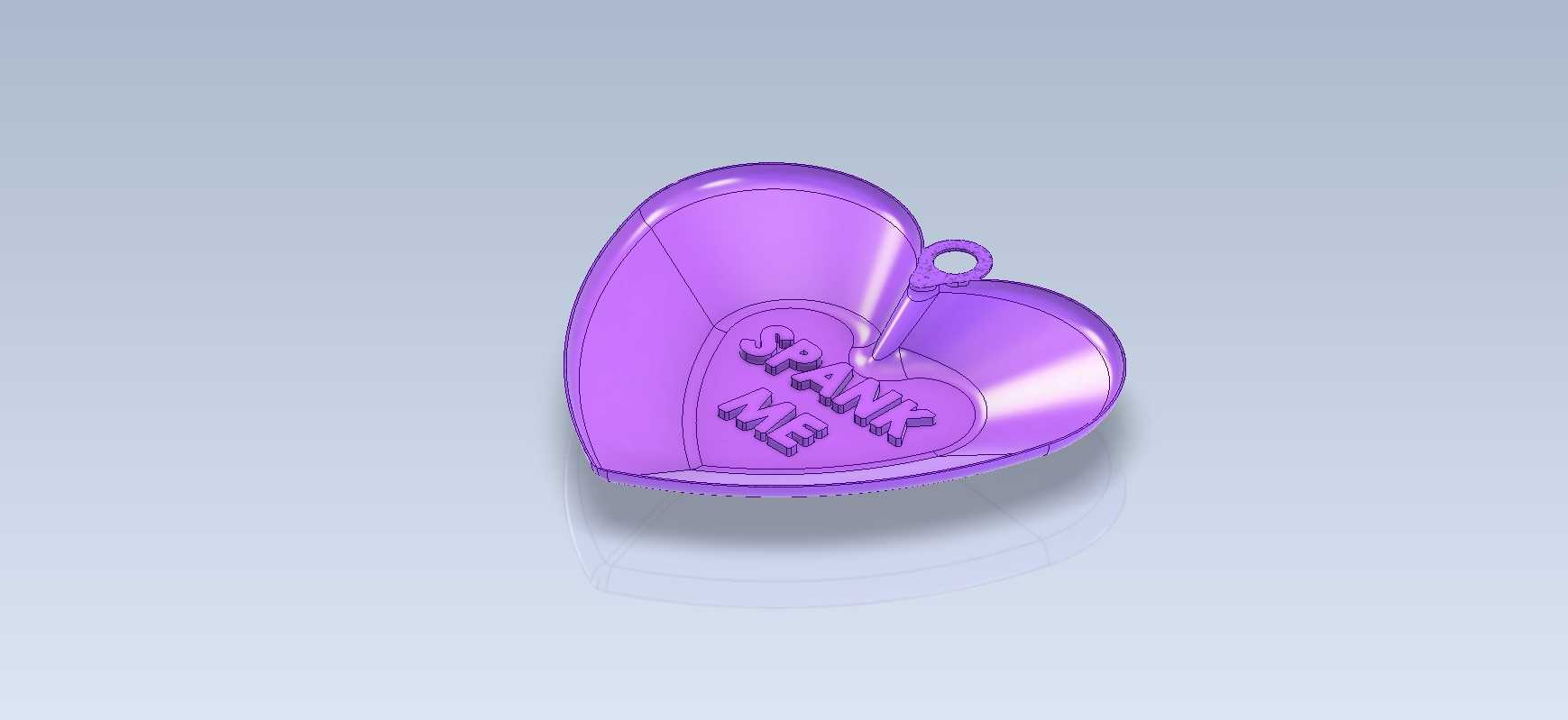

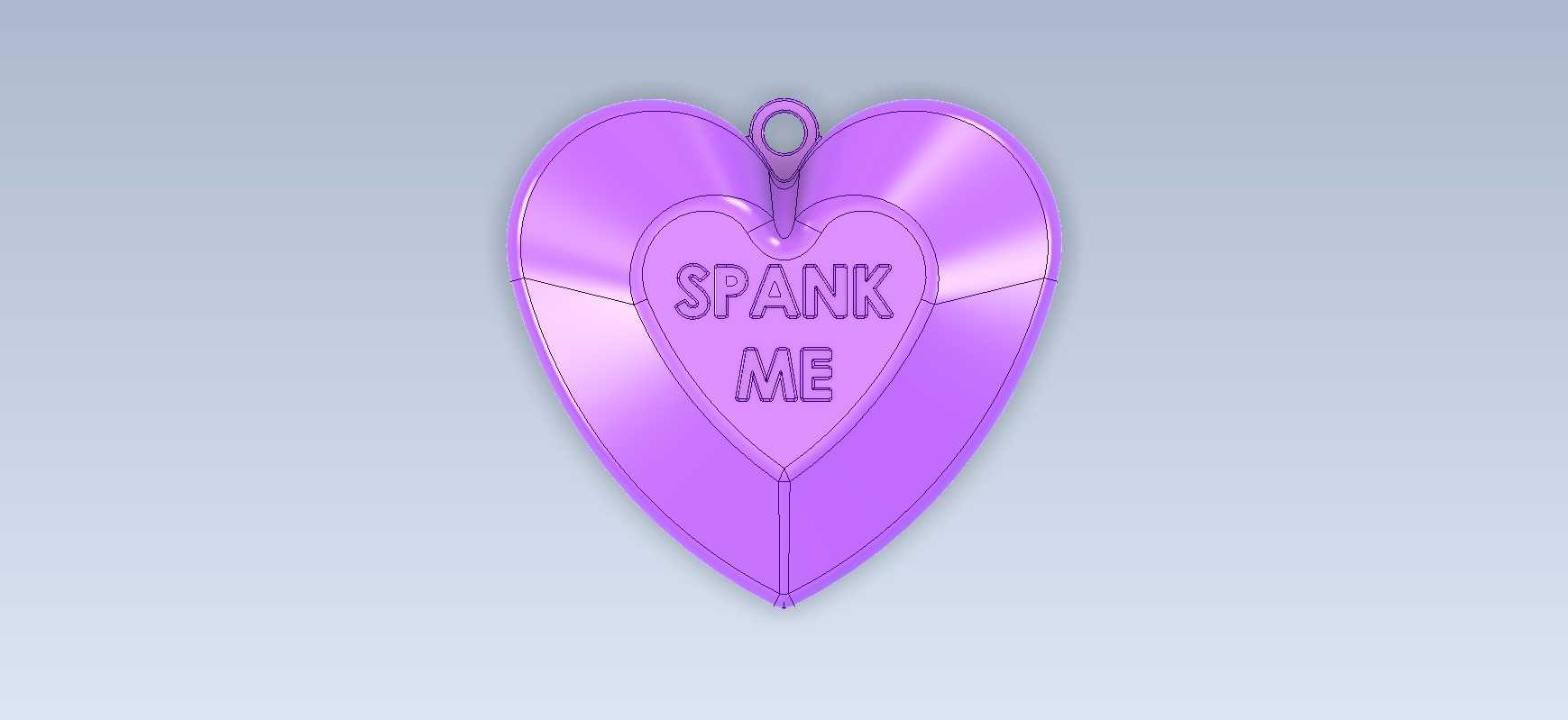

　　构件表面的凹陷刻字是整个建模的核心细节部分，刻字深度控制在0.5mm，字体选择无衬线的粗体字形，刻字边缘同样做了0.2mm的微小圆角，避免后续加工时出现毛边，也防止刻字位置积灰难以清理。从尺寸边界来看，整个心形构件的最大外轮廓尺寸控制在60mm×55mm×22mm，属于掌心尺寸的小型构件，底部做了1mm高度的平整安装面，放置在平面上时不会出现晃动，不需要额外的固定结构就能稳定摆放，如果需要作为挂饰使用，也可以在建模阶段在心形顶部的凹陷位置预留直径2mm的穿绳孔，不破坏整体的曲面完整性。

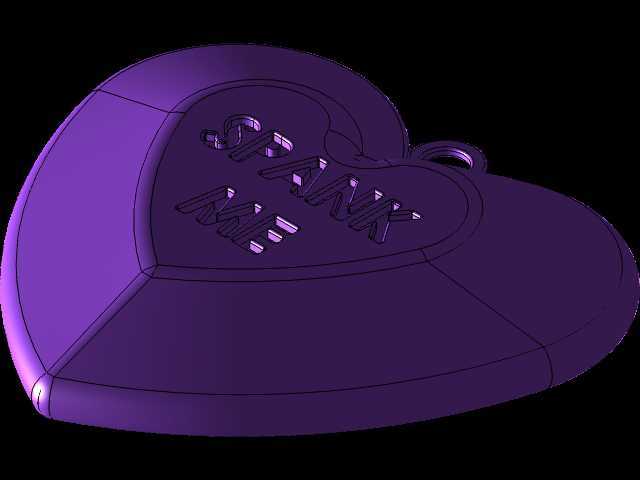

　　在建模思路上，没有采用简单的拉伸切除做刻字，而是先将文字投影到心形的弧面上，再通过偏移曲面生成刻字的凹陷结构，保证刻字深度在整个弧面上保持一致，不会因为曲面曲率变化出现刻字深浅不一的问题，这也是曲面类产品表面做标识、刻字时通用的处理逻辑，能直接复用到各类曲面外壳、装饰件的建模工作中。从实际应用场景延伸，这类带刻字的透明心形构件，除了作为基础建模练习案例，还可以调整尺寸后嵌入首饰、文创礼盒的装饰位，也可以修改刻字内容作为个性化定制的纪念小物件，建模时预留的拔模斜度也适配注塑、3D打印、CNC精雕等多种加工工艺，不需要做大幅的结构修改就能直接导出加工文件。

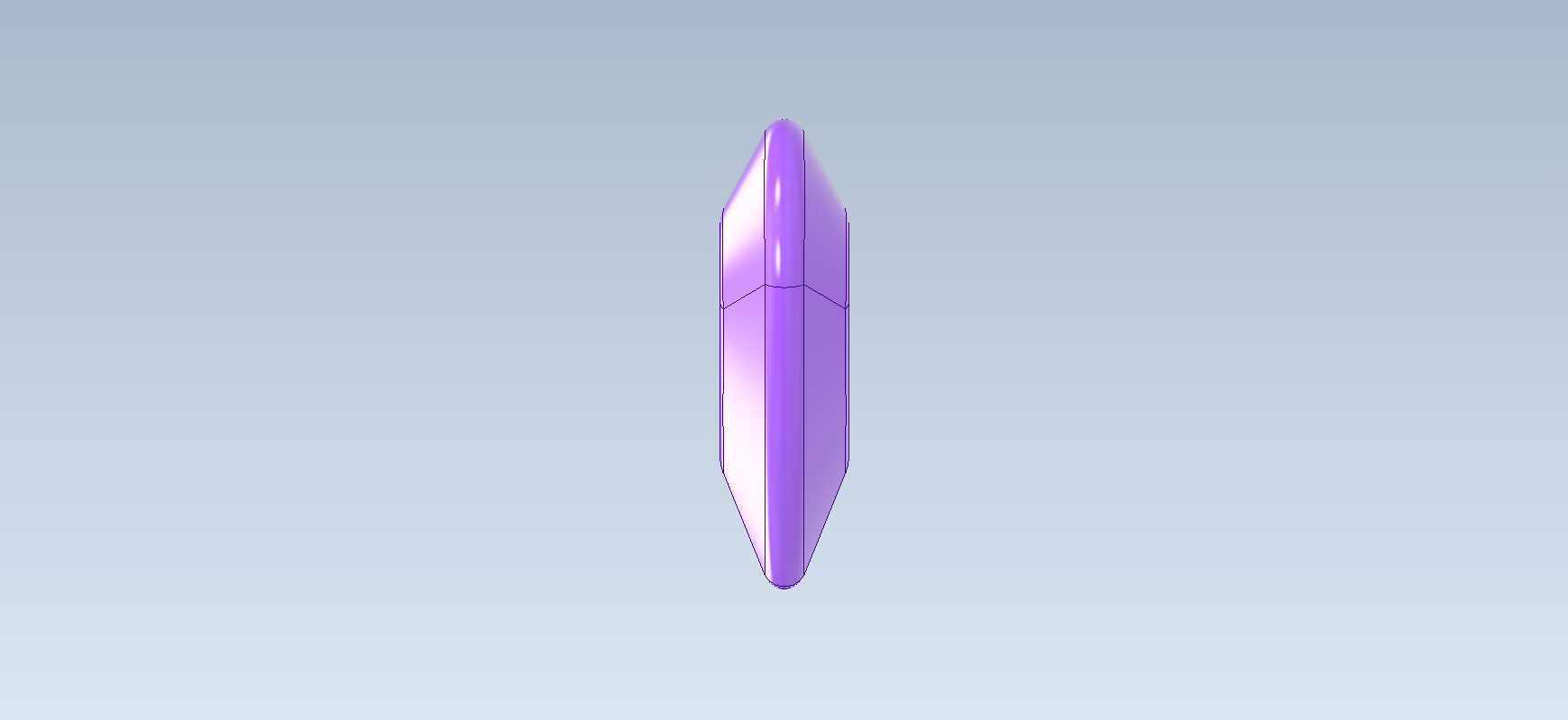

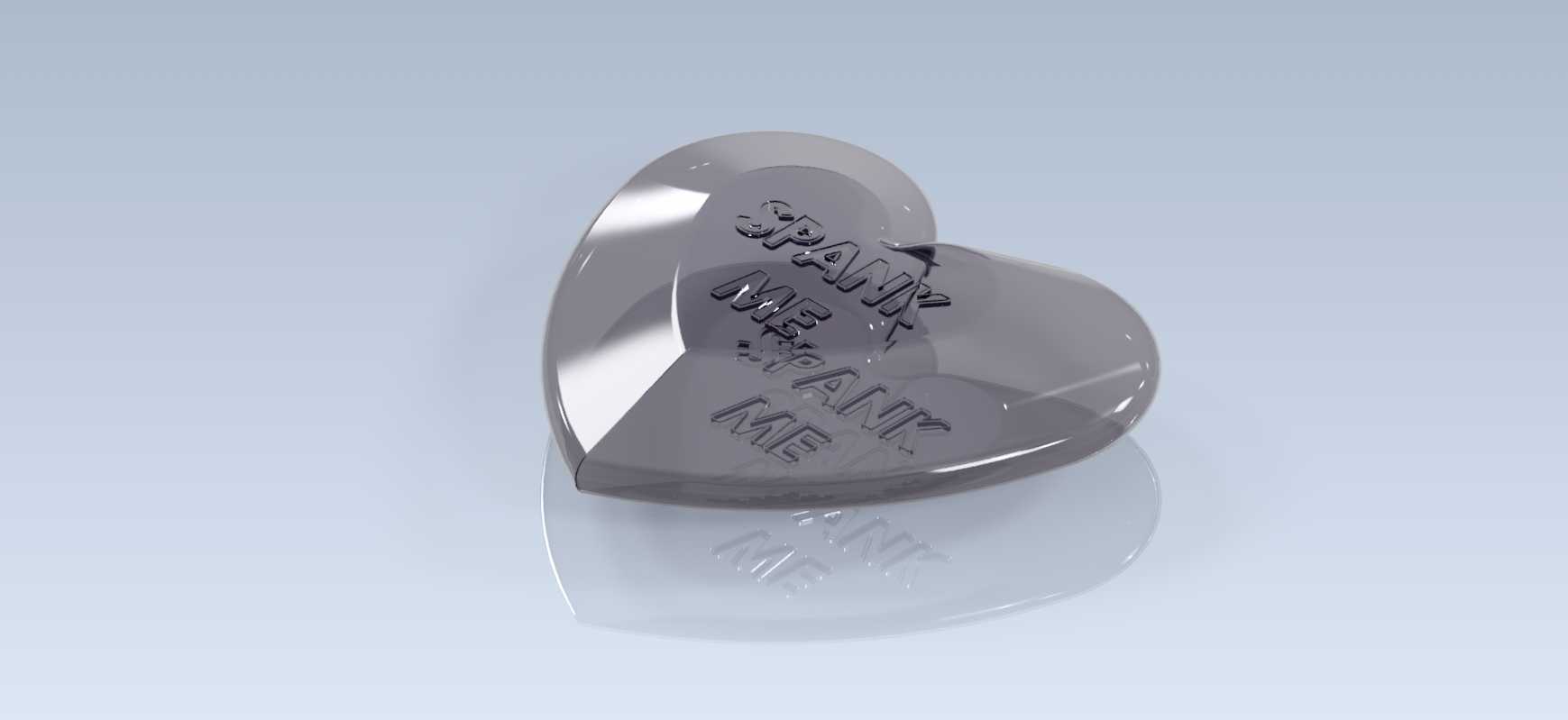

　　整个构件的壁厚控制在均匀的3mm，对于透明亚克力、PC或者树脂材质来说，这个壁厚既能保证足够的结构强度，不会因为轻微磕碰出现碎裂，也能让光线充分穿透，呈现出通透的质感，避免壁厚过厚导致的透光度下降、壁厚过薄导致的结构易损问题。在曲面质量检查环节，建模完成后需要对所有曲面做曲率分析，保证心形外表面的曲率连续，没有出现曲面褶皱、曲率突变的问题，否则后续加工出的透明件会在曲率突变位置出现明显的光线折射断层，影响最终的视觉效果，这也是透明外观件建模时必须注意的核心要点，和普通结构件只关注尺寸精度的要求有明显区别。
