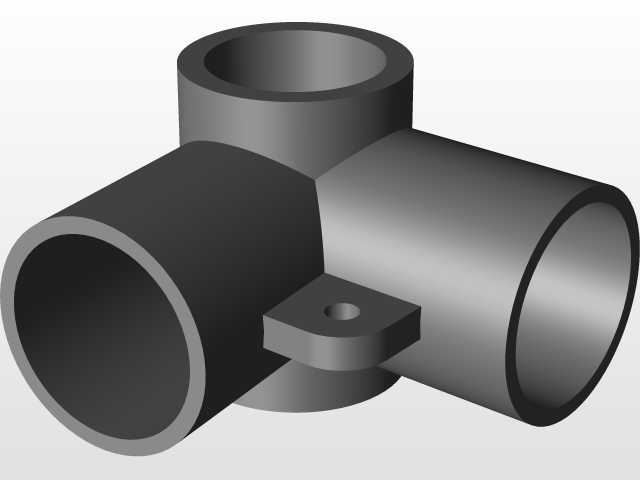

84度带安装耳三通管路连接元件

　　在流体输送、气动回路以及小型设备内部管线排布场景中，非正交角度的管路转向一直是管线布设时的常见痛点，常规90度三通、直通接头无法适配特殊角度的管线走向需求，强行弯折管路不仅会增大流阻，还容易造成管路应力集中，长期使用下出现开裂、渗漏等问题，这款84度连接元件正是针对这类非正交管路布设需求开发的专用连接件。从结构设计来看，主体采用三通路集成结构，两个大口径通路呈84度夹角排布，区别于常规正交三通的90度角度，能够精准匹配设备内部预设的管线走向，减少管路弯折量，让流体在通路内的转向更平缓，降低局部流阻损失，避免常规接头强行适配角度带来的通径缩窄、湍流加剧问题。

　　第三个通路垂直于两个主通路的排布平面，可作为支路引出接口，适配测压、分流、排气等附加功能需求，不用额外在管路上开孔加装接头，减少管线连接点数量，也就降低了渗漏风险。元件侧面集成的带安装孔固定耳是设计中的实用细节，区别于常规无固定结构的管路接头，这个固定耳可以通过螺栓直接将接头固定在设备机架、安装面板上，避免管路运行过程中因为流体脉动、设备振动出现接头移位、管路拉扯松脱的问题，安装耳的位置经过受力校核，固定后三个通路的受力均匀，不会因为单侧固定导致接头接口处出现偏载应力。

　　设计过程中，首先根据实际管线布设的角度需求确定了主通路的84度夹角，反复校核通路交汇处的过渡圆角，避免直角过渡造成的流阻突变，所有接口的内径保持一致，保证整个通路的通径无突变，减少流体输送过程中的压力损失。接口处的壁厚经过强度核算，能够满足常规低压流体输送、气动回路的工作压力要求，外壁的厚度均匀，适配注塑成型的工艺要求，避免壁厚不均导致的成型缩痕、内应力集中问题，固定耳与主体连接处做了加强过渡，避免安装紧固时连接处出现断裂。

　　安装边界方面，两个主通路的接口端面保持同轴度公差要求，对接管路时可以保证密封面完全贴合，不会出现偏斜导致的密封失效，固定耳上的安装孔位置预留了足够的螺栓操作空间，不用额外拆除周边管路就能完成接头的固定安装，整体外形的轮廓尺寸紧凑，不会占用过多设备内部的安装空间，在狭小的设备腔体内也能完成布设。实际应用中，这类接头可以用在小型气动设备的内部气路连接、小型流体设备的管路转向、消费电子类产品的散热流体回路中，相比采用多个接头拼接实现角度转向的方案，一体式的84度接头减少了连接点位，降低了渗漏概率，同时集成的固定结构省去了额外加工接头固定支架的工序，提升装配效率。建模过程中对三个通路的相贯线做了平滑处理，既保证流体通过时的顺畅性，也避免相贯线处的应力集中，提升接头的耐压能力，所有棱边都做了微小的倒角处理，避免安装过程中锐边划伤操作人员或者割破管路表面。
