通讯产品组装用定位载具夹板结构

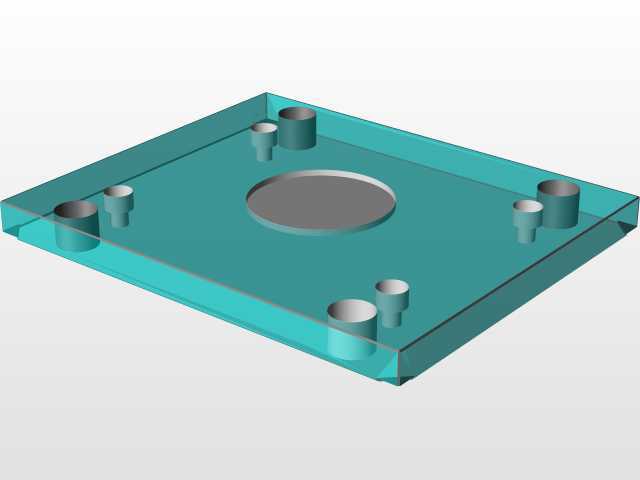

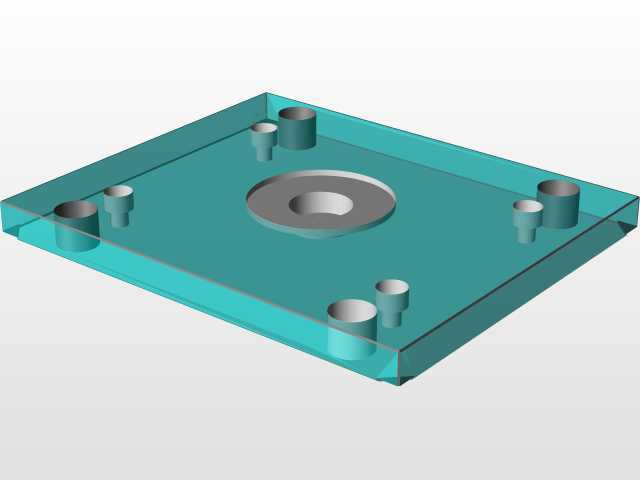

　　在消费电子通讯类产品的组装产线里，这类夹板是工位上最常见的基础定位载具，主要承担工序间工件承托、定位、限位的作用，避免小件在压合、锁付、检测工序中出现位移偏差。从结构来看，整体采用带围边的盘式设计，四周凸起的围边高度刚好匹配待加工工件的侧边厚度，能限制工件在水平面上的窜动，不会因为产线振动或者操作人员取放动作导致工件偏移出作业区域。盘面分布的多组不同直径的凸台与沉孔，是对应待装配件上的定位柱、避让孔设计的，其中大尺寸的圆形沉台是为通讯产品上的圆形功能模块预留的安装避让空间，避免压合工序中模块表面被载具刮蹭，同时也能作为粗定位特征，操作人员放件时只要把大模块对准沉台，就能快速完成工件的初定位，减少对位调整的时间。

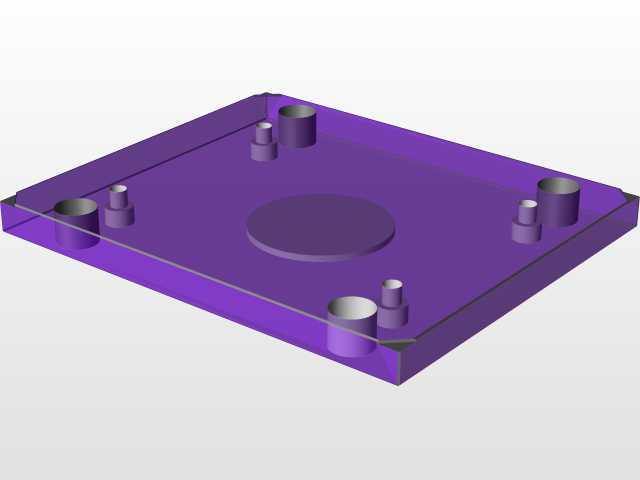

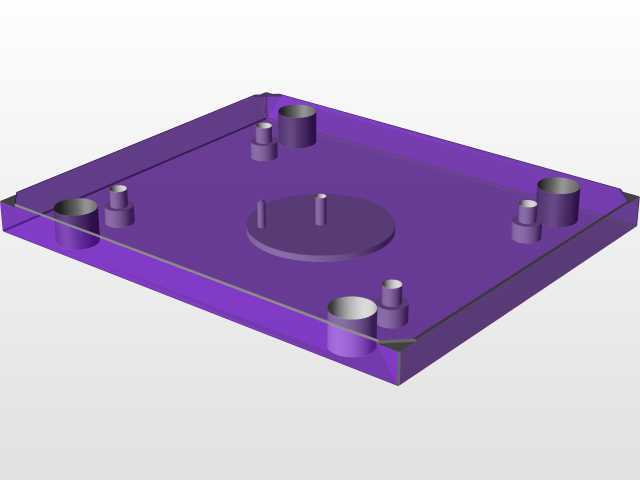

　　分布在盘面不同位置的小直径凸台，对应工件壳体上的预装孔位，凸台的外径比工件预装孔内径小0.05mm左右，这个间隙是兼顾定位精度和取放顺畅度的设计值——间隙太小会导致工件放件、取件时卡滞，影响产线节拍，间隙太大则会失去定位作用，后续锁付螺丝或者压接端子时容易出现偏位。靠近围边位置的几组高低不同的圆柱凸台，是用来避让工件背面凸起的连接器、加强筋结构的，避免工件放置时出现翘曲，保证整个工件盘面和载具表面完全贴合，不会因为局部悬空导致压合时受力不均出现壳体开裂。

　　设计这类载具夹板的时候，首先要确认的是安装边界尺寸，也就是夹板整体的长宽尺寸要匹配产线上现有工装台的安装位，四个角的位置预留的固定孔位要和台面上的定位销位置对齐，不需要额外打孔改造就能直接替换原有磨损的载具，减少产线换型的调试时间。盘面的所有特征边缘都做了0.2mm的倒角处理，没有尖锐的棱角，一方面是避免取放工件时刮伤操作人员的手部，另一方面也能防止工件壳体的塑料表面被硬棱刮出划痕，影响成品外观质量。围边的内侧做了1度的拔模斜度，这个角度不会影响定位精度，同时能让工件顺着斜度滑入定位位置，哪怕放件时有微小的位置偏差，也能顺着斜度自动导正，降低操作人员的放件难度。

　　在实际使用场景里，这类夹板不仅可以用在人工组装工位，也能适配半自动组装设备的上料工位，只要在夹板侧边预留传感器检测的缺口位置，就能配合光电传感器判断工件是否放置到位，避免设备空运行或者压偏工件。盘面的平面度公差控制在0.02mm以内，保证压合工序中压力能均匀传递到工件表面，不会因为载具本身的平面度问题导致压合后组件出现缝隙。不同直径的定位凸台高度也有区分，对应工件不同深度的孔位，高度差控制在0.1mm以内，既保证定位销能顺利插入孔位，又不会因为凸台过高顶伤工件内部的元器件。在维护层面，这种一体化的盘式结构没有多余的活动零件，日常使用中只需要定期清理盘面残留的助焊剂、碎屑即可，不需要频繁更换易损件，使用寿命比拼接式的载具更长，适合通讯产品大批量量产的产线使用，能有效降低工装维护的成本。另外，夹板的壁厚设计也做了优化，底板厚度保证整体刚性，在承受压合压力时不会出现变形，围边的厚度在保证结构强度的前提下尽量做薄，减少整体的重量，方便操作人员快速更换不同型号的载具，适配多品种小批量的生产需求。
