多腔叠层式注塑模具型腔工装结构

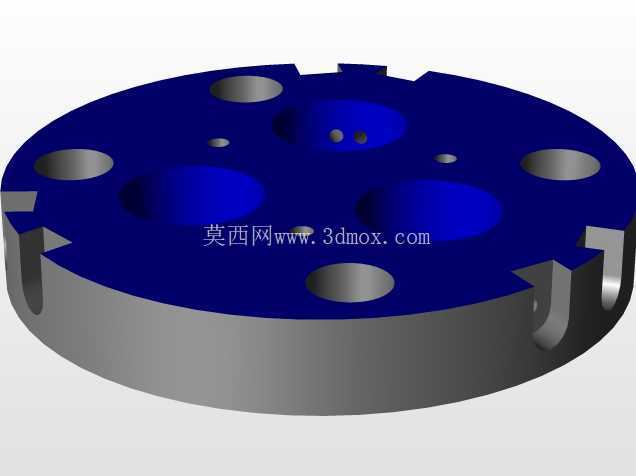

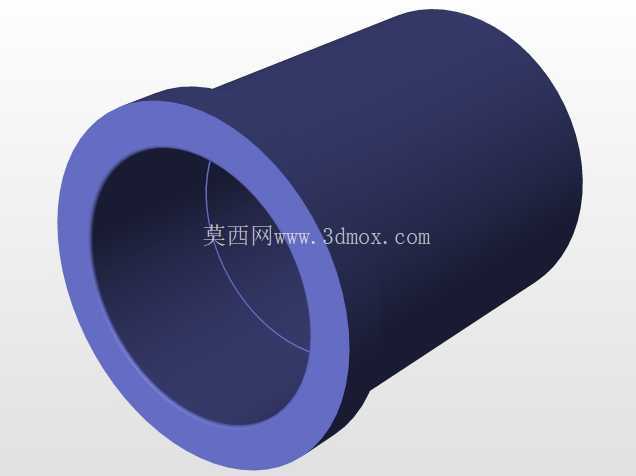

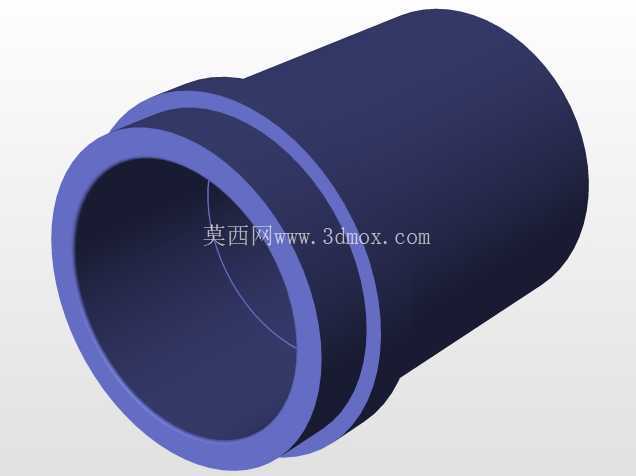

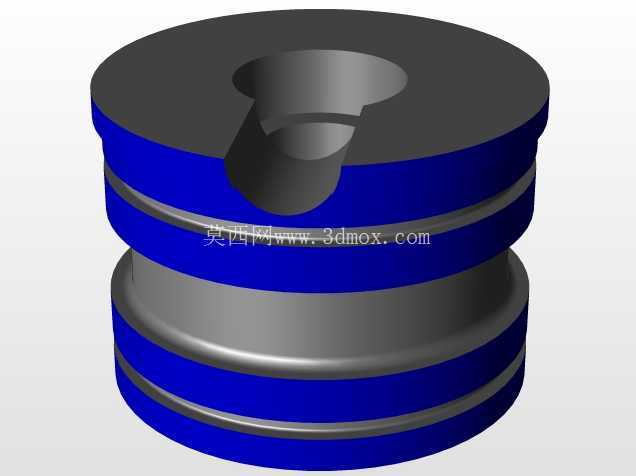

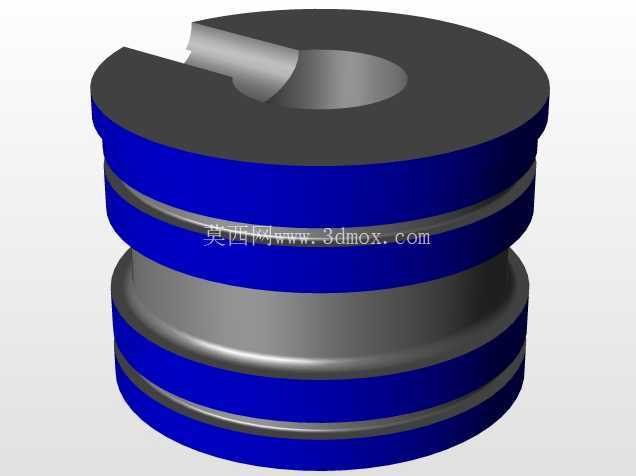

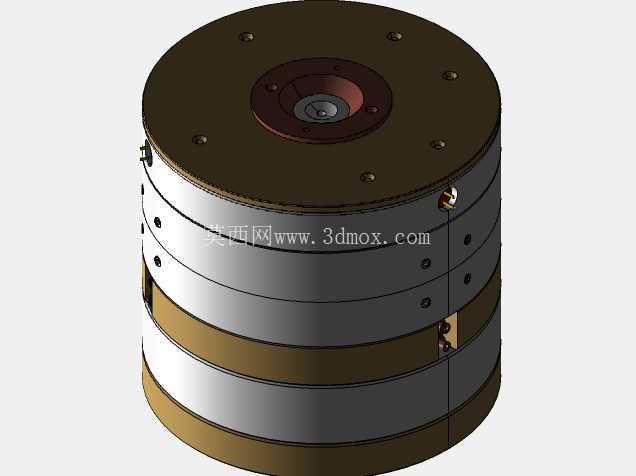

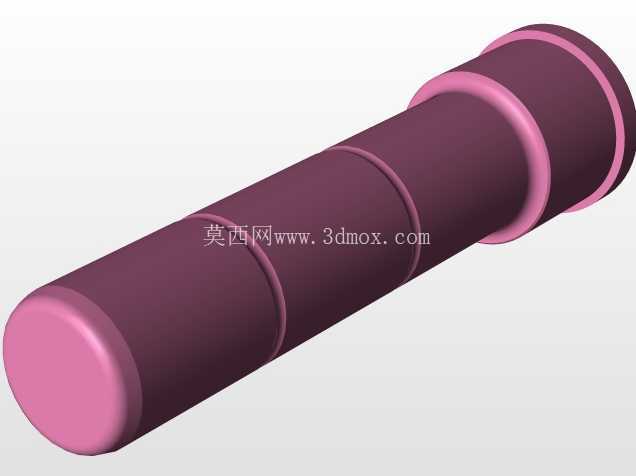

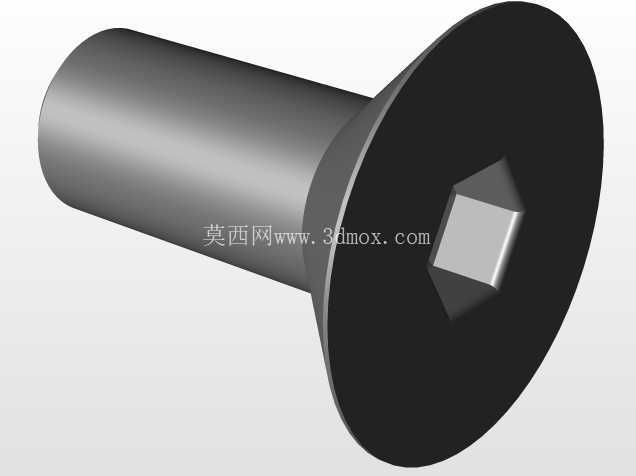

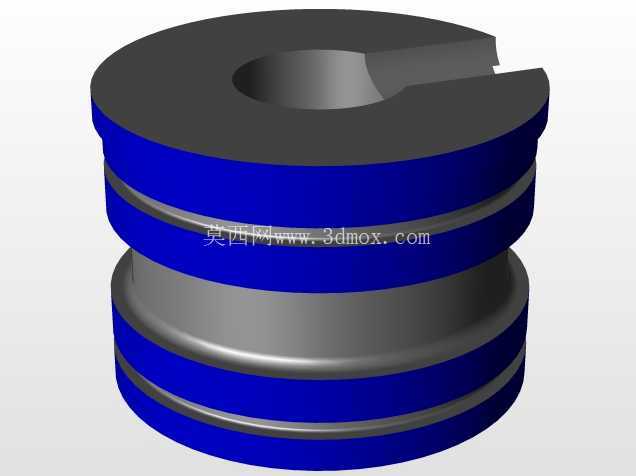

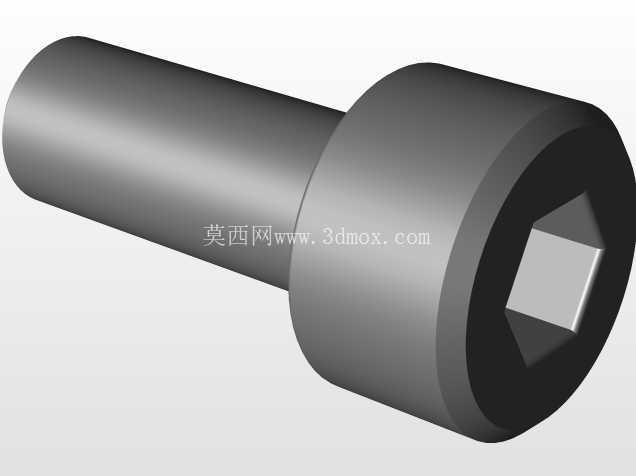

　　这套叠层式多腔工装主要面向小尺寸环形、筒形类塑料零件的批量注塑生产场景，在消费电子小结构件、家电密封衬套、工业紧固件塑料护套这类年需求量百万级的零件生产线上，这类叠层结构的型腔工装能在不额外增加注塑机锁模吨位的前提下，把单模次产出效率提升近一倍，相比常规单层两板模，生产单位零件的能耗、机台占用时长都能得到有效控制。从结构功能上看，整套工装采用多层叠合的圆柱式布局，每层模腔对应独立的进料流道与冷却回路，层与层之间通过定位销、精密配合的止口实现合模定位，侧面设置的导向锁扣能保证开模、合模过程中各层模板不会出现错位偏移，避免出现飞边、型腔偏心这类成型缺陷。

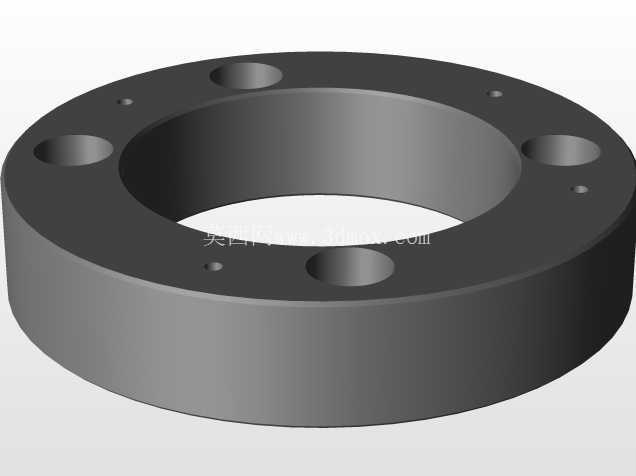

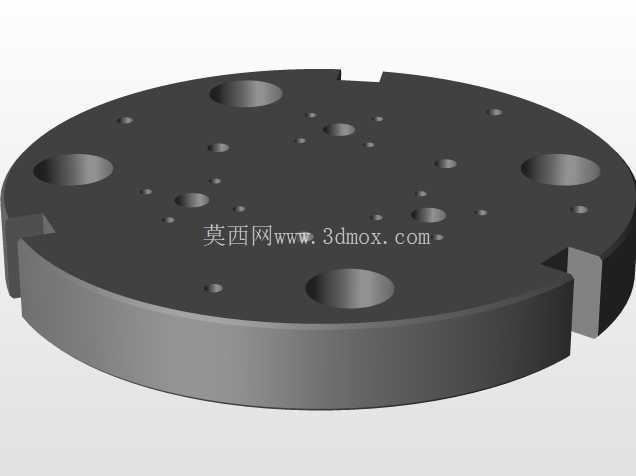

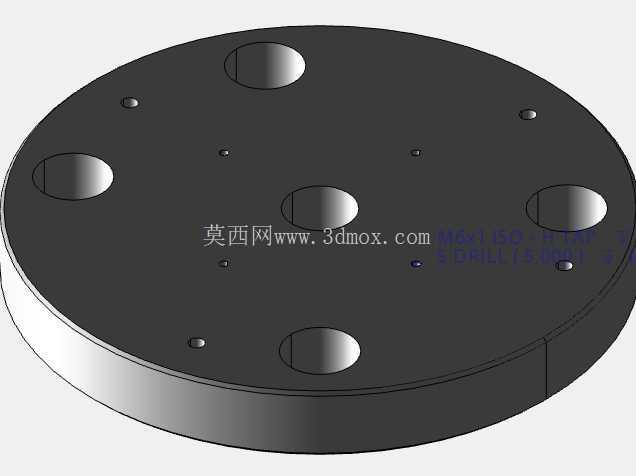

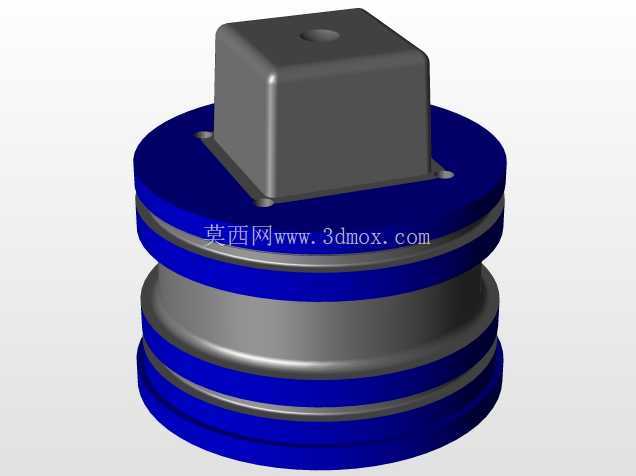

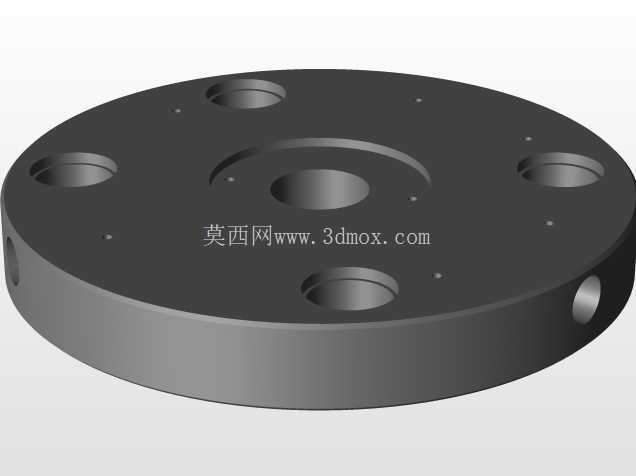

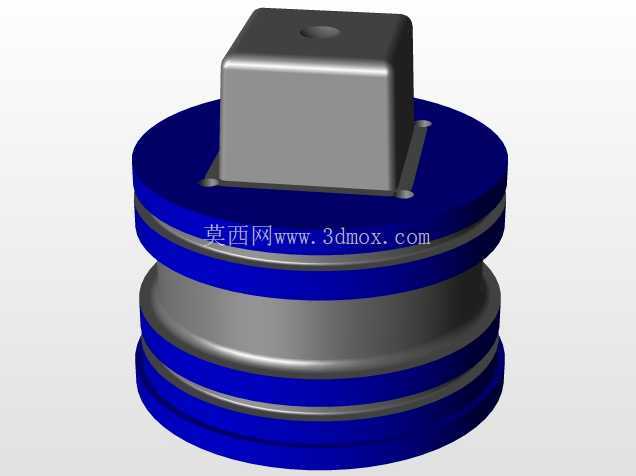

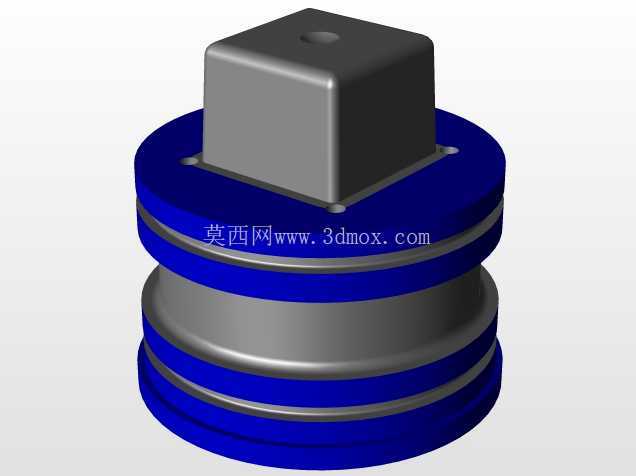

　　顶部的法兰式安装位直接适配注塑机的定模固定板安装孔位，不需要额外制作转接板，底部的定位凸台能和动模侧的顶出机构精准对接，保证开模后顶出动作同步作用在各层模腔的塑件上，不会出现顶白、顶穿的问题。设计这套结构的时候，首先要考虑的是多层模板的同轴度公差，所有叠层模板的中心基准统一以顶部安装法兰的中心孔为基准，每层模板的配合止口同轴度公差控制在0.02mm以内，避免多层叠合后累计公差超差导致模腔偏心。冷却回路的设计采用分层环形水路，每层模板独立设置进水、出水接口，水路距离模腔壁的距离保持在1.5倍水路直径的范围，保证各层模腔的冷却速率一致，避免不同层的塑件出现收缩率差异，减少成型后的尺寸波动。

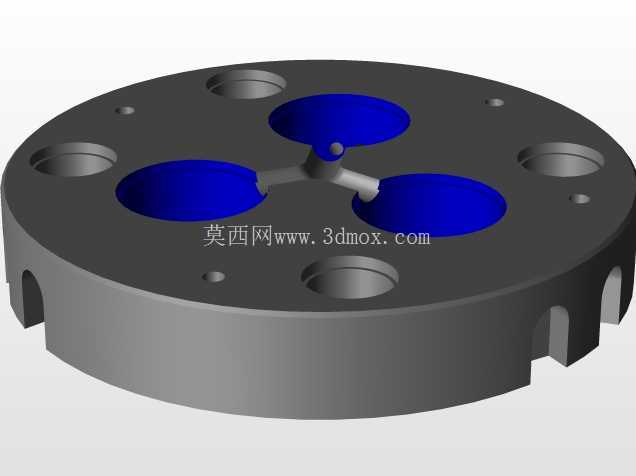

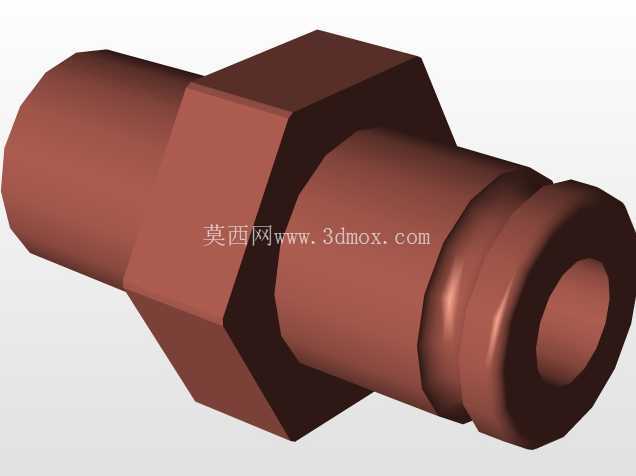

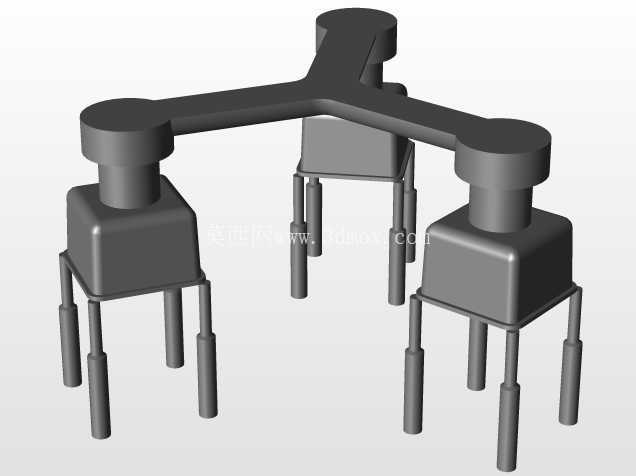

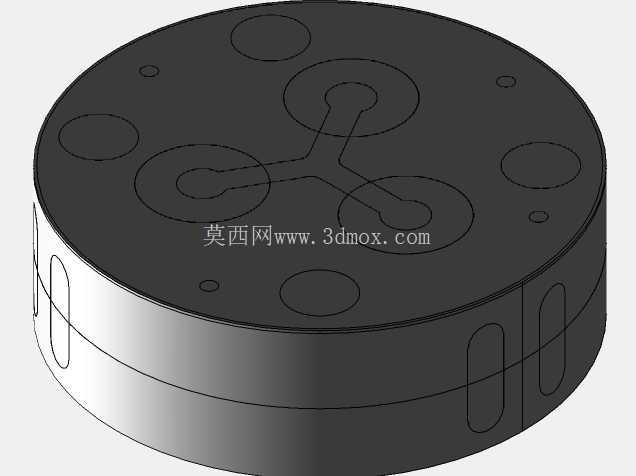

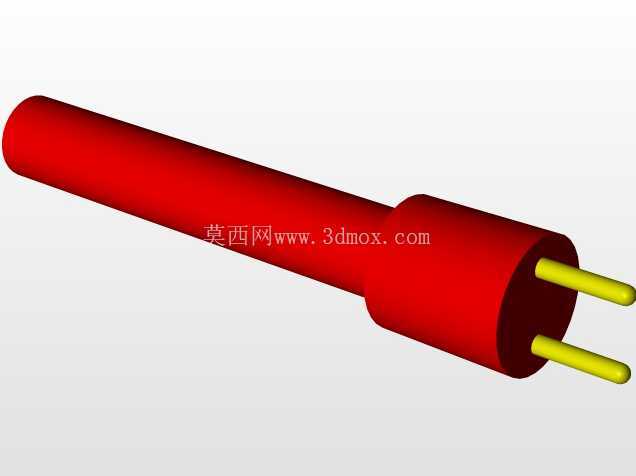

　　流道设计采用平衡式热流道布局，从主射嘴进入后通过分流道均匀分配到每一个模腔，保证各腔的进料压力、熔体填充时间差控制在0.1s以内，避免出现个别型腔填充不足、飞边的问题。从安装边界来看，整套工装的外径尺寸适配200吨级卧式注塑机的拉杆间距，安装时不需要调整注塑机的格林柱位置，整体叠合后的总高度在注塑机的最大开模行程范围内，预留的顶出行程足够让各层塑件完全脱离模腔，配套的冷却水管、热流道接线都集中布置在工装侧面的走线槽内，不会和注塑机的开合模动作产生干涉。日常生产维护时，每层模板都可以单独拆卸，不需要完全拆解整套工装就能对单个模腔进行抛光、更换镶件，能大幅减少停机维护的时间。

　　模腔的成型面采用淬火硬化处理，表面抛光到镜面级别，既能保证塑件的表面光洁度，也能提升模腔的耐磨性能，长时间生产玻璃纤维增强塑料的时候也不容易出现拉毛、磨损的问题。侧面设置的精定位组件在合模过程中会先于主分型面贴合，提前校正各层模板的位置，避免高速合模时模板错位碰伤模腔。整套结构的排气槽开设在各层分型面的模腔边缘，槽深控制在塑料熔体不溢边的临界值，能快速排出模腔内的空气，避免塑件出现烧焦、气泡这类成型缺陷。
