带操作手柄的槽式滑动调节组件结构

项目分类:通用机械零部件 发布时间:2026-01-03 ID:1105263
  • 带操作手柄的槽式滑动调节组件结构
  • 带操作手柄的槽式滑动调节组件结构
  • 带操作手柄的槽式滑动调节组件结构
  • 带操作手柄的槽式滑动调节组件结构
  • 带操作手柄的槽式滑动调节组件结构
  • 带操作手柄的槽式滑动调节组件结构
  • 带操作手柄的槽式滑动调节组件结构

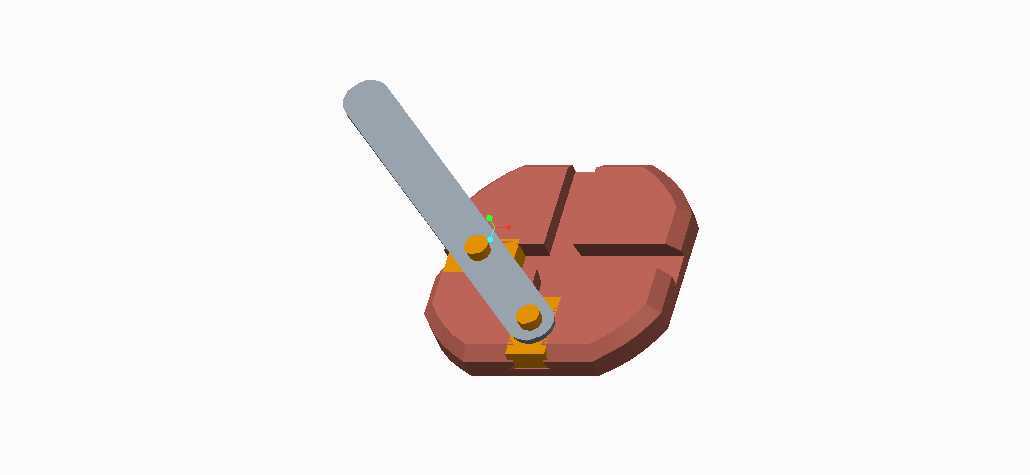

  这类带操作手柄的槽式滑动组件,在小型工装夹具、桌面级定位装置、通讯设备内部调节机构中应用十分广泛,很多需要手动切换工位、微调行程的轻载场景都会用到类似结构,相比电动调节部件,它不需要额外配置动力源与控制线路,纯机械结构的可靠性更高,在无供电、需要频繁手动操作的工位上适配性极强。从结构功能来看,底座上开设的十字交叉通槽是核心导向载体,槽道的宽度与滑块下方的凸台做了间隙配合设计,单边预留0.02-0.05mm的滑动间隙,既保证滑动过程无卡滞,也能控制横向窜动量在允许范围内,避免调节时出现过大的位置偏差。

  操作手柄通过两个销轴分别与滑块、底座端部的固定凸台连接,形成曲柄滑块的运动逻辑,扳动手柄时,手柄绕底座上的固定销轴转动,带动与滑块连接的活动销轴在槽道内滑动,最终驱动滑块沿槽道方向完成直线位移,这种结构把手动的旋转扳动动作转化为滑块的直线运动,操作力臂更长,相比直接推动滑块更省力,操作人员不需要施加太大的力就能完成工位切换,长时间操作也不容易产生疲劳。设计这类结构时,首先要明确实际工况下的行程需求,滑块的有效滑动行程由槽道的有效长度决定,槽道两端需要预留足够的限位余量,避免滑块滑动到端部时出现脱槽问题,同时要校核销轴的剪切强度,因为手柄扳动时的作用力会全部集中在两个连接销轴上,轻载场景下选用普通碳钢销轴做表面淬火处理就能满足强度要求,如果是用于夹持类工装,还要额外核算滑块在锁紧状态下的受力,必要时可以在槽道侧面加装紧定螺钉,滑块调节到目标位置后可以锁死,避免受外力影响出现位置偏移。从安装边界来看,这类组件的底座通常采用沉头螺钉固定在安装基板上,底座底部需要设计定位销孔,安装时先通过定位销确定组件的基准位置,再锁紧固定螺钉,能有效避免安装过程中出现位置偏差,保证滑块的滑动方向与设备的运动方向平行;底座的外形做了圆角处理,没有尖锐的棱角,安装在设备外露位置时也不会划伤操作人员,整体结构的厚度控制在较小范围内,不会占用过多的安装空间,适合在结构紧凑的小型设备内部布置。

  滑动接触面的设计也有讲究,滑块与槽道的接触面上可以预留润滑脂槽,定期填充少量润滑脂就能降低滑动摩擦阻力,减少部件磨损,延长整体使用寿命,不需要做复杂的密封结构,因为这类组件大多用在室内干燥无大量粉尘的场景,日常维护只需要定期清理槽道内的杂物、补充润滑即可,维护成本极低。手柄的长度设计需要结合操作力需求核算,力臂越长操作越省力,但过长的手柄会占用更多的操作空间,甚至会和周边其他部件产生运动干涉,设计时要在操作力和安装空间之间做平衡,通常会在手柄的操作端部做滚花处理,增加扳动时的摩擦力,避免操作时打滑。

  这类滑块组件的运动逻辑简单,加工难度低,所有部件都可以采用常规的铣削、钻削工艺完成加工,不需要特殊的加工设备,制造成本可控,非常适合用于教学演示场景,能让初学者直观理解曲柄滑块机构的运动原理,掌握滑动导向结构的设计要点,理解间隙配合、运动干涉校核、受力分析这些基础机械设计知识在实际结构中的应用方式。在实际选型应用时,需要根据实际负载大小调整各部件的材质与尺寸,如果是用于有耐腐蚀要求的场景,底座、滑块和手柄都可以选用不锈钢材质加工,销轴也采用不锈钢材质,避免长期使用出现锈蚀卡滞的问题;如果是普通工况下使用,选用45号钢做表面发黑处理就能满足使用要求,成本也更低。
