Creo参数化汽车千斤顶零件设计装配结构

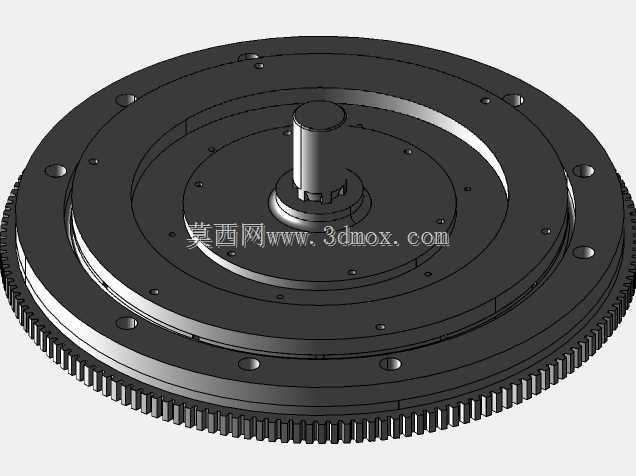

　　在汽车维修、户外应急换胎、底盘检修等作业场景中，车载顶升工具的结构可靠性直接关系到作业安全与操作效率，这款参数化设计的汽车千斤顶结构，完全围绕车载使用的实际工况完成全零件建模与装配验证。从结构组成来看，模型完整还原了带齿圈的回转基座、中心顶升轴、周向定位销孔、分层承载盘等核心部件，每一处配合面都按照实际装配公差要求做了贴合约束，能直观呈现各零件的装配顺序与运动干涉情况。设计过程中优先考虑了车载场景的安装边界，整体基座采用圆盘式大直径结构，外沿设置整圈传动齿，既可以适配手动摇臂的齿轮传动输入，也能保证顶升作业时的支撑稳定性，避免侧翻风险；中心顶升轴采用阶梯轴结构，轴端设置卡位结构，与上层承载盘的卡槽配合，

　　防止顶升过程中轴体发生周向转动，保障承重时的受力均匀。周向均匀分布的沉头定位孔，用于固定各层承载盘的相对位置，装配时可通过定位销快速完成零件对位，减少现场装配的调整工作量；分层式承载盘的厚度根据不同承重等级做了差异化设计，靠近基座的底层盘厚度最大，承担主要的承重载荷，向上逐层递减，在保证结构强度的前提下尽可能控制整体重量，适配车载工具的轻量化携带需求。从功能特性上看，这款结构通过齿圈传动带动内部顶升机构实现平稳升降，传动比经过参数化调整，可匹配不同吨位的顶升需求，建模时所有尺寸都设置了参数化关联，修改承重参数时可同步调整齿圈模数、轴径、盘厚等关键尺寸，无需重新绘制每个零件，能大幅缩短同系列产品的改型设计周期。实际选型参考时，

　　可根据车型整备质量确定中心轴的最小直径，根据作业空间要求调整基座的整体外径，齿圈的模数选择需要匹配手动操作的力臂长度，保证单人操作时摇动力矩在合理范围内，避免操作费力。模型的装配约束完全按照实际生产的装配逻辑设置，可直接用于生成装配工艺指导文件，也能导出工程图用于零件的机加工生产，对于从事车载维修工具设计、机械结构教学的从业者来说，可直接作为参数化设计的参考案例，拆解各零件的设计逻辑与配合要求。
