带外螺纹口圆底塑料采样试管结构

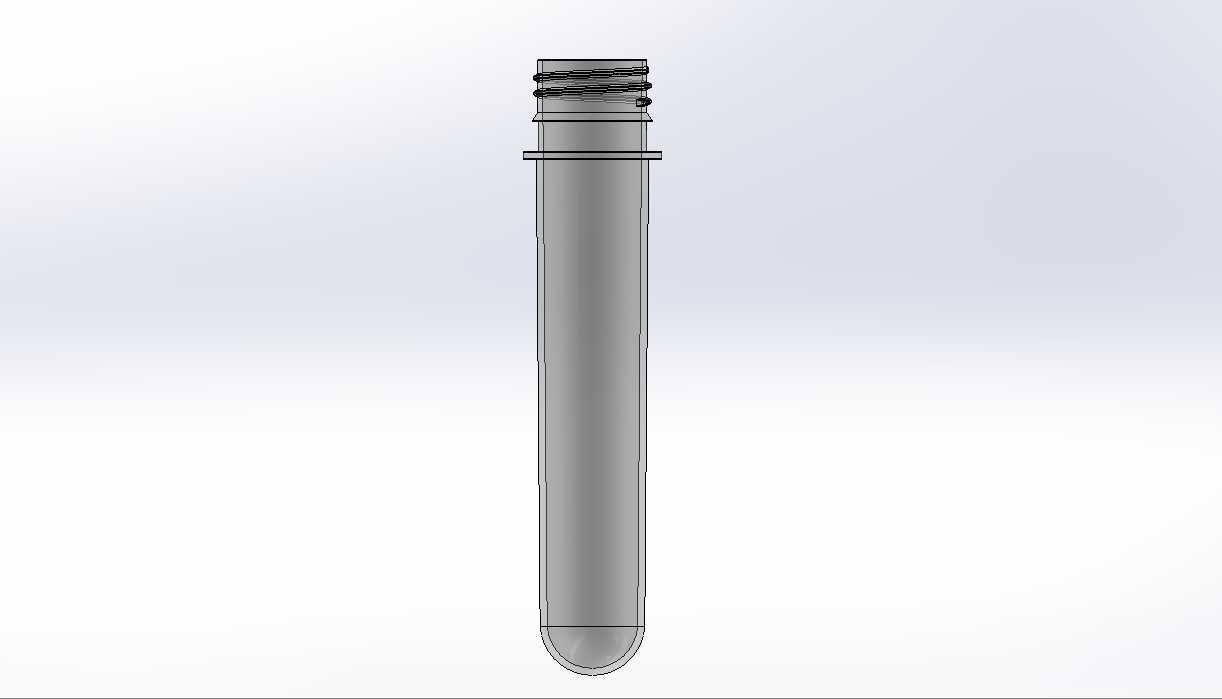

　　这款带外螺纹的圆底塑料试管，是实验室液体分装、样本暂存、小型试剂反应场景里的常用耗材，日常做生化实验样本留存、户外水质采样分装、小型化工试剂预混时都能用到，相比普通无塞玻璃试管，螺纹口结构能配合旋盖实现密封存储，避免转运过程中液体洒漏、样本被外界污染。从结构设计来看，整体采用直筒圆底构型，筒身做等壁厚设计，壁厚控制在均匀区间，既保证注塑成型时的熔体流动均匀性，避免出现缩痕、缺胶缺陷，也能兼顾装盛液体时的结构强度，日常手持操作或者放在试管架上时，不会因为轻微外力出现弯折变形。

　　管口位置的外螺纹采用标准三角牙型，螺距适配常规实验室通用塑料旋盖，螺纹起始端做了导向倒角，方便旋盖对位拧入，不会出现错牙、卡滞的问题，螺纹收尾处和筒身衔接位置做了圆弧过渡，避免应力集中导致的管口开裂，反复旋拧瓶盖也不会出现螺纹崩缺的问题。管口下方设计了一圈凸起的限位法兰，这个结构一方面是作为旋盖拧入的行程限位，保证瓶盖拧到位后密封面完全贴合，另一方面也能卡在标准试管架的定位孔上，避免试管从架体孔位滑落，同时在批量离心操作时，法兰边能和离心转子的定位槽配合，实现试管的轴向固定，防止高速运转时试管窜动。尺寸方面，整体总长140mm，筒身外径25mm，额定装盛容积40ml，这个尺寸刚好适配常规的16mm孔径试管架？不对，筒身25mm的话适配26mm孔径的标准试管架，安装时法兰边下方的直身段长度足够插入架体孔位，预留的插入深度能保证试管放置后的稳定性，不会因为重心偏高出现倾倒。圆底的设计是这类采样试管的核心构型，相比平底试管，圆底在离心操作时能让液体中的沉积物集中在管底最底端，方便后续移液操作时吸取上清液，不会出现样本残留挂壁在底部拐角的问题，同时圆底的圆弧过渡没有结构死角，清洗时更容易冲净内部残留，重复使用时不会出现交叉污染。

　　从材料适配的角度，这个结构采用PP或者PS塑料注塑成型都能实现，直筒结构脱模斜度控制在1度以内就能顺利脱模，螺纹部分采用旋转脱模结构就能保证牙型完整，不需要做复杂的侧向抽芯，模具结构简单，量产时的成型效率高，单件成本低，适合作为一次性或者反复使用的常规实验耗材。实际使用中，这类螺纹口试管相比普通的插拔塞试管，密封性能更好，倾斜甚至倒置时都不会出现液体渗漏，用来装盛易挥发试剂或者需要冷链转运的生物样本时，能避免样本泄漏造成的污染或者样本损失，40ml的容积刚好覆盖常规实验的单次采样量，既不会因为容积太小需要多次采样，也不会因为容积过大造成耗材浪费。

　　筒身的光滑外表面可以方便粘贴标签，标记样本信息，不会因为表面有加强筋或者凹凸结构导致标签粘贴不牢、信息识别不清。在做结构设计时，特意将管底的圆弧半径做了优化，和筒身的衔接处做了大圆弧过渡，避免注塑时此处出现壁厚不均导致的气泡、缩水问题，同时也能减少液体残留，倾倒液体时能让液体顺着管口流畅流出，不会出现沿筒身外壁淌流的问题。管口的端面做了平切处理，保证和瓶盖内的密封垫片完全贴合，当瓶盖拧紧时，密封垫片能均匀压在管口端面上，实现径向密封？不对，是端面密封，即使管内有一定压力，也不会出现渗漏。另外，筒身的壁厚从管口到管底保持均匀，仅在法兰位置做局部加厚，既保证了整体的结构刚性，又能尽可能减少材料用量，降低单件的材料成本，符合耗材类产品的轻量化、低成本设计要求。在自动化实验设备的适配场景中，这个尺寸的试管能适配常规的自动进样器工位，机械夹爪可以直接夹持筒身位置完成移取操作，法兰边也能作为夹爪的定位基准，保证夹取位置的一致性，提升自动化操作的定位精度，不会因为夹取位置偏差导致移液失败。
