雪佛兰LS1 V8发动机缸体总成结构

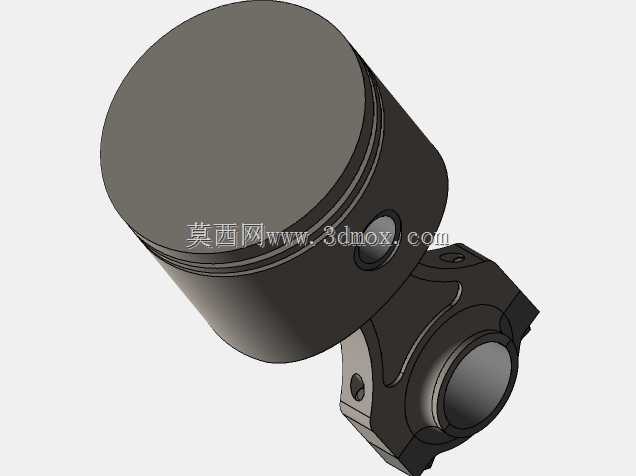

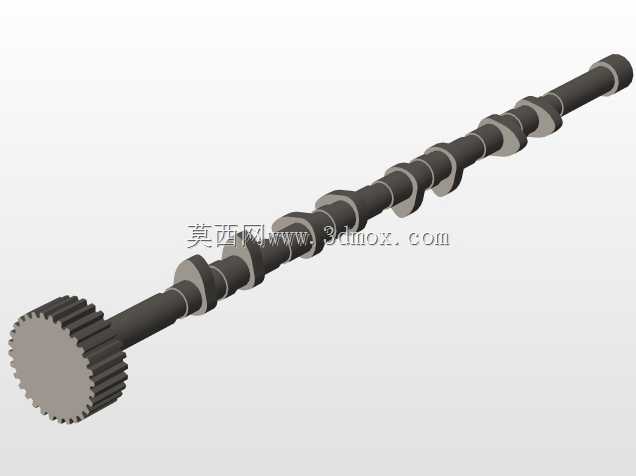

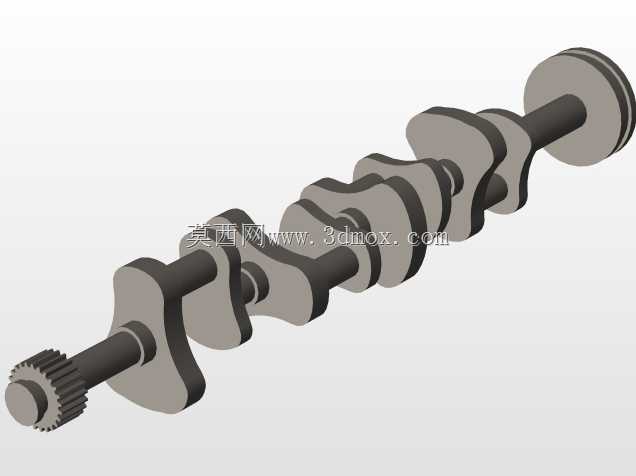

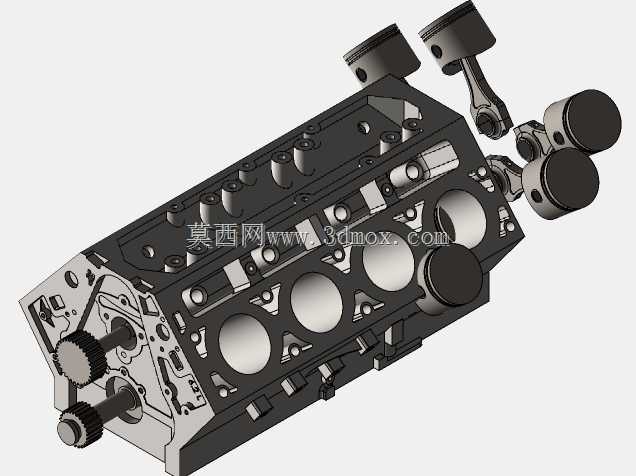

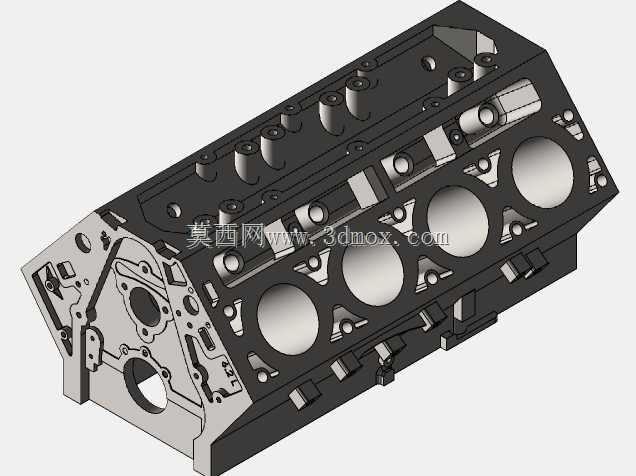

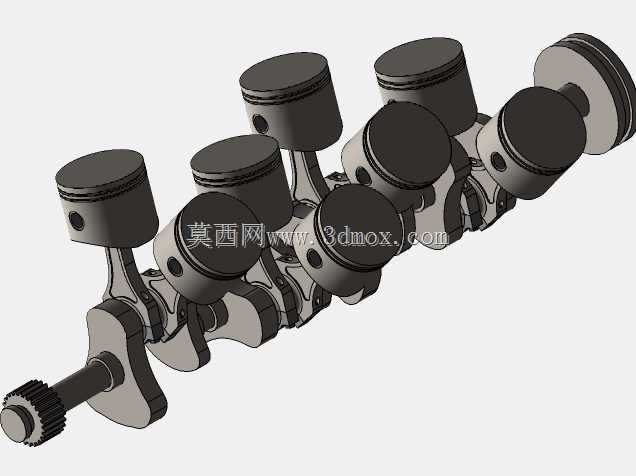

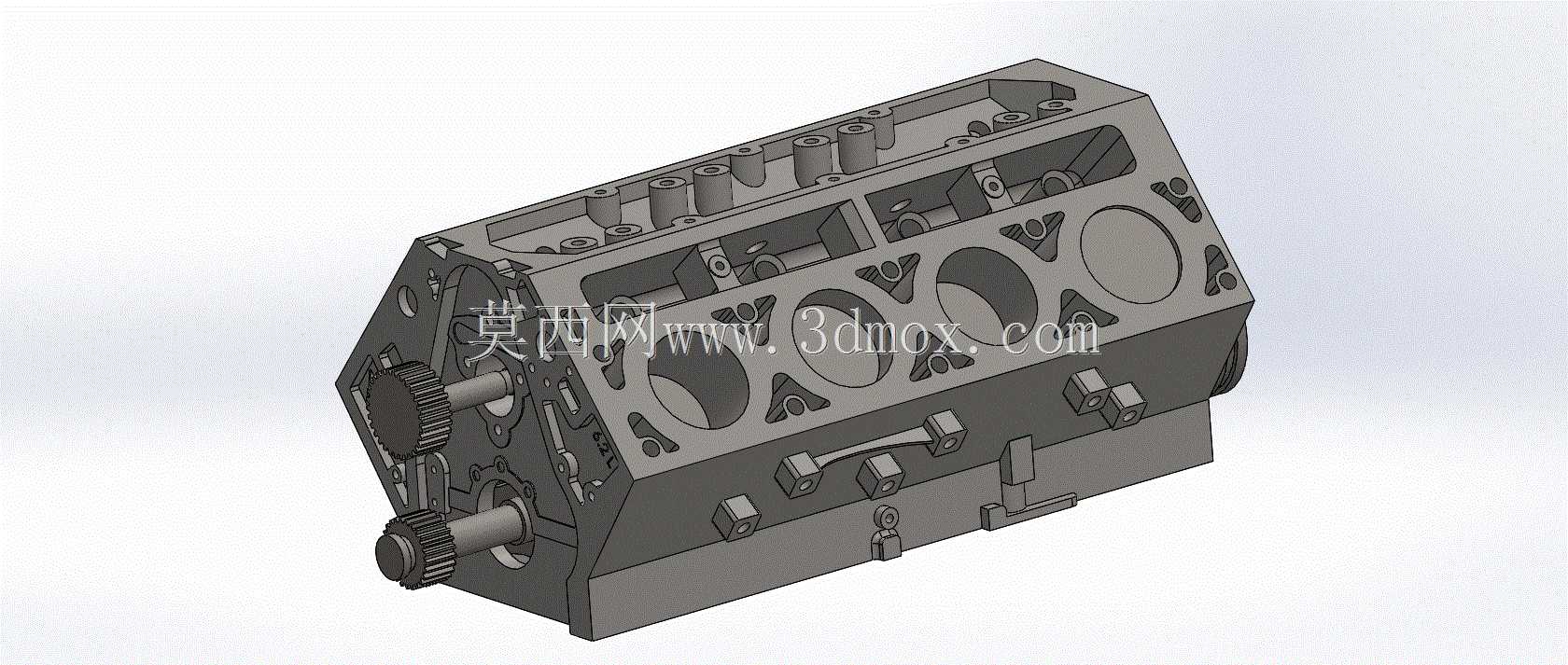

该模型还原的V型八缸发动机缸体总成，是大排量乘用车动力系统的核心承载部件，主要应用于高性能后驱乘用车、改装性能车的动力匹配场景，作为内燃机的核心基体，承担着整合曲柄连杆机构、配气机构、冷却润滑回路、进排气接口的核心作用，是整台发动机实现燃油化学能向机械能转换的结构基础。从功能特性来看，该结构完整还原了V型夹角布局的缸体本体，预留了八个气缸的安装腔室，对应两侧缸盖的安装定位面加工有精准的螺栓孔位与密封槽结构，可匹配湿式或干式气缸套的压装需求，缸体下部集成了曲轴箱腔体，预留了曲轴主轴承座的安装位置，可支撑曲轴完成旋转运动，同时侧壁集成了润滑油道与冷却水套的内部通路，能够为高速运动的活塞、曲轴、凸轮轴部件提供持续的润滑与散热保障，前端轮系安装位预留了正时机构、水泵、发电机等附件的安装接口，可实现前端附件驱动系统的完整匹配。从设计思路来看，该结构采用经典的90度V型缸体布局，能够平衡V8发动机的一阶二阶振动，让发动机运行平顺性更优，同时缩短发动机整体长度，适配乘用车前置后驱的机舱布局需求，缸体采用加强筋错落布置的结构设计，在缸筒周围、主轴承座位置、侧壁受力区域设置了多道加强筋结构，在控制整体重量的前提下提升缸体的结构刚度，避免高转速高负荷工况下缸体出现形变，保证气缸密封性能与曲轴运转精度。从安装边界来看，该缸体的两侧缸盖安装面平面度要求控制在0.05mm以内，保证缸垫密封可靠性，主轴承座同轴度公差需控制在0.02mm范围内，避免曲轴运转出现卡滞偏磨，缸体前端面与后端面分别预留了正时罩盖、飞轮壳的定位销孔与连接螺孔，底部预留了油底壳的安装密封面，所有外接附件的安装孔位位置度均符合量产发动机的装配公差要求，可直接用于动力总成的装配验证、结构教学演示以及改装方案的匹配校核，能够帮助技术人员直观理解V8发动机的基体结构逻辑，为动力改装、教学实训、结构优化提供直观的三维参考。
