奥林巴斯M.Zuiko12-40mm变焦镜头结构

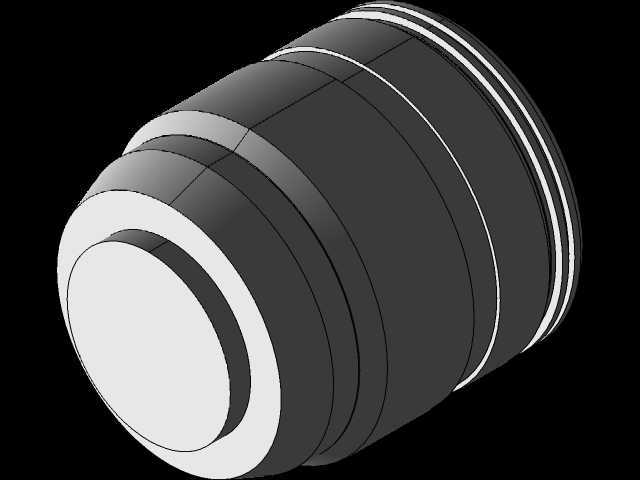

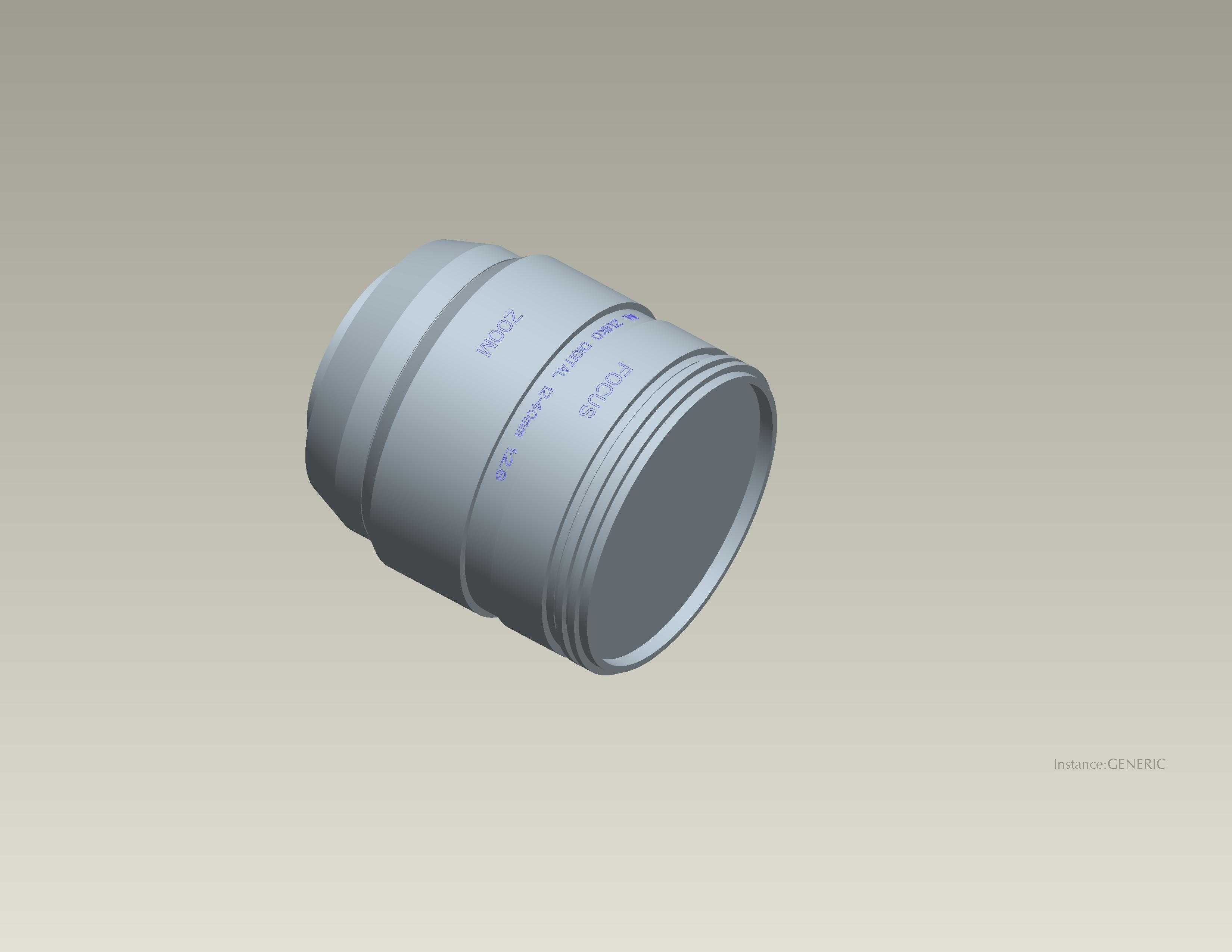

这款变焦镜头的三维结构还原，首先要考虑的是实际使用中光学系统与机械结构的配合逻辑。作为微单系统常用的标准变焦镜头，其覆盖的焦段能够满足日常风光、人像、纪实等多类拍摄场景的需求，镜身的尺寸设计需要匹配对应卡口机身的握持平衡，不能出现头重脚轻的问题，同时还要兼顾日常携带的便利性，镜筒外径与长度的比例经过多轮调整，确保收纳状态下不会占用过多摄影包空间。

从功能特性来看，该镜头采用内变焦设计逻辑，变焦过程中镜身前端不会发生转动，也不会伸出过长的镜筒段，这一设计一方面能够避免变焦过程中镜头前端的滤镜跟着旋转，方便使用偏振镜、渐变镜等需要调整角度的方形或圆形滤镜，另一方面也能提升镜身的密封性能，减少户外使用时灰尘、水汽从镜筒接缝处进入内部的风险。镜筒上的变焦环与对焦环的阻尼设置经过反复校核，变焦环的阻尼适中，既不会因为太松出现焦段自行滑动的问题，也不会因为太紧导致单手握持变焦时操作费力；对焦环的阻尼更细腻，能够支持手动对焦时的精细微调，满足视频拍摄跟焦、微距拍摄精准合焦的操作需求。

设计思路上，整个镜筒采用分段式的装配结构，从卡口端到前镜组端依次划分出卡口连接段、后镜组安装腔、变焦凸轮机构腔、对焦驱动机构腔、前镜组安装段，每一段的配合公差都控制在微米级，确保变焦、对焦动作顺滑无卡滞。镜筒外壁的防滑纹路采用等距的梯形齿设计，齿深与齿距经过人体工学验证，即使在戴薄手套操作的情况下，也能稳定转动调节环，不会出现打滑的情况。镜身上的参数标识采用凹陷填漆的工艺，长期使用摩擦也不会出现标识脱落的问题，方便使用者快速识别焦段刻度、最近对焦距离等关键参数。

安装边界方面，镜头尾部的卡口结构严格匹配对应微单机身的卡口尺寸，卡口法兰距的精度直接影响镜头的合焦精度，建模过程中对卡口的定位销位置、电子触点的排布都做了1:1还原，确保安装时机身与镜头的通讯触点能够精准对接，实现光圈控制、自动对焦、镜头防抖等功能的信号传输。镜头前端的滤镜螺纹采用标准口径设计，兼容同口径的各类通用滤镜、镜头盖等附件，不需要额外使用转接环。镜身上的遮光罩卡口位置做了对位标记，安装遮光罩时只需对准标记旋转即可锁定，不会出现遮光罩安装歪斜遮挡画面边角的问题。

从内部结构来看，变焦凸轮机构是整个镜头机械结构的核心，凸轮槽的曲线轨迹经过严格计算，确保变焦过程中各组镜片按照设计的轨迹移动，全程保持光轴的同轴度，避免出现光轴偏移导致的画面一侧清晰一侧模糊的问题。镜筒内部的隔光结构采用阶梯式的消光齿设计，能够有效减少镜片之间的杂光反射，避免强光下拍摄时出现眩光、鬼影等影响成像质量的问题。各镜组的压圈结构都做了防松设计，即使长期携带产生震动，镜片也不会出现移位，保证光轴精度的长期稳定性。

在实际工程验证阶段，这类镜头的结构设计还需要考虑温度变化带来的材料热胀冷缩影响，镜筒采用的金属材料与内部镜片、塑料传动件的膨胀系数经过匹配，确保在-10℃到40℃的常用工作温度范围内，变焦、对焦的阻尼不会出现明显变化，也不会因为热胀冷缩导致镜片应力变化影响成像。镜身的接缝处都设计有密封胶条的安装槽，装配时填入对应规格的密封胶条，能够实现日常防滴防尘的效果，满足户外复杂环境下的使用需求。整个模型的结构还原覆盖了从外部操作件到内部传动机构的全部细节，能够为光学结构教学、摄影器材维修参考、周边附件设计提供准确的三维数据支撑，也能帮助结构设计从业者理解精密光学仪器的机械配合逻辑，掌握小尺寸多组件装配结构的公差分配思路。
