佳能8-15mm鱼眼镜头结构三维建模

在摄影器材结构设计领域，广角鱼眼镜头的镜筒集成设计一直是精密结构建模的典型案例，这款8-15mm焦段的佳能鱼眼镜头模型，完整还原了量产镜头的内部装配逻辑与外部操作结构，可作为光学器材结构设计、镜头配件开发的参考原型。从实际应用场景来看，这类变焦鱼眼镜头多用于风光摄影、建筑空间拍摄、特殊创意影像创作领域，对镜筒的变焦顺滑度、密封性能、光学镜片同轴度都有极高的工程要求，建模过程中需要兼顾外观曲面的流畅性与内部结构的装配合理性。

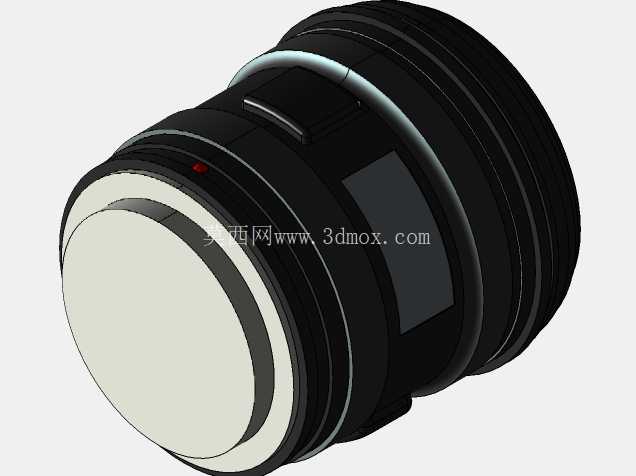

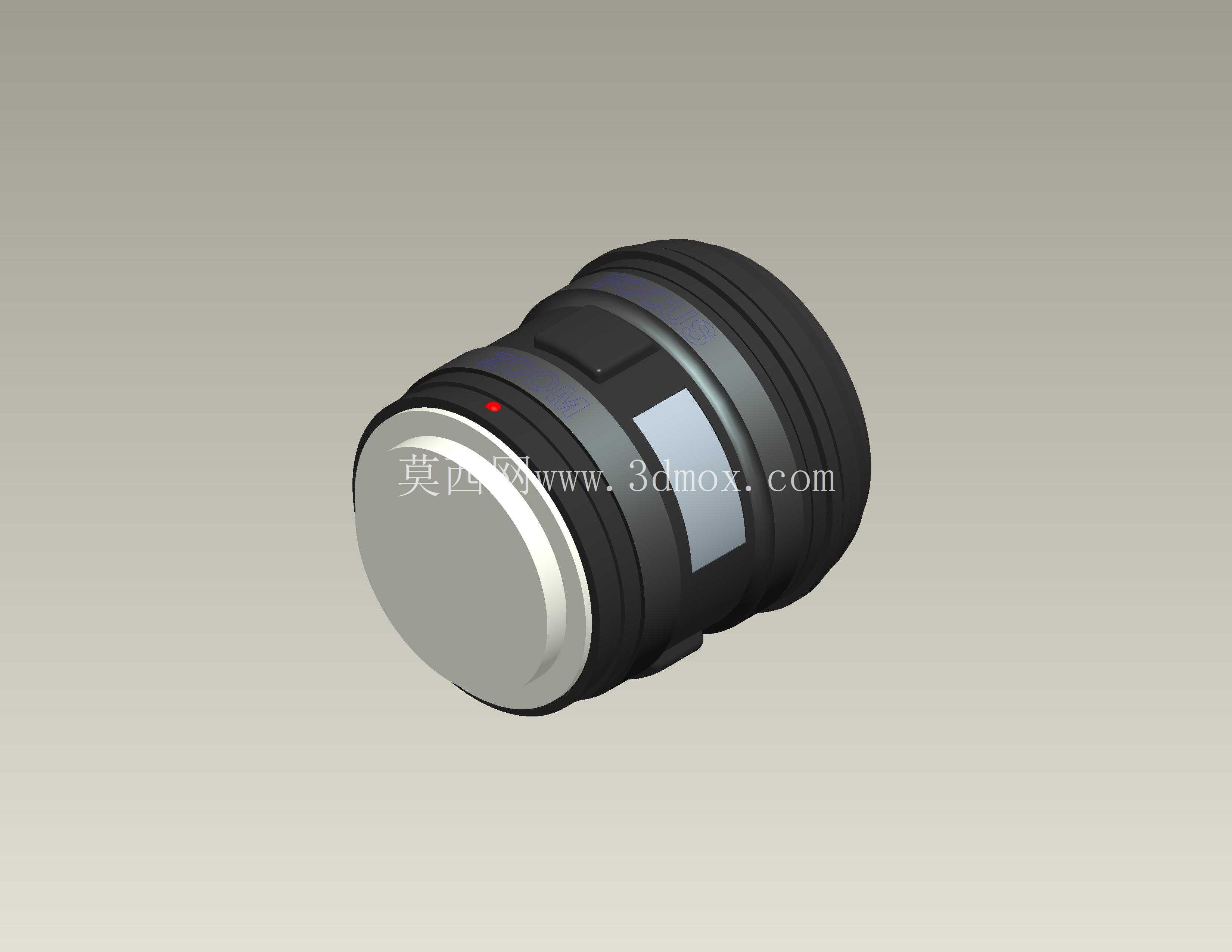

从产品功能特性来看，该镜头覆盖8mm到15mm的变焦区间，建模时完整还原了变焦环、对焦环的防滑纹理结构，镜身上的功能标识区域做了贴合实物的凹陷设计，镜头前组的保护盖安装卡口、后组的卡口安装定位结构都做了1:1的结构复刻，镜筒上的红色安装对齐标记点也做了精准的位置还原，能够直观呈现镜头与单反机身安装时的对位逻辑。镜筒的多层阶梯结构对应变焦过程中镜组的伸缩行程，不同直径的筒段之间预留了变焦活动的间隙空间，建模时严格按照实物的伸缩比例做了行程限位结构的还原，能够直观展示变焦时镜筒的运动轨迹。

在设计思路的还原上，该模型遵循了量产镜头的结构分层逻辑，从外到内依次为外观装饰层、操作结构层、镜筒支撑层、光学镜片安装层，外部的橡胶防滑圈做了贴合实物的纹理建模，既还原了外观质感，也能让结构设计者清晰识别操作部件的位置与尺寸边界。镜身侧面的功能开窗区域做了内凹的安装位设计，对应实物上的对焦距离指示窗结构，建模时保留了该区域的安装台阶与卡扣位置，可用于配套指示窗零件的装配验证。镜头前后端的金属卡口环做了厚度还原，卡口上的定位缺口、电子触点安装位都做了结构预留，能够直观呈现镜头与机身连接时的配合关系。

从外形尺寸与安装边界来看，该模型的最大外径对应实物的镜筒最大直径，整体长度为15mm焦段时的收纳长度，变焦到8mm端时镜筒前组会向前伸出对应行程，建模时明确标注了不同焦段下的镜筒总长度边界，可用于摄影配件如镜头滤镜、镜头遮光罩、镜头保护套的尺寸匹配设计。镜筒上的各个环带宽度都对应实物的操作部件宽度，变焦环与对焦环的宽度比例符合人体工程学操作要求，握持旋转时的受力位置做了对应的结构加厚处理，保证镜筒在操作时的结构强度。镜头后组的卡口端面到镜片最后一片的距离做了精准还原，对应单反相机的法兰距参数，可用于镜头转接环的结构设计参考，验证不同卡口转接时的后组干涉问题。

在细节结构的处理上，镜筒表面的分段式凹槽结构不仅是外观装饰，也对应内部镜组的固定压圈位置，建模时将这些凹槽与内部的固定结构做了位置对齐，还原了量产镜头的装配固定逻辑。镜身上的浅灰色装饰区域做了贴合实物的曲面弧度处理，与黑色镜身形成清晰的材质分区，能够帮助建模学习者理解复杂曲面产品的外观分件设计思路。镜头前盖的卡口结构与镜筒前端的安装槽做了配合间隙还原，前盖安装后不会出现干涉或松动的问题，可用于镜头盖配件的开模设计参考。整个模型的结构拆分逻辑清晰，各个部件之间的装配关系明确，没有出现结构重叠或装配间隙不合理的问题，能够直接用于结构演示、3D打印配件制作、摄影器材教学等场景，为光学镜头类产品的结构设计提供直观的三维参考。
