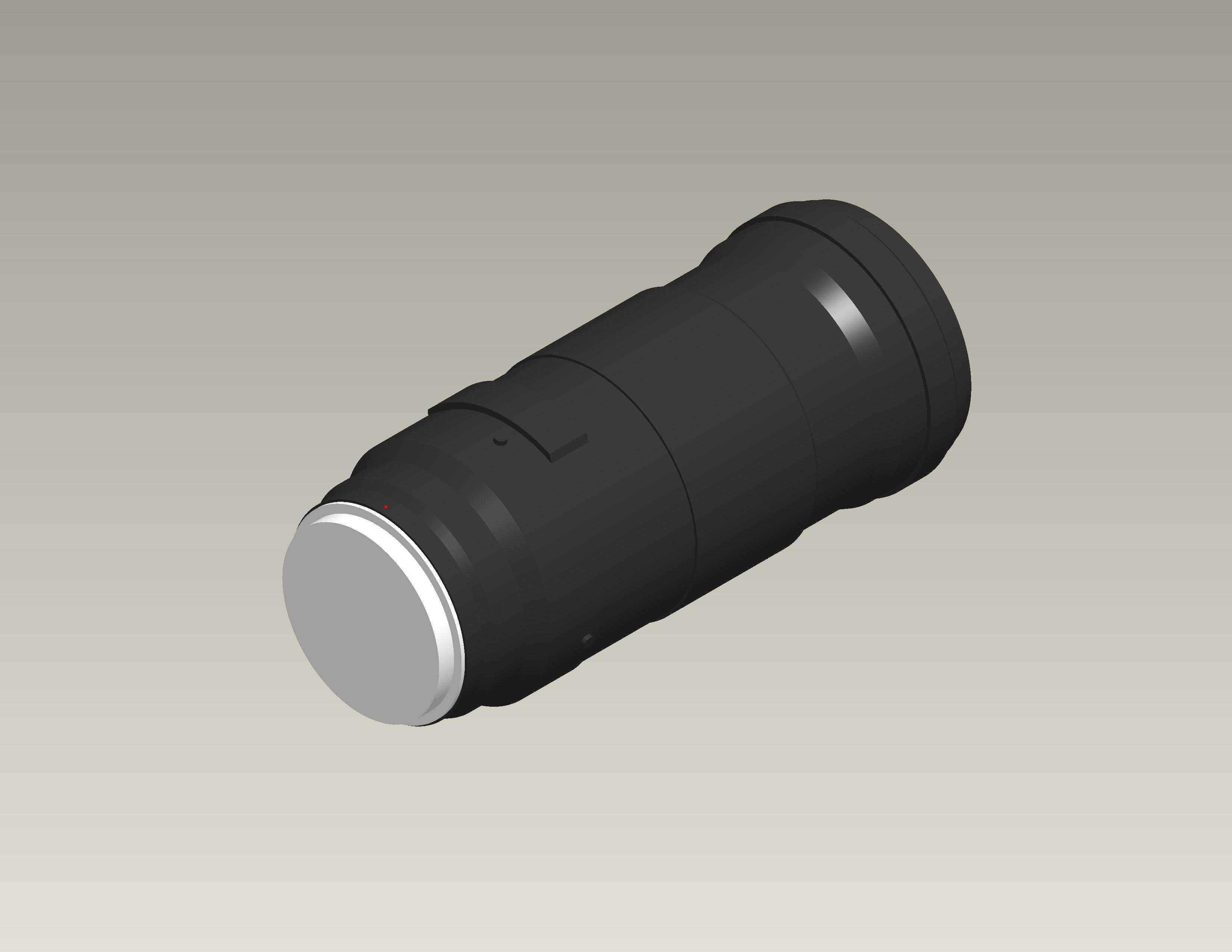

佳能EF180mm微距USM镜头结构建模

本次建模的佳能EF180mm f/3.5L微距USM镜头，是面向专业微距摄影场景开发的光学成像设备，在工业微距检测、文物数字化采集、商业产品摄影等领域均有广泛应用。从结构设计层面来看，该镜头采用三段式镜筒布局，前段为对焦环与对焦行程限位结构，中段集成USM超声波马达驱动模块与浮动对焦镜组安装腔，后段为卡口连接端与电子触点通讯模块，整体外形为同轴圆柱结构，最大外径约82mm，镜身总长度约182mm，安装至全画幅单反机身时，卡口端面到镜头前端滤镜安装面的距离为128mm，前端滤镜接口采用标准72mm螺纹规格，可兼容同口径的微距闪光灯、偏振镜、近摄接圈等外接附件。

在功能特性设计上，该镜头支持1:1放大倍率的微距拍摄，最近对焦距离为0.48m，对焦环采用宽幅橡胶覆面设计，阻尼力矩控制在0.15-0.2N·m区间，手动对焦时转动顺滑无卡顿，可实现微米级的对焦精度调整；内置的USM超声波马达采用环形转子结构，驱动扭矩可达0.3N·m，对焦响应速度小于0.2s，同时支持全时手动对焦功能，自动对焦完成后无需切换模式即可直接转动对焦环进行微调，适配微距拍摄时频繁调整对焦位置的操作需求。镜身表面设置有对焦距离窗、对焦范围选择拨杆、防抖开关三个操作部件，对焦范围拨杆可切换0.48m-无穷远、0.48m-0.8m两档行程，在近摄场景下可缩短对焦行程，提升对焦效率；镜筒接缝处均设置有防尘防水密封圈，可在小雨、多尘的户外拍摄场景下使用，避免水汽与粉尘进入镜身内部污染镜片组。

从建模思路来看，本次建模优先还原镜身的装配基准与外部接口尺寸，首先以镜头光轴为中心建立全局坐标系，确定卡口端面为Z轴零点，依次绘制各段镜筒的回转截面轮廓，通过回转特征生成镜身基体结构；针对镜身表面的防滑纹理、对焦刻度标识、品牌标识等细节，采用包覆特征与阵列纹理命令实现，保证外观细节与实物一致；内部结构建模时，按照浮动对焦镜组的运动轨迹，预留镜组滑动的导轨空间与马达安装位，各零件之间的装配间隙控制在0.02-0.05mm区间，符合光学镜头的装配公差要求。安装边界方面，该镜头采用佳能EF卡口标准，卡口法兰距为44mm，卡口定位面的直径公差控制在±0.01mm，电子触点的位置与EF卡口协议完全匹配，可直接安装至所有佳能EF卡口的单反机身，无需额外转接环；镜身底部设置有标准三脚架接环，接环旋转角度为360°，锁紧力矩为0.5N·m，安装至三脚架时可快速切换横竖拍摄构图，接环底部的快装板接口兼容标准阿卡规格快装板，适配多数专业三脚架云台的安装需求。

在实际工程应用中，该镜头的三维模型可用于摄影器材附件的适配设计，比如定制专用的微距镜头支架、镜头保护壳、水下摄影防水壳等产品时，可直接调用该模型进行装配干涉检查，验证外接附件与镜身操作部件的空间兼容性，避免出现附件遮挡对焦环、拨杆的问题；也可用于摄影教学场景的三维演示，通过剖切模型展示内部镜组的运动逻辑与对焦原理，帮助摄影从业者理解微距镜头的成像机制。建模过程中对镜身的所有圆角、倒角细节均做了还原，镜身各段的台阶差控制在0.1mm以内，表面质感分区与实物一致，橡胶覆面区域做了哑光纹理处理，金属卡口区域做了金属光泽质感设置，玻璃镜片区域设置了透射材质属性，可直接用于渲染输出产品展示图，也可导入工程软件做进一步的结构优化与受力分析。
