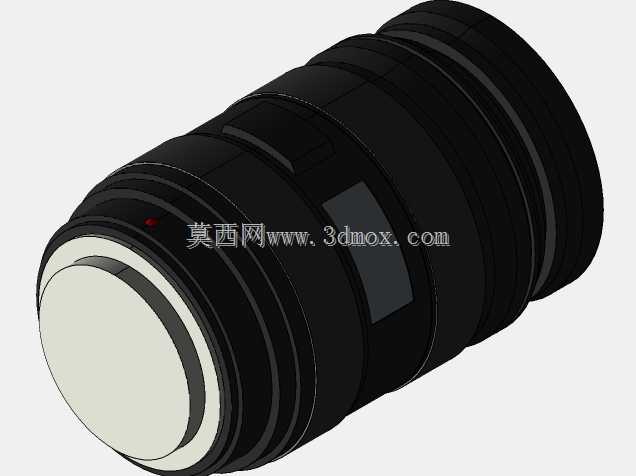

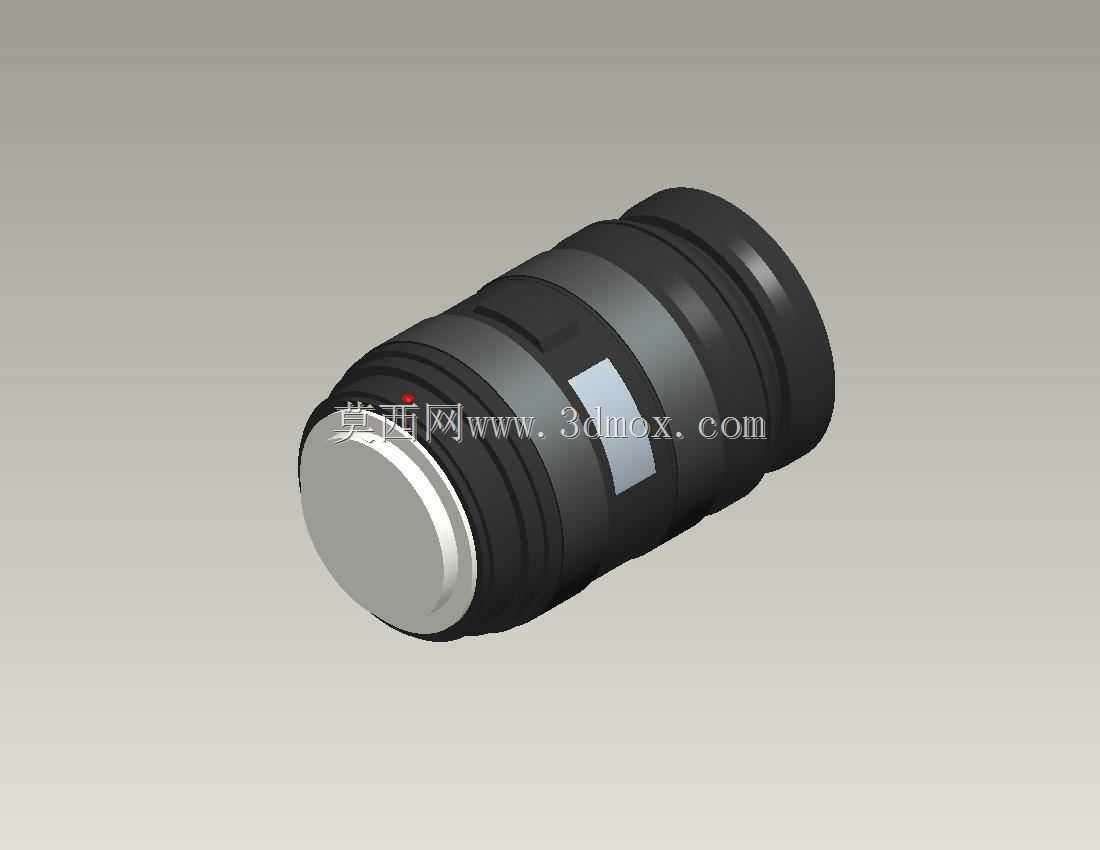

佳能24-70mm标准变焦镜头结构三维数模

这款镜头三维数模还原了佳能24-70mm标准变焦镜头的完整外部结构与装配关系，可直接用于摄影器材周边产品的结构适配设计、相机配件开发环节的干涉校验工作。在实际工程应用场景中，该数模能够为镜头保护配件如镜头筒、遮光罩、镜头盖、快装板转接环的设计提供精准的外形尺寸参考，避免配件生产过程中出现装配间隙偏差、卡位不匹配的问题，也可用于相机稳定器、跟焦器等外接设备的适配结构开发，确保外接设备与镜头的连接部位贴合度符合使用要求。从产品功能特性来看，该数模完整复现了变焦环、对焦环的防滑纹理结构，镜身各段的阶梯直径差，前端滤镜安装位的螺纹边界，后端卡口侧的装配止口位置，所有外部曲面的过渡弧度均与实物一致，能够满足结构设计阶段的外形匹配、空间避让需求。设计过程中优先保证了外部装配基准的尺寸精度，镜身总长、最大外径、各功能环的宽度与位置度均按照实物测绘参数还原，变焦环与对焦环的凸起纹理高度、间距也做了等比例复刻，可直接用于配件的逆向开发参考。在安装边界层面，数模明确标注了镜身各段的直径变化节点，前端滤镜螺纹的公称直径与螺距参考值，后端与相机机身连接侧的避让空间范围，能够帮助设计人员在开发镜头周边配件时，精准计算配件的包覆范围、锁紧结构位置，避免出现配件遮挡对焦环、变焦环操作行程，或是与镜头卡口侧结构产生干涉的问题。对于摄影器材结构设计从业者而言，该数模可作为标准镜头外形基准，用于相机包内仓分隔结构设计、镜头展示支架的托位结构开发，也可用于摄影器材仿真演示场景的装配验证，减少实物测绘的重复工作量，提升周边配件开发阶段的设计效率，避免因外形尺寸偏差导致的配件适配不良问题。
