带定位槽梯形螺纹传动钻头切割螺杆

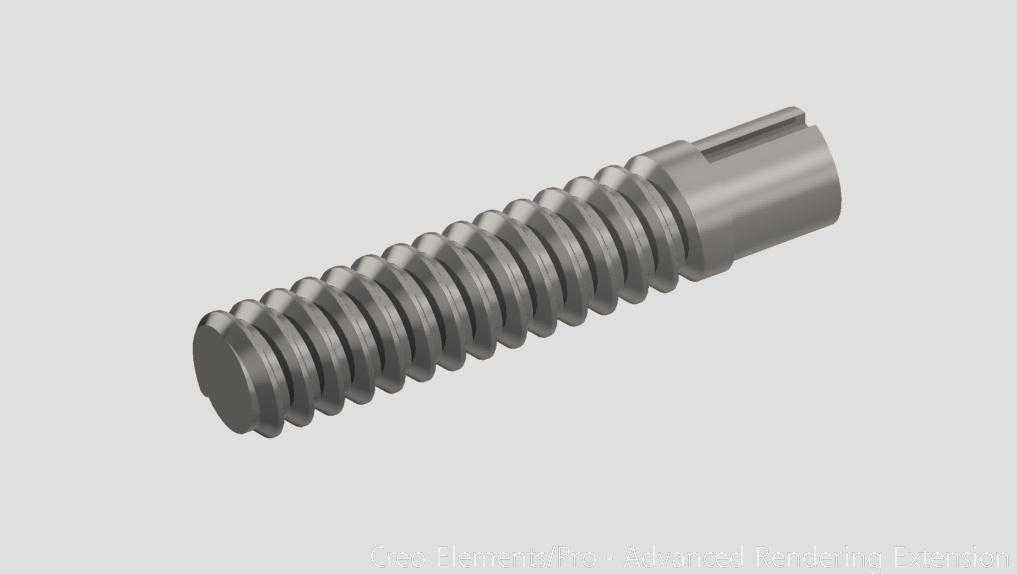

　　螺纹段的长度占整体杆长的七成左右，预留的光轴段做了单侧平键定位槽设计，这个槽不是用来装键传递大扭矩的，而是用来和驱动滑块做周向限位，保证螺杆转动时，滑块不会跟着螺杆空转，只能沿着轴向做直线进给运动，平槽的深度控制在杆径的八分之一，既保证了限位强度，又不会过度削弱轴端的结构刚性，避免频繁正反转时出现轴端断裂的问题。螺杆的末端做了小直径的轴肩限位，这个轴肩的直径比螺纹大径大1.2毫米，作用是给进给滑块做硬限位，防止滑块进给超程脱开螺纹段，不需要额外加装限位挡圈，减少了装配时的零件数量，也降低了长期使用中挡圈松脱的故障概率。这款带定位槽的梯形螺纹螺杆，是钻头切割类工装的核心传动执行部件，日常在小型管材切割、薄壁型材截断、非金属件钻切一体设备上应用十分广泛，很多手持电动切割工具、台式小型钻切设备的进给机构里，都能见到这类结构的身影。从结构设计来看，杆身采用梯形螺纹牙型，而非普通连接用的三角螺纹，核心原因是梯形螺纹的牙型角为30度，牙根强度更高，对中性更好，传动过程中磨损均匀，能够承受持续的轴向进给载荷，不会像三角螺纹那样在频繁往复进给中出现牙型变形、传动卡滞的问题。

　　从安装边界来看，这类螺杆的两端支撑通常采用铜套滑动轴承，因为进给速度不高，载荷属于中等冲击载荷，铜套的自润滑特性足够满足使用需求，不需要加装复杂的滚动轴承组，安装时两端的同轴度公差要控制在0.02毫米以内，否则转动时会出现螺纹段偏磨，进给阻力骤增，甚至出现卡滞咬死的情况。螺纹段的加工精度选中等精度等级即可，不需要过高的磨削精度，因为钻切作业本身的进给精度要求在0.1毫米级别，过高的加工精度只会徒增成本，没有实际工程意义。实际使用中，这类螺杆搭配的进给螺母通常采用锡青铜材质，和钢质螺杆形成软硬摩擦副，磨损后只需要更换铜螺母即可，不需要更换整根螺杆，维护成本很低。

　　很多设计新手在做这类传动件的时候，容易把螺纹牙距选得过大，导致进给速度太快，钻切时刀具吃刀量过大崩刃，或者牙距选得过小，进给效率太低，这款结构的牙距选的是常规的2毫米，每转进给2毫米，刚好匹配高速钢钻头切割薄壁金属、PVC管材时的合理吃刀量，不需要额外做减速结构就能满足进给速度要求。另外轴端的定位槽长度做了15毫米，足够适配不同厚度的滑块连接座，装配时不需要额外修磨轴端，通用性更强。螺杆的整体热处理采用调质处理，硬度控制在HB220-250之间，既有足够的韧性承受冲击载荷，又有足够的表面耐磨性，不会因为频繁摩擦出现过早的牙型磨损。

　　表面没有做额外的镀层处理，因为这类零件大多在设备内部安装，不存在腐蚀环境，发黑处理做防锈即可，不需要镀铬或者镀镍增加成本。在实际装配调试的时候，要注意螺纹段和铜螺母的配合间隙，预留0.05-0.1毫米的间隙，不能调得过紧，否则传动阻力大，电机负载过高容易烧损，也不能间隙过大，否则进给时会出现窜动，导致切割面出现台阶、毛刺，影响切割质量。这类结构除了用在钻头切割设备上，稍微调整尺寸参数后，也可以用在小型台钻的进给机构、手动压力机的压头传动、小型夹具的夹紧传动上，属于通用性很强的传动五金件，结构简单可靠，加工难度低，维护方便，是小型工装设备里非常经典的传动结构设计。
