工业双作用缸液压动力回路原理设计方案

这套液压回路针对工业场景中常见的直线往复执行需求设计，核心匹配双作用液压缸的动作逻辑，可覆盖工装夹紧、小型设备进给、工位举升这类需要双向可控出力的作业场景。在车间实际部署时，这类回路常作为小型独立液压站的核心原理依据，不需要依附大型集中液压系统，可单独为单台或临近的2-3台执行终端提供压力油输出，适合分散布置的专机设备使用，避免长距离管路带来的压力损失与泄漏隐患。

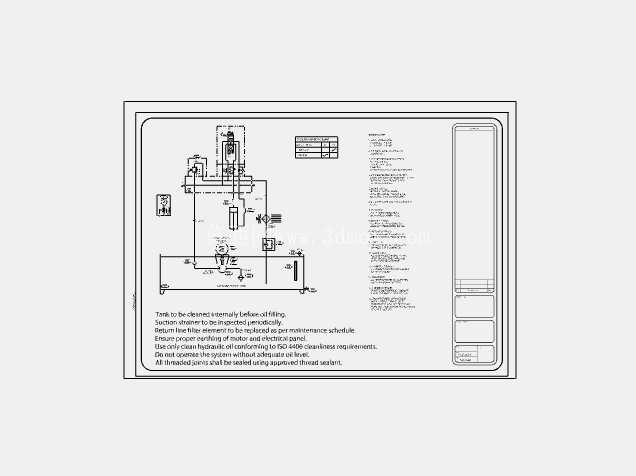

从功能逻辑上看，回路设置了齿轮泵作为动力源，进油侧配置10微米精度的吸油过滤器，避免油箱内的金属碎屑、密封残渣进入泵体造成齿面磨损，出油侧的压力管路设置了可调节压的溢流阀，最高过载保护压力设定在110bar，正常工作压力维持在100bar，既保证执行端有足够的出力，也不会因为压力过高造成密封件过早老化。换向阀采用三位四通O型中位机能的电磁换向阀，中位时可以锁闭液压缸两腔的油路，让活塞停在行程内任意位置时不会因为外力出现窜动，同时泵的输出油液可以通过中位直接回油，减少非动作阶段的功率损耗与油温升高。

设计过程中优先考虑了现场维护的便利性，回油管路单独设置了回油过滤器，过滤精度选25微米，拦截液压缸磨损产生的金属颗粒回到油箱，油箱底部设置了排污口，日常换油时不需要拆解主油路就可以排空沉积的杂质。液压缸的行程设定为300mm，缸径50mm、杆径28mm，按照100bar工作压力计算，无杆腔侧推力可以达到19.6kN，有杆腔侧拉力约为13.5kN，足够应对多数小型工装的夹紧、工件平移推料这类常规负载。安装边界上，整套动力单元的油箱容积选75升，按照泵流量7L/min计算，油液在油箱内的停留时间超过10分钟，有足够的时间散热与析出油液内混入的空气，避免执行端出现爬行抖动。

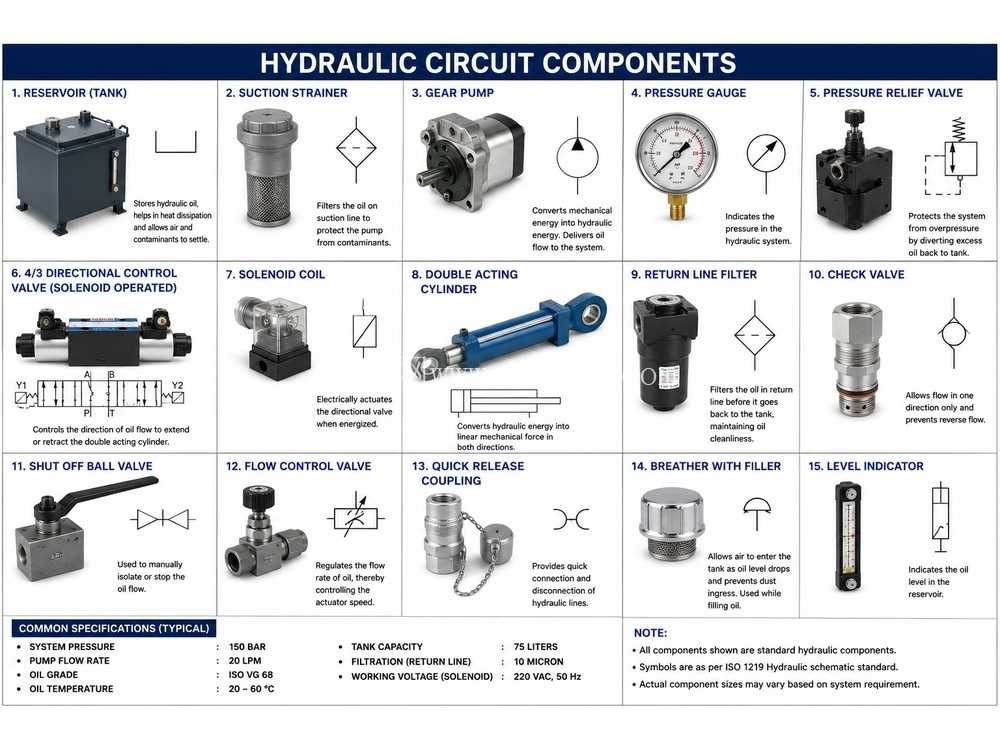

在元件选型匹配时，所有液压阀件全部采用ISO 1219标准符号绘制，油路通径统一选10mm，对应管路内油液流速控制在3-4m/s的合理区间，不会因为流速过高产生沿程压力损失，也不会因为通径过大造成不必要的成本浪费。泵的驱动电机选2.2kW四级电机，额定转速1450rpm，和7L/min排量的齿轮泵匹配时，额定工况下的电机负载率维持在75%左右，长期运行不会出现过载发热的问题。液压缸两腔的油口都设置了双向液压锁？不对，这套回路里没有加液压锁，而是依靠换向阀的O型中位实现短时间的位置保持，如果需要长时间带负载保持位置，可以在后续改型时在油缸油口叠加叠加式液控单向阀，不需要改动主阀块的安装尺寸。

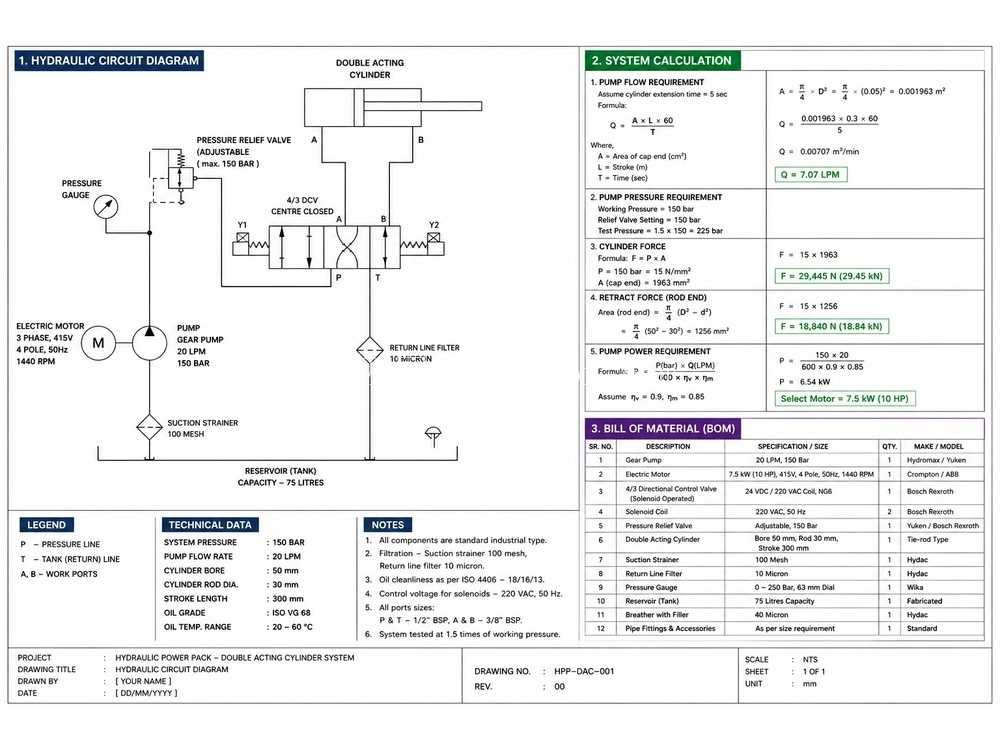

另外整套原理设计附带了完整的物料清单与系统计算过程，从泵流量核算、缸径推力计算、电机功率匹配到每个密封件、管接头的规格都做了明确标注，后续做三维建模时可以直接按照清单里的元件尺寸做装配干涉检查，不需要反复核对元件样本。管路布置时预留了压力检测点，在泵出口、液压缸无杆腔侧都可以外接压力表，日常巡检时可以直接观察各节点的压力值，快速判断是否存在过滤器堵塞、内泄漏过大的故障。油箱的液位计、空气滤清器都做了标准化选型，安装位置选在油箱侧面便于观察的高度，不需要登高或者拆解护板就能看到液位高度，日常维护时可以快速判断是否需要补油。

实际应用中，这套回路可以根据负载的速度需求调整泵的排量，如果需要更快的动作速度，只需要更换更大排量的齿轮泵与匹配功率的电机，阀件与管路通径不需要做大幅改动，有不错的改型适配性。针对低温车间使用场景，可以在油箱内部加装浸入式加热器，将油温维持在15-40℃的最佳工作区间，避免低温下油液黏度升高造成泵吸空、动作迟缓的问题。整套回路的元件全部采用市面上通用的标准规格，没有定制化特殊元件，后期备件采购难度低，维护成本可控，适合通用工业场景的小型液压动力单元搭建参考。
