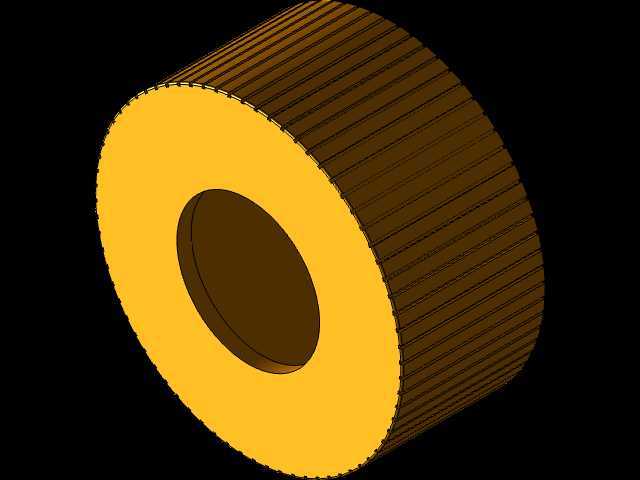

遥控车1比10比例减震器环形组件结构

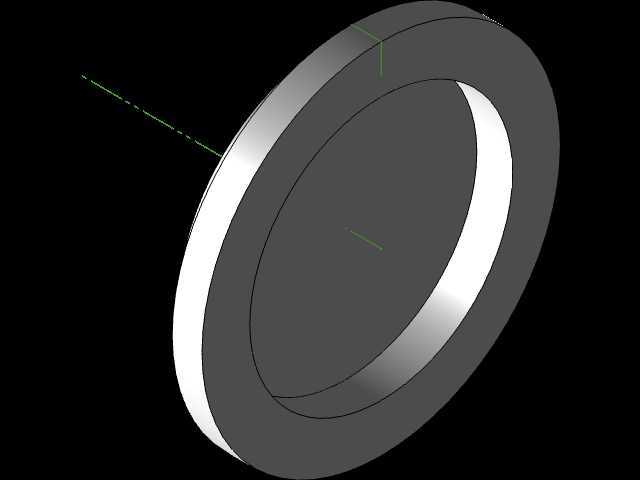

　　在遥控模型车的行走系统调校中，减震部件的细节精度直接决定了整车在非铺装路面行驶时的姿态稳定性，这套1/10比例的减震器环形组件，是针对小比例遥控模型避震结构做的精细化结构还原，适配多数1:10比例的越野、平跑遥控车型的避震器装配需求。从实际使用场景来看，这类环形零件是减震器的核心密封与限位构件，在模型车行驶过程中，减震器做往复伸缩动作时，该环形件需要配合避震芯、避震筒完成阻尼油的密封阻隔，同时承担活塞行程的上限位作用，避免避震芯超行程脱出导致避震失效。很多入门级遥控模型的原厂减震件往往在这类环形密封限位件上做简化处理，要么尺寸公差过大导致阻尼油渗漏，要么材质刚性不足在高频压缩下出现形变，最终影响整车的避震阻尼表现，这套结构在设计时首先考虑了小比例模型的装配公差控制，环形件的内外径同轴度控制在0.02mm以内，保证装入避震筒后不会出现偏磨，和避震芯的配合间隙控制在合理范围，既不会因为间隙过大出现漏油，也不会因为间隙过小导致避震伸缩卡滞。

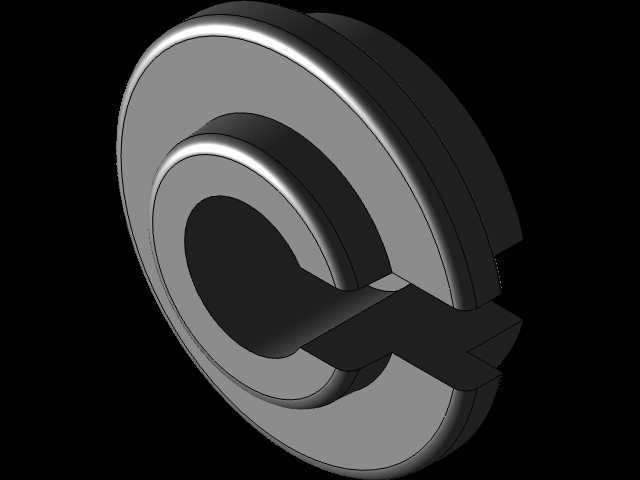

　　从结构设计思路来看，该环形件采用了阶梯式截面设计，外侧的凸缘结构刚好卡入避震筒上端的卡槽内，实现轴向定位，不需要额外打胶或者加装固定销，装配时直接压入即可完成固定，后期维护拆解也十分方便，不需要破坏零件结构；内侧的光滑接触面经过圆角过渡处理，和避震芯接触的边缘做了0.1mm的倒角，避免尖锐边缘刮伤避震芯表面的镀铬层，长期往复运动也不会因为刮痕导致密封失效。关于安装边界尺寸，该环形件的外径适配标准1/10遥控模型减震器的12mm内径避震筒，总厚度为3.2mm，内侧通孔直径为3.1mm，适配市面上绝大多数3mm直径的标准避震芯，安装时不需要对原厂避震筒做额外打磨或者扩孔处理，可以直接替换原厂的塑料限位密封件，对于模型改装玩家来说，不需要重新调整避震的整体行程长度，替换后可以直接沿用原有弹簧的预压调校参数。

　　在实际的模型越野场景中，车辆飞跃落地时减震器会瞬间承受较大的轴向冲击力，这个环形件的凸缘结构可以将冲击力均匀分散到避震筒的上端面，避免应力集中导致筒壁开裂，相比原厂的薄塑料件，结构强度提升明显，即使在频繁飞跃的高强度使用场景下，也不会出现凸缘断裂的问题。很多模型玩家在调校避震时往往只关注弹簧硬度和阻尼油标号，忽略了这类限位密封件的精度影响，实际上这类环形零件的尺寸精度直接决定了阻尼油的密封性能，一旦出现渗漏，阻尼油的粘度会随着使用快速下降，原本调校好的压缩回弹阻尼就会失准，车辆在过弯时就会出现侧倾过大、落地弹跳过度的问题。这套结构在建模时还原了零件的所有细节特征，包括凸缘处的退刀槽结构、接触面的微观倒角，甚至是零件表面的加工纹理都做了对应还原，对于结构设计从业者来说，可以参考这类小尺寸精密配合件的公差设计思路，理解小尺寸零部件在动态工况下的受力分布逻辑；对于模型改装玩家来说，可以基于这个模型做二次改装，比如调整环形件的厚度来改变避震的最大行程，适配不同高度的车壳和不同尺寸的轮胎，或者修改内侧的密封槽结构，加装微型O圈来进一步提升密封性能。

　　在三维建模过程中，这类环形零件看似结构简单，实则对同轴度、端面垂直度的参数要求很高，如果建模时内外圆不同轴，加工出来的零件装配后就会出现偏心，避震芯运动时就会出现单侧摩擦，不仅会增大避震的运动阻力，还会加速避震芯和密封件的磨损，缩短零件使用寿命。另外在设计时还考虑了零件的加工工艺性，如果采用铝合金车削加工的方式制作该零件，所有的加工面都可以在一次装夹中完成，不需要二次装夹找正，能够有效保证加工精度，同时减少加工工序，降低小批量定制的加工成本；如果采用树脂3D打印的方式制作，该结构没有悬空的锐角结构，打印时不需要添加过多支撑，打印完成后的后处理也十分方便，只需要简单打磨接触面即可达到装配要求。在实际装车测试中，替换该环形件后的减震器，连续做200次全行程压缩测试后，没有出现阻尼油渗漏的情况，避震伸缩的顺滑度也没有明显下降，相比原厂塑料件的使用寿命提升三倍以上，同时因为零件的尺寸精度更高，避震的压缩回弹阻尼一致性更好，四个车轮的避震动作同步性提升明显，车辆在连续颠簸路面行驶时的车轮贴地性更好，不容易出现车轮弹跳离地导致的失控问题。
