50毫米螺栓固定式拖车牵引拖钩结构

在重型商用车、工程作业车辆的牵引连接系统中，拖车拖钩是承担动力传递、挂接可靠性的核心受力部件，本次呈现的50毫米规格螺栓固定式拖钩，是面向中重型牵引场景设计的成熟基础款结构，适配多数总质量在合规范围内的挂接作业需求。从实际应用场景来看，这类拖钩广泛用于货运卡车、重型工程车辆的尾部牵引挂接，可匹配对应规格的牵引环，实现主车与挂车、拖曳设备之间的刚性连接，在公路货运、场地设备转场、应急救援拖曳等工况下都能稳定发挥作用，相比快插式拖钩，螺栓固定的结构形式在长期大载荷交变受力的场景下，连接可靠性更有优势，能避免频繁挂接操作带来的锁止机构磨损隐患。

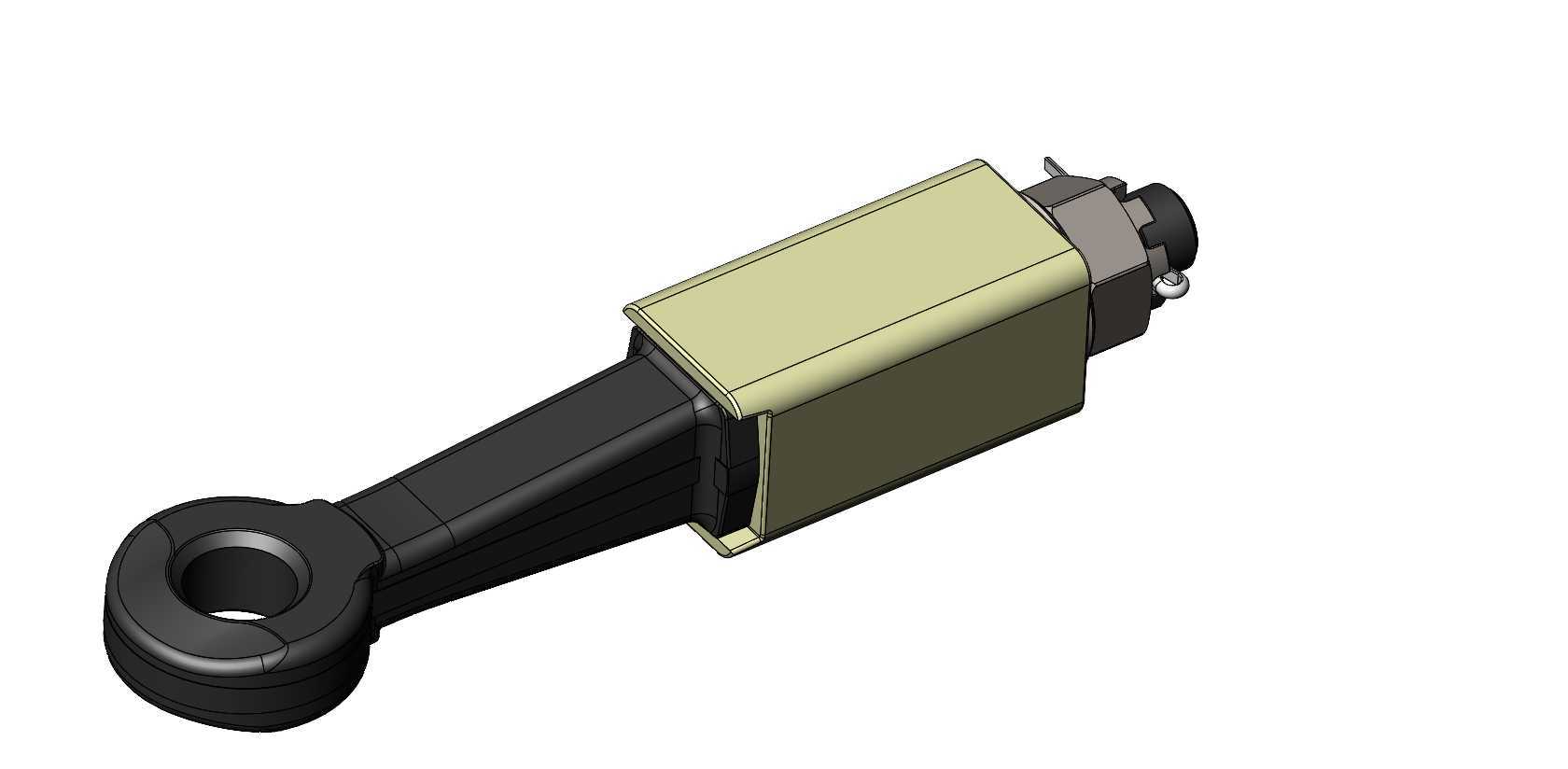

从功能特性层面拆解，该拖钩的核心功能是实现主车与被拖设备之间的可靠力传递，同时预留了合理的摆动余量，允许挂接状态下两车在垂直、水平方向存在一定角度偏差，适配非铺装路面行驶时的车架扭动、上下颠簸工况，避免刚性连接带来的应力集中断裂风险。拖钩的连接端采用标准50毫米内径的眼形环结构，这是行业内通用的牵引接口尺寸，可与同规格的牵引销、拖车环快速匹配，无需额外定制转接件，降低了现场挂接的适配成本。主体结构分为连接臂、安装基座两个核心部分，连接臂采用变截面设计，从眼形环端到基座端逐步过渡增厚，对应力传递路径上的截面模量做了针对性优化，在保证整体强度满足额定牵引力要求的前提下，尽可能减少冗余材料，控制部件自重。安装基座部分采用盒式包覆结构，内部预留了螺栓固定的安装孔位，可通过多组高强度螺栓与车架尾部的牵引安装座刚性连接，基座与连接臂的衔接位置做了大圆角过渡处理，避免应力集中在直角衔接处产生疲劳裂纹，这也是重型牵引部件设计中必须关注的细节——长期交变载荷下，应力集中位置的疲劳寿命往往决定了整个部件的使用周期。

从设计思路来看，这款基础型拖钩没有集成复杂的自动锁止、缓冲减震结构，核心设计目标是兼顾可靠性、通用性与维护便捷性，结构件多采用成熟的机加工+焊接工艺成型，零部件数量少，日常使用中仅需定期检查连接螺栓的预紧力、连接环的磨损量即可，无需对复杂锁止机构做拆解维护，非常适合作业环境复杂、维护条件有限的场景。外形尺寸方面，拖钩整体沿牵引方向的伸出长度经过严格校核，既保证挂接操作时有足够的操作空间，避免牵引环与车架尾部的其他部件发生干涉，又不会因为伸出过长增大尾部的通过角损失，防止车辆在爬坡、过坎时拖钩端部剐蹭地面。安装边界上，基座的安装孔位采用行业通用的孔距设计，可直接适配多数重型卡车原厂预留的牵引安装位，无需对车架做额外的打孔、焊接改装，降低了改装过程中对车架强度的破坏风险；连接臂的垂直高度与眼形环的中心高也匹配常规挂车牵引环的高度范围，挂接后不会出现牵引架上下倾斜角度过大的问题，保证行驶过程中牵引力始终沿水平方向传递，减少额外的分力对车架、拖钩造成的附加载荷。

在细节设计上，眼形环的内孔表面做了硬化处理，因为日常挂接使用中，牵引销与内孔会存在频繁的相对滑动、转动摩擦，表面硬化处理能大幅提升接触位置的耐磨性能，延长部件的使用寿命；连接臂的外轮廓做了圆滑过渡，没有尖锐的棱角，既避免了应力集中，也能减少挂接操作过程中对操作人员的磕碰伤害。基座的盒式结构不仅承担连接臂的固定作用，还能对连接臂的根部形成包覆式支撑，相比悬臂式的单固定结构，包覆支撑能大幅降低连接臂根部的弯曲应力，在承受突发冲击载荷时，能将力分散到更大的安装接触面上，避免局部应力超过材料的屈服强度。对于结构设计从业者而言，这类基础牵引部件的建模过程，核心是要准确还原力传递路径上的各个截面尺寸、安装孔位的位置精度，以及各个配合面的形位公差，尤其是眼形环的内孔尺寸、安装面的平面度，这些参数直接影响后续实际装配的适配性，如果建模时忽略了安装边界的干涉检查，很容易出现实际安装时与周边部件发生位置冲突的问题；而对于设备选型人员来说，这类50毫米规格的螺栓固定拖钩，是重型牵引场景下的通用选项，只要核对额定牵引力、安装孔位尺寸、牵引环中心高三个核心参数与自身车型匹配，就可以直接选用，无需做额外的结构改型。
