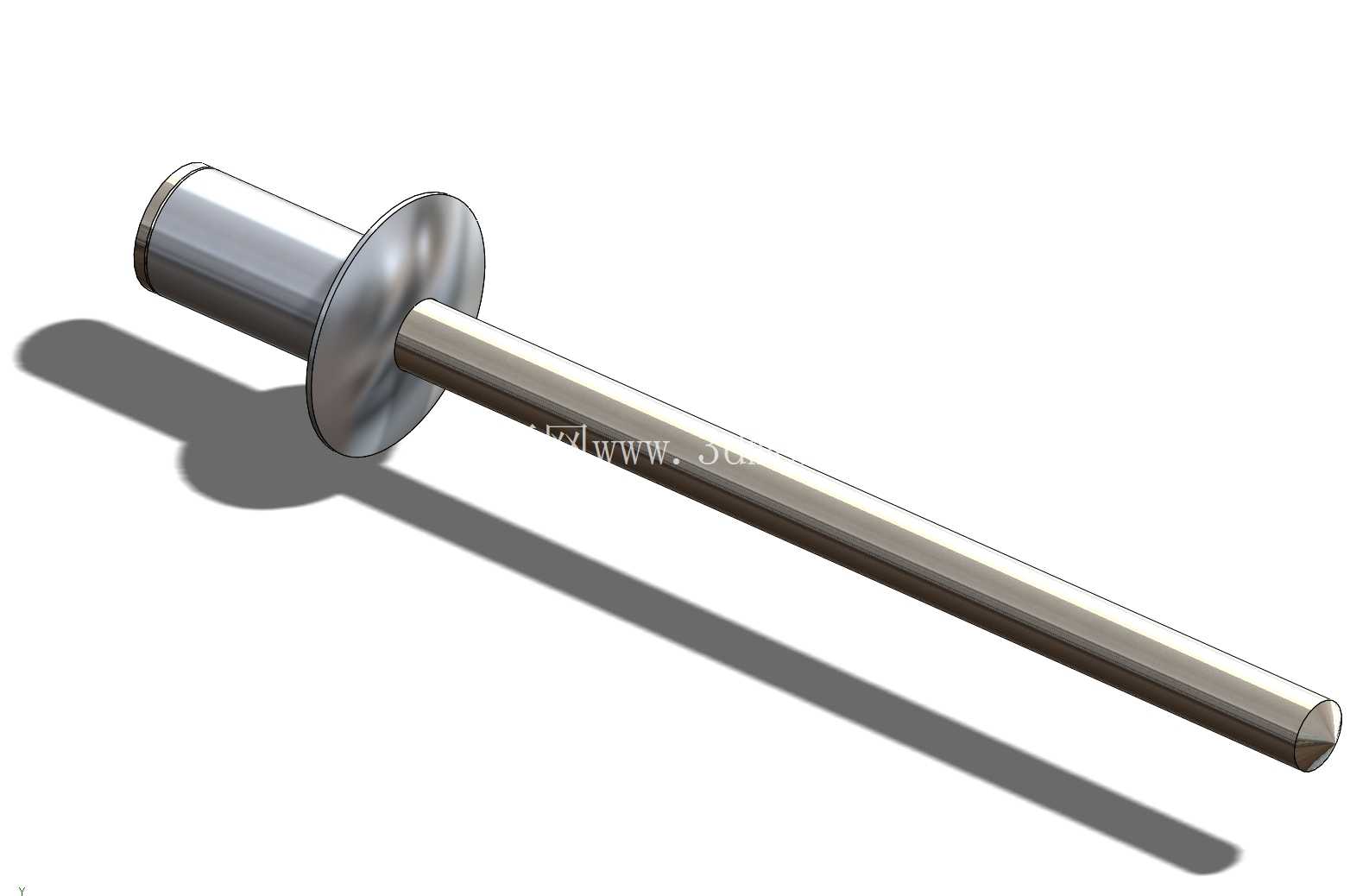

3.2mm×6mm规格圆头抽芯盲铆钉结构

在薄板连接、单面可达的装配场景中，抽芯盲铆钉始终是无法替代的紧固方案，尤其在通讯设备壳体装配、消费电子产品外壳拼接、小型五金件组焊后补装这类场景里，作业人员仅能从单侧接触工件，传统螺栓、实心铆钉需要双侧操作的特性完全无法适配，这款圆头盲铆钉就是针对这类单面紧固需求开发的标准连接件。

从实际装配的边界条件来看，这款铆钉的钉体直径为3.2mm，适配的预制安装孔直径通常控制在3.3-3.4mm区间，过大的孔径会导致铆接后钉体膨胀不充分，连接抗剪强度下降，孔径过小则会出现穿钉困难，甚至刮伤钉体表面铝氧化层影响防腐性能。铆钉的有效铆接长度为6mm，对应的被连接件总厚度适配范围在1.5-5mm之间，这个长度区间刚好覆盖消费电子外壳常用的0.8-2mm钣金层叠、通讯设备结构件1-3mm铝板拼接的常规厚度需求，不需要作业人员额外裁切钉芯，适配流水线快速装配的节拍要求。

结构设计上，这款铆钉采用铝合金钉体搭配钢制钉芯的组合，铝制钉体的延展性足够保证铆接过程中钉体在盲端顺利膨胀形成鼓包，贴合被连接件背面实现锁紧，钢制钉芯的抗拉强度足够提供拉铆时的拉力，在铆接到位后钉芯的断点会精准断裂，断口位置与钉体端面基本齐平，不会出现钉芯突出刮伤后续装配线材、或者钉芯凹陷过深导致锁紧力不足的问题。圆头的钉帽设计在铆接完成后，会在工件正面形成均匀的环形压紧面，相比沉头铆钉不需要工件预制沉孔，对薄板的平面度影响更小，同时压紧面的接触压强分布更均匀，在薄铝板、印刷电路板这类脆性基材上铆接时，不会出现压穿基材、基材局部开裂的问题。

建模过程中针对铆钉的实际使用状态做了配置化处理，分别对应未铆接的原样状态与铆接完成后的弹出锁紧状态，结构设计人员在做整机装配模拟时，可以直接切换配置来模拟实际铆接后的干涉情况：未铆接状态下钉芯突出钉体尾部，长度方向的尺寸需要预留足够的穿钉操作空间，通常在装配工位侧要预留至少15mm的拉铆枪操作空间；铆接完成后钉芯断点断裂，尾部多余的钉芯被拉铆枪抽出，盲端形成的膨胀鼓包直径约为6mm，设计时需要在工件背面预留足够的鼓包容纳空间，避免鼓包与内部其他元器件、结构件产生干涉。

从实际使用的功能特性来看，这款铝制盲铆钉的抗剪强度约为1200N，抗拉强度约为800N，足够满足消费电子、通讯设备类产品的结构连接强度需求，同时铝材质的抗腐蚀性能可以适配多数室内使用场景，不需要额外做表面防锈处理，铆接完成后不需要二次返工，装配效率比传统螺丝连接高3倍以上，也不需要在工件背面预留螺母安装的操作空间，对紧凑结构的设备设计非常友好。在做结构选型时，设计人员需要注意，这类盲铆钉属于不可拆卸连接，一旦铆接完成只能通过破坏铆钉的方式拆除，所以在需要后期维护拆解的位置不适合选用，更适合永久紧固、不需要后期拆解的结构连接位。
