M4短尺寸法兰头开口滚花盲铆螺母结构

　　在薄板类零部件的连接设计场景中，铆接紧固件的选型往往直接决定装配效率与连接可靠性，尤其是通讯设备壳体、小型电控箱、精密仪器外罩这类厚度在0.5-2mm区间的钣金构件上，传统攻丝方案极易出现滑牙、螺纹牙型不足的问题，焊接螺母又会带来热变形、焊渣残留、表面镀层破坏的缺陷，这类场景下法兰头滚花盲铆螺母的应用优势十分突出。这款M4规格的短型铆螺母，专门适配6.0mm的安装孔径，设计时特意做了法兰头与本体的分体滚花结构，法兰盘端面的滚花齿在铆接完成后会嵌入钣金件表面，既可以防止螺母在安装螺丝时跟转，又能增大法兰与板材的接触面积，分散铆接位置的压应力，避免薄板材被压溃变形。

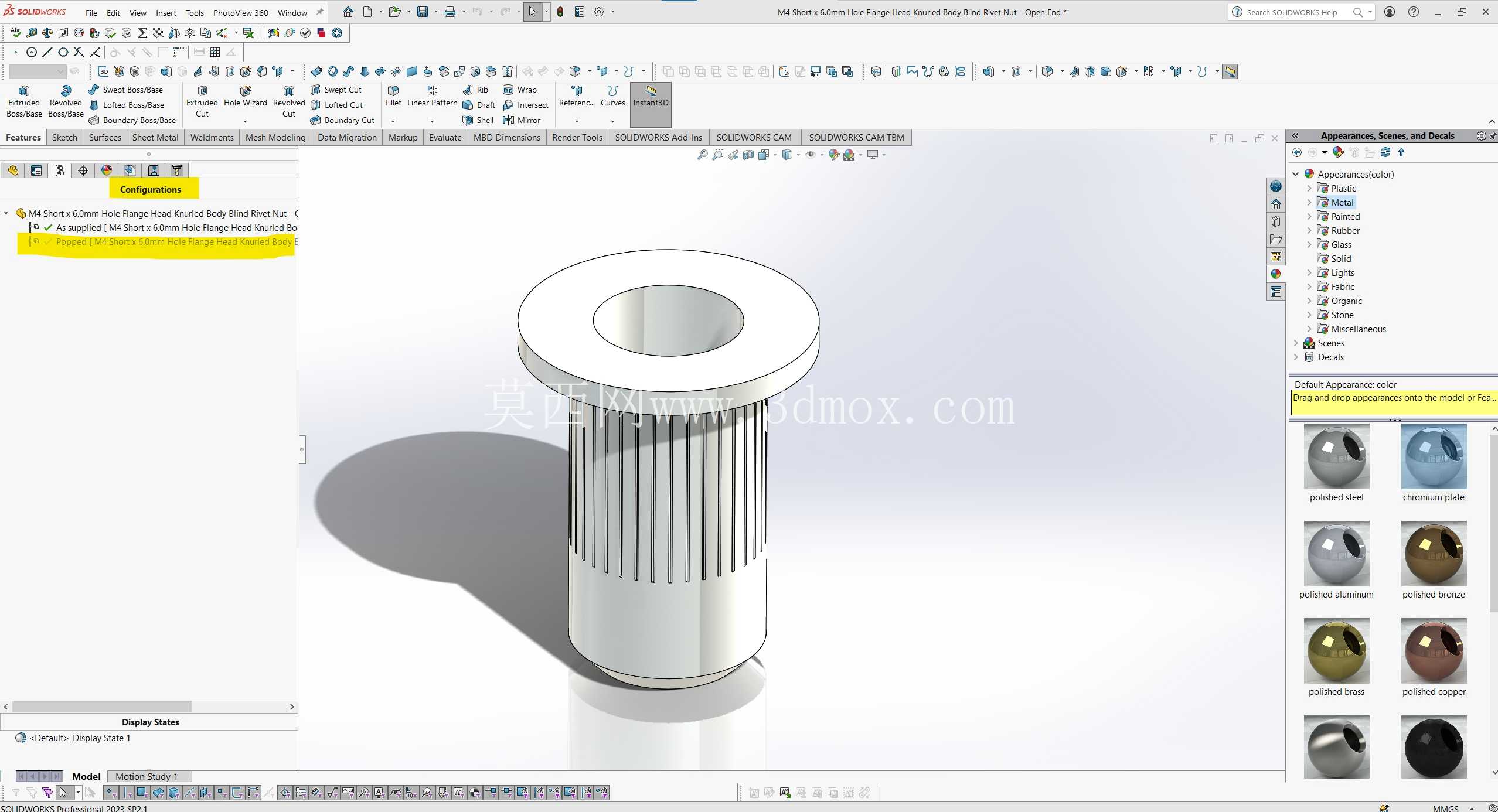

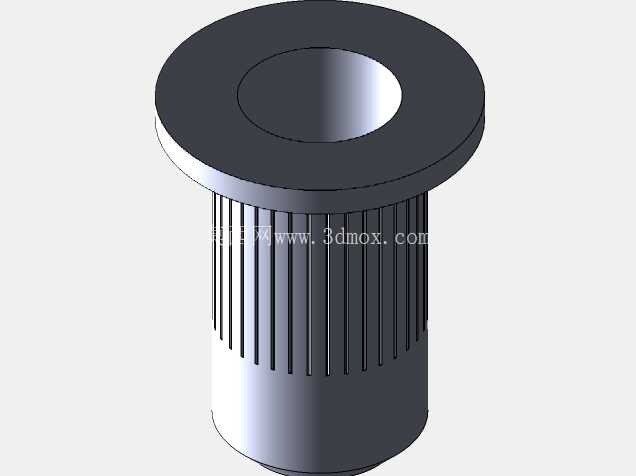

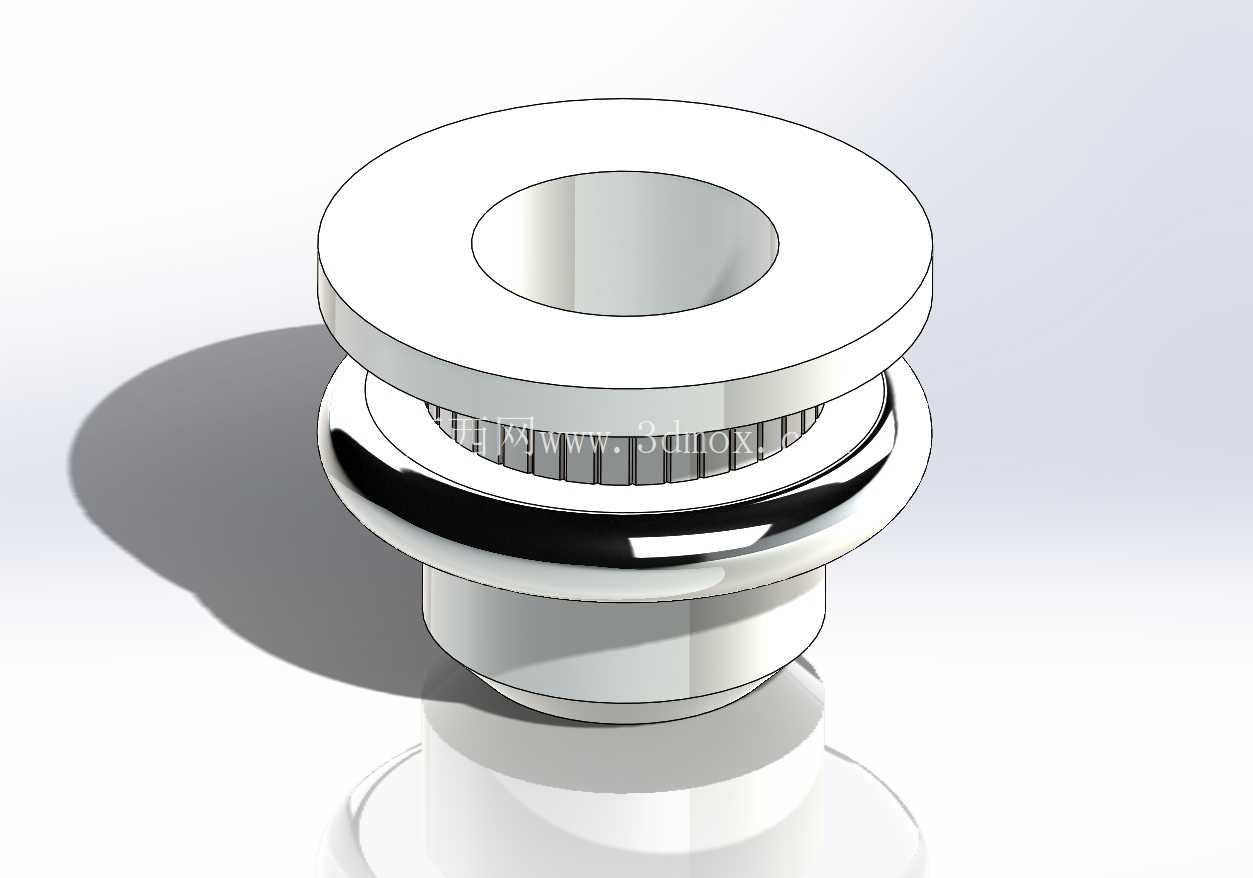

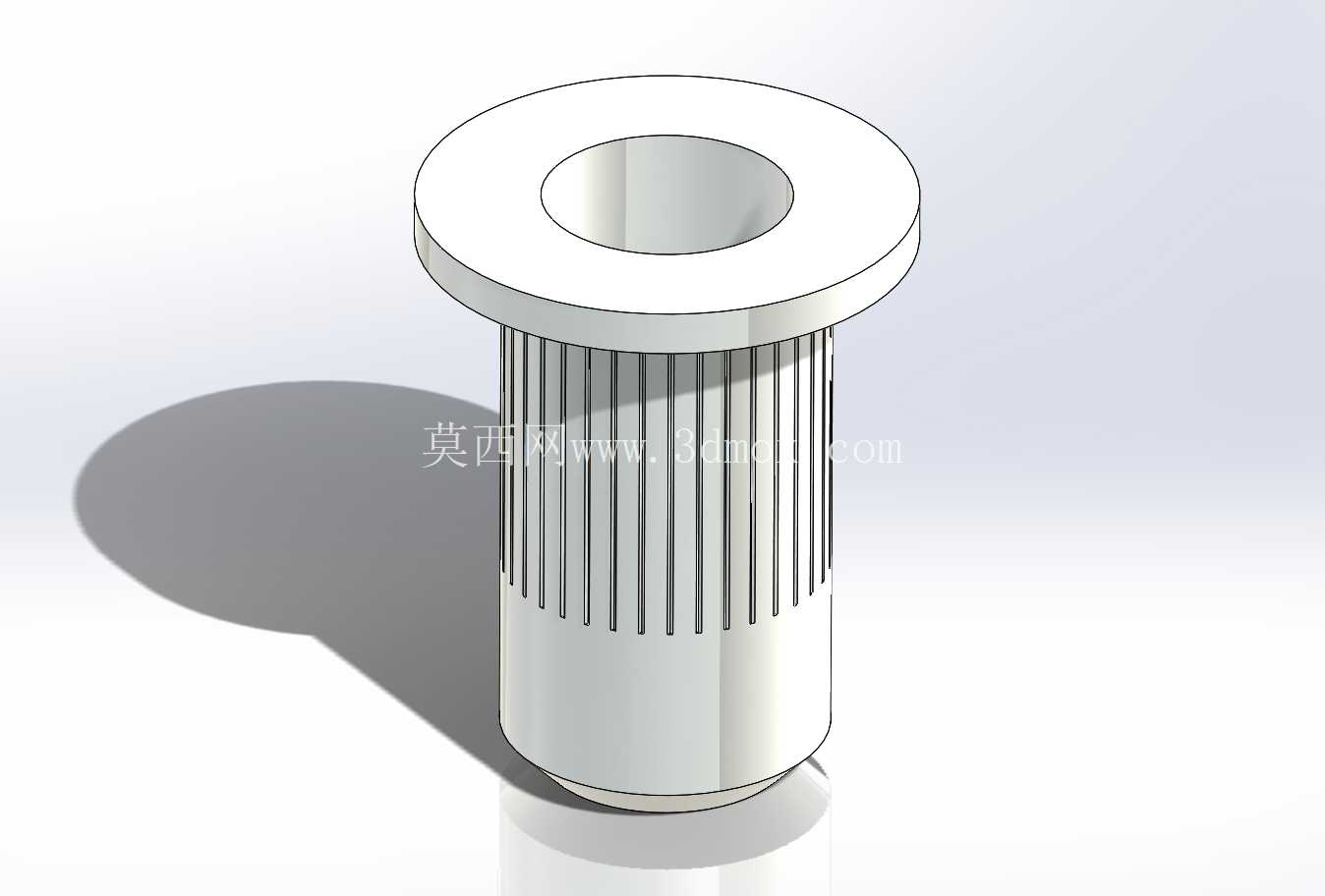

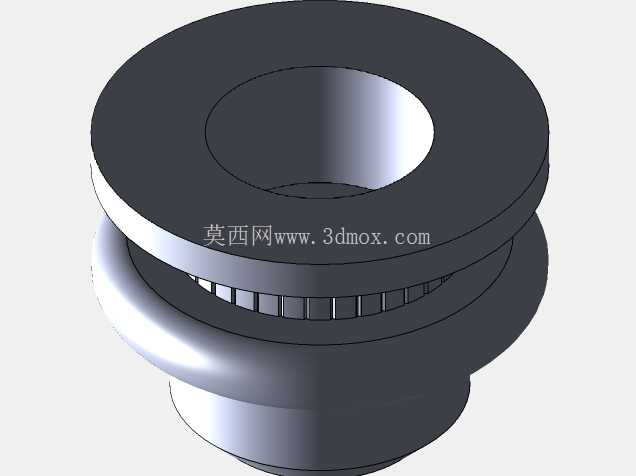

　　不同于通体型铆螺母，这款盲铆结构的尾端为封闭设计，铆接完成后可以阻挡灰尘、水汽从安装孔进入设备内部，对于有一定防护等级要求的户外通讯设备、车载电子壳体来说，能减少额外的密封工序。设计阶段做了两种装配状态的配置切换，一种是未铆接的自由状态，能清晰展示螺母本体的滚花排布、法兰盘厚度、导向段锥度，方便结构工程师在做装配干涉检查时，核对零件来料状态与安装路径的间隙；另一种是完成铆接后的压合状态，能直观呈现铆接后螺母在板材两侧的突出高度、变形段的膨胀范围，方便在做堆叠装配时预留足够的空间余量，避免和相邻的PCB板、线束、内部结构筋位产生干涉。

　　安装边界上，这款短款铆螺母的适配板材厚度覆盖0.5mm到2mm的常规钣金区间，最小适配板厚1.63mm的参数设置，刚好匹配通讯设备常用的1.5mm、2mm冷轧钢板或者铝合金板的加工需求，6.0mm的安装孔径属于M4铆螺母的常规推荐开孔尺寸，开孔公差可以控制在+0.1mm范围内，既不会因为孔径过小导致铆接时本体膨胀困难，也不会因为孔径过大出现铆接后松动、拉脱力不足的问题。法兰盘的外径设计比常规光面铆螺母稍大，在铆接后能在板材表面形成更大的承压面，即使是1mm以下的超薄钣金，也不会因为铆接压力过大导致板材表面出现凹陷、变形，影响外观平整度。

　　本体的滚花段采用直纹滚花设计，滚花齿的高度控制在0.2mm左右，既能保证铆接过程中齿牙顺利嵌入板材，提供足够的抗扭力矩，又不会因为齿牙过高导致铆接后法兰盘和板材之间存在缝隙，影响连接的紧密性。开口端的导向锥度做了15度的倒角处理，在自动化铆接工序中，能够让铆枪的拉杆快速对准螺母内孔，减少对位时间，提升批量装配的效率，同时在后续装配螺丝时，也能对螺丝起到导向作用，避免螺丝斜向拧入损坏内螺纹。在实际选型应用中，这款铆螺母适合用在通讯设备的壳体拼接、内部安装支架固定、接地端子连接等位置，尤其是设备后期需要反复拆装维护的部位，铆接后的内螺纹可以承受多次螺丝拧入拧出，不会像薄板直接攻丝那样经过三五次拆装就出现滑牙失效的问题。建模过程中对铆接变形段的壁厚做了均匀化处理，保证铆接时膨胀变形均匀，不会出现局部开裂、铆接不牢的情况，内螺纹的精度按照6H级公差建模，和常规M4机牙螺丝的适配性良好，不会出现螺纹过紧拧入困难或者过松间隙过大的问题。法兰盘和本体的衔接位置做了R0.3的圆角过渡，避免应力集中，在承受拉拔力的时候不会在衔接位置出现断裂，整体的结构尺寸完全适配市面上常规的手动铆螺母枪、气动铆螺母枪的拉铆行程，不需要额外定制专用铆接工具，车间现有装配工具即可直接使用，能降低生产环节的工具采购成本。
