工业级C型夹持工装结构设计

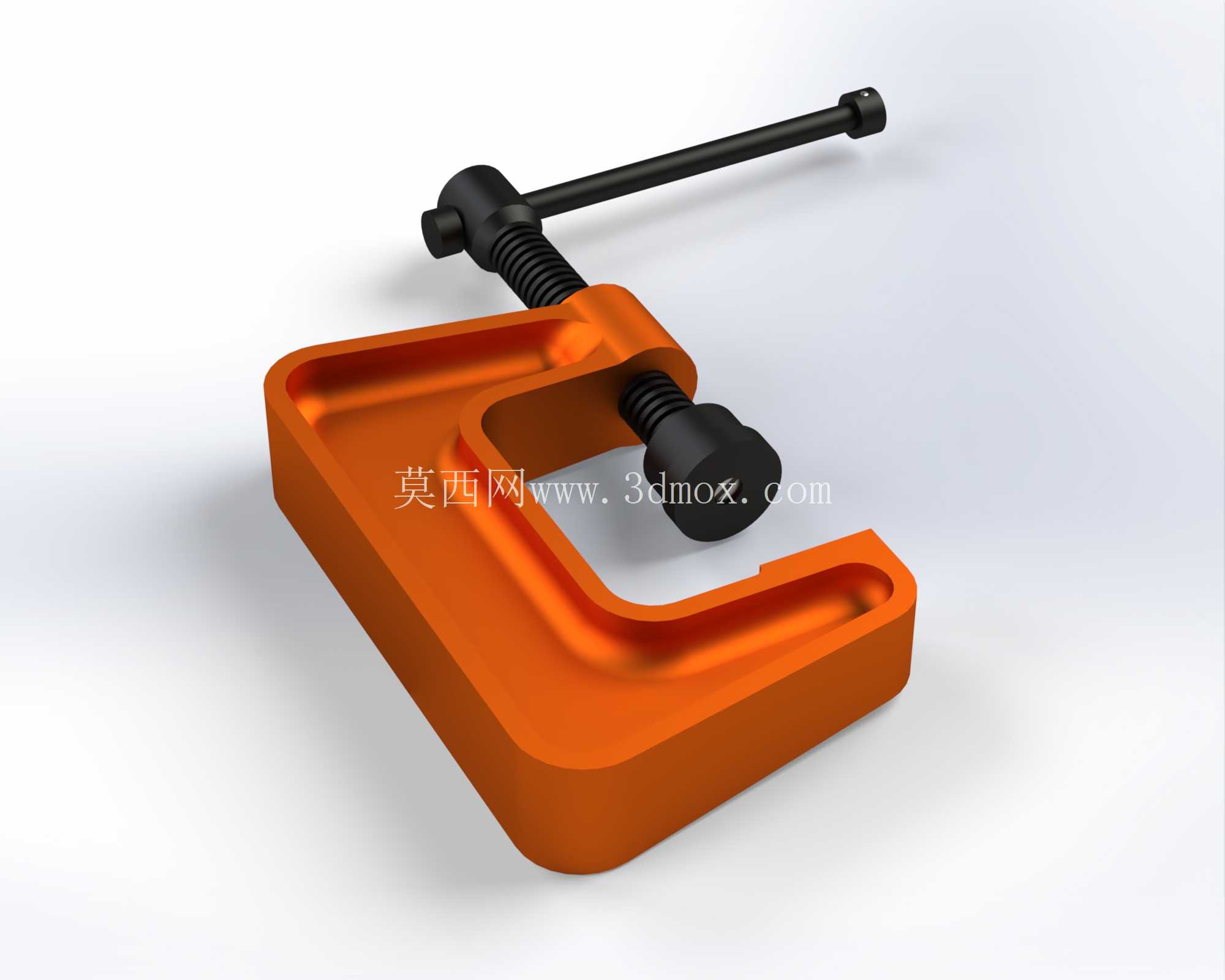

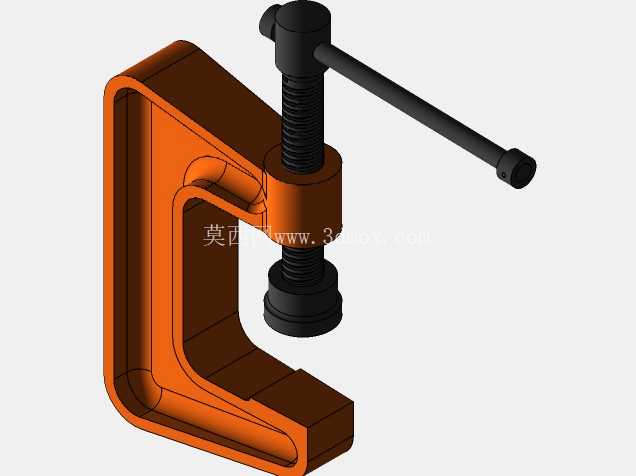

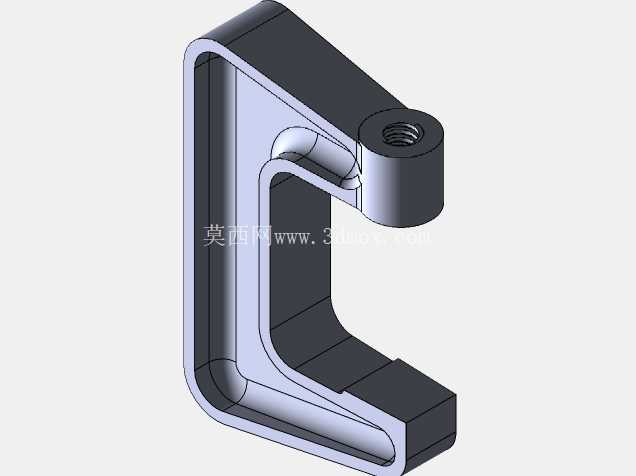

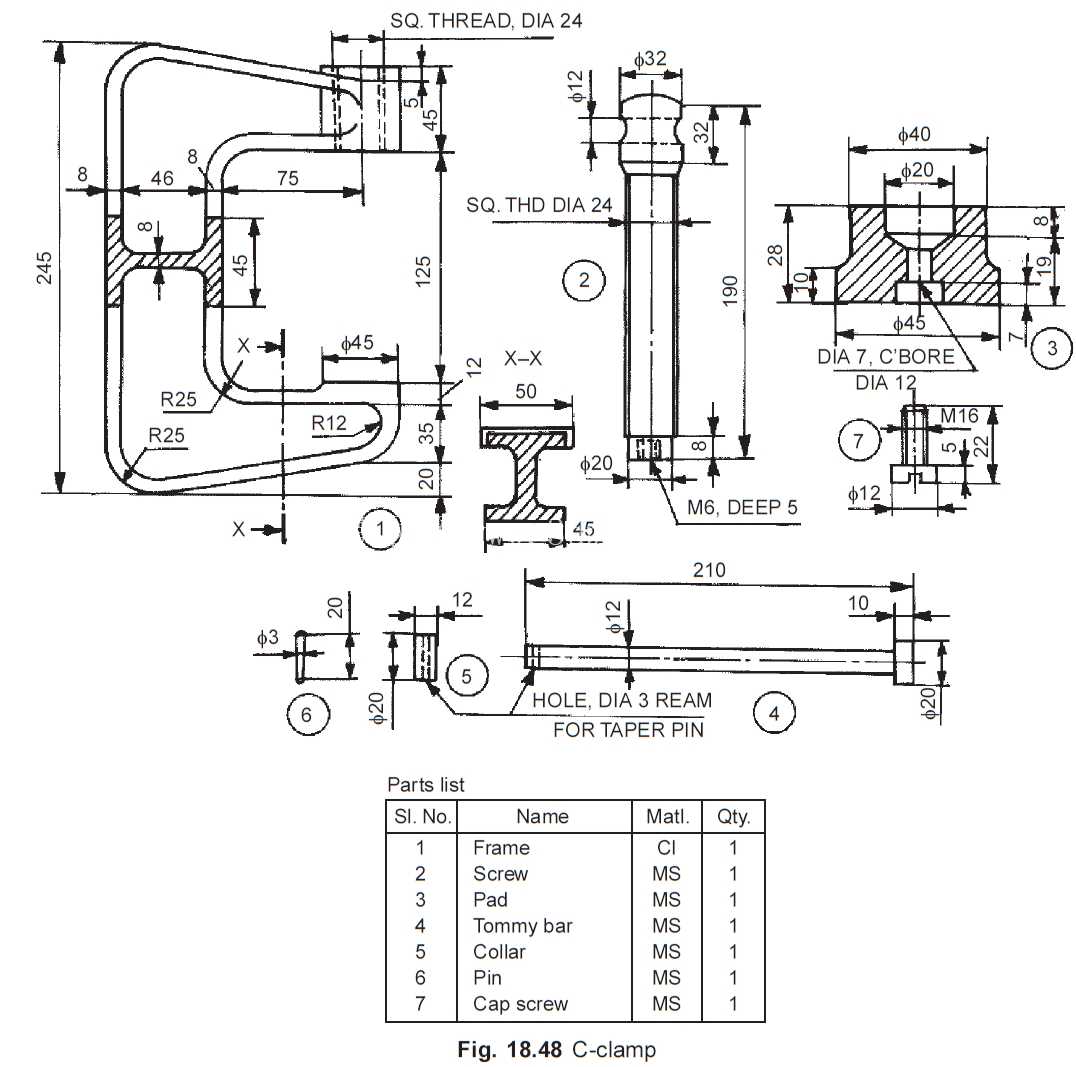

　　在机械装配、工件固定、钣金加工、木工拼接甚至小型零部件焊接的作业场景里，C型夹都是一线操作岗离不开的基础夹持工具，这类夹具体积小巧但夹持力输出稳定，不需要复杂的安装固定流程，能快速适配不同厚度的工件临时夹紧需求，不管是维修现场的应急固定，还是生产线上的工序辅助定位，都能看到这类夹具的应用。这款C型夹的整体结构采用一体式C形框架作为受力主体，框架截面做了等强度的过渡设计，在螺杆施压的受力路径上，框架的壁厚做了针对性加厚，避免长期夹持受力后出现框架开口变形、夹持精度下降的问题，框架内侧的两个夹持端面做了平行度公差控制，夹紧时能保证两个接触面完全贴合作业面，不会出现局部压接、工件翘起的情况。

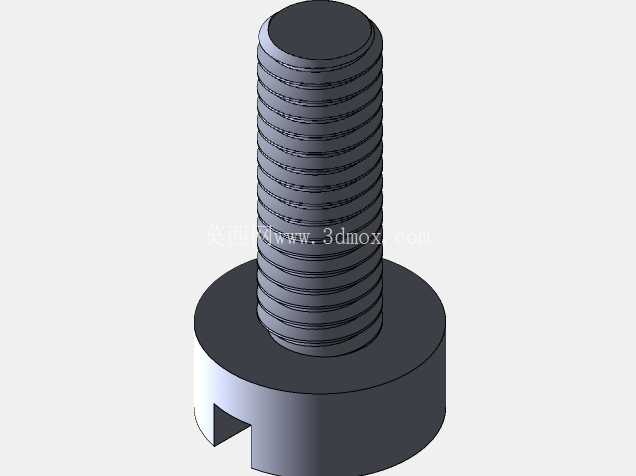

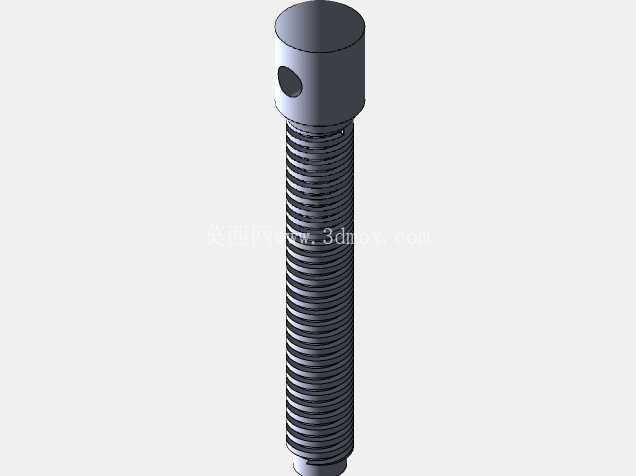

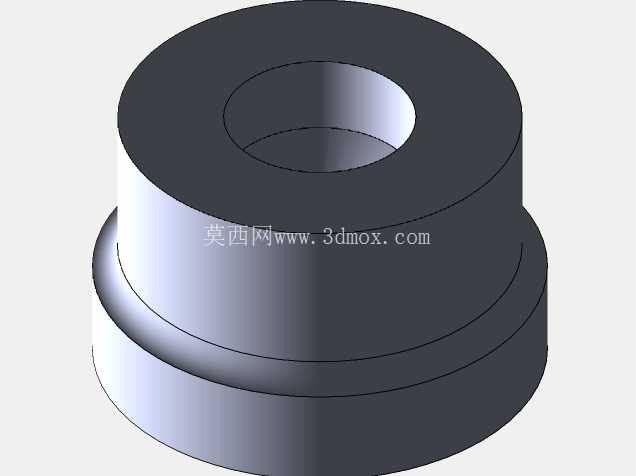

　　夹紧调节部分采用梯形传动螺杆，相比普通三角螺纹，梯形螺纹的螺距更大，传动效率更高，同时具备更好的自锁性能，夹紧后不会因为作业过程中的振动出现螺杆回退、夹持力松脱的问题，螺杆的一端设计了穿杆式的加力手柄，不需要额外配套扳手，直接穿入配套的金属杆就能施加更大的拧紧力矩，获得足够的夹持力，螺杆的压接端做了可活动的压头设计，压头和螺杆端部采用小间隙的活动连接，夹紧过程中压头可以自适应贴合工件表面，不会因为螺杆转动带动压头摩擦工件表面，造成工件表面的划伤或者压痕。

　　从实际使用的安装边界来看，这款C型夹的最大开口距离可以覆盖常规小型工件的夹持厚度需求，框架的喉深尺寸经过优化，既保证了足够的伸入距离，能夹持距离工件边缘有一定深度的位置，又不会因为喉深过大造成框架受力时的弯曲变形，整体外形尺寸适配单手操作的握持需求，作业时可以单手握持框架定位，另一只手转动加力杆完成夹紧，不需要额外的辅助人员配合。设计过程中重点考虑了长期使用的磨损问题，螺杆和框架的螺纹配合部位做了表面硬化处理，降低频繁松紧过程中的螺纹磨损量，延长夹具的整体使用寿命，框架的边角位置都做了圆弧过渡处理，避免作业过程中尖锐边角划伤操作人员，符合手动工具的安全设计要求。

　　在不同的作业场景下，这款C型夹可以搭配不同材质的保护垫片使用，比如夹持表面光洁度要求高的铝件、塑料件时，可以在压接面垫上橡胶或者铜质垫片，避免压伤工件表面；在焊接作业场景使用时，框架的铸铁材质具备足够的耐高温性能，不会因为焊接飞溅造成框架结构的损坏；在木工粘接作业中，稳定的夹持力可以保证粘接面紧密贴合，不需要额外施加外力固定，等待粘接剂固化的过程中夹具可以保持稳定的压力输出，不会出现应力松弛的问题。和传统的固定工装相比，这类C型夹的灵活性更强，不需要根据工件的尺寸定制专门的夹具，只要在夹持行程范围内，都可以快速完成装夹，特别适合多品种小批量的生产作业场景，以及现场维修、户外安装这类没有固定工装配套的作业环境，整体结构没有复杂的易损零件，日常维护只需要定期在螺纹部位涂抹润滑脂，保证螺杆转动顺畅即可，不需要复杂的保养流程，能适应车间多粉尘、多油污的作业环境，长期使用也不会出现卡滞、失效的问题。
