双环铰接式金属连接构件结构设计

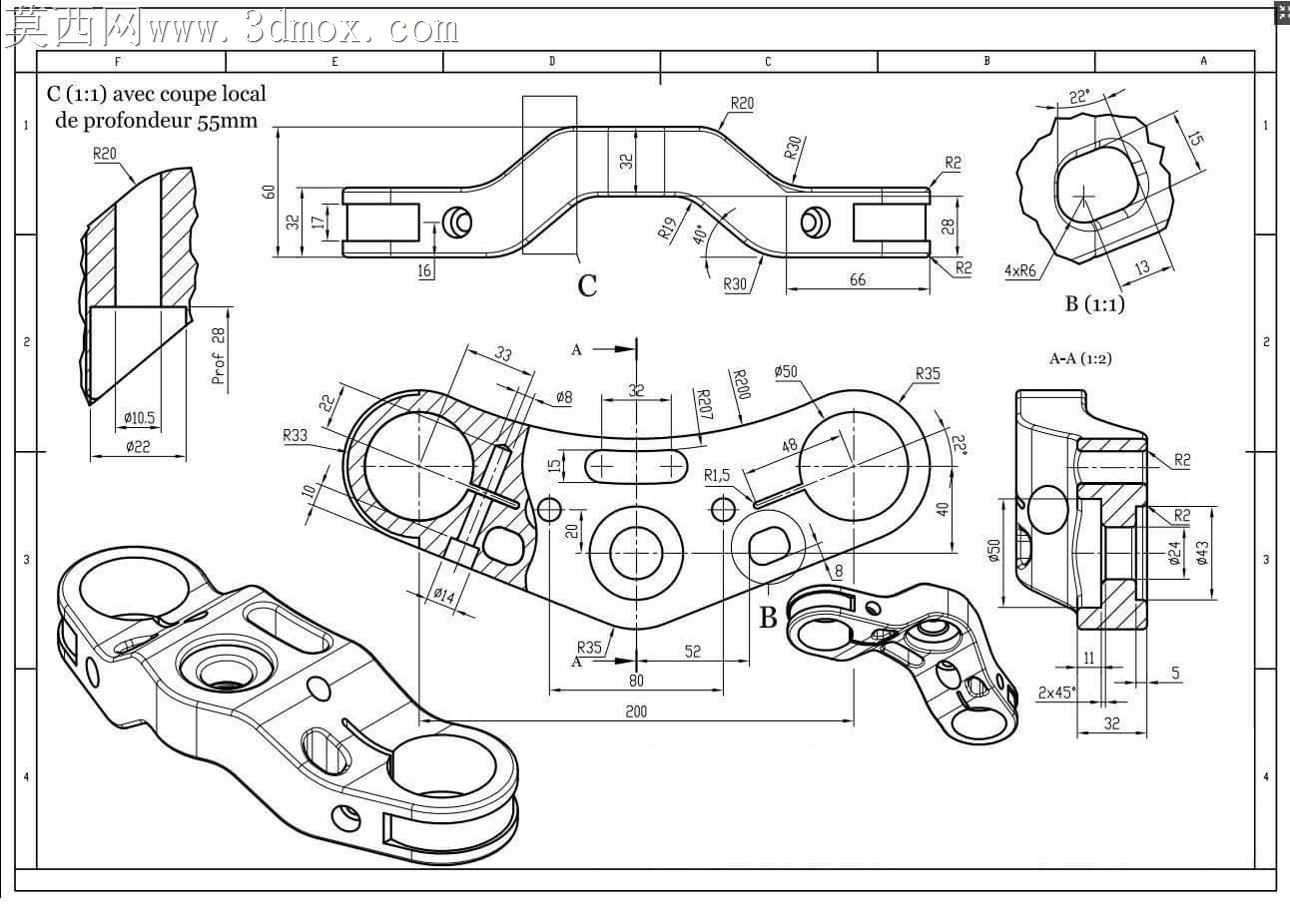

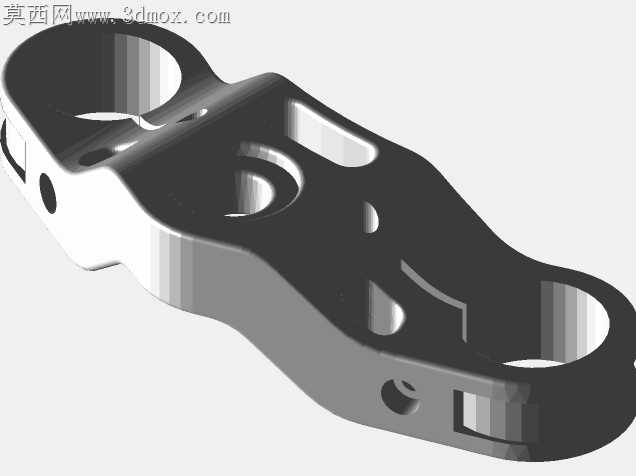

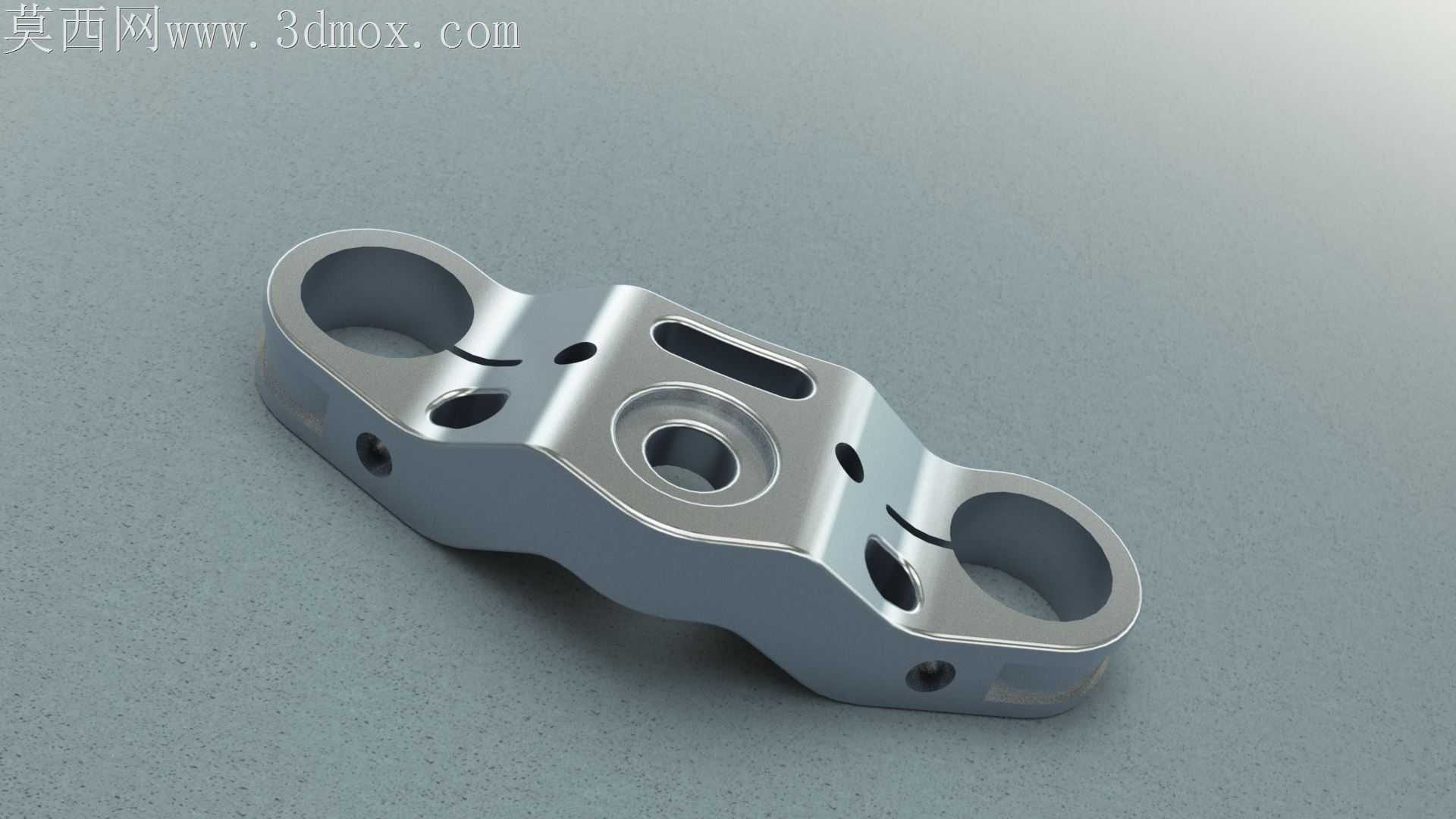

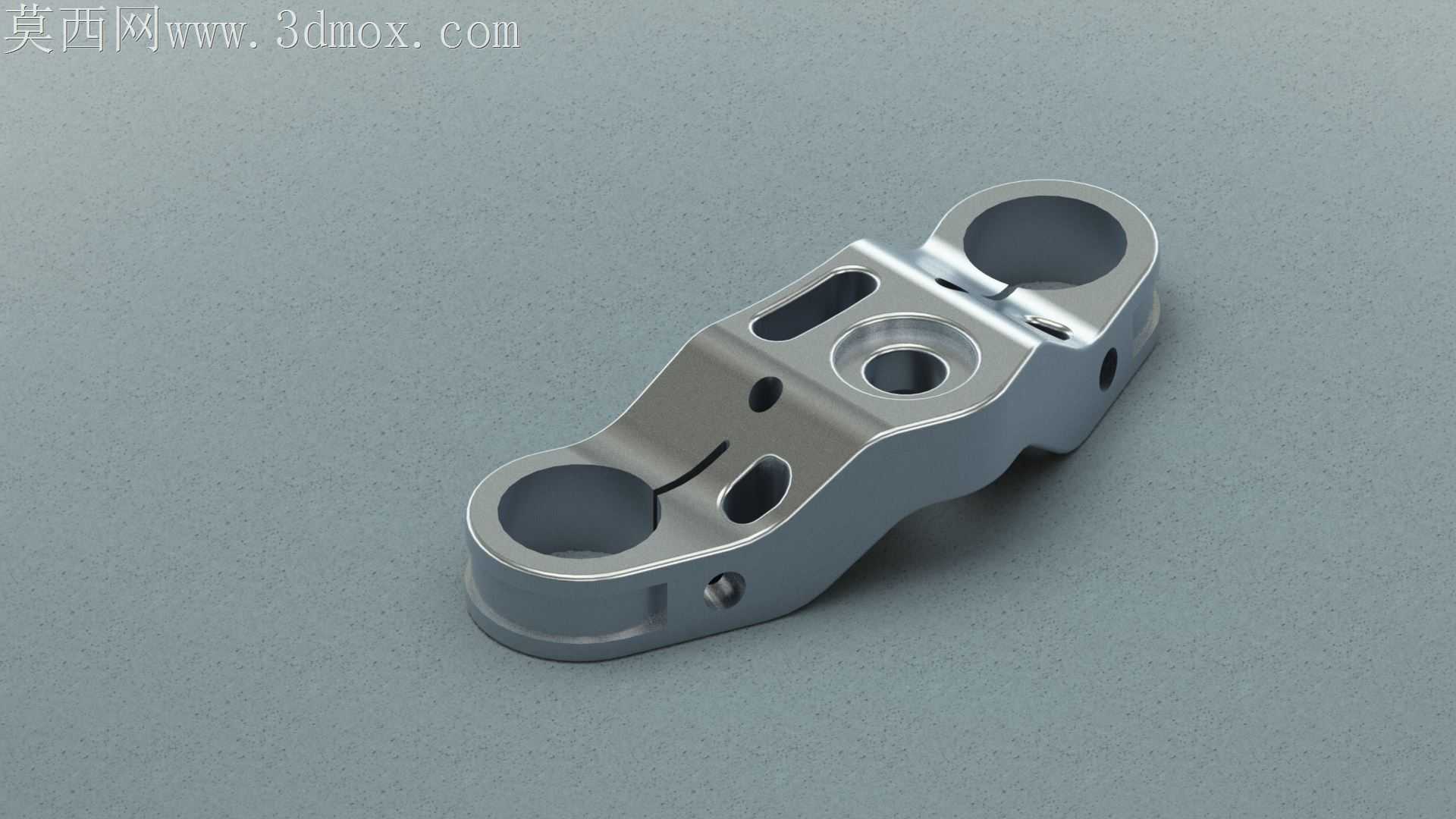

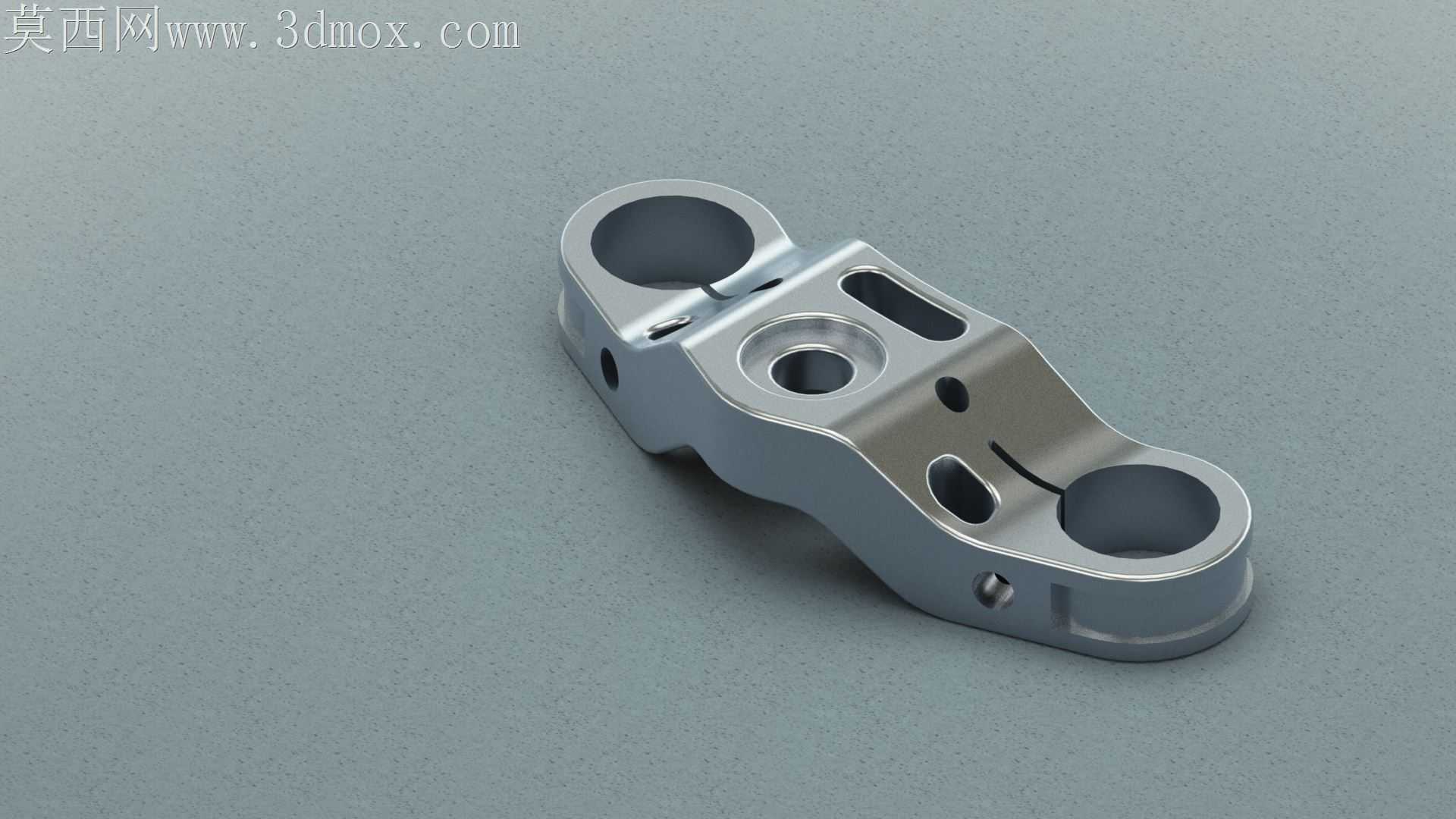

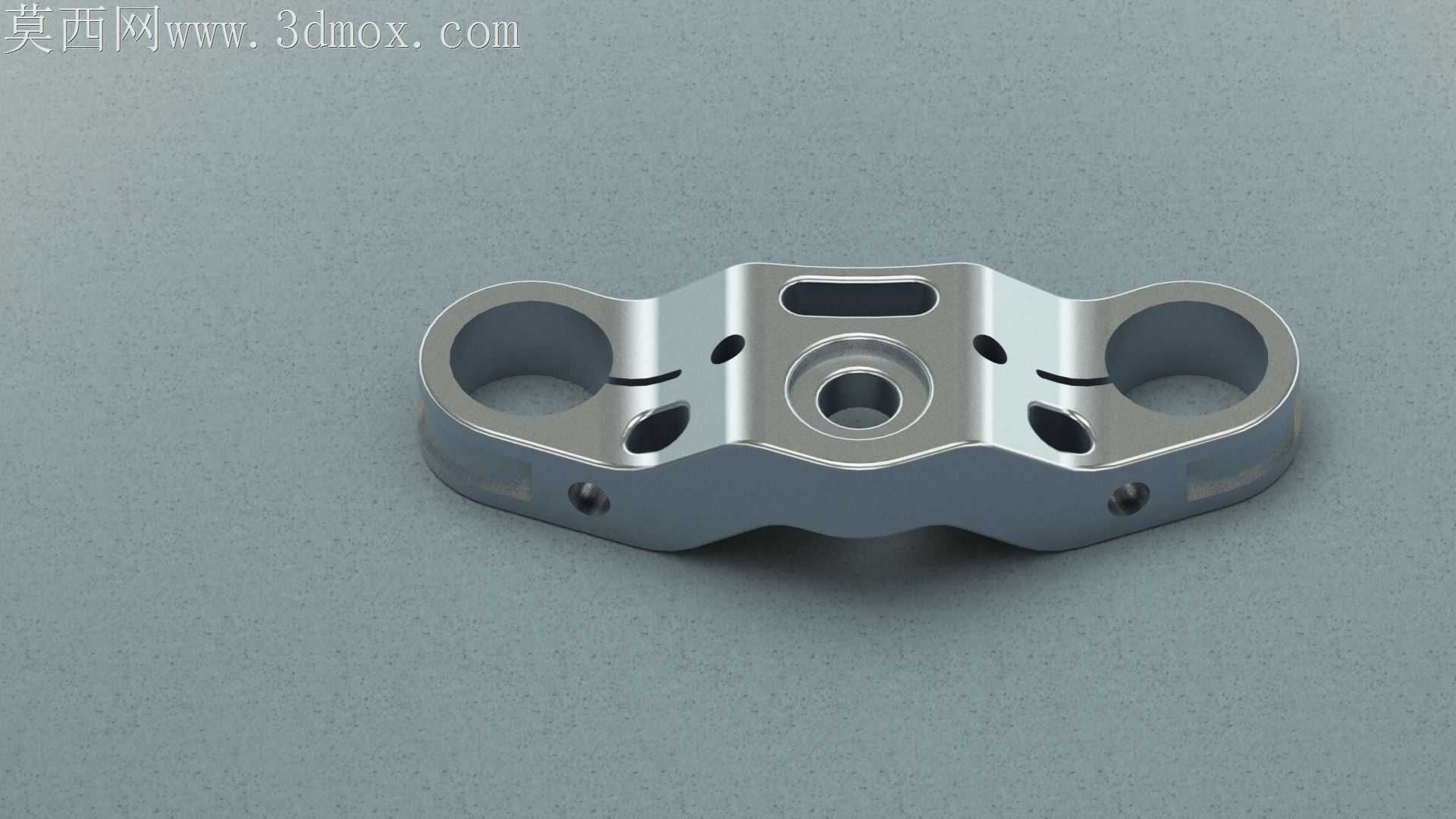

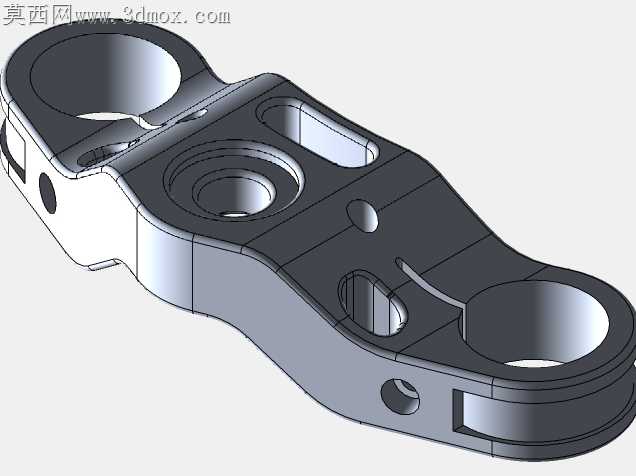

常规双端铰接连接座在高频往复载荷工况下，最容易出现的失效点集中在环根应力集中区与孔位边缘的疲劳开裂，不少量产件为了规避断裂风险盲目加厚环壁，反而带来整体重量超标、铰接转动卡滞的问题。这款构件在环根位置做了渐变式的圆弧过渡，没有采用生硬的直角衔接，过渡段的壁厚从环壁向中间基体平滑递变，既没有额外增加过多材料重量，又能把铰接处传递来的径向载荷均匀分散到整个基体平面，避免应力在环根位置扎堆聚集。中间区域的沉头同轴孔做了两级台阶设计，大直径沉台用来容纳紧固件的端头，避免螺栓头突出构件表面剐蹭周边配套零件，小直径的通孔公差控制在H7区间，和配套销轴配合时既能保证转动顺畅，又不会出现径向窜动过大的问题。侧面分布的多个小孔并非随意排布，靠近环根的两个斜向小孔是用来安装限位卡簧的，装配时卡簧嵌入环内的卡槽，能限制铰接销轴的轴向窜动，不会出现销轴脱出的隐患；基体侧面的螺纹孔用来安装定位顶丝，调整好铰接间隙后顶丝抵紧销轴表面，能长期保持配合间隙不发生变化，避免长期使用后间隙变大产生晃动。基体上的长圆形腰型孔留足了装配调整余量，现场安装时不用苛求安装孔位的绝对精度，能顺着腰型孔的长度方向微调构件的固定位置，补偿前期加工或者装配带来的位置误差。构件底部的波浪形轮廓不是单纯为了外观好看，每一处内凹的位置都刚好对应内部应力最小的区域，把这些不受力的区域铣去多余材料，能在不降低整体结构强度的前提下减轻零件自重，适配对重量有严格要求的运动机构。表面的光影呈现能清晰看到棱边处都做了极小的倒角处理，没有锋利的锐边，既避免装配时划伤操作人员，也能消除热处理环节棱边处的应力集中隐患，减少淬火后出现微裂纹的概率。这类构件的结构设计逻辑完全围绕实际工况的痛点展开，每一处孔位、每一段轮廓、每一个过渡圆弧都有对应的工程考量，没有多余的装饰性结构，对于机械结构实训来说，能很好地体会到结构设计中强度、重量、装配便利性三者之间的平衡取舍，不用追求极致的参数化完美，而是在各类约束条件下找到最适配实际需求的结构方案。
