卧式单级离心泵整机装配结构

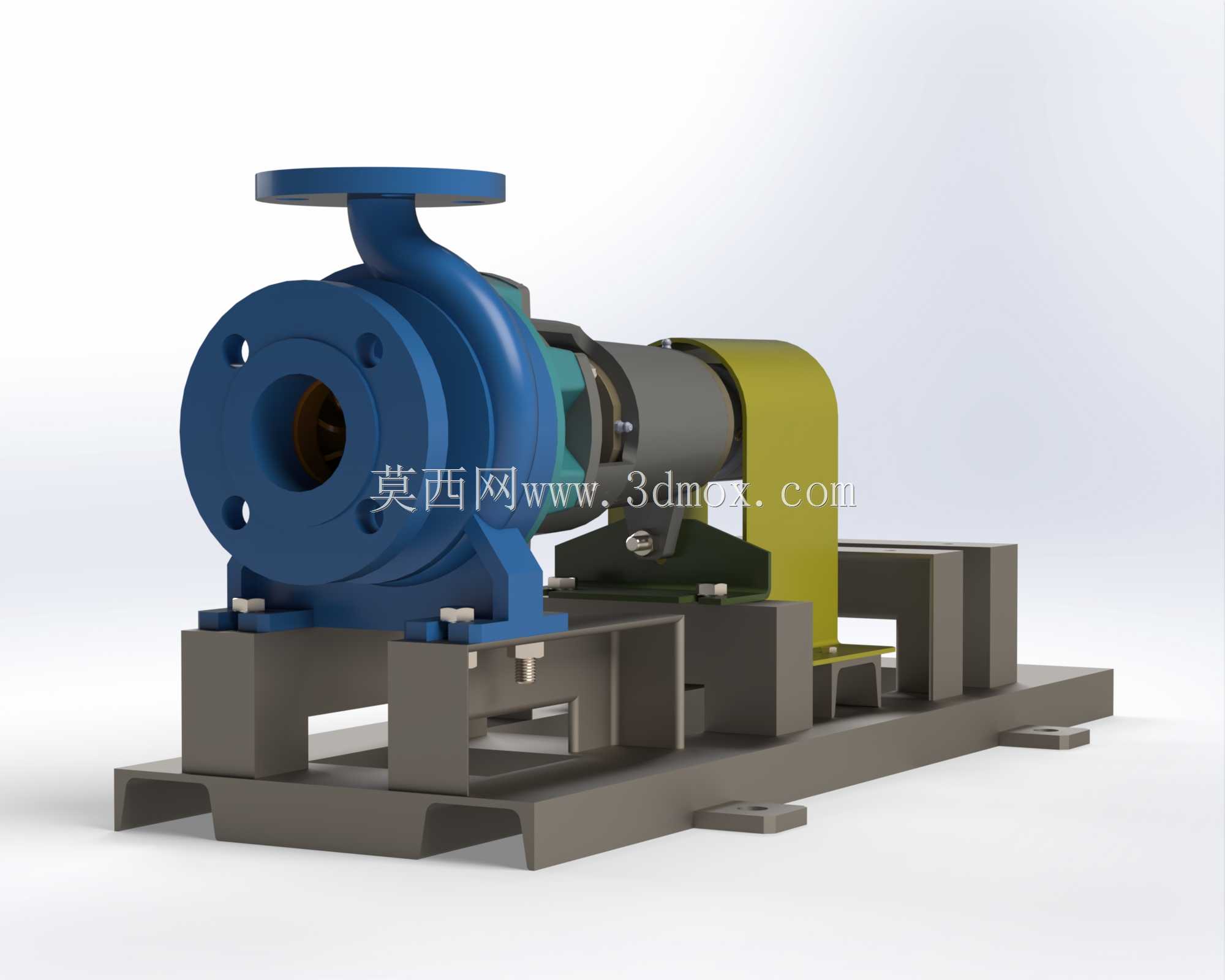

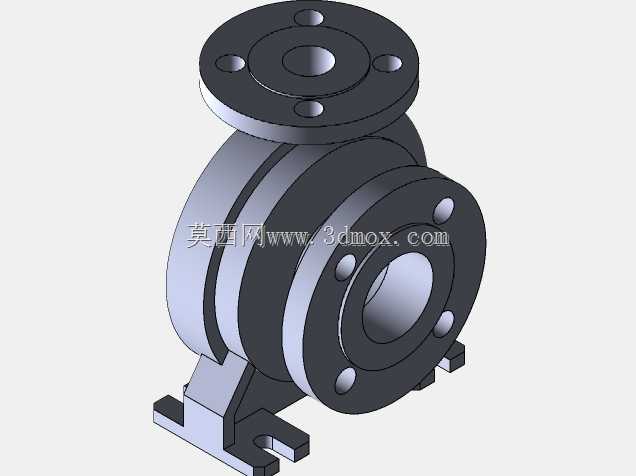

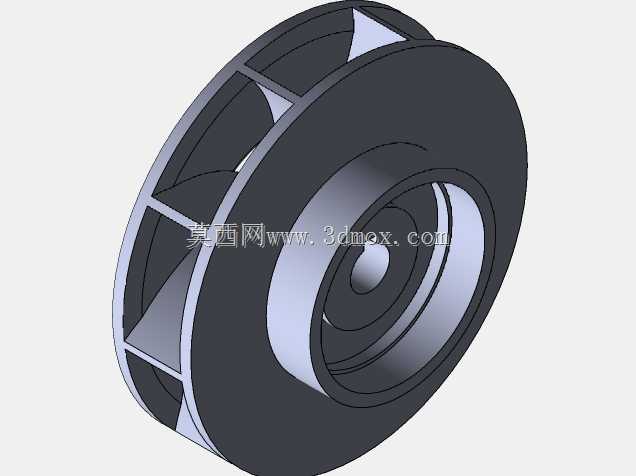

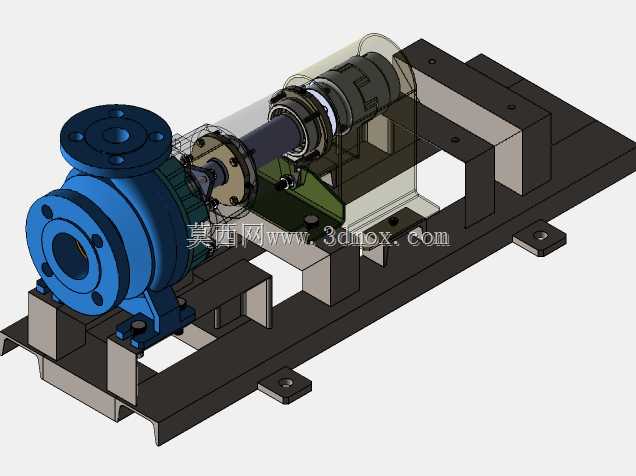

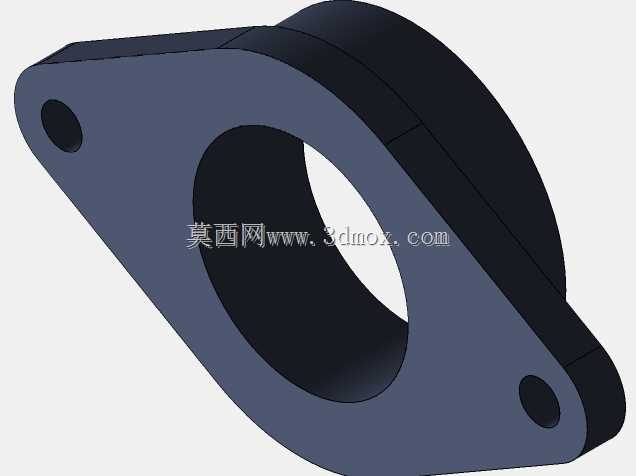

　　这套卧式单级离心泵的三维装配结构，围绕工业流体输送场景中最常见的清水、低粘度介质输送需求搭建，整体采用泵头-联轴器护罩-驱动电机-共用底座的经典卧式布局，在化工循环水、暖通空调供水、工厂给排水、机床冷却系统、小型液压站供油回路中都有广泛适配性。建模时首先从泵体的流道核心入手：前端蓝色蜗壳泵体采用轴向进水、径向向上出水的结构，进水口为带均布螺栓孔的圆形法兰，可直接对接现场进水管道，出水口为顶部朝上的法兰接口，匹配管路向上布设或者转弯接入主管路的安装需求；蜗壳内部的流道型线按照等速蜗壳的扩散规律构建，叶轮封闭在蜗壳腔体内部，叶轮入口正对轴向进水口，介质轴向进入叶轮后经叶片做功获得动能，再沿蜗壳流道逐步扩压，

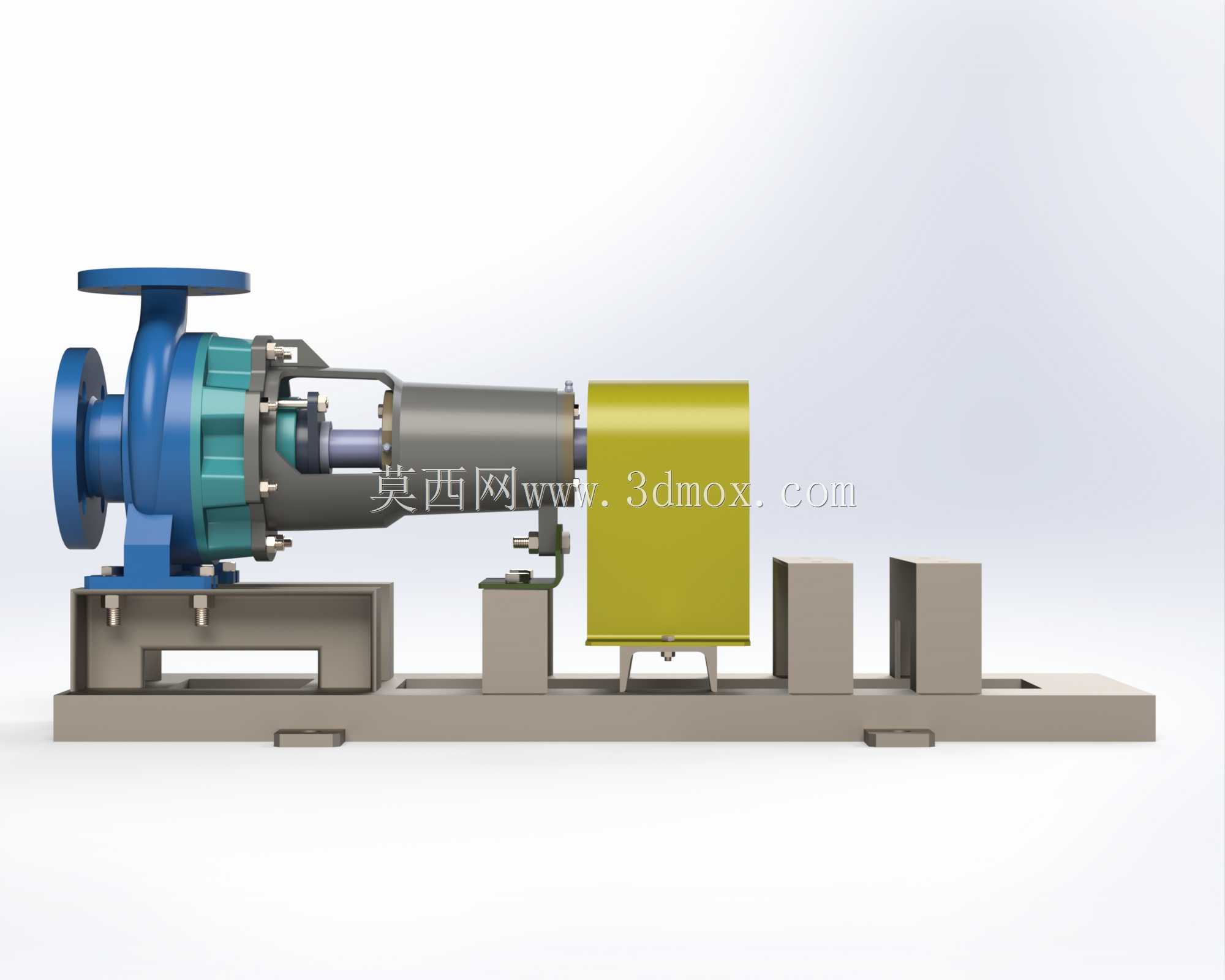

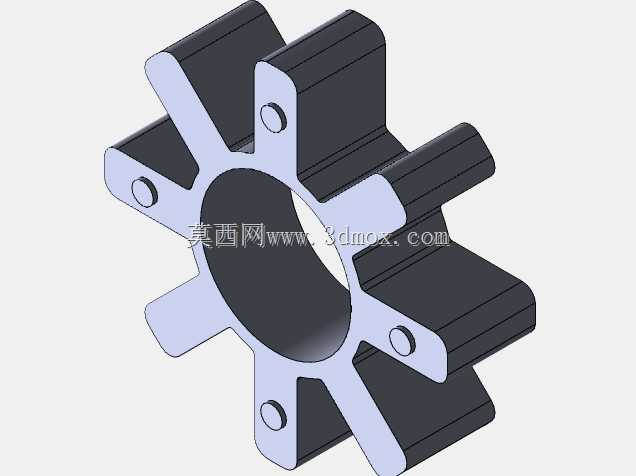

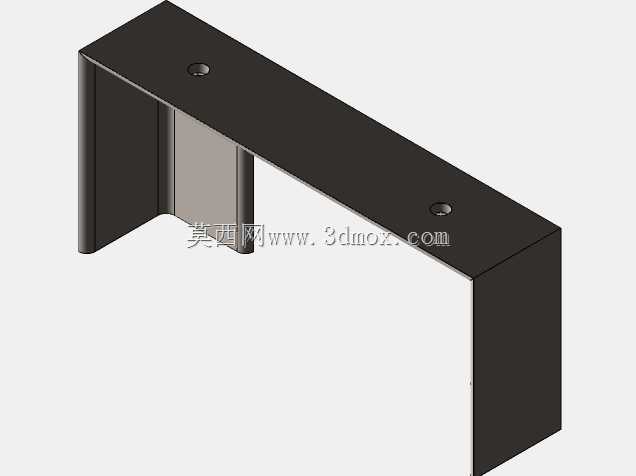

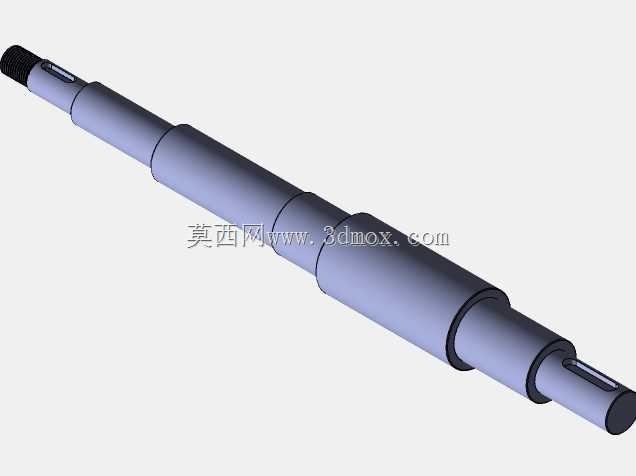

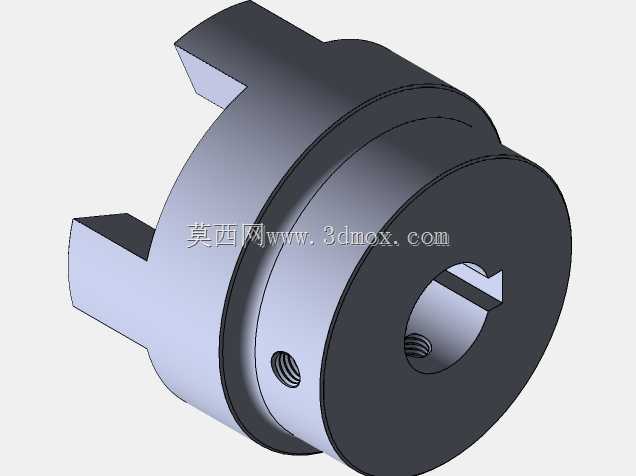

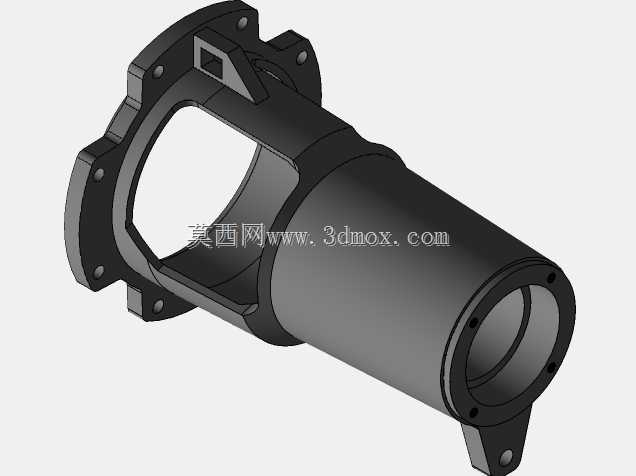

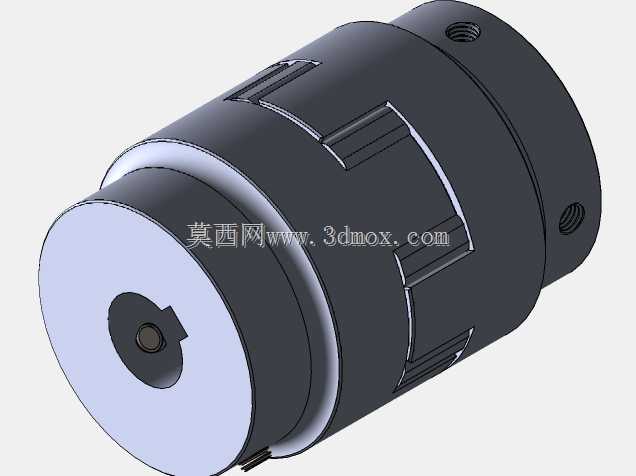

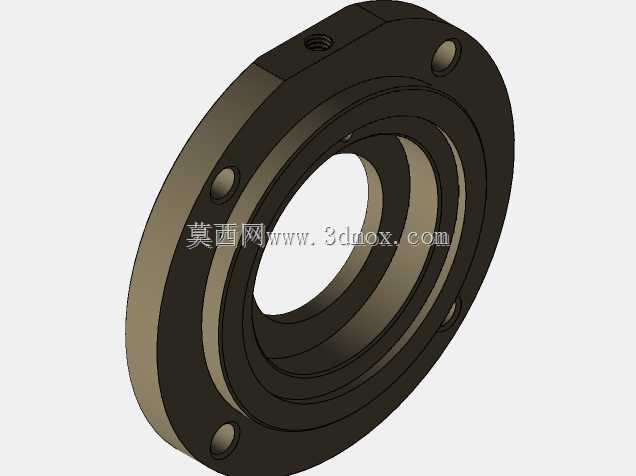

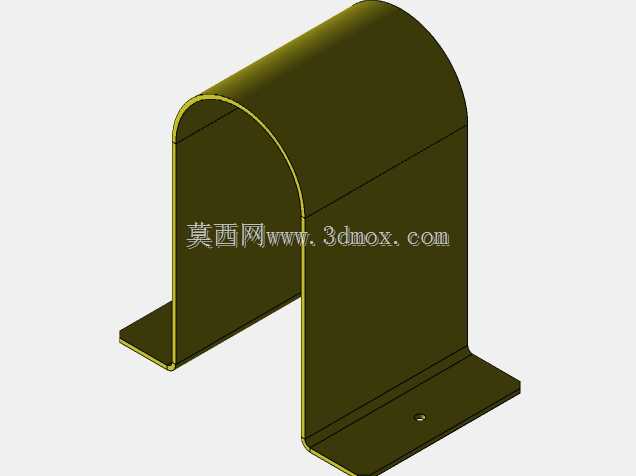

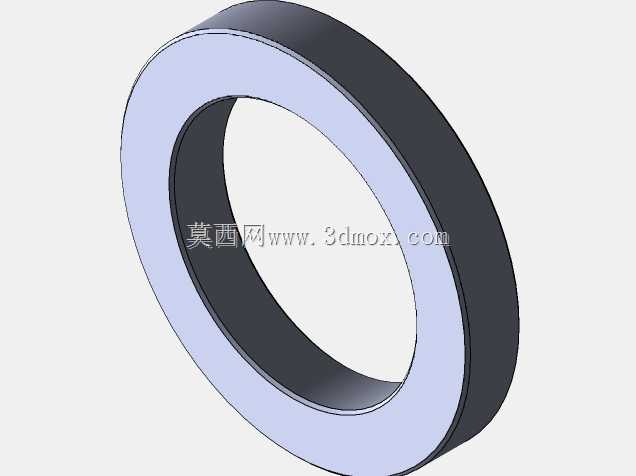

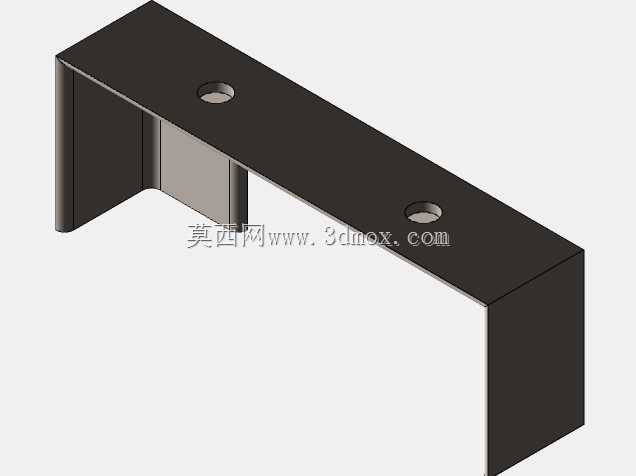

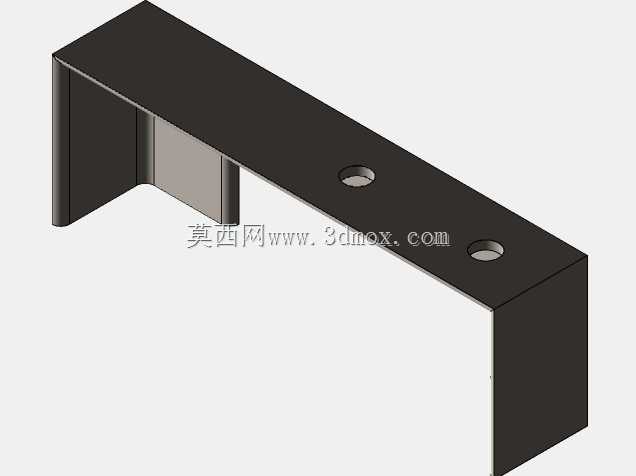

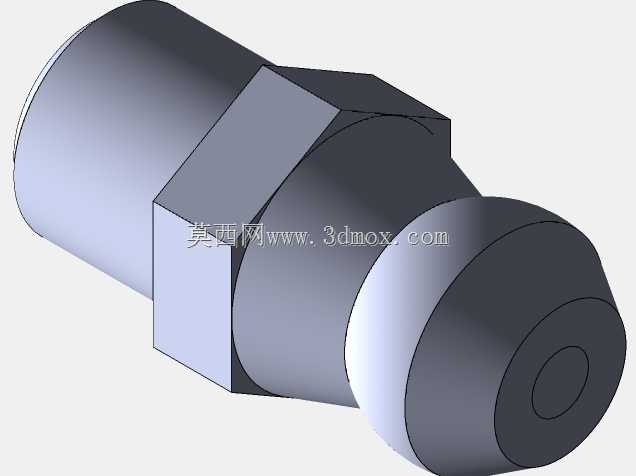

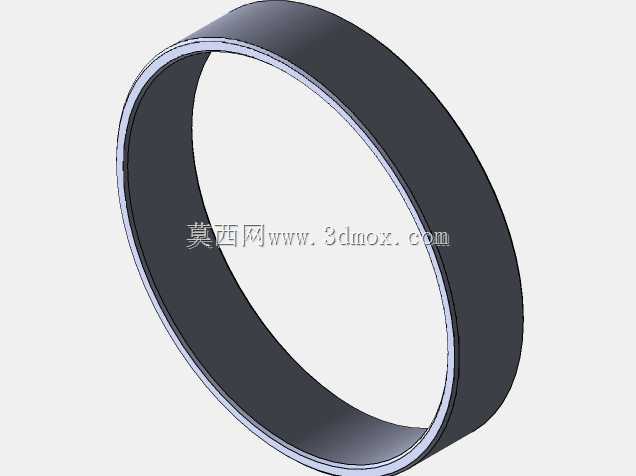

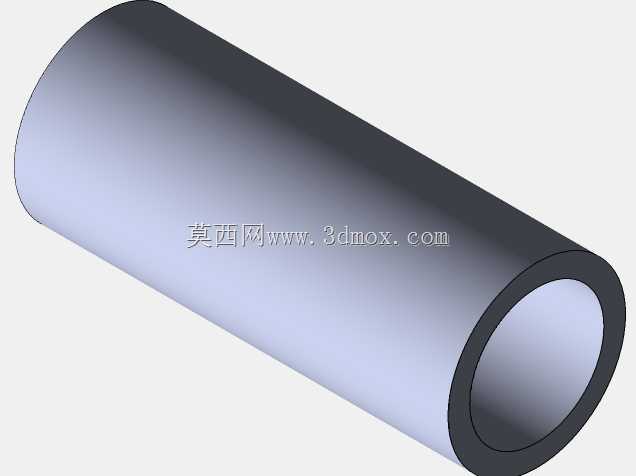

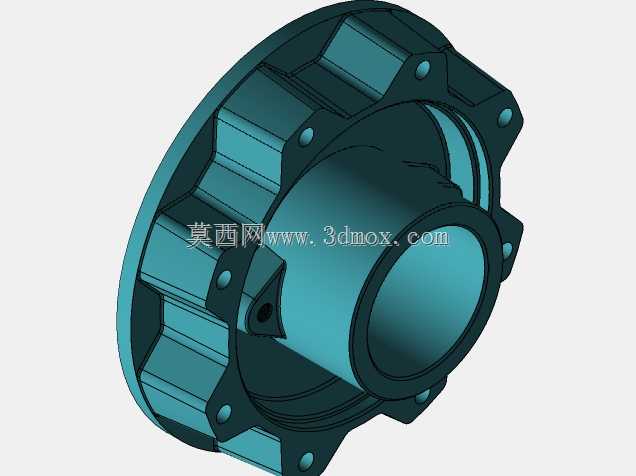

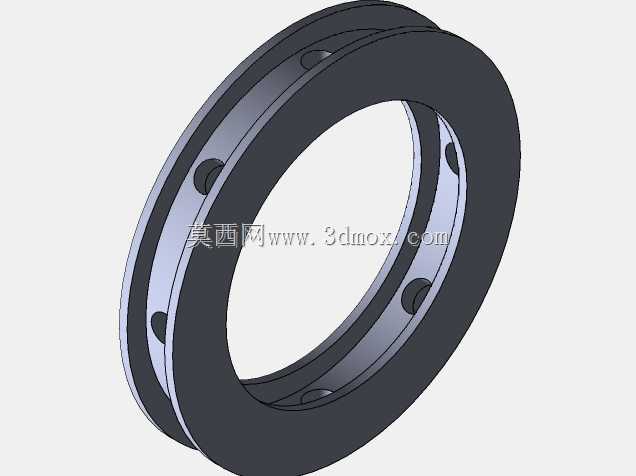

　　将动能转化为压力能后从顶部出口排出，泵体侧面的法兰端盖通过周向螺栓紧固，拆开后即可完成叶轮更换、机械密封检修，日常维护不需要拆解整个进出水管路。泵轴从蜗壳后端穿出，轴端依次布置机械密封、轴承支撑组件，机械密封的静环嵌在泵体后端的密封腔座内，动环随泵轴同步转动，配合弹簧压紧实现转轴处的动密封，避免输送介质沿轴向外漏；轴承座采用灰铸铁铸造结构，内部预留轴承安装位与润滑脂腔，两端带轴承端盖约束轴承轴向位置，可承受叶轮运转产生的径向力与小部分轴向力。泵轴的动力输入端通过弹性联轴器和后端驱动电机的输出轴对接，联轴器外部加装黄绿色的安全护罩，护罩通过支架固定在共用底座上，完全覆盖旋转的联轴器部件，避免现场运维人员误触旋转件，

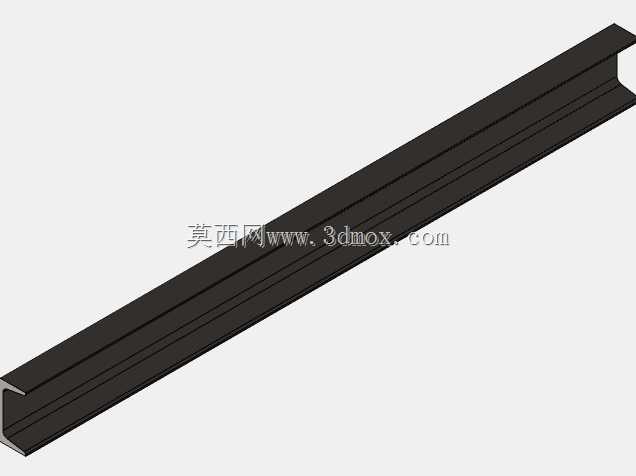

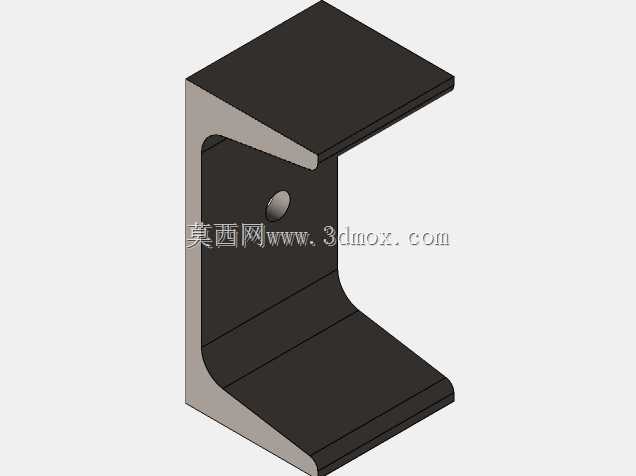

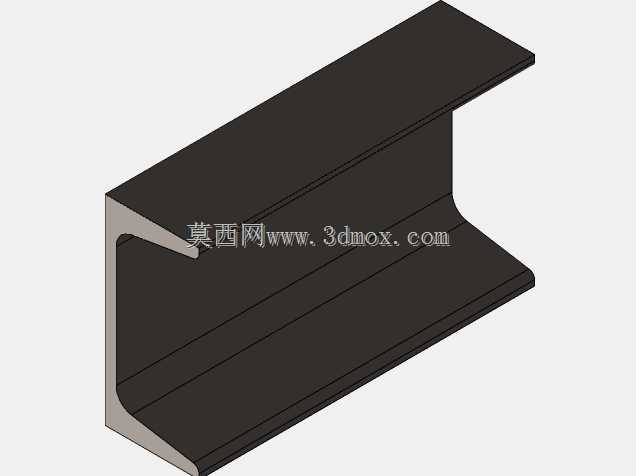

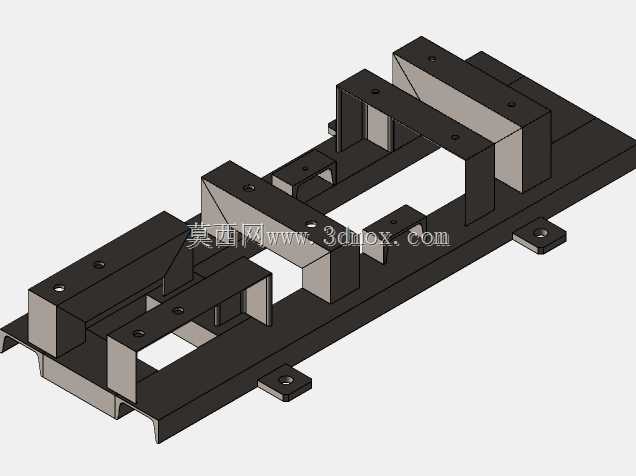

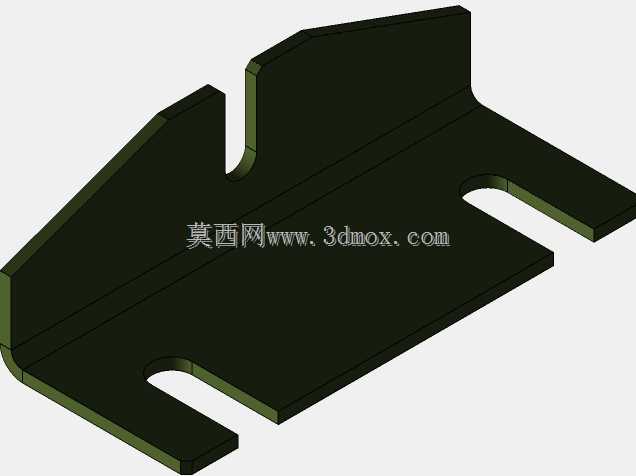

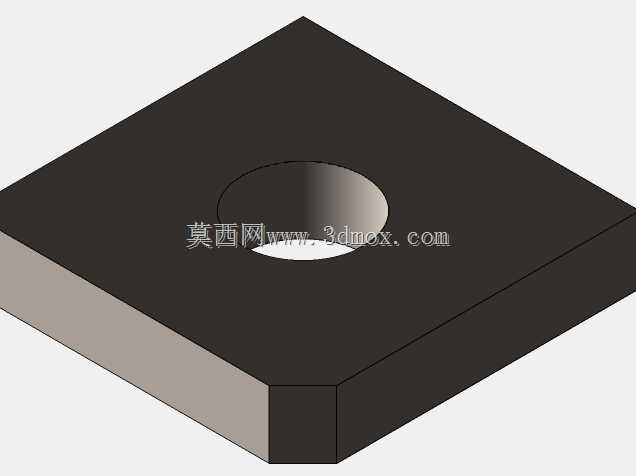

　　也能阻挡杂物卷入联轴器。整套泵组的下部是型钢焊接而成的共用滑座底座，底座采用槽钢拼焊的框架结构，上平面加工出泵体轴承座、电机的安装定位面，泵体侧的支撑脚、电机侧的安装脚都通过螺栓紧固在底座上，底座两端预留地脚螺栓安装孔，现场就位后通过地脚螺栓将整台泵固定在混凝土基础上，底座的型钢框架内部预留了调整垫片的放置空间，安装时可以通过在电机脚、泵脚下方加减薄垫片来调整泵轴和电机轴的同轴度，补偿基础沉降或者加工带来的安装偏差，保证联轴器两端轴的径向跳动、端面间隙都符合装配规范。从安装边界来看，整机的轴向长度从泵体前端进水法兰面一直延伸到电机后端盖，径向最大尺寸是顶部出水法兰的外圆宽度，高度方向从底座底面到出水法兰顶面，

　　现场布置时需要在泵体左侧留出进水管道的法兰操作空间，顶部留出出水管道的阀门安装与检修空间，联轴器护罩侧留出至少单人操作的间隙，方便后续拆换护罩、校准联轴器对中。建模过程中所有配合面都按照实际装配关系约束：泵体和轴承座之间的止口定位、轴承和轴的过盈配合、叶轮和轴端的螺母锁紧、联轴器的两半轴分别和泵轴、电机轴的键连接，都还原了真实机泵的装配逻辑，没有出现结构干涉；底座的焊接型钢壁厚、法兰的螺栓孔分布、密封腔的尺寸比例都参考工业常用IS型卧式离心泵的通用规格，结构完整度覆盖了从流道过流部件到外部安装防护的全部细节，既可以作为机泵选型时的结构参考，也能用于装配干涉检查、安装布局模拟、检修流程演示，帮助结构设计人员快速理清卧式离心泵的零件组成与装配层级，在做泵站布置、设备配套时直接参考其安装尺寸预留空间，也可以基于该结构改型适配不同流量扬程参数的泵组设计，调整蜗壳尺寸、叶轮直径、电机功率即可衍生出不同规格的同系列泵产品。
