剖分式立式安装轴承支撑座结构

做轴系配套设计快十年，这类剖分式立式轴承座是输送线、小型传动设备里最常用的支撑部件，很多刚入行的工程师容易把它和整体式轴承座搞混，实际选型和建模的时候，两者的安装逻辑、维护特性差得很远。先从实际应用场景说，这类结构主要用在中低速、轻载的水平轴传动场景，比如小型皮带输送机的辊筒支撑、轻工设备的传动轴定位、小型风机的转轴固定，还有一些非标自动化设备里的从动轴支撑位，它最大的优势就是后期维护不用拆轴端的联轴器、带轮这些传动件，只要把上盖的两个锁紧螺母松开，就能直接把上半部分拿下来，更换轴瓦或者调整轴的间隙，比整体式轴承座省至少一半的停机维护时间，这也是很多连续生产的轻工产线优先选它的原因。

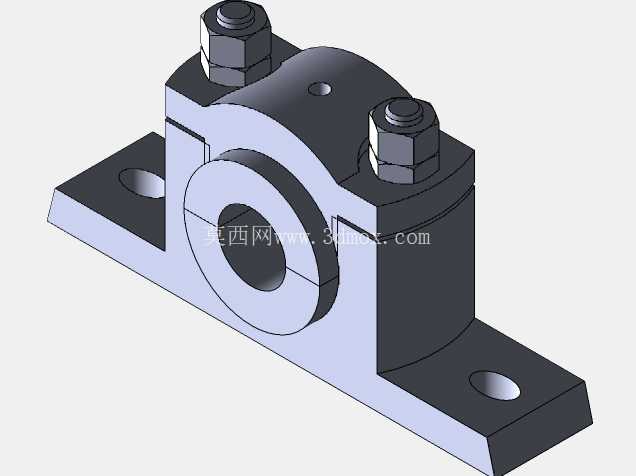

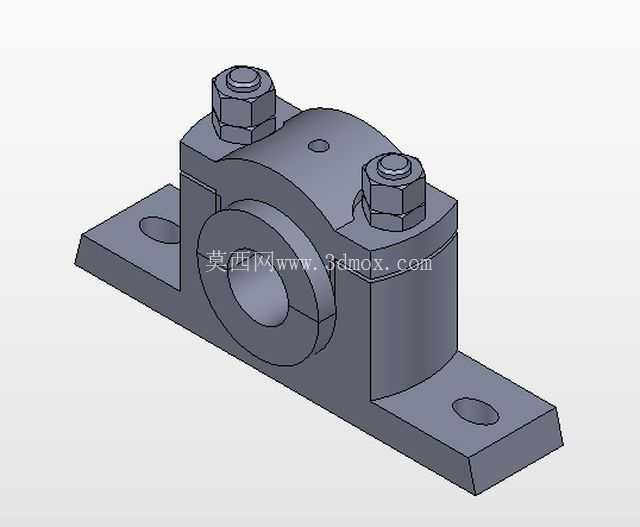

从功能特性上拆解，这个结构分为底座、上盖、两个锁紧螺栓组件三个核心部分，底座是带两个安装孔的卧式底板，安装孔做了沉台设计，用内六角螺栓或者外六角螺栓固定在设备机架的安装面上的时候，螺栓头不会凸出来，不会干涉轴系周边的其他零件。底座和上盖的配合面是精准的剖分面，加工的时候需要保证两个半圆弧的同轴度，不然轴装上去之后会出现卡滞、运转阻力大的问题，严重的还会磨坏轴颈。两个锁紧螺栓是上下贯穿的结构，下端在底座的沉孔里定位，上端用六角螺母锁紧，螺母下方加了平垫，防止锁紧的时候压坏上盖的安装面，同时也能防松，在有小幅振动的工况下不会轻易松脱。中间的轴孔是用来装轴瓦或者直接支撑光轴的，孔的内壁粗糙度要控制在Ra1.6以下，减少和轴颈或者轴瓦的摩擦阻力。

说下设计思路，做这个结构的三维建模的时候，首先要确定的是轴孔的公称直径，这是和配套轴径直接对应的核心尺寸，比如常见的20mm、25mm、30mm轴径，对应的轴承座轴孔尺寸要留0.02-0.05mm的间隙，方便装轴瓦或者涂抹润滑脂。然后是底座的安装孔中心距，这个尺寸直接决定了能不能在现有设备的机架上直接安装，不用重新打孔，设计的时候要参考通用的安装尺寸规范，两个安装孔的中心连线要和轴孔的轴线平行，不然安装的时候会出现强制对位，导致轴的同轴度超差。底座的底板厚度要根据负载来算，轻载工况下厚度不小于8mm，中等负载要加到12mm以上，防止锁紧螺栓的时候底板变形。上盖的圆弧部分壁厚要均匀，不然铸造或者3D打印的时候会出现缩孔、变形的问题，两个螺栓孔的位置要对称分布在轴孔的两侧，距离轴孔中心的距离要保证螺母锁紧的时候，扳手有足够的操作空间，不会碰到轴或者周边的零件。

再讲安装边界的注意事项，安装的时候首先要把底座的安装面和机架的贴合面清理干净，不能有焊渣、毛刺，不然固定之后轴承座会倾斜，导致轴的运转别劲。两个安装螺栓要对角逐步拧紧，不要一次把一个螺栓拧死再拧另一个，不然底座会受力不均变形。上盖和底座的剖分面之间可以根据工况加很薄的紫铜垫片，用来调整轴孔的配合间隙，当轴瓦磨损之后，可以减少垫片的厚度来消除间隙，延长部件的使用寿命。锁紧上盖螺母的时候，扭矩要控制在合理范围，扭矩太大会把上盖压裂，或者把轴抱死，扭矩太小的话运转的时候上盖会松动，出现振动异响。另外这个结构的安装高度，也就是底座底面到轴孔中心的高度，是选型的时候必须核对的尺寸，这个尺寸直接决定了轴的中心高，和配套的带轮、齿轮的中心距匹配直接相关，如果中心高不对，传动带会跑偏，齿轮啮合会出现异响甚至打齿。

很多新手建模的时候容易忽略的细节是底座两端的安装孔沉头深度，沉头太浅的话螺栓头会凸出来，安装的时候贴不紧机架，沉头太深的话会把底板钻穿，降低底座的结构强度。还有上盖的两个螺栓过孔，要比螺栓直径大1mm左右，方便安装的时候微调位置，补偿一点加工误差。轴孔的两端要做很小的倒角，方便装轴的时候不会刮伤轴的表面，也不会把轴瓦的边缘刮坏。另外底座的底部边缘要做圆角过渡，减少应力集中，在有振动的工况下不会从边角处出现开裂。这类结构虽然看起来简单，但是每一个尺寸的设计都和实际安装、使用、维护直接相关，不是随便画个方块挖个孔就能用的，做三维建模的时候要把这些实际工况的因素都考虑进去，建出来的模型才具备实际生产参考价值，而不是只能看外观的样子货。
