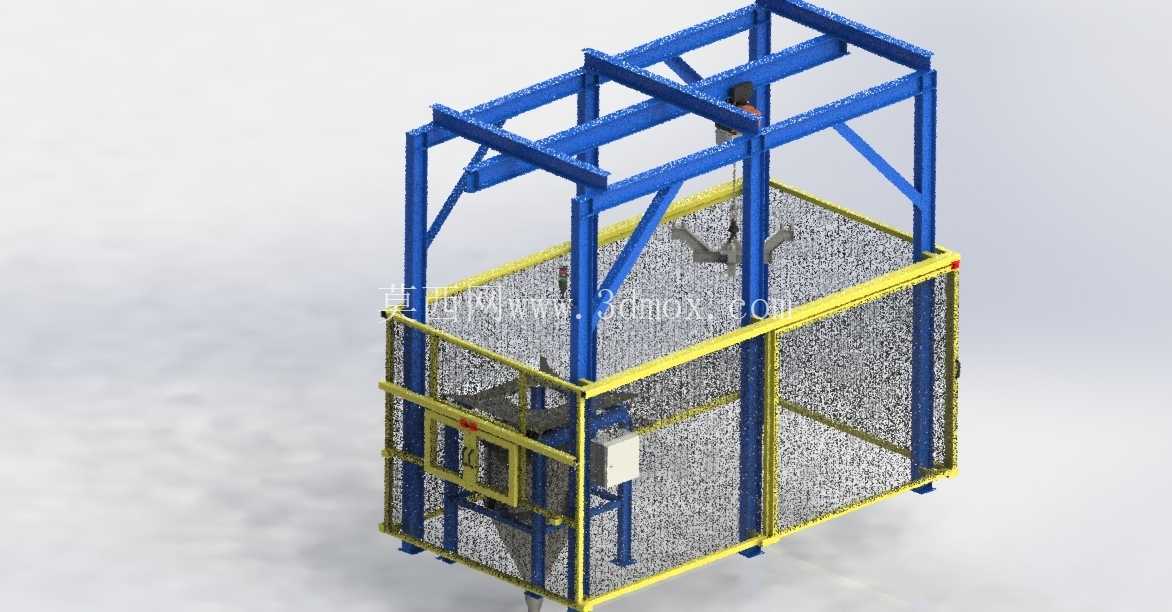

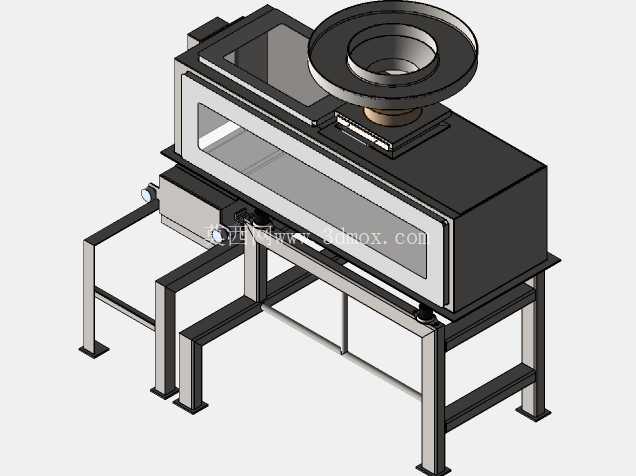

带手推车起重机的粉末灌装吨袋作业站

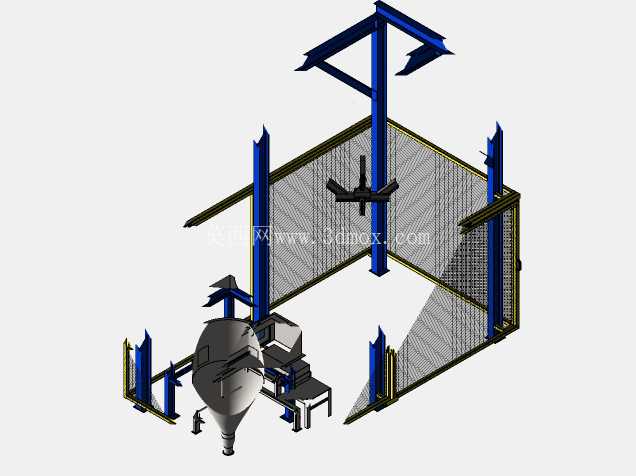

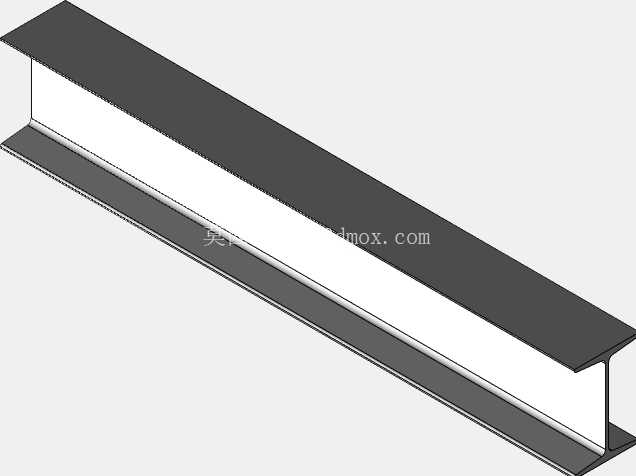

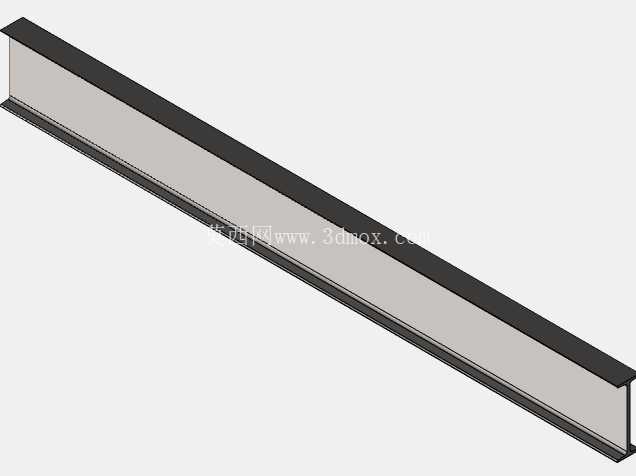

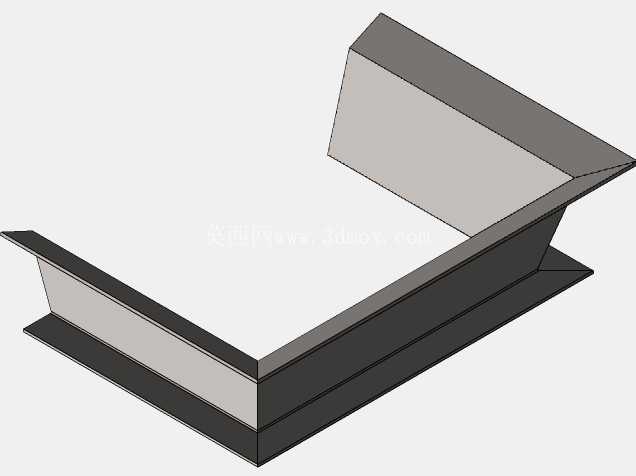

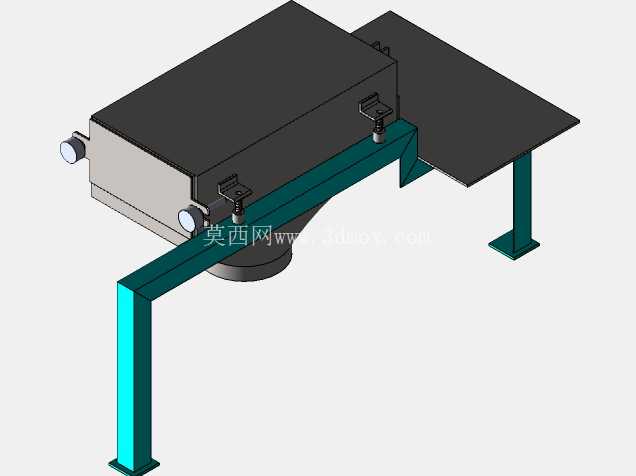

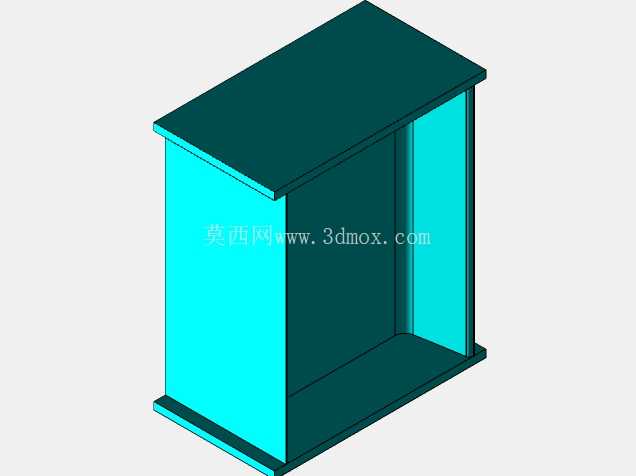

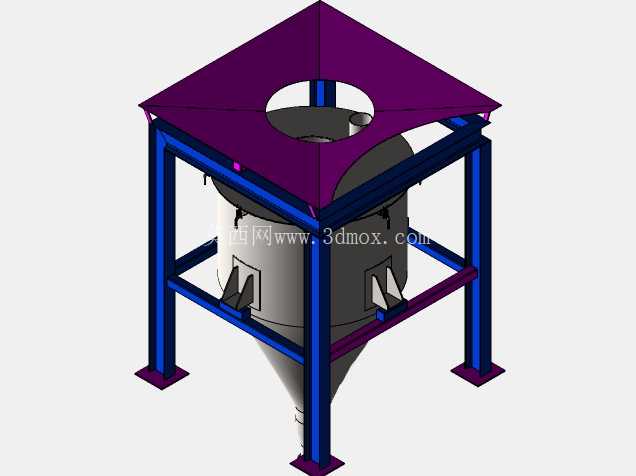

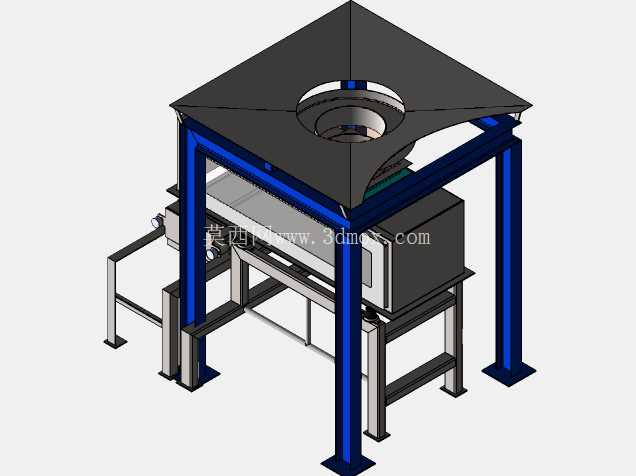

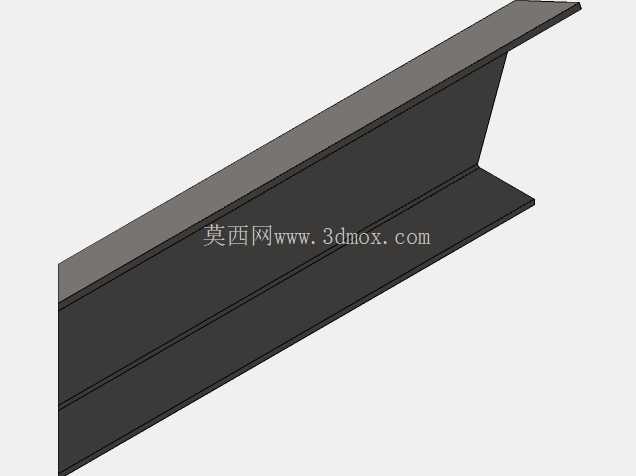

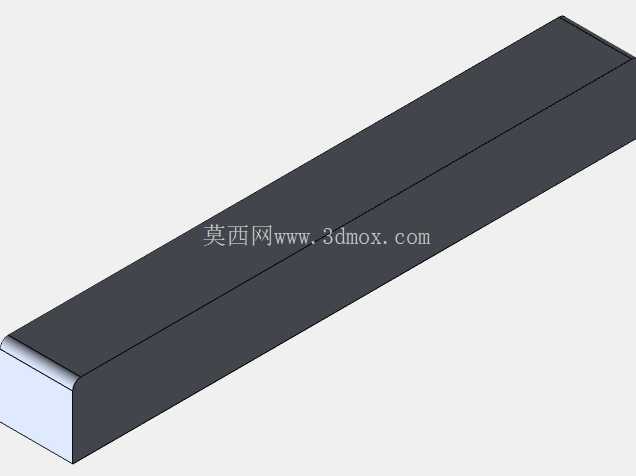

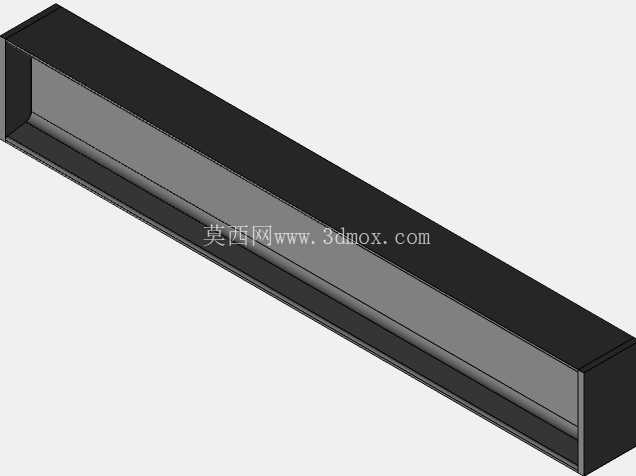

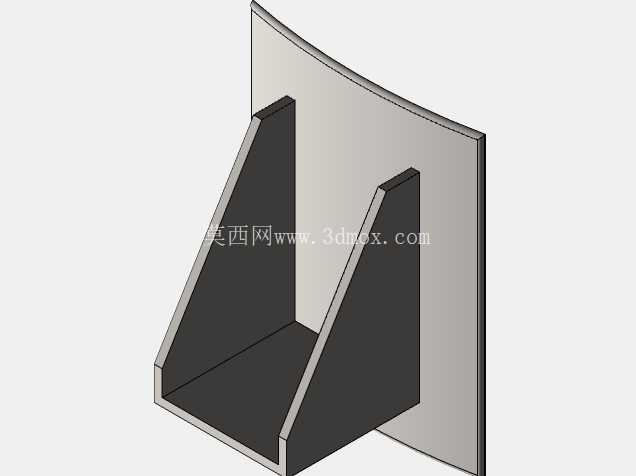

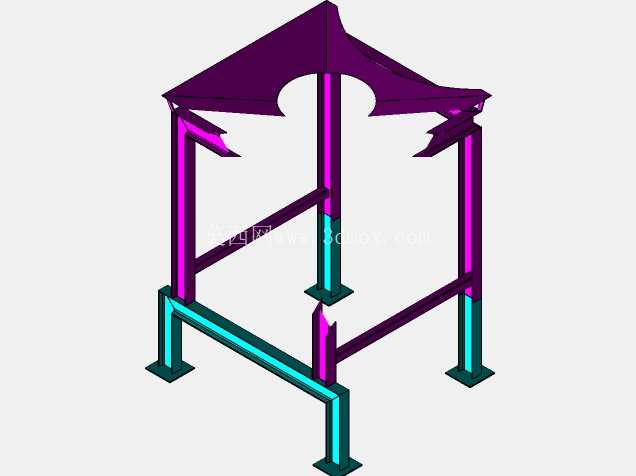

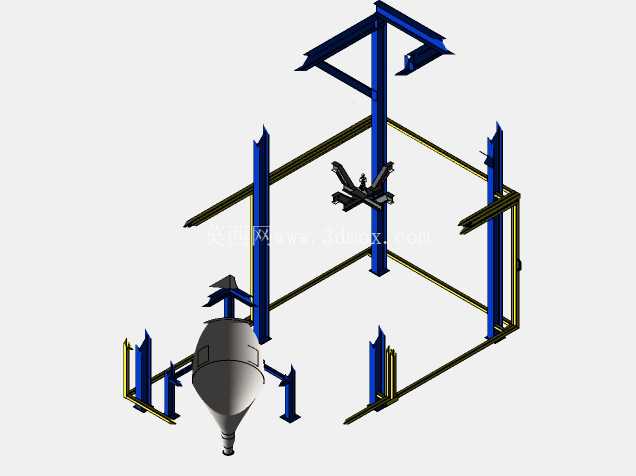

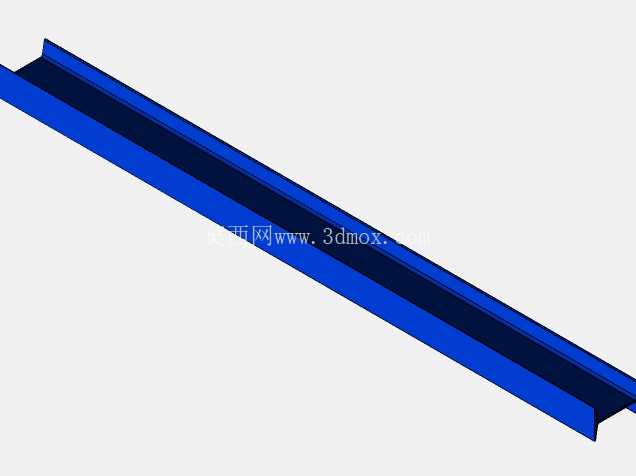

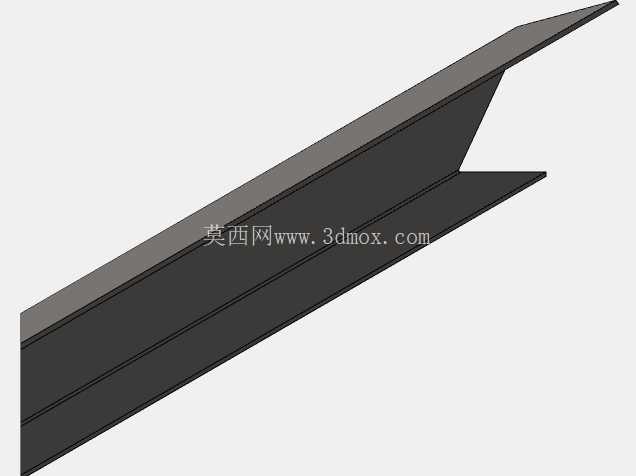

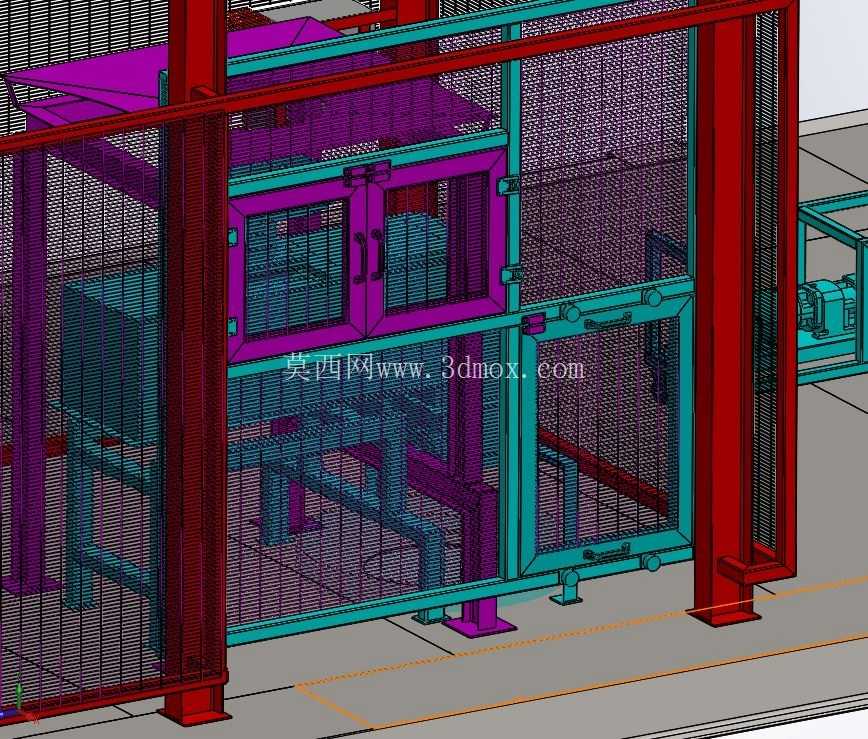

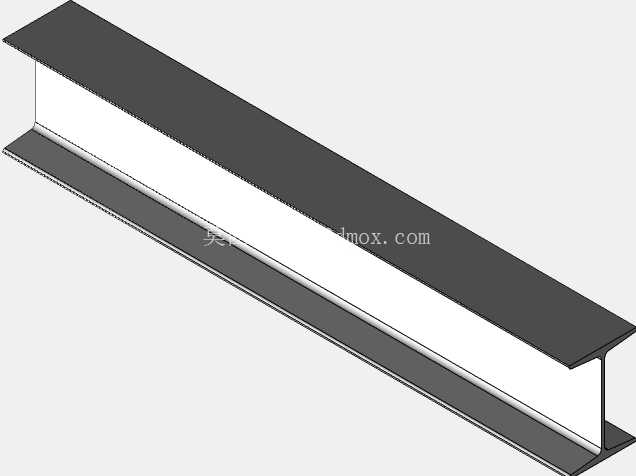

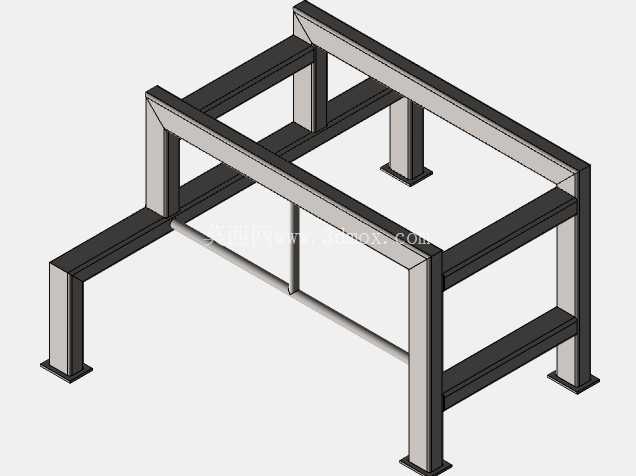

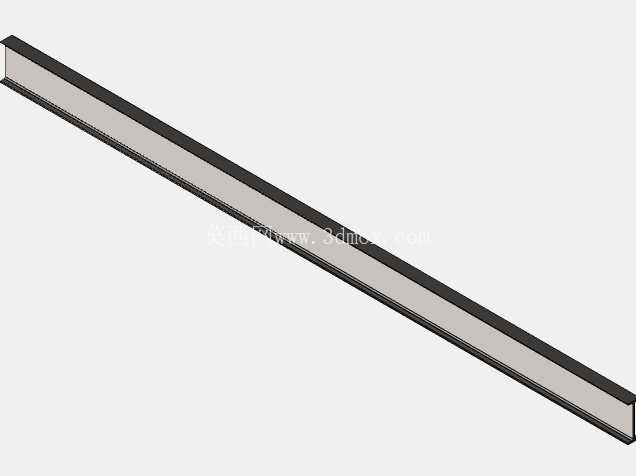

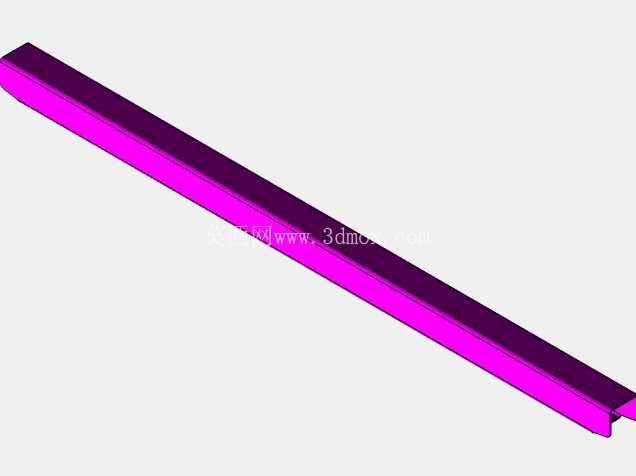

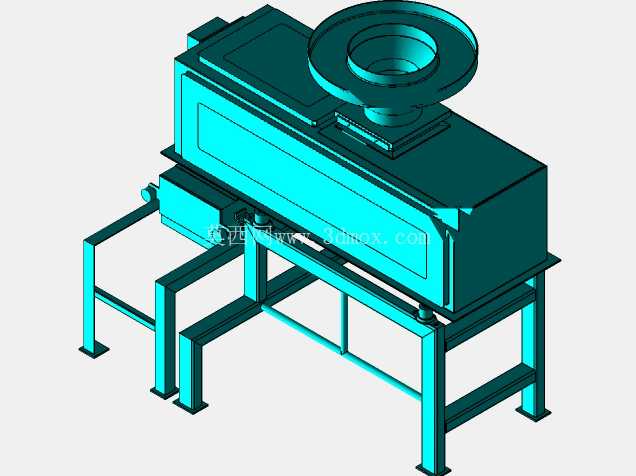

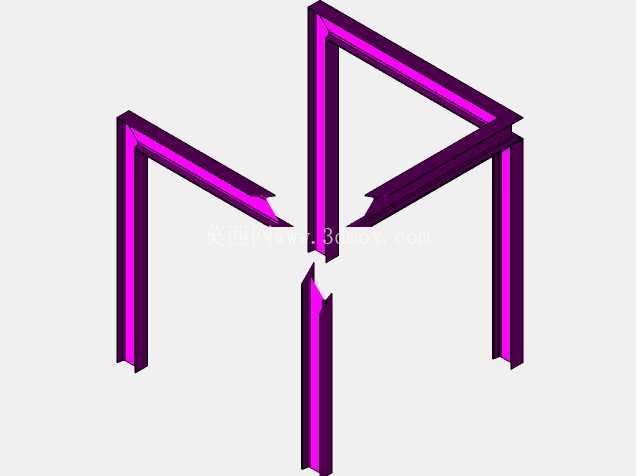

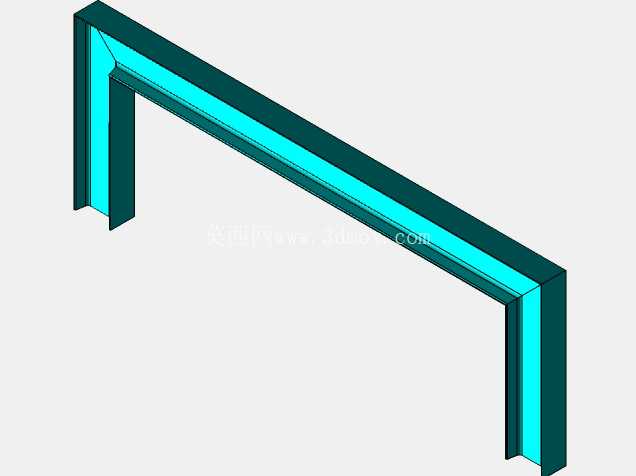

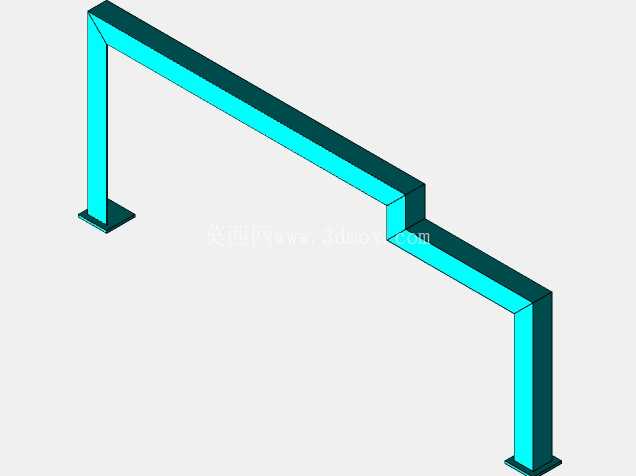

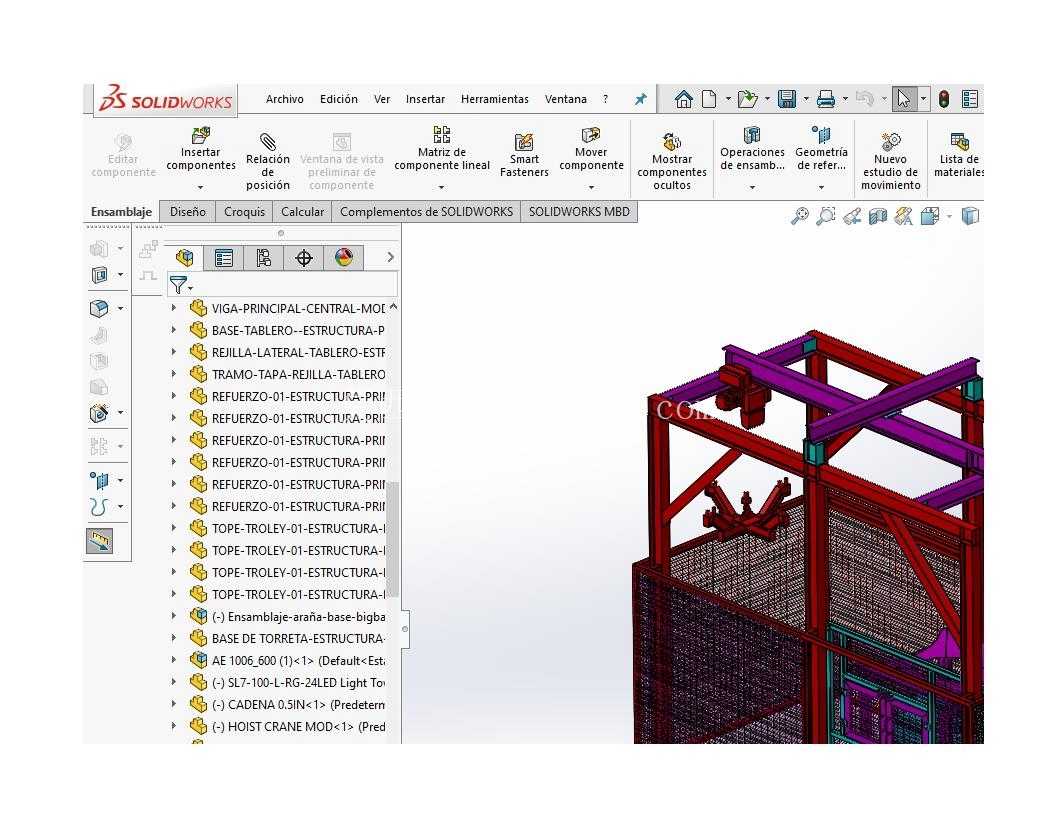

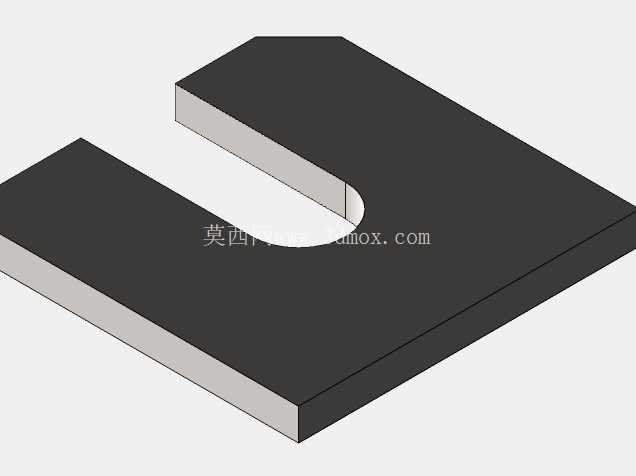

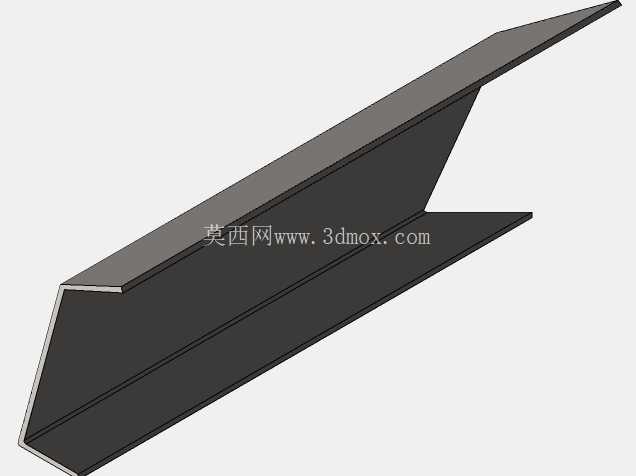

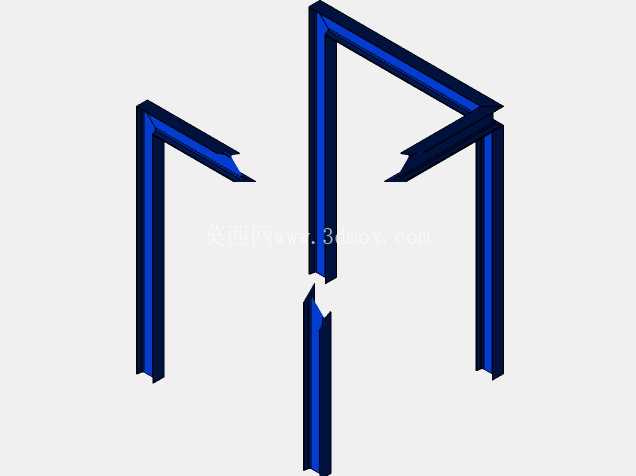

　　在粉体加工、建材生产、化工原料储运这类散料处理场景里，大袋灌装作业一直是衔接生产端与仓储物流端的关键工位，这套带手推车起重机的粉末灌装吨袋站，就是针对200-1000kg级大规格粉体吨袋包装需求设计的工位级作业设备。从结构布局来看，整套设备以高位承重主梁作为核心承载基础，主梁采用H型钢焊接成型，截面选型充分考虑了满载工况下的动载冲击余量，翼缘与腹板的焊接坡口做了全熔透处理，避免长期受交变载荷出现焊缝开裂问题，主梁两端的安装支座预留了与车间地坪预埋件螺栓连接的通孔，安装时可根据现场作业面的高度差调整垫铁厚度，保证主梁上平面的水平度公差控制在千分之一以内，避免电动葫芦运行时出现卡滞、溜坡问题。

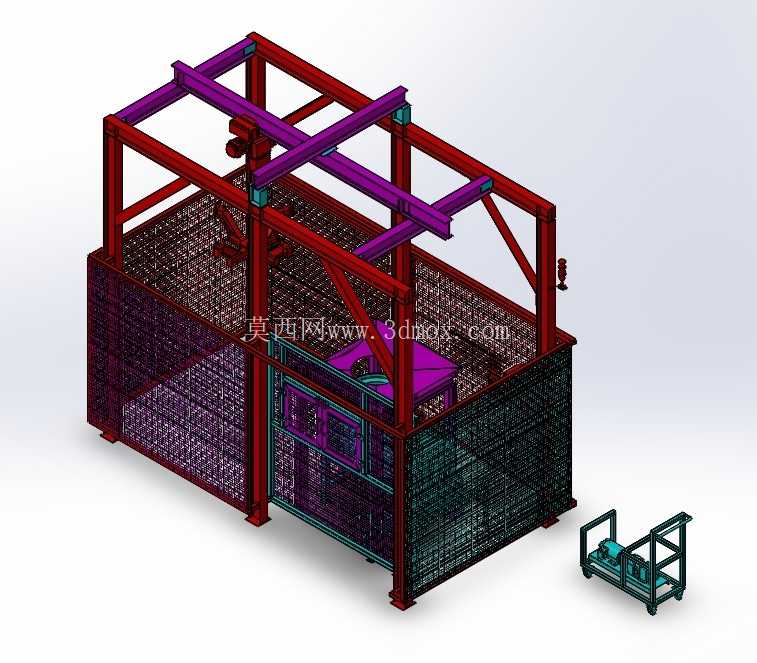

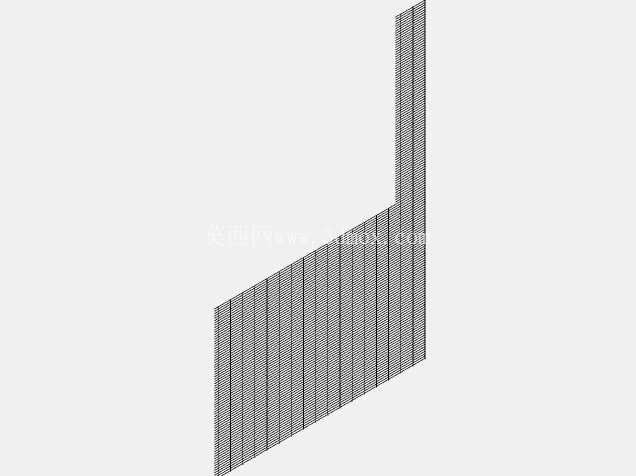

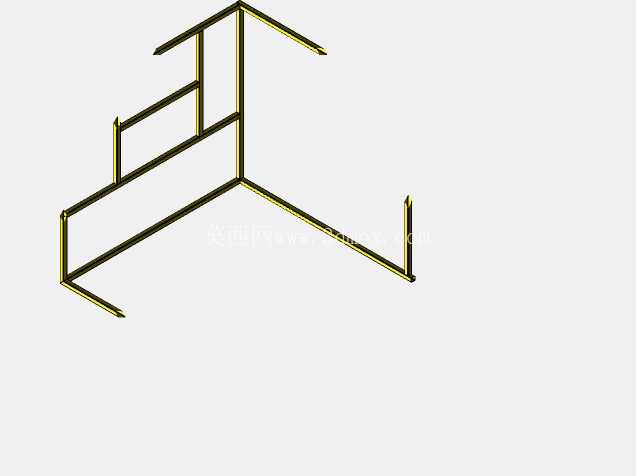

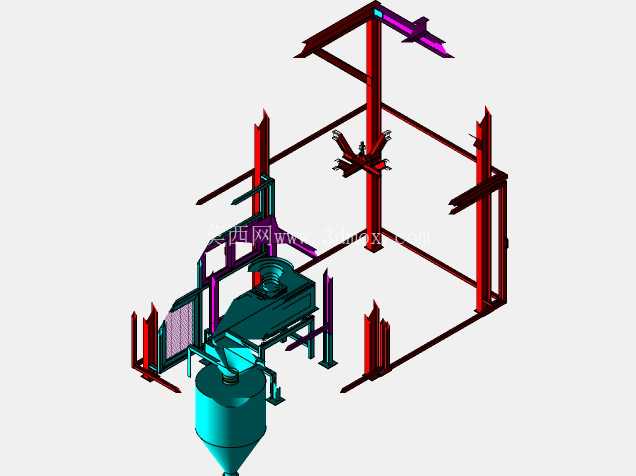

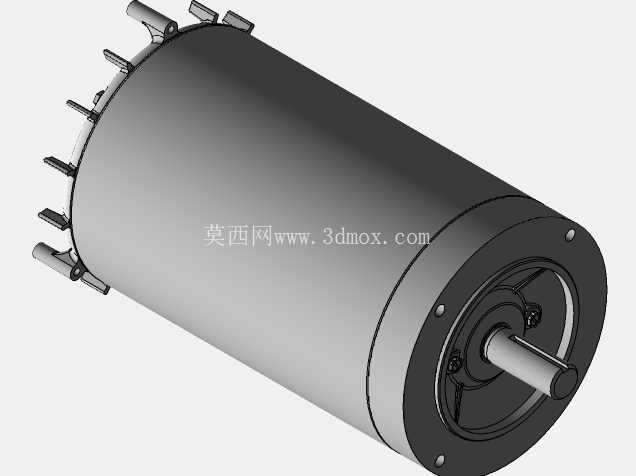

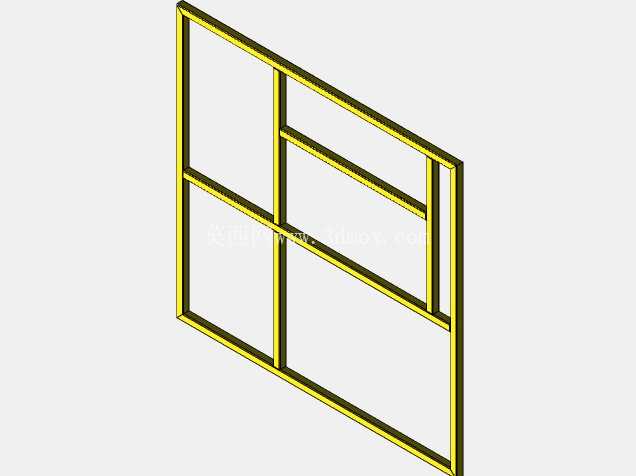

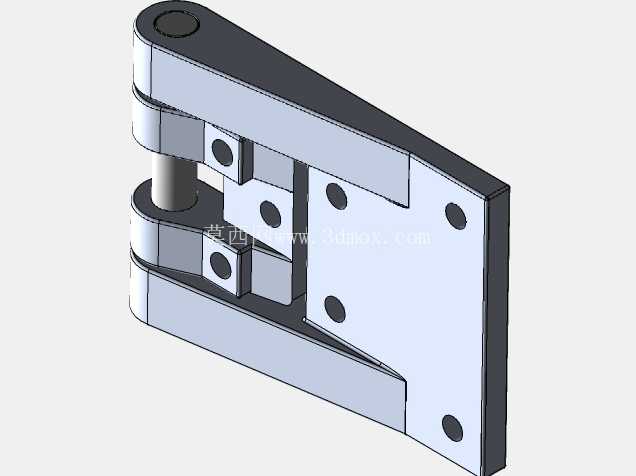

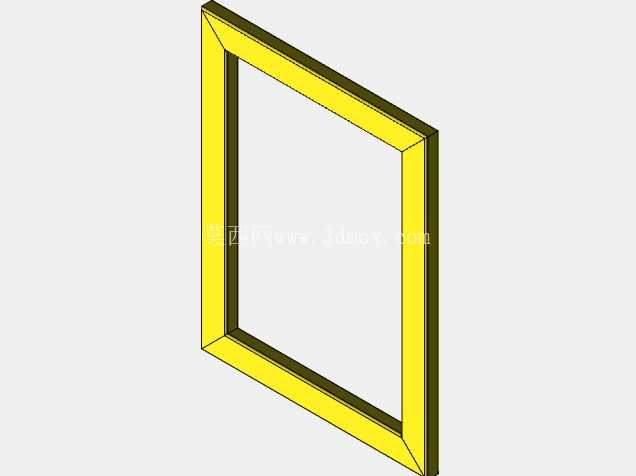

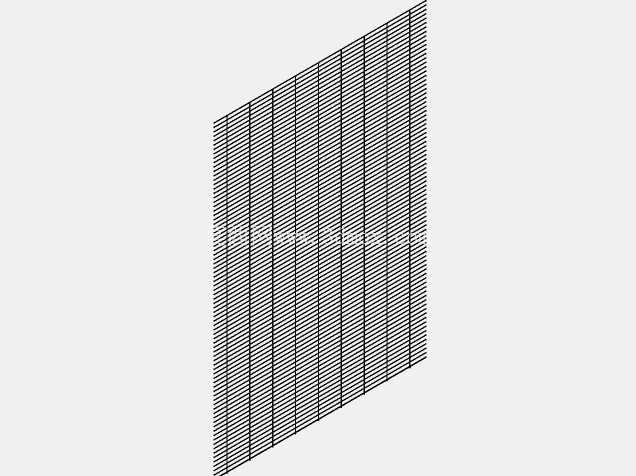

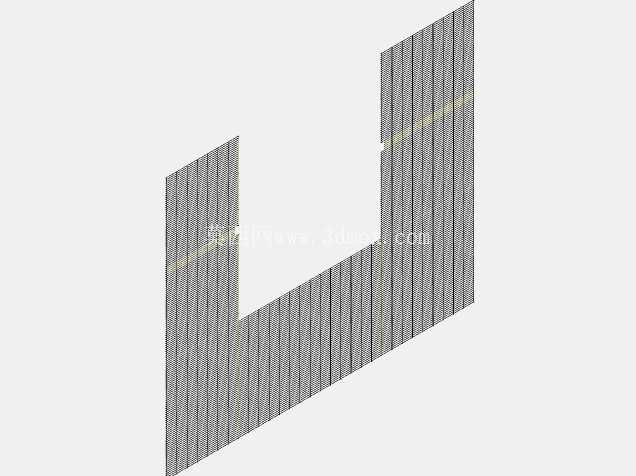

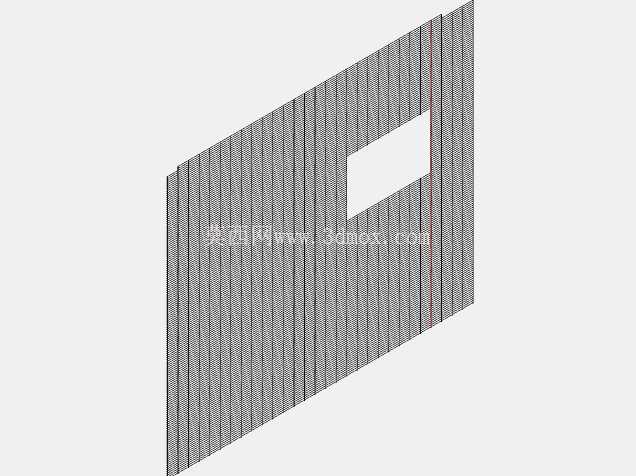

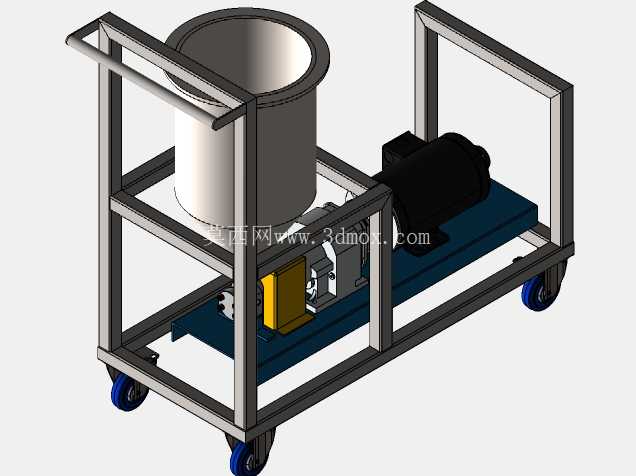

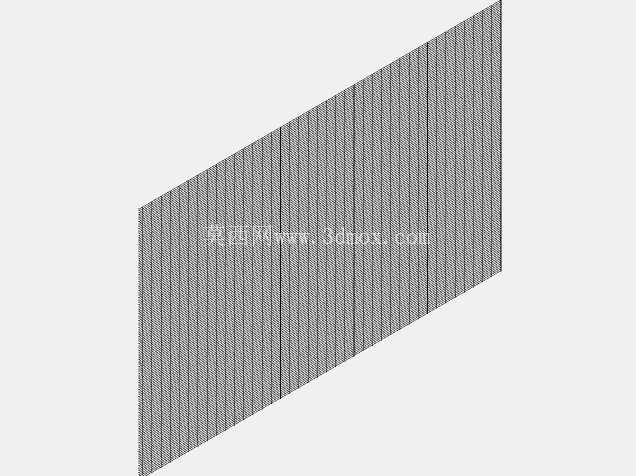

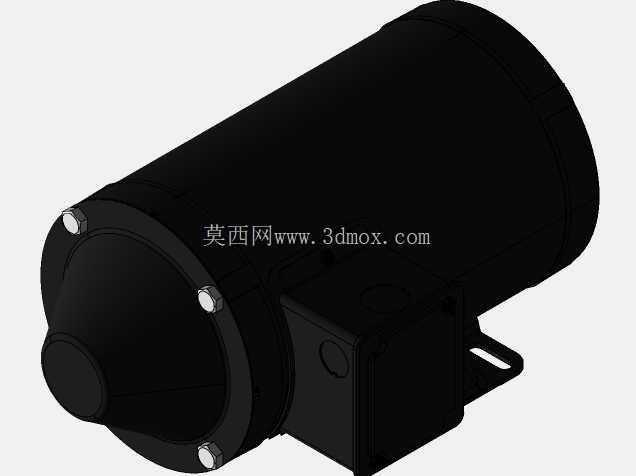

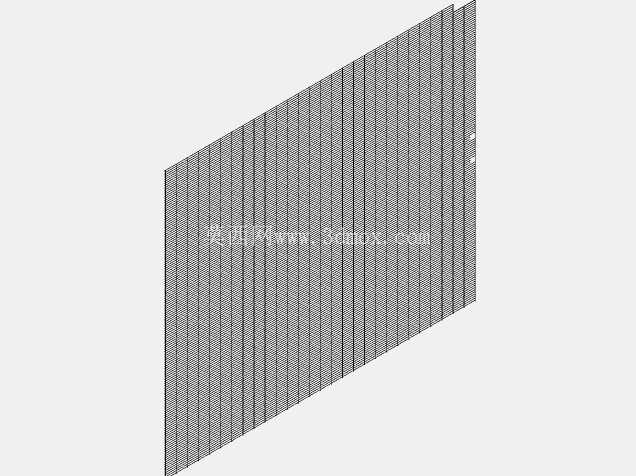

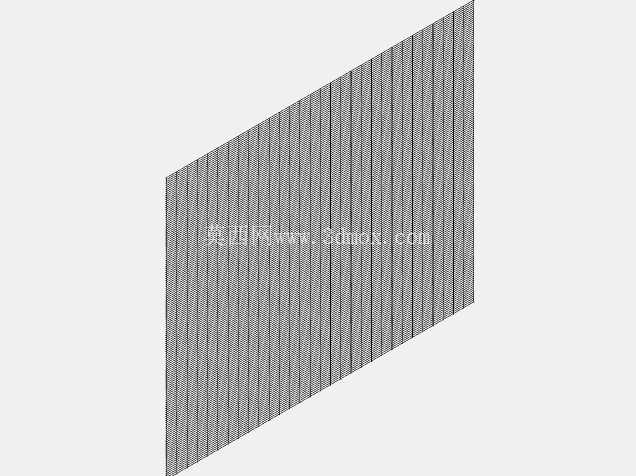

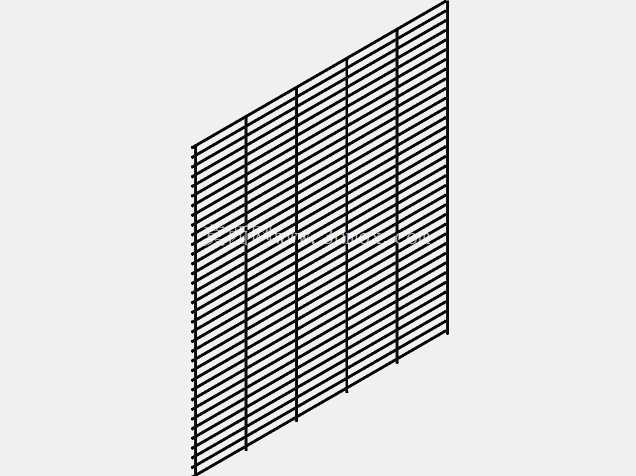

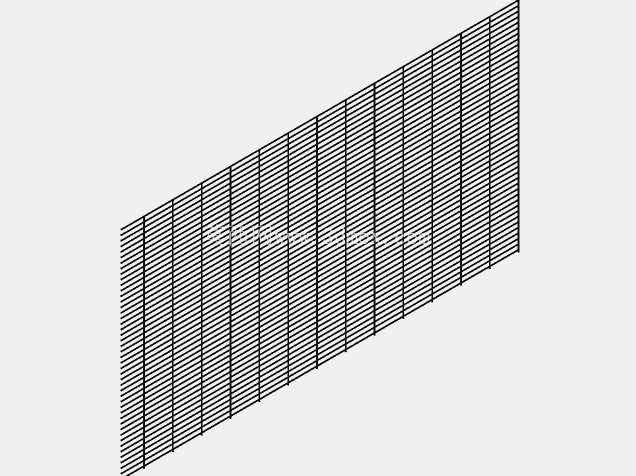

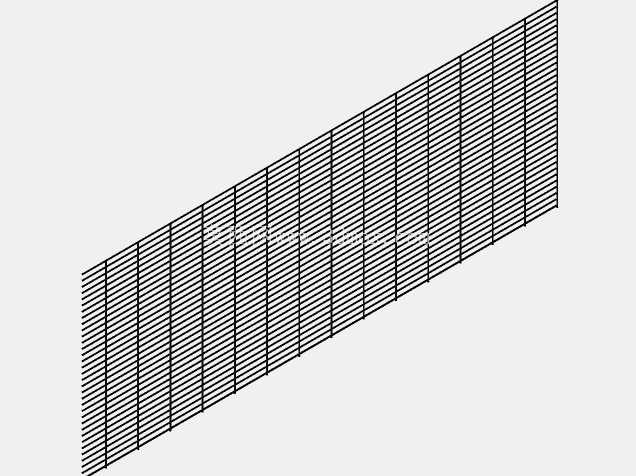

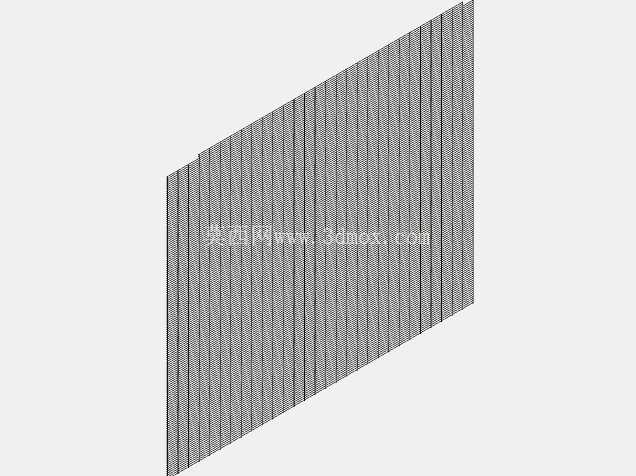

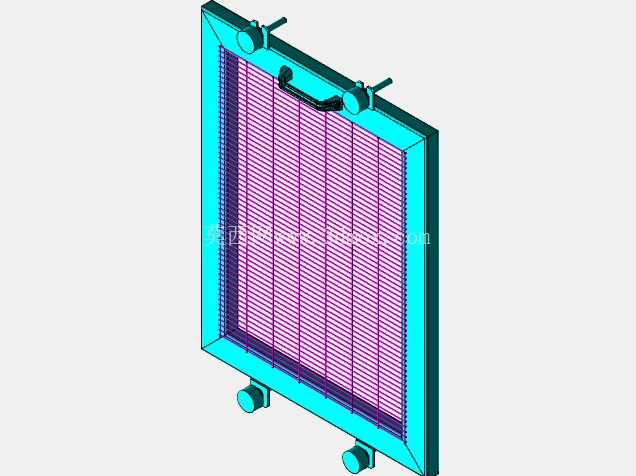

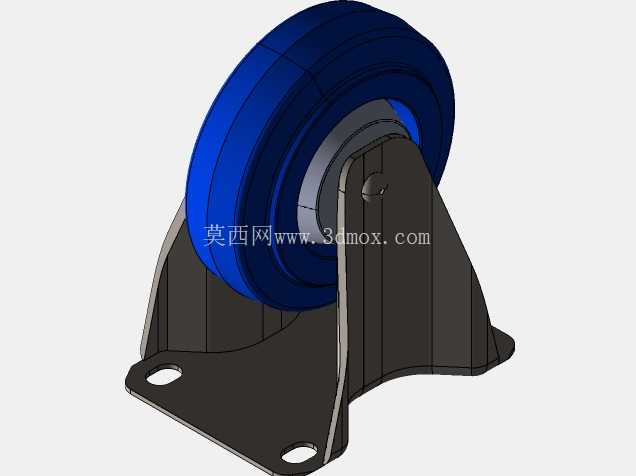

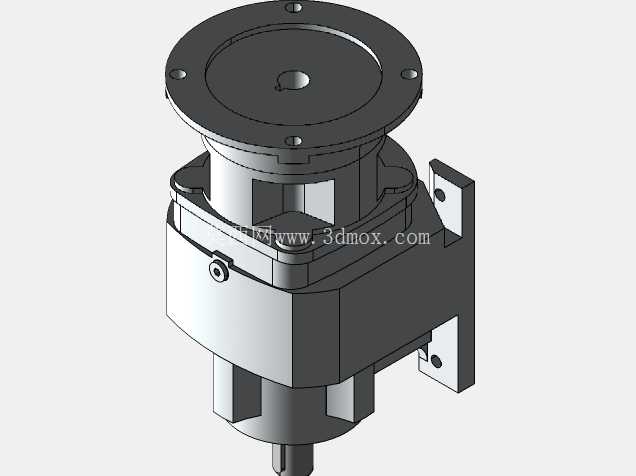

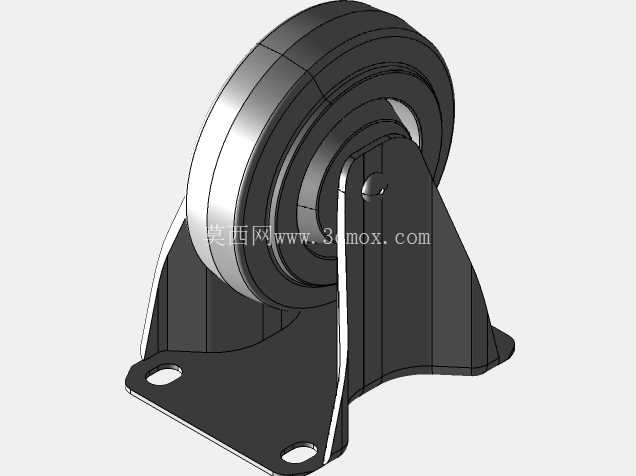

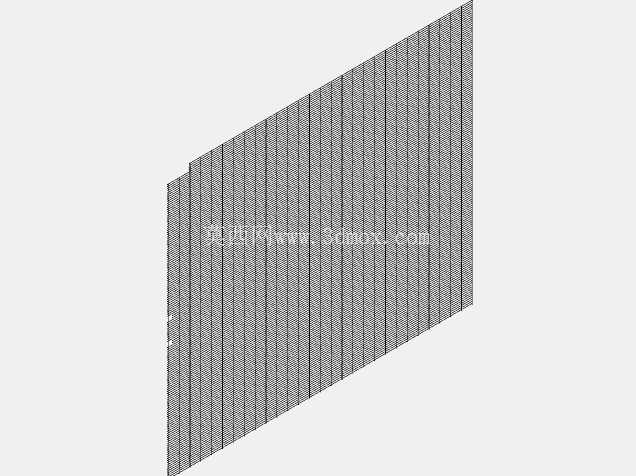

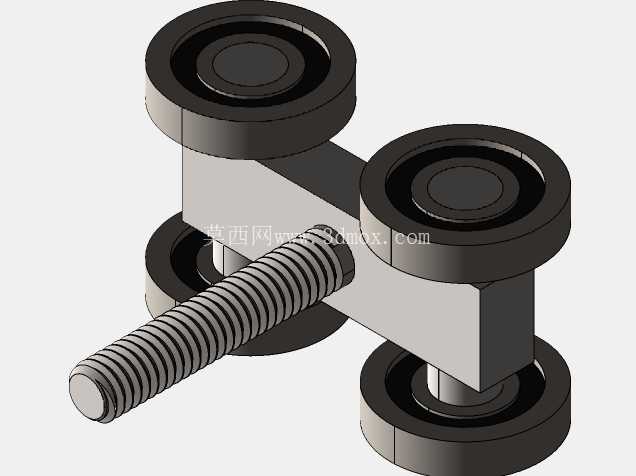

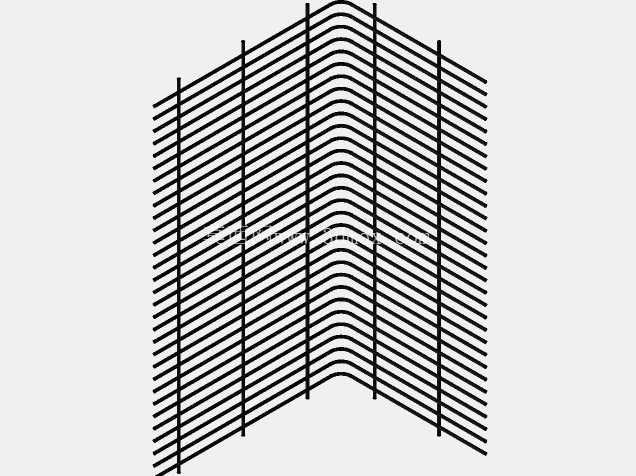

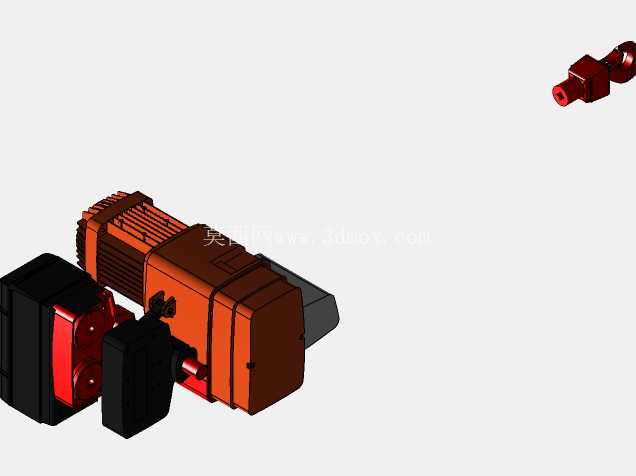

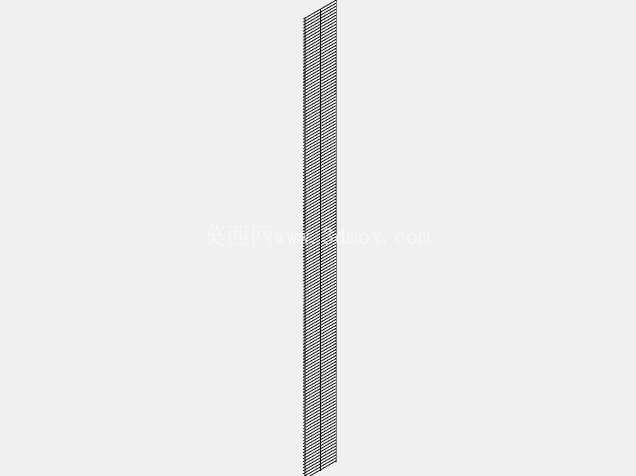

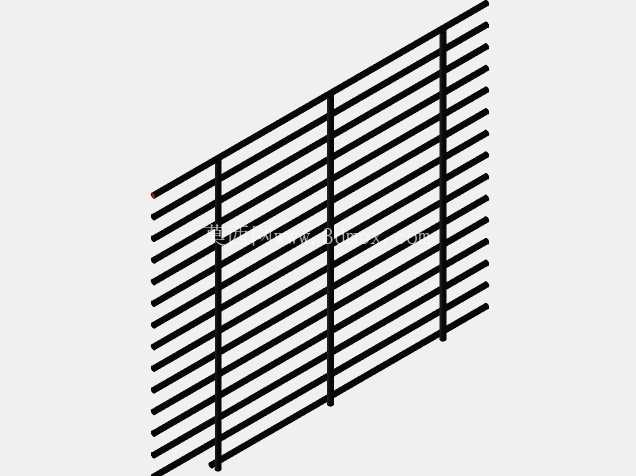

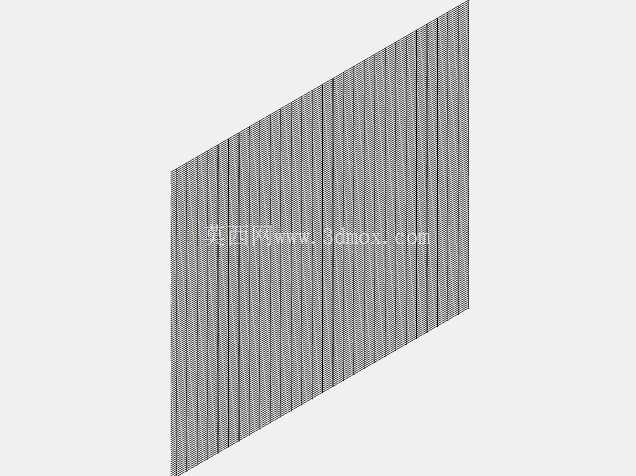

　　配套的手推车起重机采用跨骑式布局，行走轮采用聚氨酯包胶材质，既可以沿主梁下翼缘铺设的轨道做纵向移动，也能通过手推实现作业半径内的横向位置微调，轮组内部配置了深沟球轴承与防尘密封结构，适配粉体车间多粉尘的作业环境，减少日常维护频次。电动葫芦作为核心起升部件，选用了带双制动结构的钢丝绳式葫芦，起升速度设置为双速档位，空载时可快速升降提升作业效率，接近灌装额定载荷时自动切换低速档，避免吨袋快速下落造成粉料冲击外溢，同时葫芦本体配置了上下限位开关，防止冲顶、过放问题出现。灌装工位的夹袋机构采用气动抱夹设计，可适配不同口径的吨袋进料口，抱夹内侧贴有防滑橡胶垫，夹紧后可实现进料口与灌装出料筒的密封对接，减少灌装过程中的粉尘外溢，工位周边配置的安全网采用镀锌钢丝编织而成，网孔尺寸控制在10mm以内，既可以防止作业人员意外进入起升作业危险区，也能阻挡灌装过程中逸散的大颗粒粉料飞溅，安全网的安装支架采用快拆结构，方便后期更换滤料或者检修设备时快速拆卸。

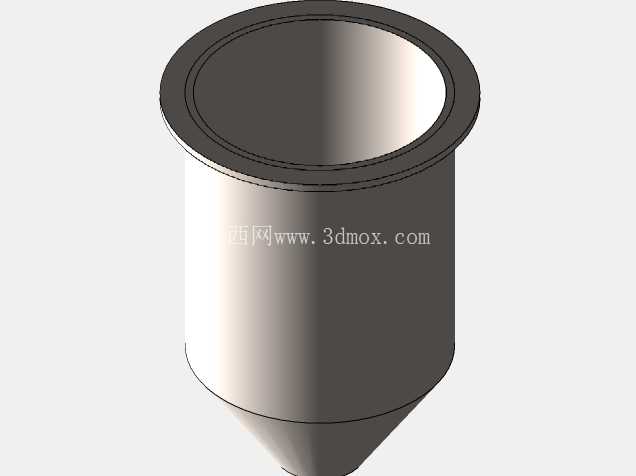

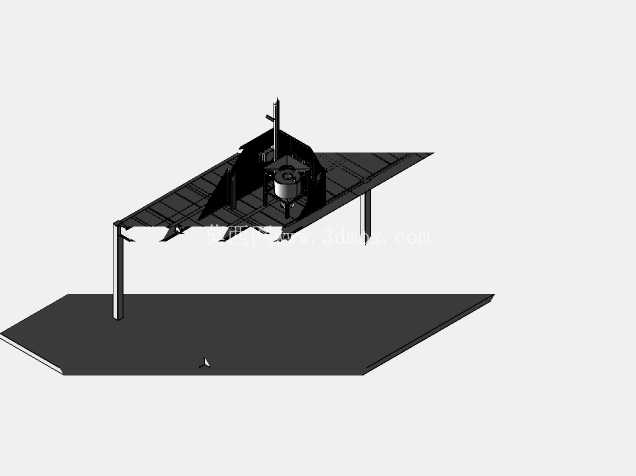

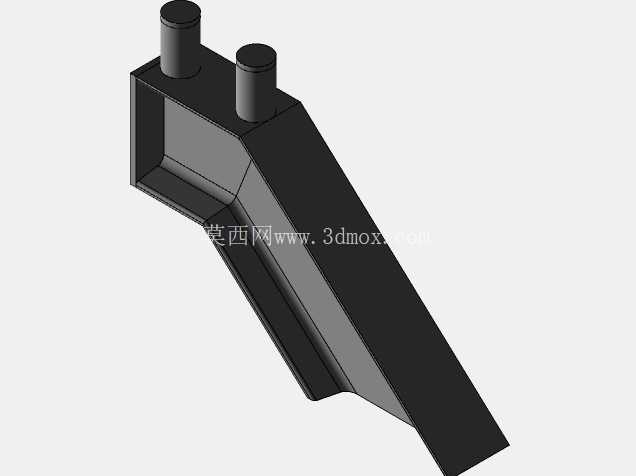

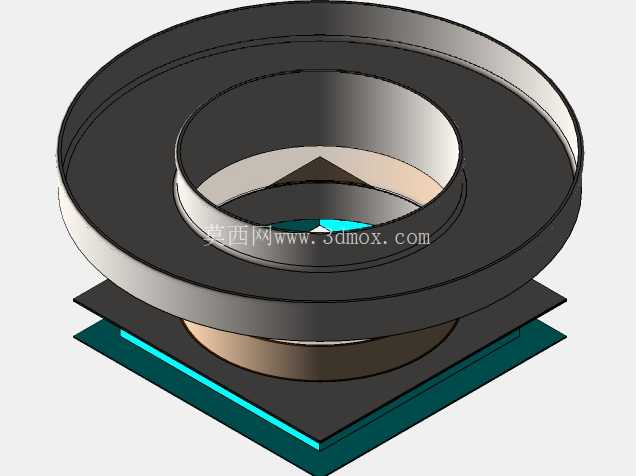

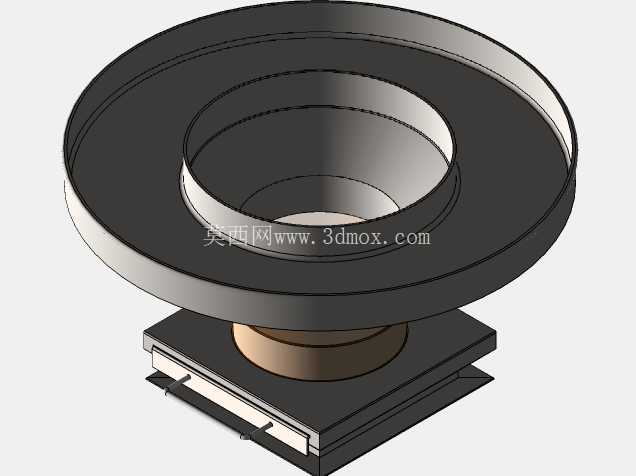

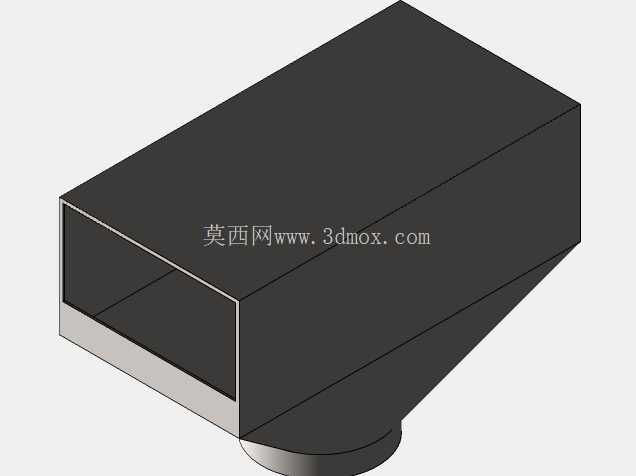

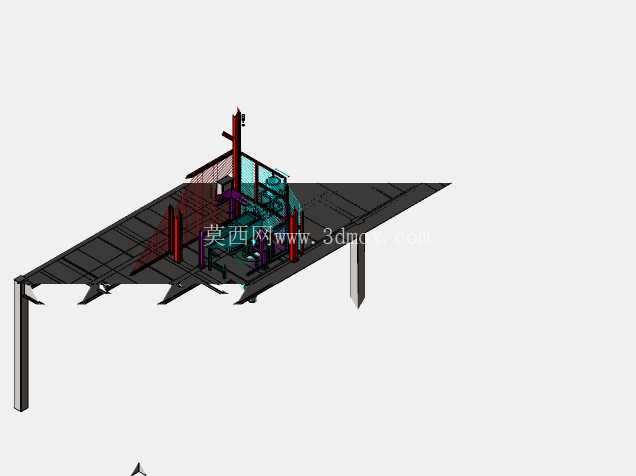

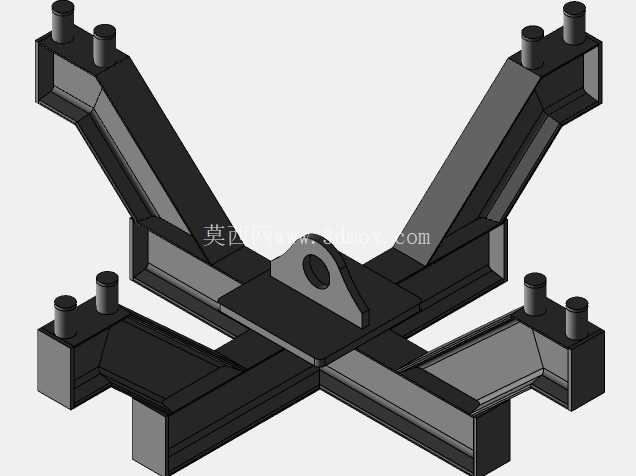

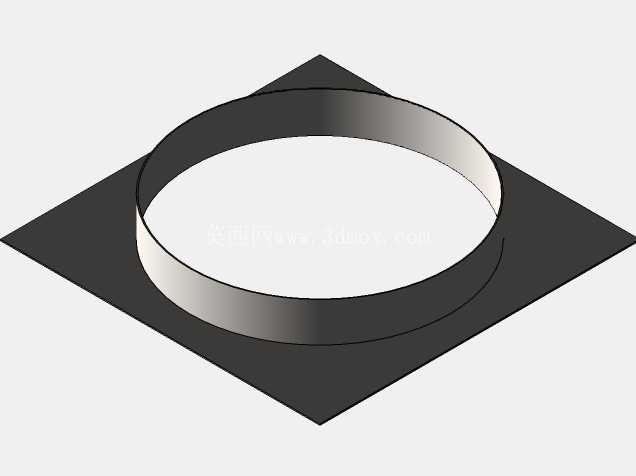

　　从安装边界来看，整套设备的纵向作业覆盖范围可根据车间实际工位长度调整主梁跨度，常规配置下跨度覆盖3-6米作业区间，设备最高点距离地坪的安装高度控制在4.2米以内，适配大部分常规层高的工业厂房，手推车起重机的横向移动行程覆盖1.2米范围，可满足吨袋在灌装位、暂存位之间的短距离转运需求，无需额外配置叉车辅助转运，减少工位间的设备交叉作业风险。在实际作业流程中，空吨袋通过电动葫芦吊运至灌装工位后，人工将吨袋挂耳挂在工位的四个承重挂钩上，将进料口套入灌装出料筒后启动气动抱夹锁紧，随后开启粉料输送阀门开始灌装，灌装过程中称重模块实时监测吨袋重量，达到设定重量后自动关闭进料阀门，松开抱夹后通过手推车起重机将满载吨袋转运至旁边的暂存位待叉车转运，整套流程可将单袋灌装作业的辅助时间压缩30%以上，同时减少人工搬运吨袋的劳动强度。设计过程中针对粉体物料易搭桥、易扬尘的特性，在出料筒位置预留了除尘接口，可对接车间中央除尘系统，在灌装时形成微负压环境，控制作业面的粉尘浓度符合职业健康要求，所有与粉料接触的结构件均采用304不锈钢材质制作，避免铁锈等杂质混入粉料，适配食品、医药类粉体的灌装卫生要求，主梁等承重结构件则采用Q235B材质焊接后做喷塑处理，提升设备在潮湿、多粉尘环境下的防锈耐腐蚀能力。

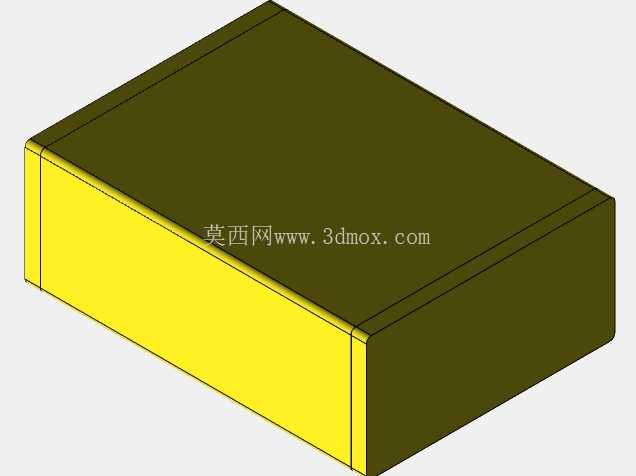

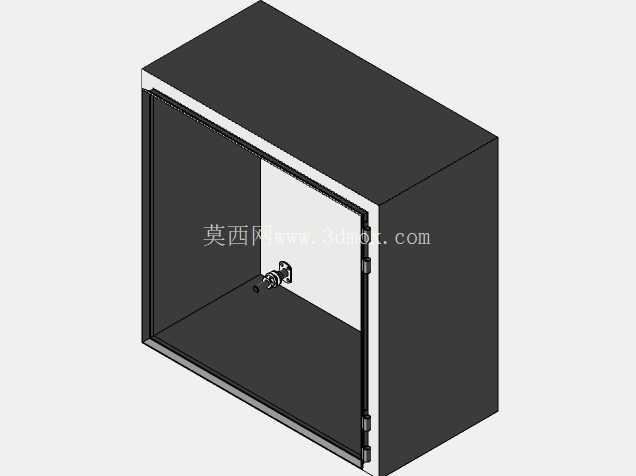

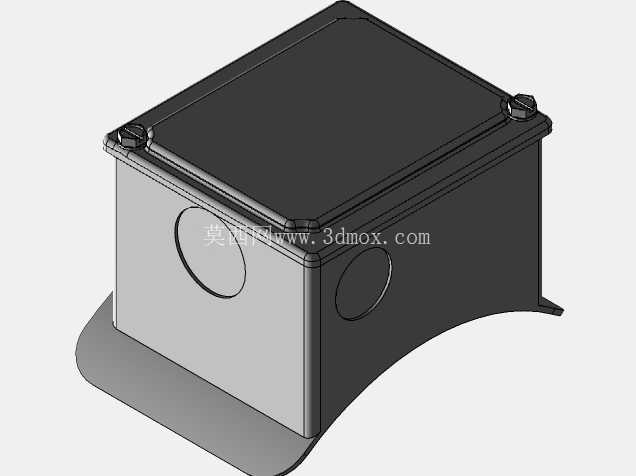

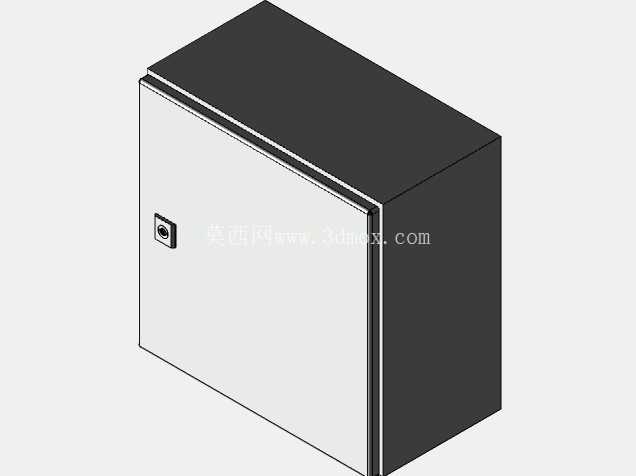

　　考虑到现场安装的便捷性，整套设备的结构件均做了模块化拆分，单个模块的重量控制在50kg以内，无需大型吊装设备即可完成现场组装，各模块之间的连接采用高强度螺栓配防松螺母，避免长期运行出现连接松动问题，电气控制部分采用集中式控制箱，所有操作按钮均设置在工位侧方的人体工学高度位置，操作人员无需抬手或者弯腰即可完成所有操作，控制箱面板上设置了紧急停止按钮，遇到突发情况可一键切断设备动力电源，保障作业安全。
