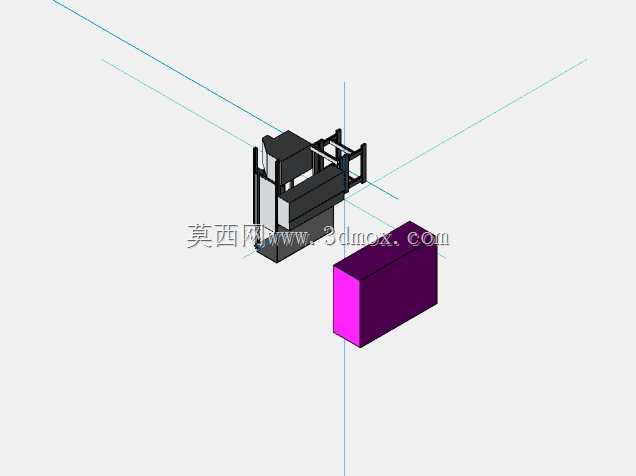

UVA-600ST型XXL袋包装填充设备结构

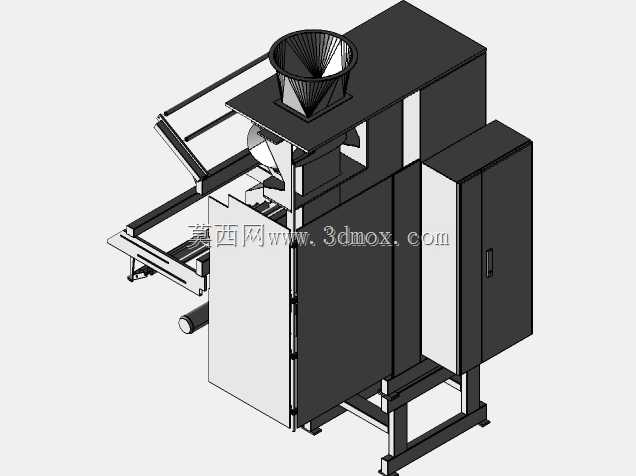

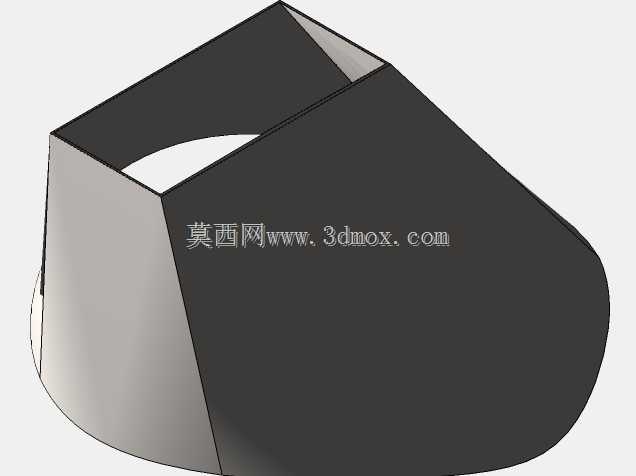

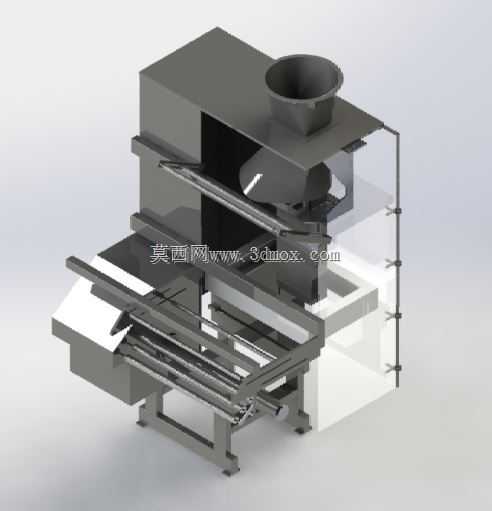

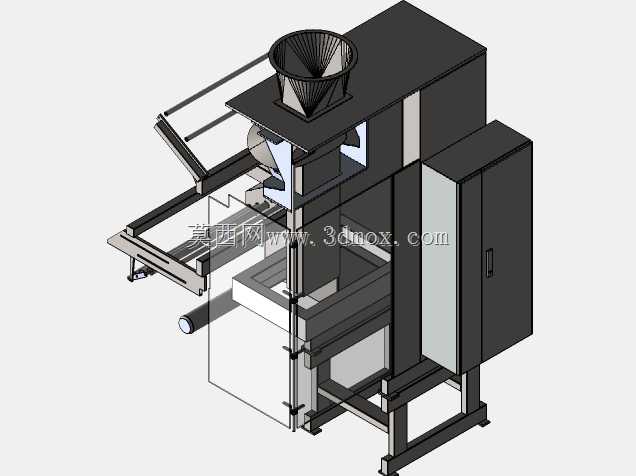

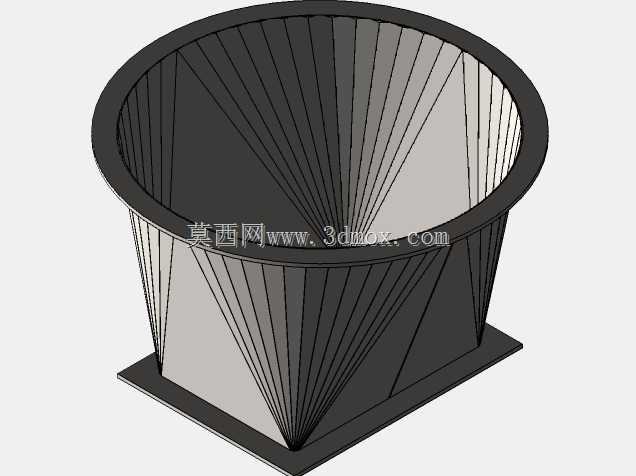

　　在大宗散料包装的工业场景里，大规格袋型的装填作业长期存在计量不准、物料架桥、装填效率低的痛点，UVA-600ST系列设备正是针对XXL规格包装袋的填充包装需求开发的专用装备，可适配粮食、化工颗粒、塑料粒子、建材粉料等多种散状物料的大袋包装工序，常见于粮油加工、化工原料生产、建材制备、大宗物料仓储转运等场景的末端包装环节，能完成从上料、计量到装填封口前的全流程核心作业。从结构设计逻辑来看，设备顶部设置大口径受料斗，斗体采用渐缩式流线型内壁设计，可减少物料下落过程中的挂壁残留，针对易架桥的粉料类物料，受料斗下方内置破拱导流结构，通过可调角度的导流板配合低速拨料组件，避免物料在斗内结拱堵塞，保证物料连续均匀下落。

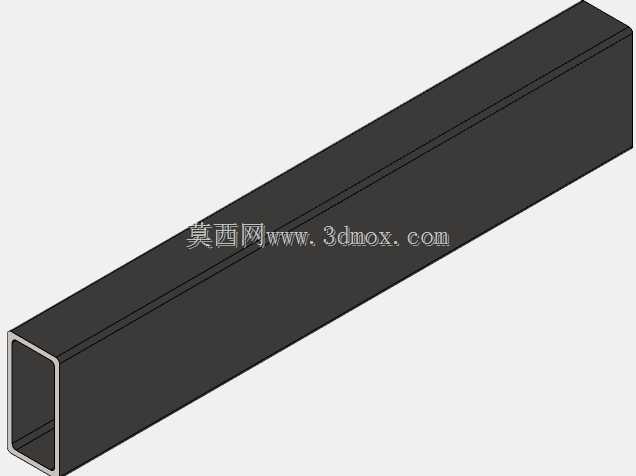

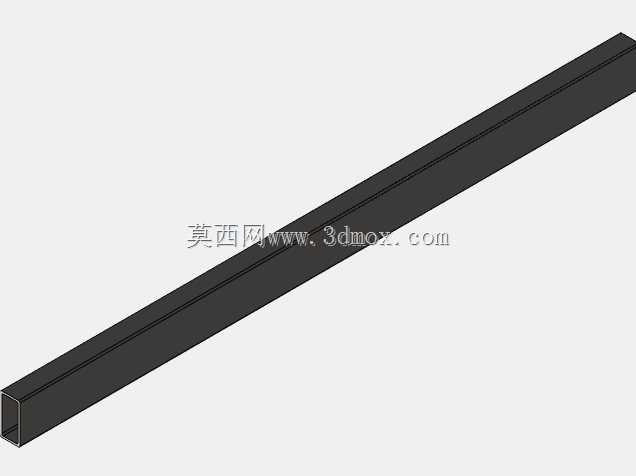

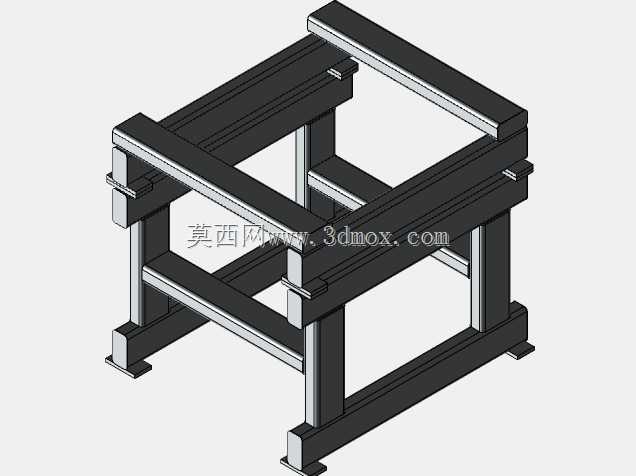

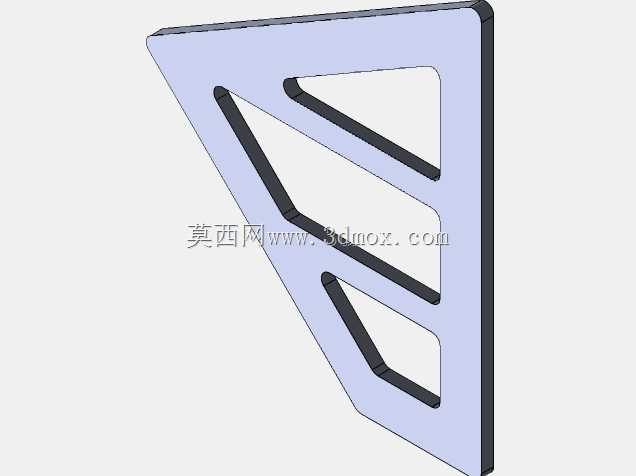

　　设备中部为计量与装填核心区域，采用重力式加料配合动态称重模块的组合结构，粗加料阶段大流量闸门全开实现快速补料，接近设定装填重量时自动切换为小流量精加料模式，可将装填误差控制在工艺允许范围内，满足大宗物料包装的计量精度要求。装填工位设置可升降的袋口夹持机构，作业时可根据包装袋的实际高度调整夹持位置，保证袋口与出料口的密封对接，减少装填过程中的粉尘外溢，针对扬尘较大的粉料工况，夹持位置预留除尘接口，可对接厂区中央除尘系统，改善作业现场环境。设备下部为机架与输送对接结构，整体采用型钢焊接机架，经过去应力处理后可承受大重量物料装填时的冲击载荷，机架底部设置可调式支撑脚，可根据安装地面的平整度调整设备水平度，

　　保证计量模块的工作精度不受地面倾斜影响。机架一侧预留输送线对接位，装填完成的重袋可直接滑落至配套的输送设备上，转运至后续封口、码垛工位，无需额外人工转运，减少作业人员劳动强度。从安装边界来看，设备采用立式集成布局，无需过大的横向安装空间，安装时需在顶部预留物料输送管道的对接空间，侧面预留检修门的开启空间，底部需保证称重模块的安装间隙，避免与周边刚性结构产生硬接触影响计量精度，电气控制箱可根据车间布局选择侧装或后置安装，适配不同厂房的布线需求。设备的外露运动部件均设置安全防护结构，夹袋机构设置防夹手检测组件，人员误触时可自动停止夹持动作，符合工业设备的安全设计规范。
