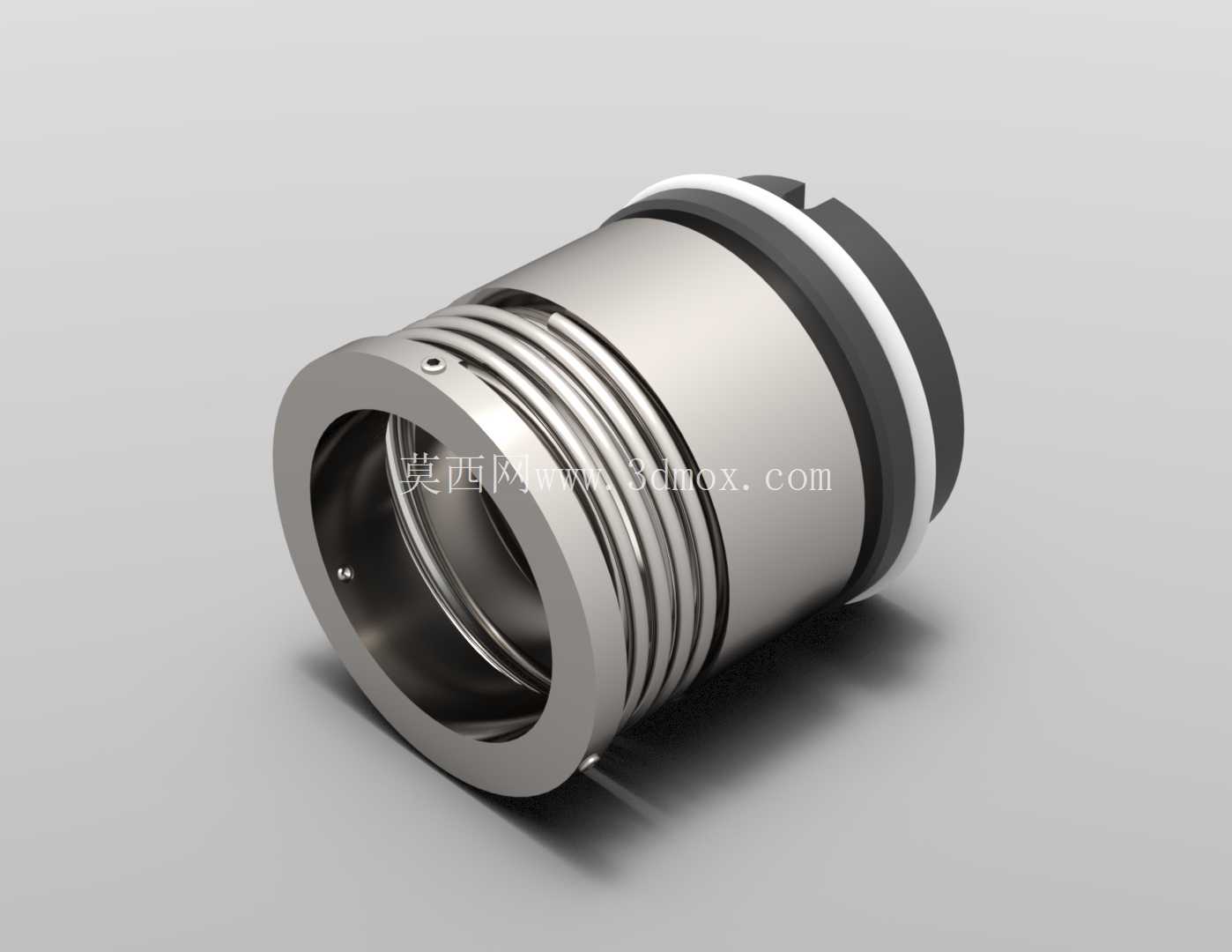

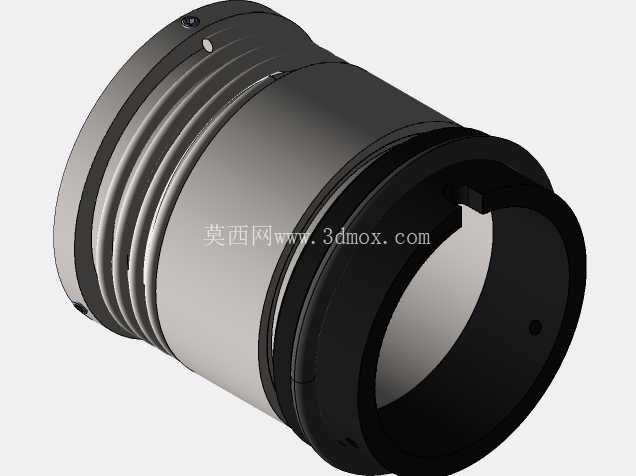

SRN型流体旋转轴用机械密封结构

在流程工业的旋转类流体输送设备中，轴封部位的泄漏控制一直是设备运维与结构设计的核心要点，SRN型机械密封正是针对这类场景开发的接触式轴端密封组件，主要适配泵、搅拌釜、反应类容器等存在旋转轴贯穿固定壳体的设备，用来阻断设备内部流体沿轴与壳体间隙向外泄漏的路径，替代传统填料密封在中低压、洁净流体工况下的密封需求。

从实际应用场景来看，这类密封件常被用在清水输送离心泵、中小型化工流程泵、常压搅拌设备的轴端位置，相比传统盘根填料，它不需要频繁压紧压盖来补偿磨损，运行过程中对轴套的磨损量更小，能有效降低设备长期运行的轴系维护成本。在设计思路上，这款密封采用了集成式 cartridge 结构的雏形，动环组件与静环组件预装为整体，现场安装时不需要额外拆分调整弹簧压缩量，能大幅降低现场安装的对位误差风险，避免因安装偏斜导致的密封面早期泄漏。

结构功能层面，该密封的核心密封副由硬质合金动环与石墨浸渍树脂静环配对组成，动环随轴同步旋转，静环固定在设备壳体的密封腔端盖上，二者接触面经过高精度研磨，平面度控制在0.0009mm以内，依靠多组周向布置的圆柱螺旋弹簧提供持续的轴向压紧力，补偿密封面正常磨损带来的轴向位移，保证运行全程密封副始终保持贴合。弹簧组件外侧设置有不锈钢冲压成型的传动套，传动套通过紧定螺钉与旋转轴固定，既传递扭矩带动动环同步旋转，也能阻挡设备内部流体中的固体颗粒进入弹簧腔，避免弹簧卡滞导致的补偿失效。密封的静环侧设置有两道氟橡胶O型圈，分别作为静环与壳体、静环与防转销之间的辅助密封，阻断静环部位的静泄漏路径；动环侧的O型圈则随动环做轴向微量移动，补偿轴系的少量窜动与摆差。

从安装边界来看，这款密封为内装式单端面结构，适配的轴径范围覆盖常规工业泵常用的20mm至80mm区间，密封整体的轴向安装长度根据轴径不同控制在45mm至70mm之间，安装时需要在设备端盖侧预留对应尺寸的密封腔空间，密封腔内径需要比密封组件外径大8mm至12mm，保证流体可以在密封腔内部循环，带走密封面摩擦产生的热量。安装过程中需要保证轴的径向跳动量不超过0.05mm，轴向窜动量不超过0.3mm，否则会导致密封面比压不均，出现局部过热磨损的问题。

实际选型应用时，这类密封适配的工作压力范围为0至1.6MPa，工作温度根据辅助密封圈材质不同，覆盖-20℃至180℃的区间，适合输送清水、润滑油、低浓度酸碱溶液等不含硬质固体颗粒的流体，如果用于含固体颗粒的工况，需要额外配置外接冲洗水接口，对密封腔进行冲洗阻隔。相比双端面机械密封，它的结构更紧凑，占用安装空间更小，成本也更低，适合对密封泄漏量要求较高、但不需要实现零泄漏的通用工业场景；相比传统填料密封，它的泄漏量可以控制在每小时5毫升以内，运行时不需要额外的冷却水冷却密封部位，能耗也比填料密封低15%左右，因为填料密封需要较大的压紧力来实现密封，会对轴产生较大的摩擦阻力，而机械密封的密封面接触比压经过精准设计，摩擦阻力仅为填料密封的20%至30%，能有效降低设备的运行功耗。

建模过程中，需要重点还原弹簧的预压缩量设计，弹簧的工作压缩量通常设置为总压缩量的30%至40%，保证密封面的初始比压在0.3MPa至0.6MPa之间，比压过大会导致密封面磨损过快，比压过小则会在设备启动、压力波动时出现密封面开启泄漏。同时要注意传动套上的防转槽与动环上的传动销的配合间隙，间隙控制在0.2mm至0.3mm之间，既要保证扭矩可以可靠传递，也要允许动环有微量的浮动空间，自动适应轴的少量摆差。密封端面上会开设微米级的流体动压槽吗？不，这款SRN型密封为接触式密封，密封面为全平面研磨，没有开设动压槽，依靠弹簧与介质压力共同提供密封比压，适合转速不超过3000rpm的工况，如果转速更高，则需要选用带动压槽的非接触式密封结构。另外，密封的金属部件全部采用304不锈钢材质，弹簧采用316不锈钢，保证在常规腐蚀性流体工况下不会出现锈蚀卡滞的问题，静环防转销采用不锈钢材质，过盈配合压装在密封端盖上，与静环上的防转槽间隙配合，防止静环随动环同步转动。
