立式支腿承压混合反应罐体结构

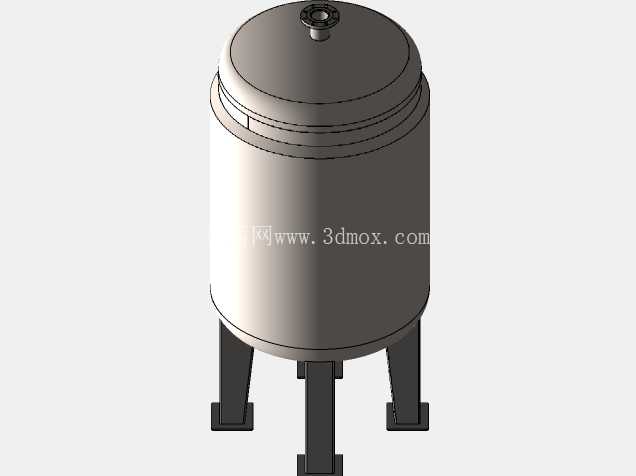

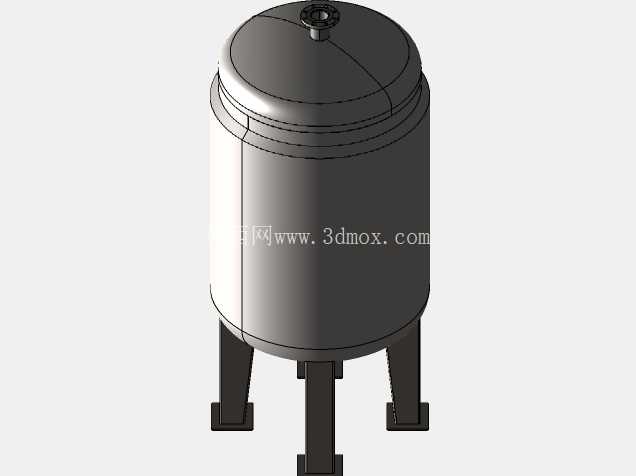

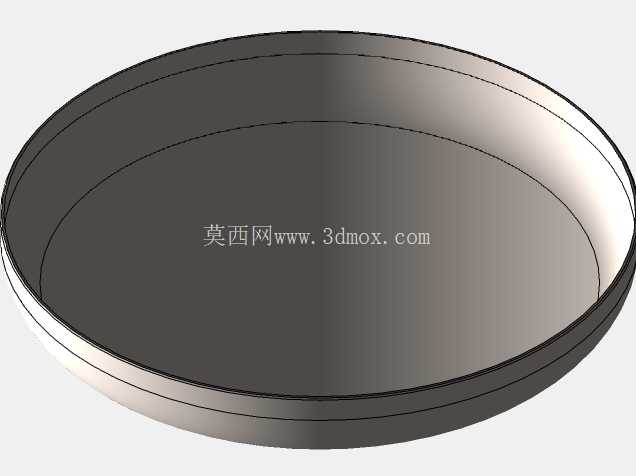

　　这款立式承压罐体的三维结构，核心面向化工、食品制药、精细化工领域的常压或带压物料混合、反应、暂存工序设计，日常生产中可承接液液混合、固液悬浮反应、中小批量物料恒温储存等工况，适配车间内连续化或间歇式生产的工位排布需求。从结构设计逻辑来看，整体采用标准椭圆封头搭配直筒段的经典承压构型，这类构型在ASME规范框架下的应力分布更均匀，直筒段环向与轴向应力差值小，能在同等壁厚下承受更高的工作内压，相比平盖结构可减少40%左右的封头局部应力集中风险。

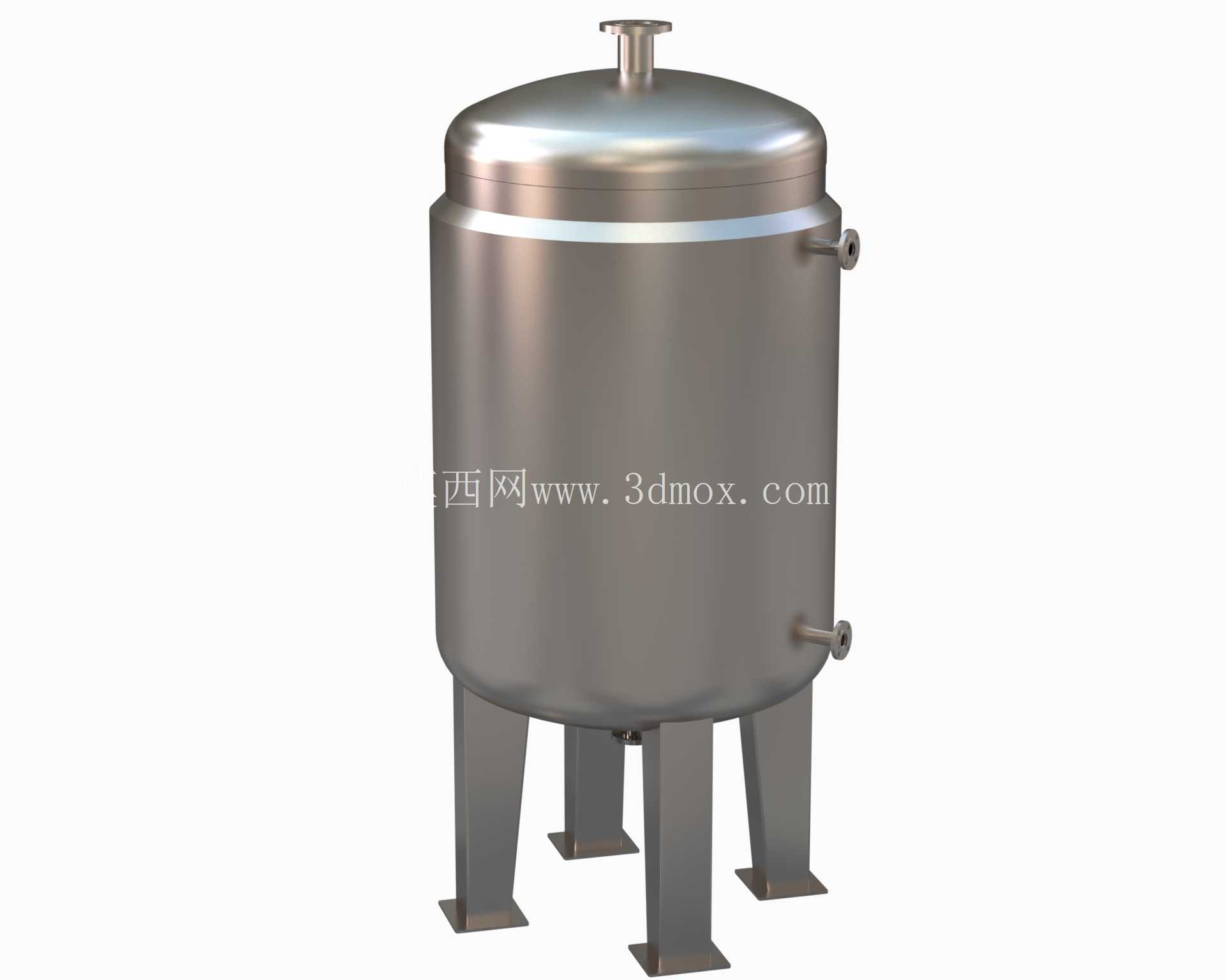

　　罐体顶部设置单接口管嘴，可用于进料、排气、安装压力表或安全阀组件，侧面上下排布的两个侧接口，可分别对接进出料管路、测温测压元件或者循环管路，底部中心的排污接口可在批次生产结束后彻底排空罐内残液，避免物料残留交叉污染。支撑结构采用四根等边角钢式支腿，支腿底部带方形安装脚板，安装时可通过地脚螺栓与车间地面或设备钢平台固定，支腿的排布角度经过重心校核，满载工况下的抗倾覆系数满足工业设备安装规范要求，不会因单侧管路载荷或者物料晃动出现失稳风险。

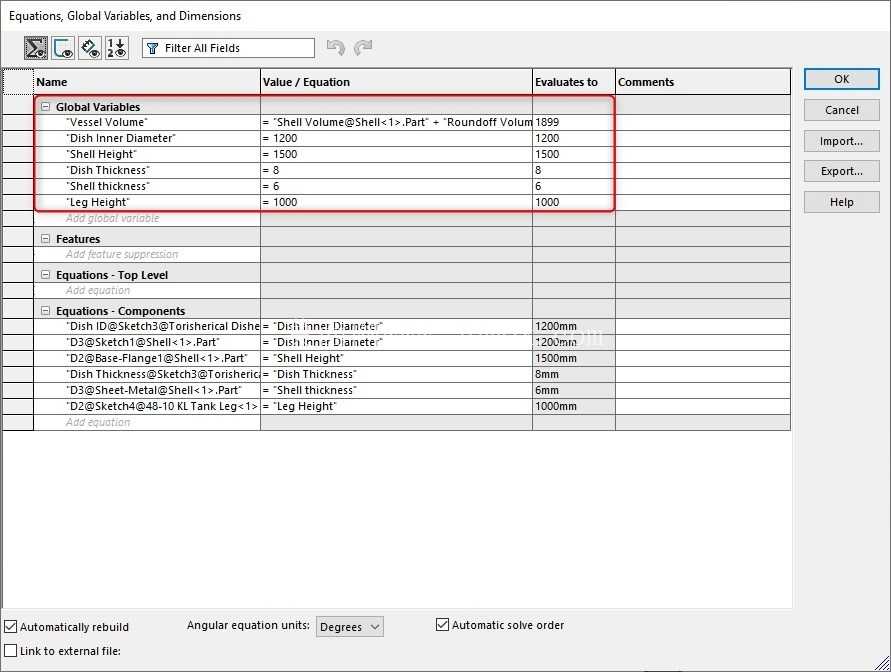

　　建模过程中对罐体的壁厚做了参数化关联设计，直筒段壁厚、封头壁厚、支腿截面尺寸、接口管嘴的伸出长度与公称直径都设置了可编辑参数，设计人员可根据实际工作压力、物料腐蚀裕量、罐体容积需求快速调整尺寸，无需重新绘制基础特征。外形边界方面，罐体总高度控制在常规车间层高适配范围内，支腿高度预留了底部排污管路的安装操作空间，侧面接口的伸出长度满足法兰对接的操作间隙，不会出现安装时扳手操作空间不足的问题。筒身与封头的焊接位置做了焊缝结构预留，可对应实际加工中的对接焊工艺要求，接口管嘴与筒体的连接位置做了补强圈结构的特征预留，当接口公称直径超过规范要求的无需补强阈值时，可直接调用补强圈特征匹配强度计算要求。

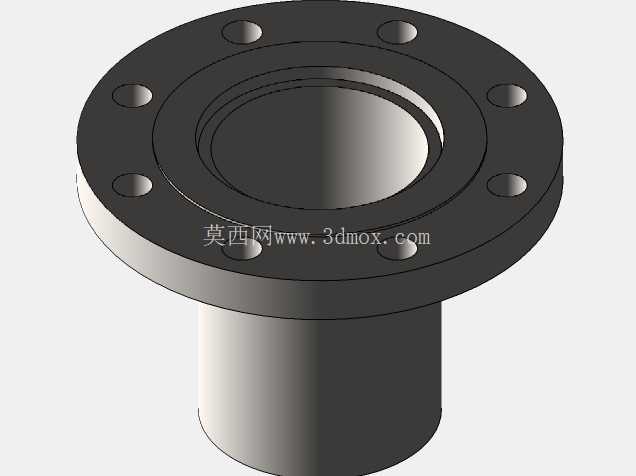

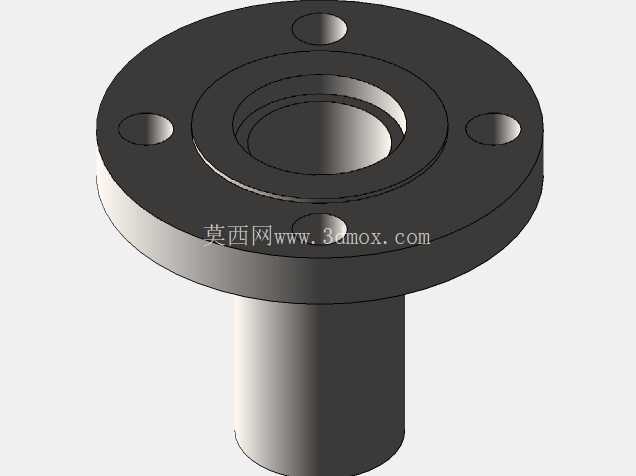

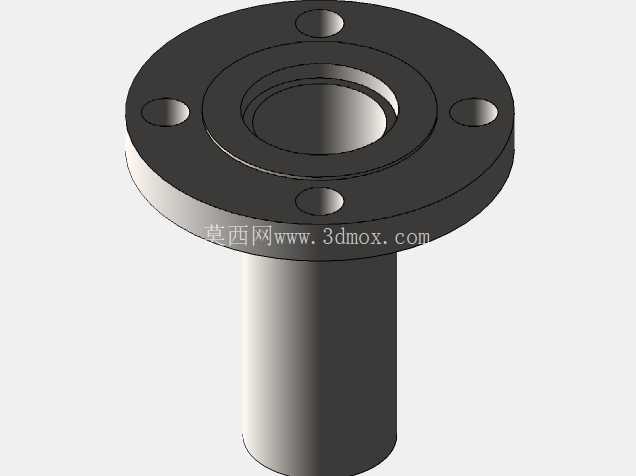

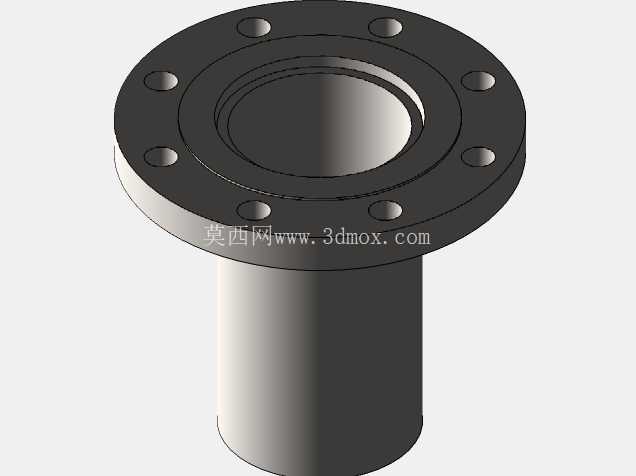

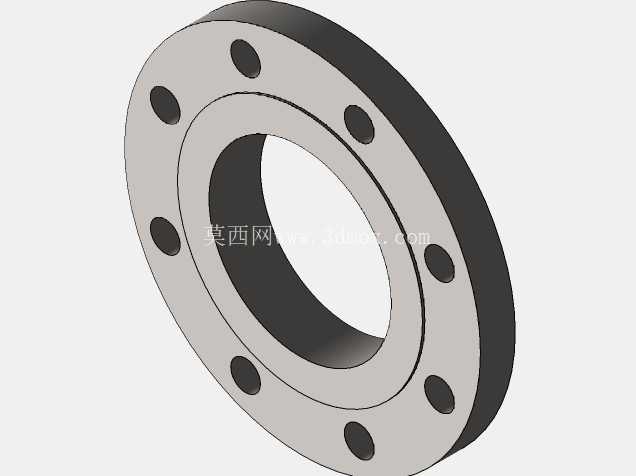

　　在实际选型应用中，这类罐体可根据物料特性调整内壁抛光精度，用于食品医药工况时可做镜面抛光处理减少物料挂壁，用于化工腐蚀工况时可在参数中调整筒体材质为对应的耐腐蚀合金，模型中预留了内壁衬层的装配间隙，可快速添加衬塑、衬胶层的结构特征。支腿的安装脚板上预留了长条形螺栓孔，可抵消安装时的地面预埋螺栓位置误差，降低现场安装的调整难度。顶部接口的法兰连接面做了密封面结构特征，可根据压力等级选择突面、凹凸面等不同密封形式，匹配不同的密封垫片选型需求。整体建模过程严格遵循承压设备的设计规范，所有转角位置都做了规范要求的圆角过渡，避免应力集中导致的疲劳失效，罐体直筒段的圆度、封头的成型曲率都符合压力容器的加工成型公差要求，可直接用于后续的工程图导出、加工工艺拆解，也可用于生产车间的设备布局排布模拟，提前核验管路对接、操作空间预留的合理性，减少现场安装时的管线碰撞问题。
