工业级高压二氧化碳储气瓶结构设计

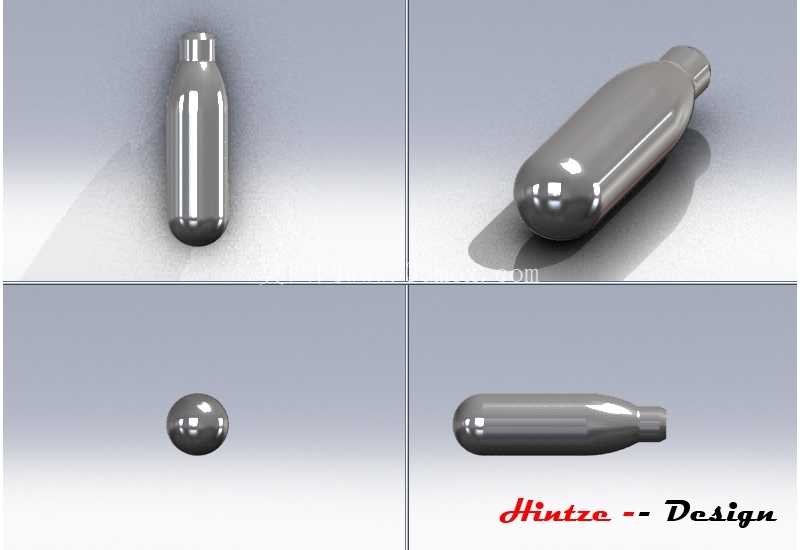

这款高压二氧化碳储气瓶的结构设计，首先要匹配工业现场、商用设备、特种作业场景的实际安装与使用需求，在做三维结构推演时，最先敲定的是瓶身的主体轮廓：底部采用圆弧封头结构，避免直角应力集中，这是高压容器设计里的基础准则——直角区域在反复充放气的压力循环下，极易出现应力疲劳裂纹，圆弧过渡的曲率半径经过反复校核，既能保证瓶底站立时的稳定性，又能把应力峰值控制在材料许用应力的60%以内，预留足够的安全冗余。瓶身主体采用等直径圆柱段设计，这部分是主要的储气容积区，等径结构一方面便于无缝钢管的旋压加工成型，减少加工工序带来的壁厚不均问题，另一方面在设备集成安装时，等径圆柱面更适配常用的管夹、抱箍固定结构，不需要额外定制异形固定件，降低现场安装的适配成本。

从功能特性来看，这款气瓶的瓶口段做了阶梯收窄设计，最外端是标准外螺纹接口，用来匹配瓶阀、减压阀、快插接头等通用配件，螺纹段下方的轴肩是密封定位面，安装瓶阀时这个面会和密封圈紧密贴合，保证高压状态下的密封可靠性，不会出现慢漏问题。收窄段的锥面过渡做了多轮曲率调整，最初的方案是直锥过渡，做有限元应力分析时发现锥面和圆柱段衔接的位置应力集中系数偏高，后来调整为大曲率的平滑弧面过渡，把应力分散到更大的区域，同时这个过渡段的壁厚比瓶身主体厚15%左右，因为瓶口区域是频繁拆装、受外力扰动最多的位置，额外的壁厚余量可以抵消安装时的偏载、磕碰带来的强度损耗。

实际应用场景里，这类小容积高压二氧化碳气瓶覆盖的范围很广：工业焊接作业里作为气体保护焊的气源载体，餐饮行业现调饮品设备的碳酸气供给，消防领域局部灭火装置的储气单元，还有水族养殖、精密气浮平台的供气配套，不同场景对气瓶的安装边界要求差异很大，所以在建模时特意把瓶身的外轮廓公差控制在合理范围，圆柱段的圆度、直线度都按照高压容器的行业标准设定，不管是用在移动作业的小型焊机上，还是嵌入固定安装的商用设备内部，都能适配常规的安装卡位。

设计过程中还考虑了使用环节的实操需求：瓶身的长径比经过优化，既不会因为过于细长导致站立时重心偏高容易倾倒，也不会因为过于粗短导致安装时占用过大的横向空间，在有限的安装空间里最大化储气容积。瓶底的圆弧封头除了应力分散的作用，还能避免瓶底积水、积灰造成的局部腐蚀，日常放置时圆弧面和支撑面的接触应力分布均匀，不会出现局部压痕变形。瓶口的螺纹长度经过校核，既能保证瓶阀拧入后有足够的啮合强度，又不会因为螺纹过长导致瓶阀拧到底时顶到内部的气道，造成气路堵塞。

从安装边界来看，这款气瓶的最大外径、总长度都适配市面上常用的气瓶固定支架、便携提手、保护帽配件，不需要单独开模定制配套件，用户在做设备集成时，可以直接选用标准件完成装配，减少配套采购的周期和成本。瓶身的壁厚按照额定工作压力的1.5倍水压试验压力做强度校核，所有过渡区域的圆角都做了应力消除的结构处理，建模时把壁厚的均匀性作为重要的校验项，避免出现局部壁厚过薄导致的安全隐患。另外，瓶身的表面没有多余的凸起结构，整体轮廓流畅，一方面便于生产时的表面处理工序，另一方面在搬运、安装过程中不会出现尖锐棱角剐蹭操作人员、损坏配套管线的问题。

在结构细节上，瓶口和瓶身衔接的位置预留了安装安全防护帽的卡位，气瓶不使用时可以拧上防护帽，保护瓶口螺纹不会因为磕碰受损，同时避免灰尘、杂物进入瓶内污染气源。瓶身的圆柱段预留了足够的平整区域，用来粘贴标识标签、检验钢印，不会因为曲面弧度过大导致标识粘贴不牢、钢印打刻困难。整个模型的结构完全遵循高压气瓶的设计规范，所有尺寸参数都匹配实际加工工艺要求，不管是用来做设备集成的装配干涉校验，还是做生产工艺的成型模拟，都能直接复用结构数据，不需要再做额外的结构调整。
