洛夫乔伊爪型弹性联轴器结构设计

在工业传动系统的轴系连接场景中，爪型联轴器是应用覆盖范围极广的挠性连接部件，洛夫乔伊结构的爪型联轴器凭借成熟的设计逻辑，在轻工输送、机床辅机、中小型动力设备的传动链路中承担着核心的连接补偿作用。这类联轴器的核心功能是实现两根同轴布置轴段的扭矩传递，同时抵消安装过程中产生的径向、角向以及轴向偏差，避免轴系因对中误差产生额外的交变载荷，延长轴承、密封件等周边易损件的使用寿命。

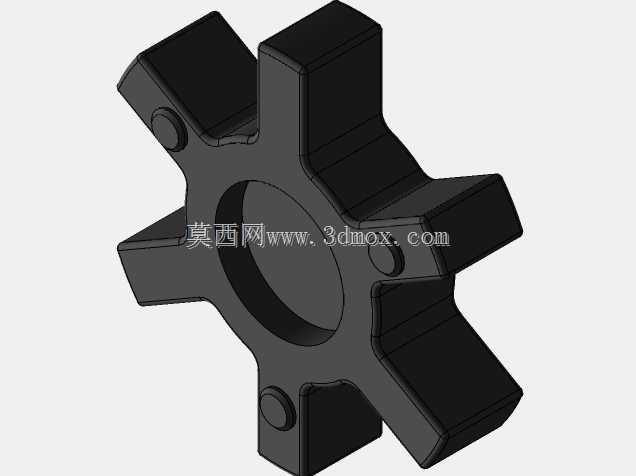

从实际应用场景来看，这类爪型联轴器常见于中小型电机与减速机的输入轴连接、泵组与驱动电机的轴系对接、自动化输送线的辊筒驱动端连接，尤其适合对传动缓冲有一定要求、安装对中精度无法达到刚性联轴器要求的工位。不同于膜片联轴器的金属弹性变形补偿逻辑，洛夫乔伊爪型联轴器依靠中间的弹性嵌块实现偏差补偿与缓冲吸振，弹性块通常采用聚氨酯或丁腈橡胶材质，能够在传递扭矩的过程中吸收动力端输出的小幅振动，避免振动直接传递到从动端设备，对于启动频繁、存在小幅冲击载荷的工况适配性更好。

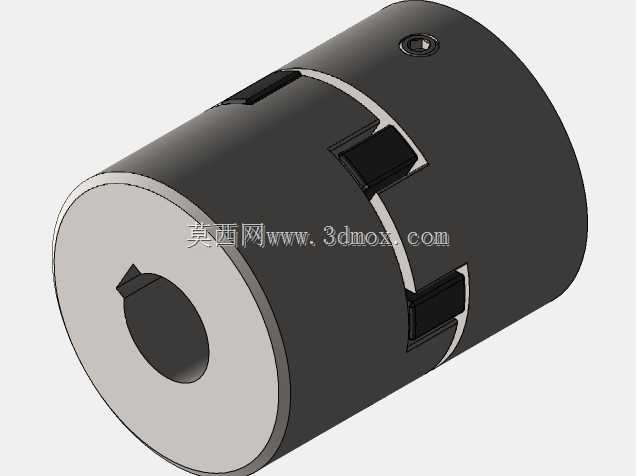

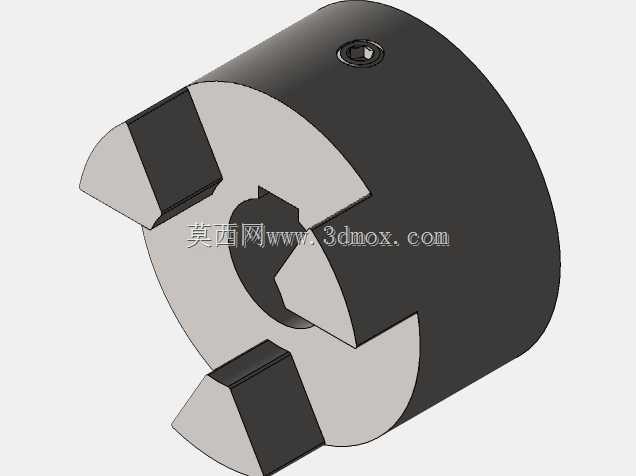

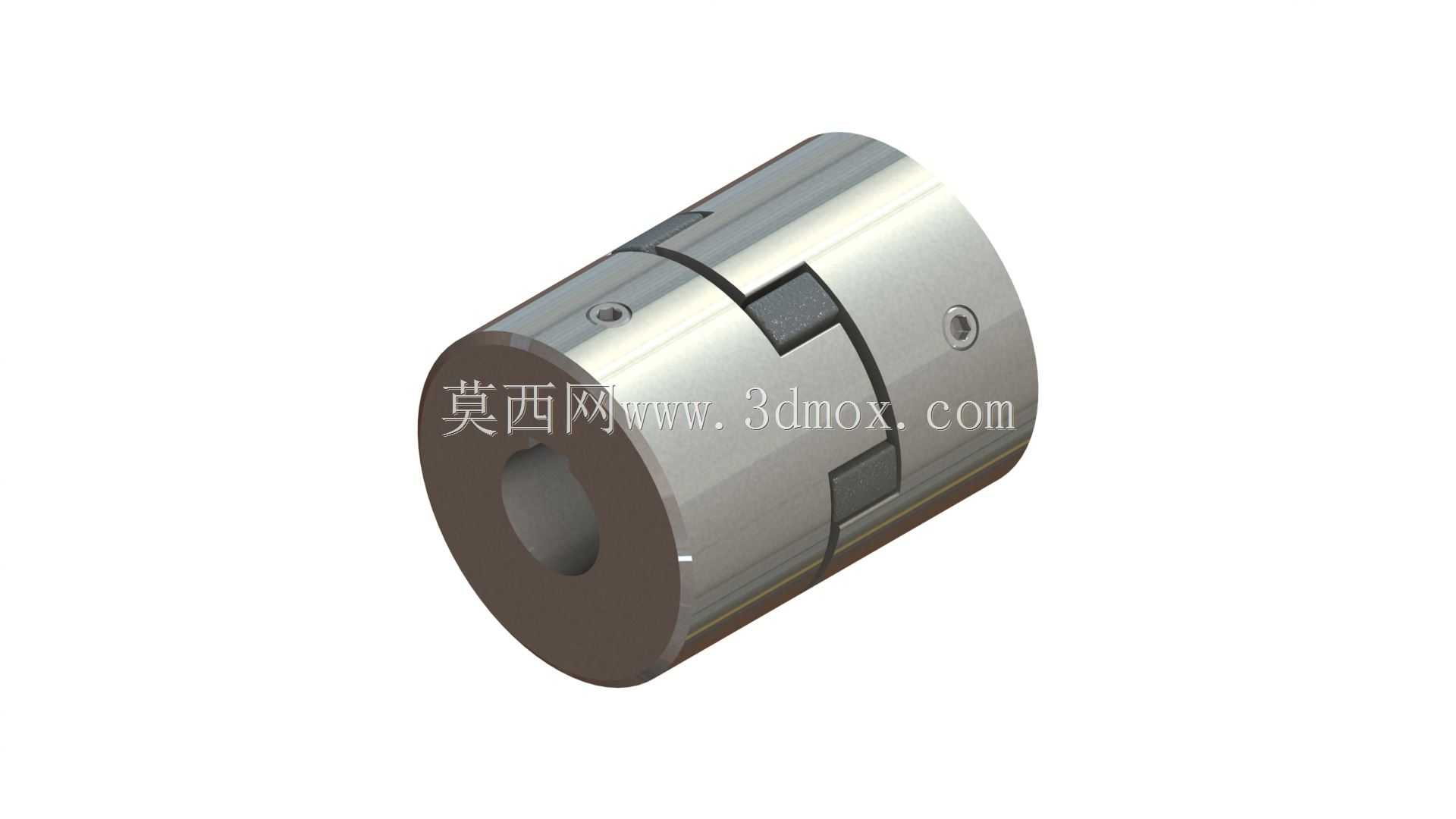

在产品设计思路上，该结构采用两半对称的金属爪毂与中间弹性块组合的形式，两个金属毂体分别与主动轴、从动轴通过键连接实现周向固定，毂体端面均匀分布的凸爪相互交错嵌入中间弹性块的凹槽内，扭矩通过凸爪与弹性块的挤压接触面完成传递，不存在金属部件的直接硬接触，传动过程中不会产生金属撞击异响。金属毂体的轴孔设计预留了标准键槽位置，同时在毂体侧面设置紧定螺钉孔，安装时可通过紧定螺钉实现轴与毂体的轴向定位，防止运转过程中毂体出现轴向窜动。凸爪的型线采用圆弧过渡设计，避免应力集中在爪根位置，在传递额定扭矩时，爪根位置的应力分布均匀，不会出现局部应力过载导致的爪部断裂问题。

从外形尺寸与安装边界来看，这类联轴器的外径尺寸根据传递扭矩的大小形成标准化的系列参数，整体为圆柱式外形，安装时不需要额外的轴向避让空间，仅需要在径向预留足够的拆装空间即可完成弹性块的更换，维护时不需要移动两端的主动、从动设备，仅需要将两个半毂向两侧小幅错开，即可取出磨损的弹性块完成更换，大幅降低了设备运维的时间成本。轴孔的孔径覆盖常见的公制、英制标准轴径，键槽尺寸符合通用传动件的标准规范，选型时只需要匹配两端轴径、核算额定传递扭矩、确认最大允许转速即可直接选用，不需要做额外的定制化修改。

在实际选型建模过程中，需要重点关注凸爪与弹性块之间的配合间隙，间隙过大会导致传动正反转切换时存在空程，影响传动精度；间隙过小则会导致安装难度提升，弹性块受挤压产生预变形，长时间运转会加速弹性块的老化失效。同时金属毂体的材质通常选用45号钢经调质处理，部分防腐要求高的工况会选用304不锈钢材质，不同材质的毂体对应的额定扭矩参数存在差异，建模时需要根据实际应用工况调整毂体的壁厚与凸爪的厚度参数，确保在最大负载下部件的结构强度满足安全系数要求。弹性块的硬度选择也需要匹配工况，硬度较高的弹性块传递扭矩更大，但缓冲吸振效果稍差；硬度较低的弹性块缓冲性能好，但允许传递的最大扭矩更低，需要根据设备的载荷特性做对应匹配。

不同于刚性联轴器对安装对中精度的严苛要求，洛夫乔伊爪型联轴器允许的径向偏差通常在零点几毫米级别，角向偏差允许1度以内，轴向偏差可达到1-2毫米，能够覆盖绝大多数现场安装的对中误差范围，降低了现场安装调试的难度，这也是该结构在通用工业传动领域被广泛应用的核心原因。在三维建模过程中，需要重点保证凸爪的等分精度，三个凸爪沿圆周方向120度均匀分布，确保运转过程中每个凸爪承受的载荷均匀，避免单个爪部受力过大导致的过早失效；同时轴孔与键槽的形位公差需要符合传动件的通用标准，保证轴与毂体的配合精度，避免运转时出现偏心导致的振动问题。
