30吨气动压力加工设备三维设计

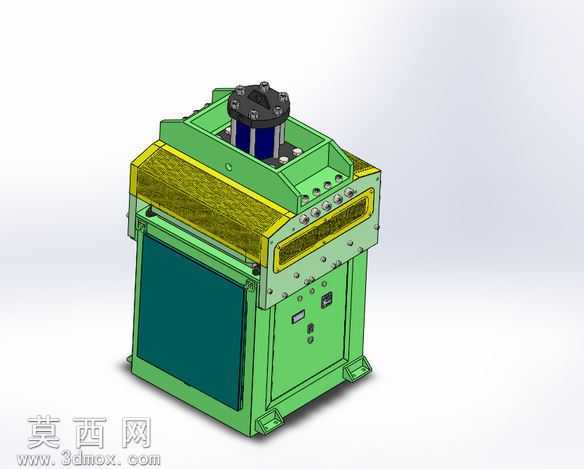

本作品为30吨规格气动压力加工设备的三维设计模型，采用SolidWorks完成全参数化建模，整体建模过程严格遵循机械设计规范，对设备的每一处结构细节都进行了精准还原。模型整体采用立式框架式结构布局，底部为集成式柜体基座，基座预留了电气元件安装空间与气动管路排布通道，底部设计有可调式支撑脚座，可适配不同平整度的安装地面，保障设备运行时的稳定性。设备中部为压装作业工作区，外围设置有带防滑纹理的安全防护围挡，围挡采用黄绿警示配色，既起到安全防护作用，也符合工业设备的安全标识规范，工作区台面经过平整化建模处理，可适配不同类型的工装夹具安装。设备上部为核心动力执行单元，搭载大缸径气动冲压缸，缸体周边均匀布置紧固螺栓结构，保障大吨位压装作业时的结构强度，缸体顶部设置有气源接口与行程调节组件，可根据不同加工需求调整压装行程与输出压力。设备正面的操作面板区域，建模时还原了控制按钮、状态指示灯、压力调节旋钮等操作元件的布局，柜体侧面设置有电气检修门与气源处理组件安装位，兼顾设备的操作便捷性与后期维护便利性。材质渲染方面，基座柜体采用哑光工业绿涂装材质，防护围挡采用磨砂黄警示材质，气动缸体采用金属阳极氧化蓝与发黑处理金属材质，操作按钮采用红、绿等区分功能的工程塑料材质，不同部件的材质质感区分清晰，渲染效果贴近真实工业设备的视觉表现。结构设计上，整体框架采用厚钢板焊接式结构建模，各连接部位的螺栓、定位销等标准件均按照实际规格建模装配，传动与导向部位的结构预留了合理的装配间隙，既还原了设备的真实装配关系，也为后续的工程出图、结构仿真、虚拟装配验证提供了可靠的模型基础。设计过程中充分考虑了气动压力机的实际使用场景，在保障30吨额定压装出力的结构强度前提下，优化了设备的整体外形尺寸，减少设备的占地面积，同时对操作区域的人机工程布局进行了合理规划，让操作人员的作业动作更加顺畅，降低长时间操作的疲劳感。
