内嵌灭火器与水带的壁挂式消防柜结构

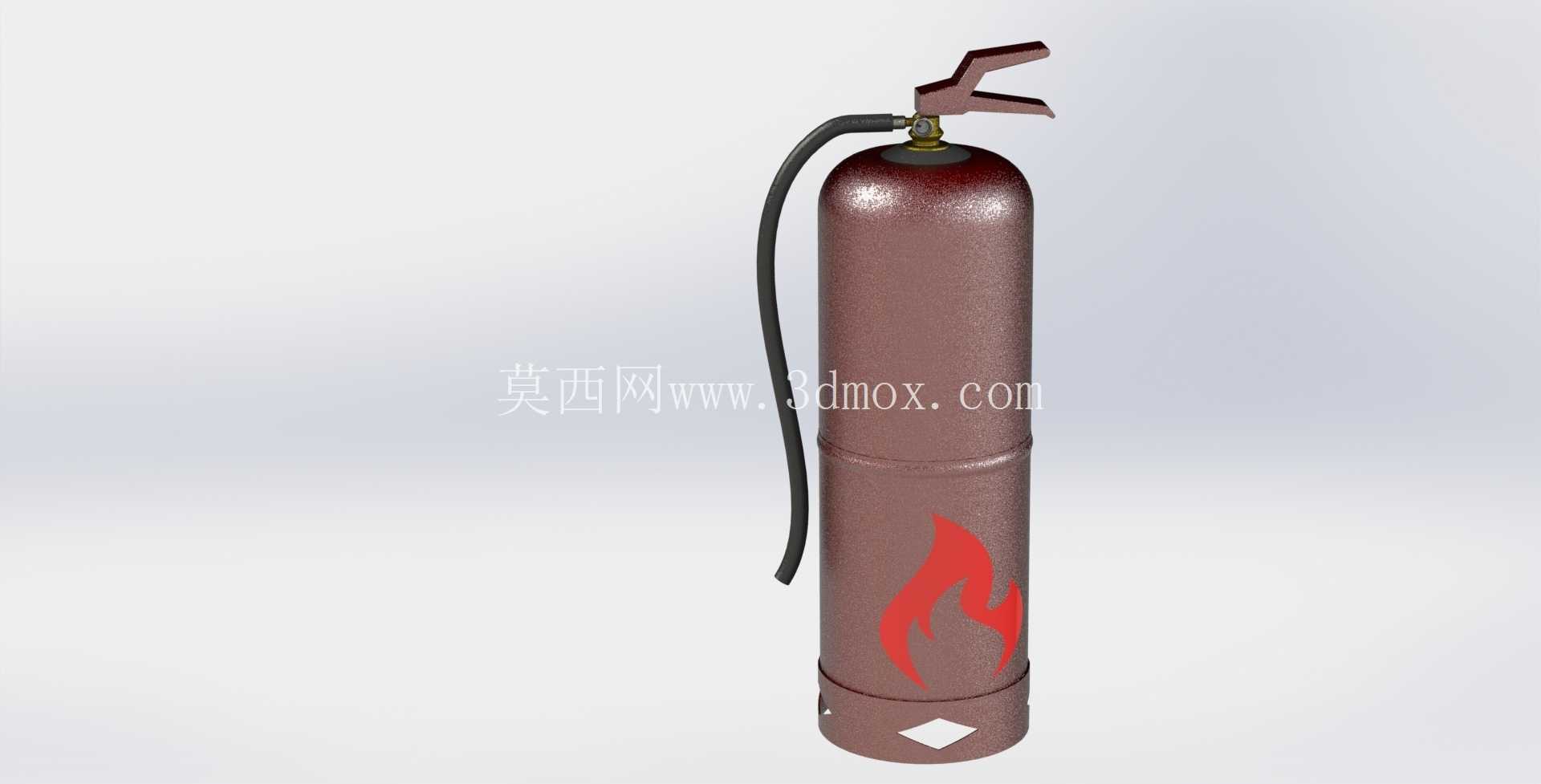

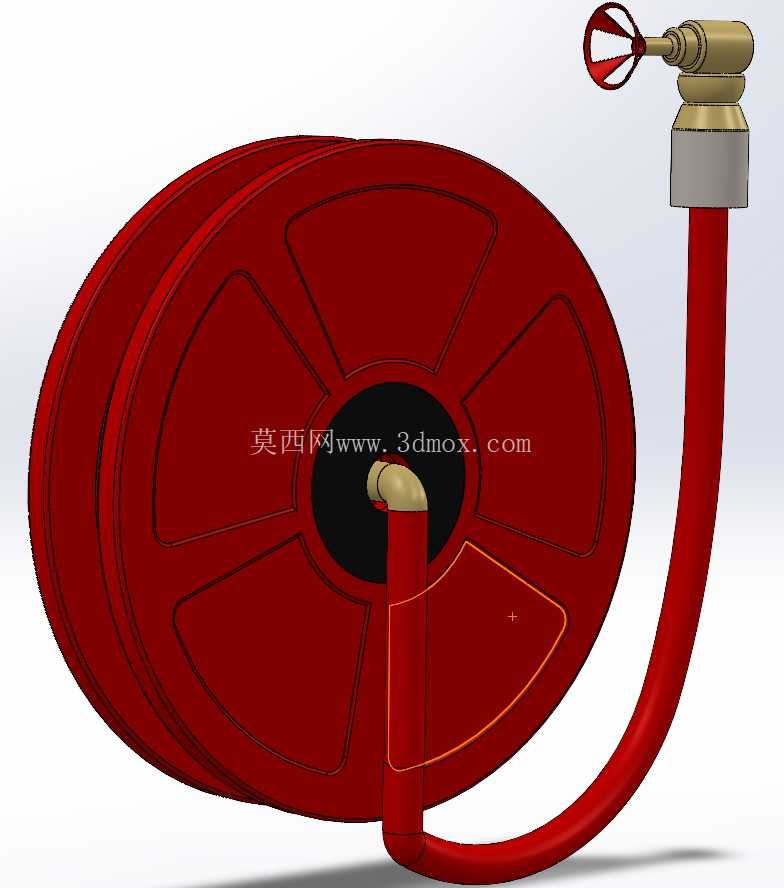

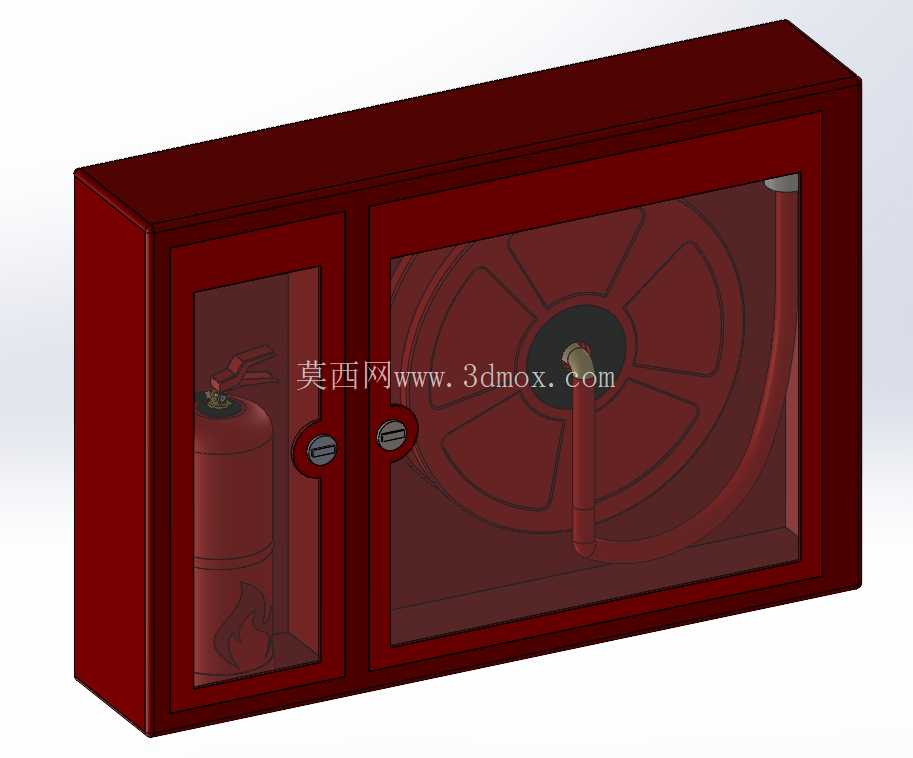

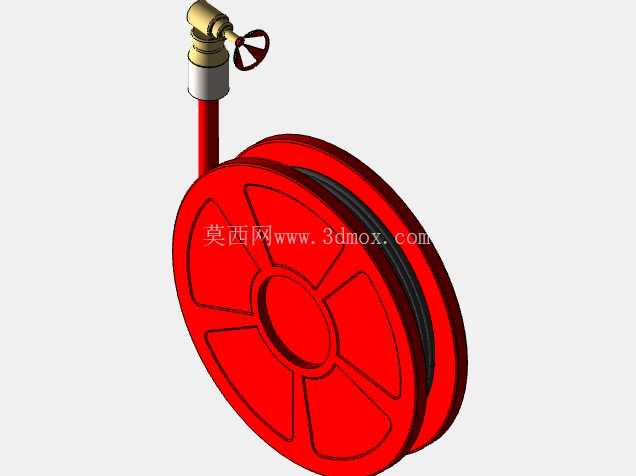

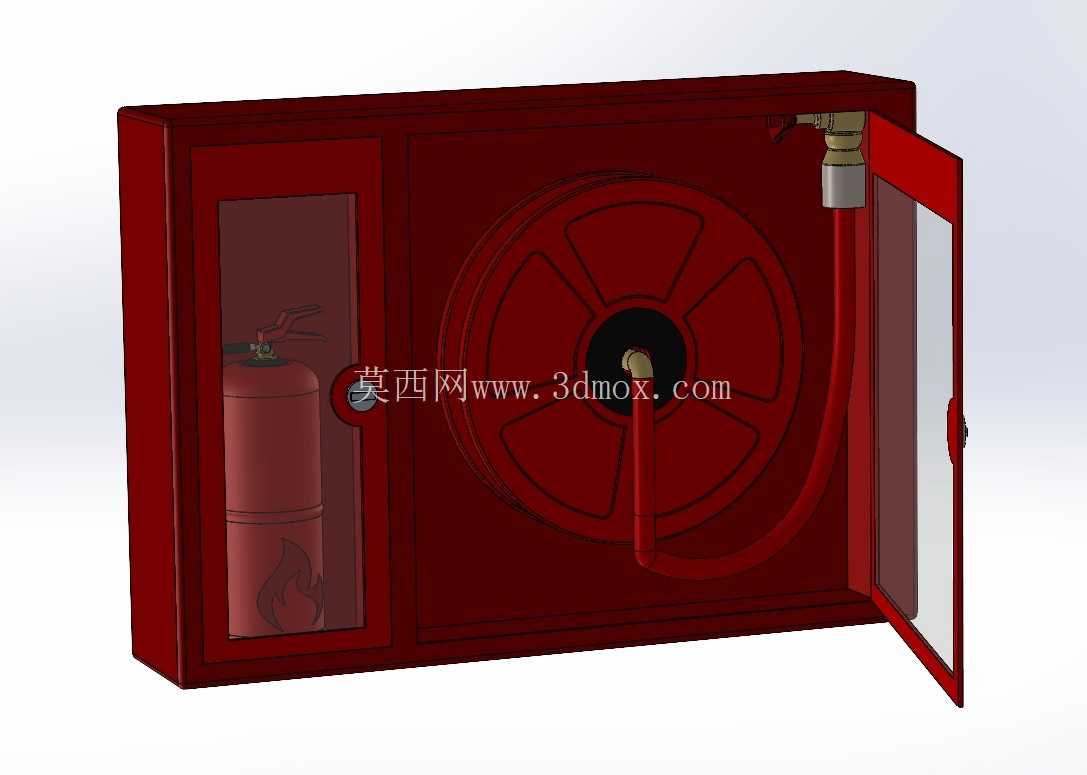

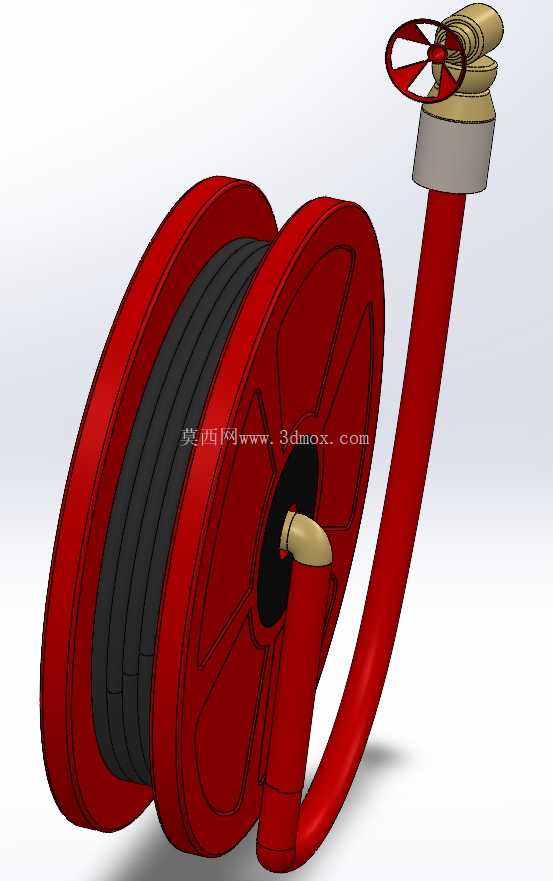

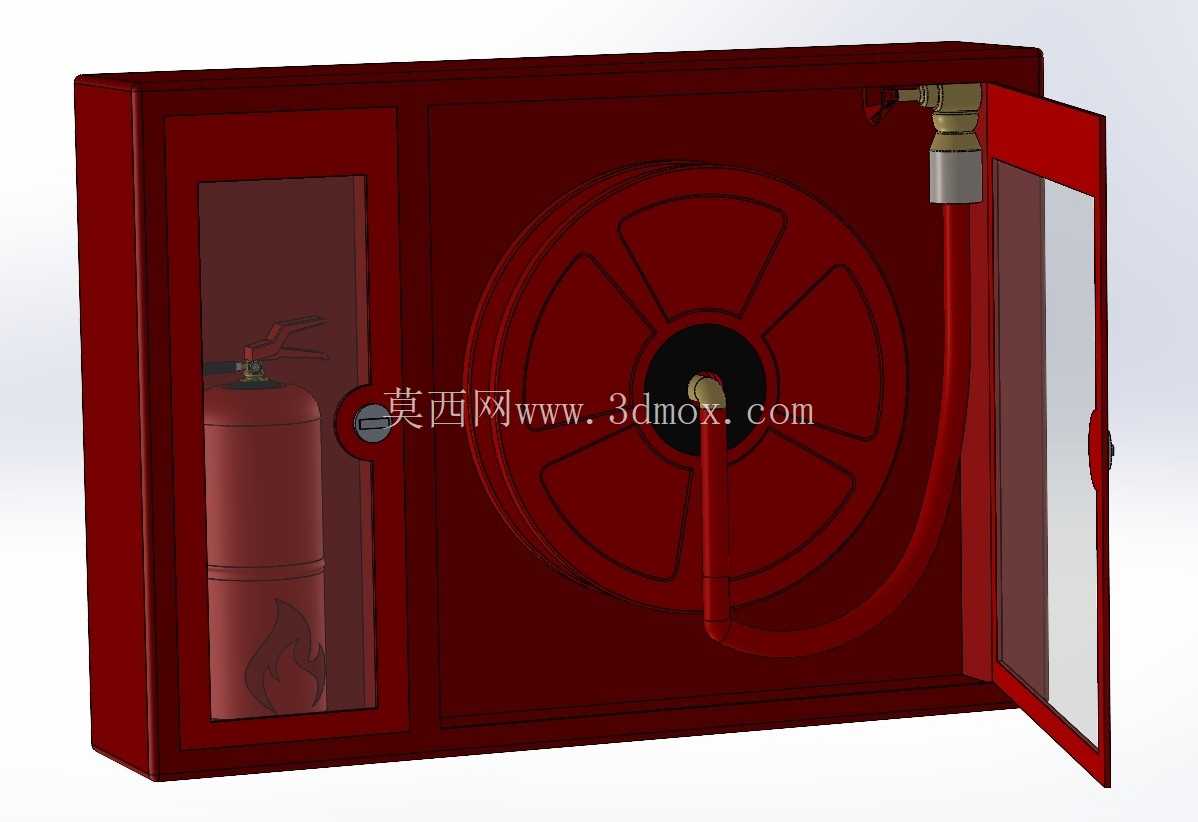

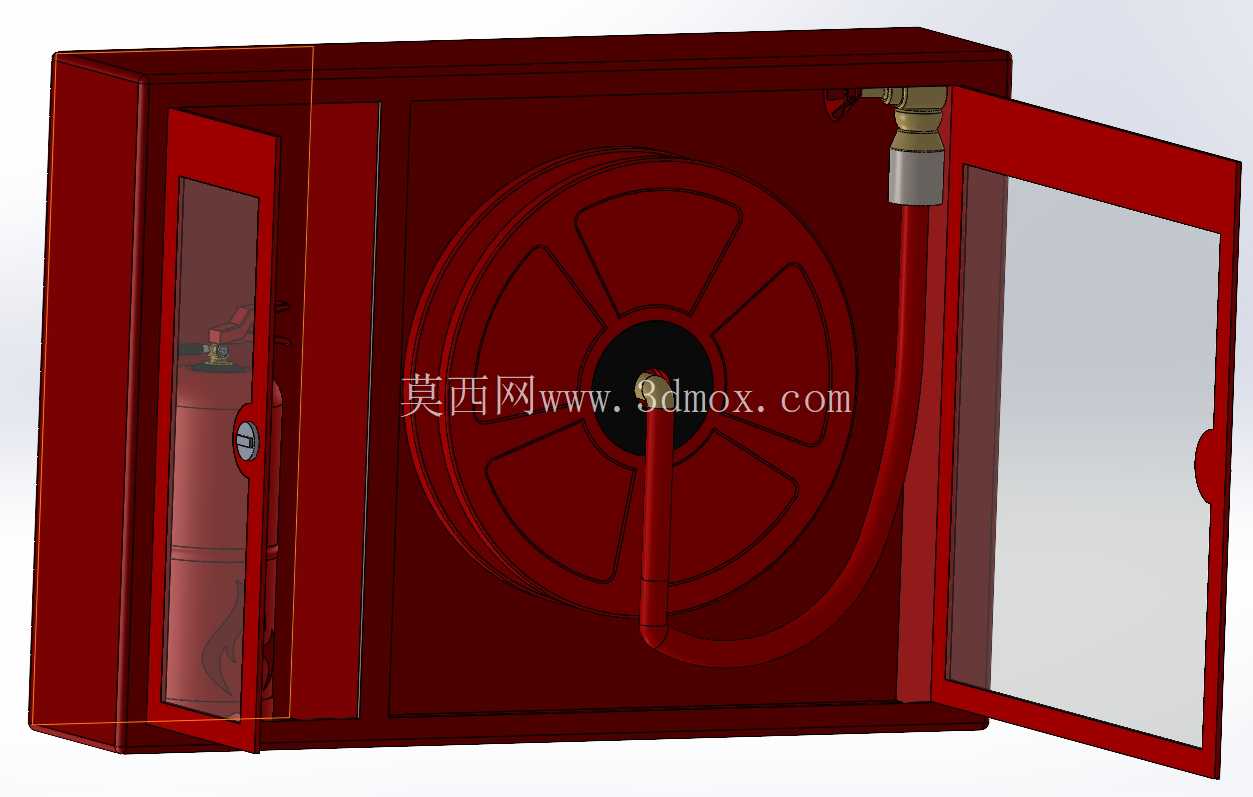

　　这款消防柜的三维结构完全贴合民用与商用建筑室内消防布设的实际需求，日常场景中多嵌入墙体或壁挂安装在走廊、楼梯间、厂房通道等醒目易取的位置，作为初期火灾扑救的前置器材存储载体，避免消防器材被随意挪动、积灰损坏，同时通过统一的红色外观起到明确的视觉警示作用，让人员在紧急状态下能快速定位器材位置。从结构功能来看，柜体采用双仓分隔设计，左侧独立封闭仓室用于存放手提式干粉灭火器，仓门设置透明观察窗，日常巡检时无需开启柜门即可直接查看灭火器的压力状态、固定情况，减少巡检工作量；右侧仓室为消防水带卷盘存放区，配置可向外开启的玻璃门，紧急情况下可直接击碎玻璃快速取用器材，卷盘中心设置旋转轴结构，水带沿卷盘规整盘绕，拉出时不会出现打结、卡滞问题，卷盘旁预留的接口位置可直接连通建筑内部消防供水管网，接口处的密封结构在建模时做了公差配合还原，保证安装后不会出现渗漏水问题。

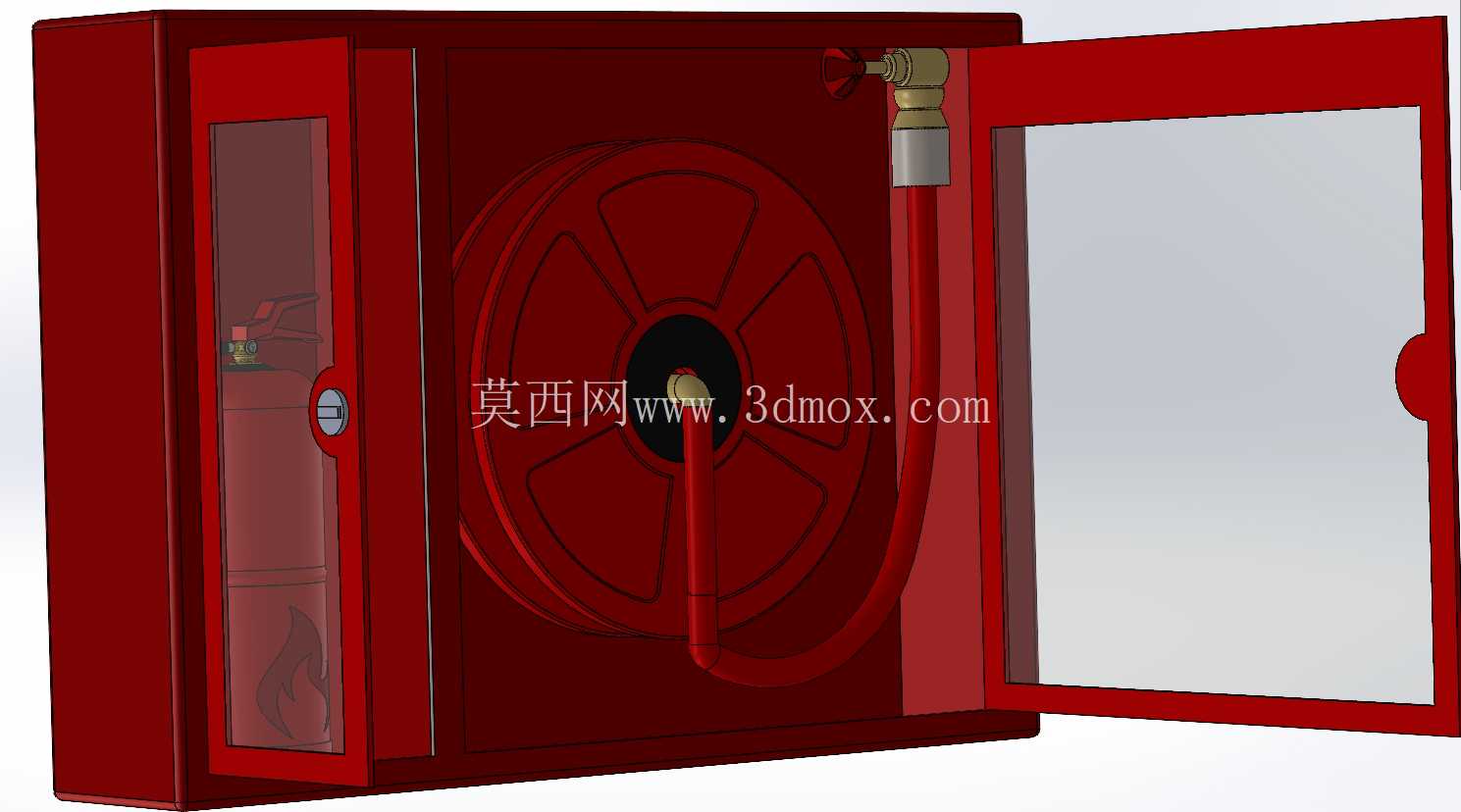

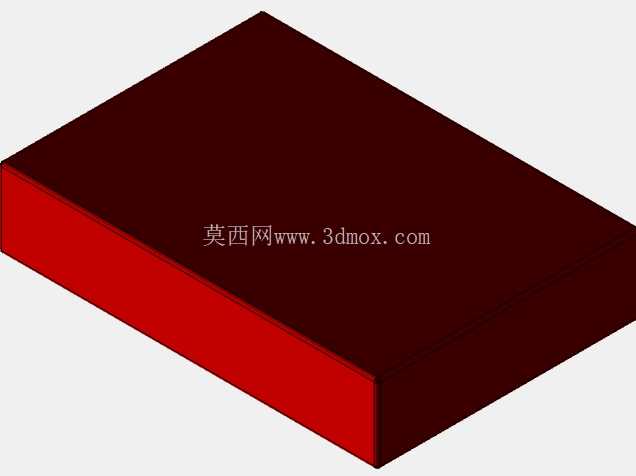

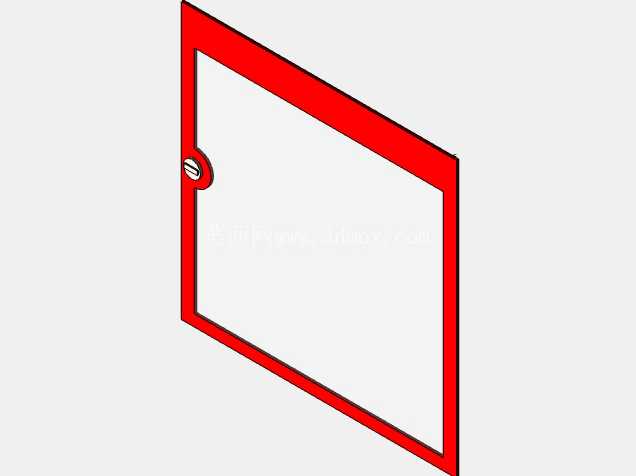

　　设计过程中优先考虑取用效率与安装适配性，柜体整体采用薄钢板弯折成型的结构思路，所有棱边做圆弧过渡处理，避免安装和取用过程中划伤人员；柜门的合页位置设置在侧边，开启角度可达到180度，完全打开后不会遮挡器材取用的操作空间，柜锁采用通用消防柜的弹跳锁结构，日常处于闭合状态，紧急情况下按压即可开启，无需额外钥匙，减少操作步骤。从安装边界来看，柜体整体厚度控制在240mm以内，适配常规建筑墙体的预留暗装槽位，也可直接采用膨胀螺栓壁挂安装，安装时底部距离地面高度预留900mm的操作空间，保证不同身高的人员都能顺利开启柜门取用器材；左侧灭火器仓的内部尺寸适配常规4kg手提式干粉灭火器的存放需求，仓内设置弹性卡扣，可将灭火器牢牢固定在仓内，避免开关柜门或受到震动时灭火器倾倒磕碰；右侧水带卷盘的安装位可适配20米或25米长度的标准消防水带，卷盘的旋转阻尼经过结构优化，拉动水带时可顺畅转动，收卷时也不会出现松垮散乱的问题。

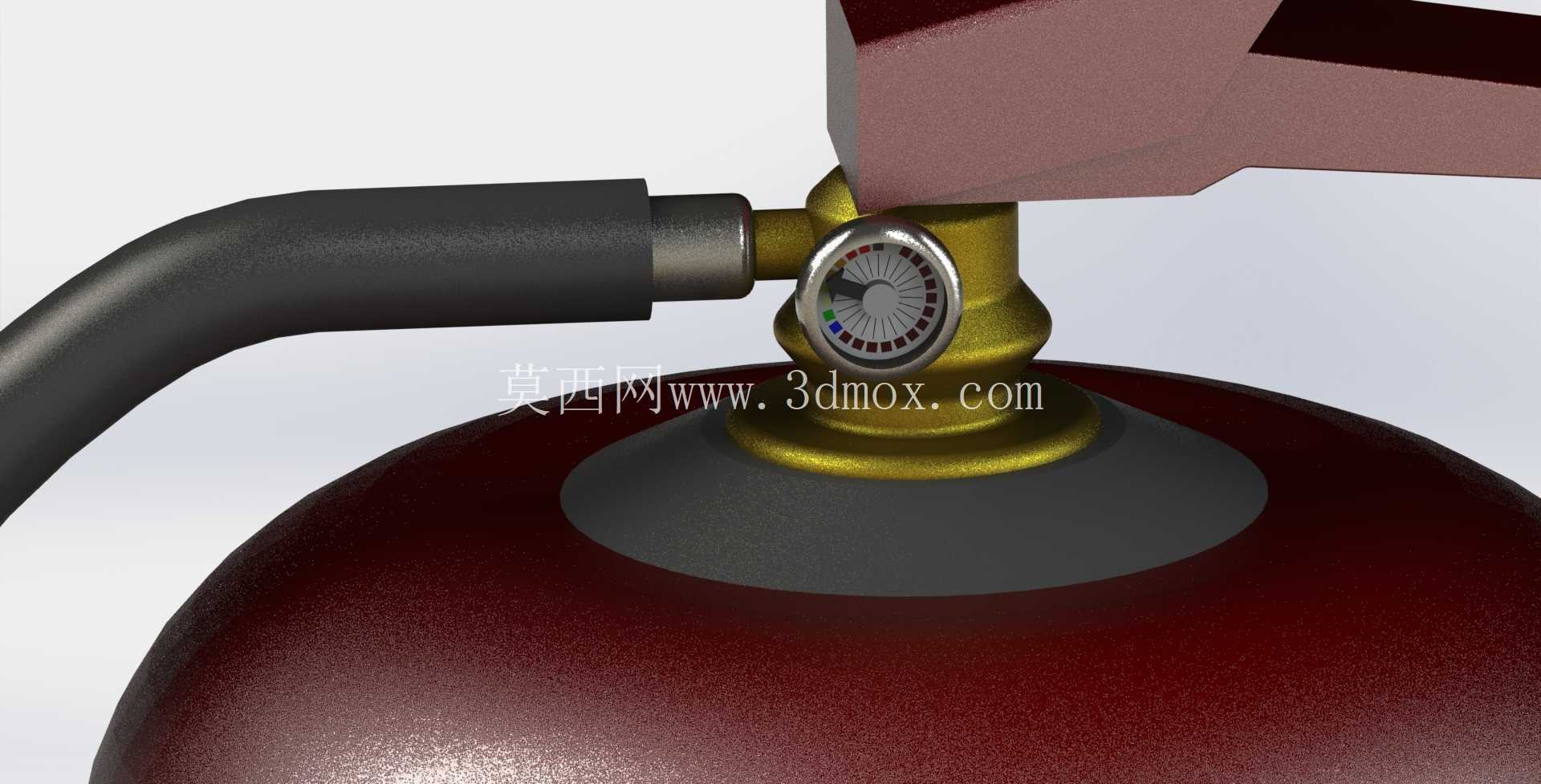

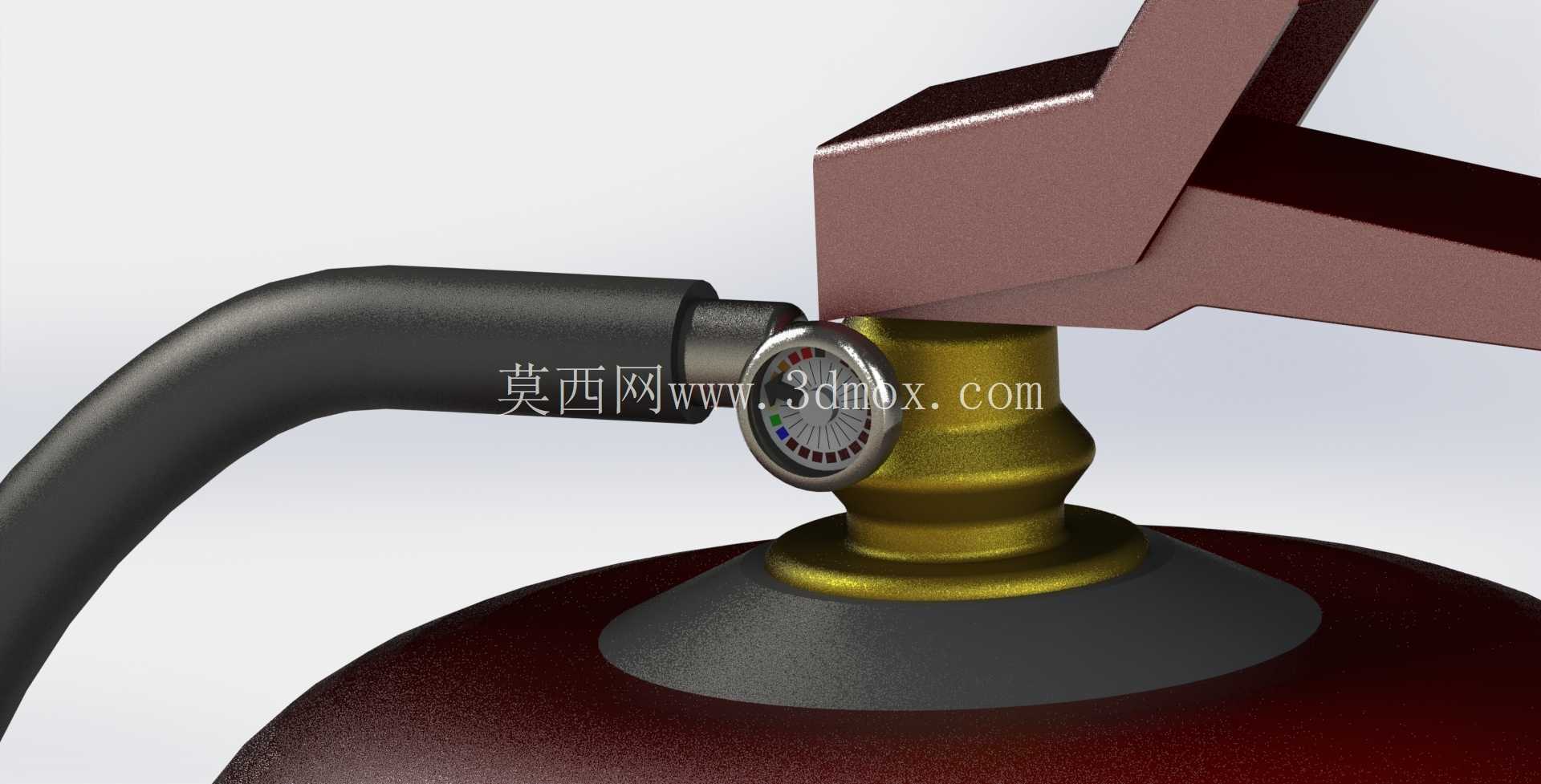

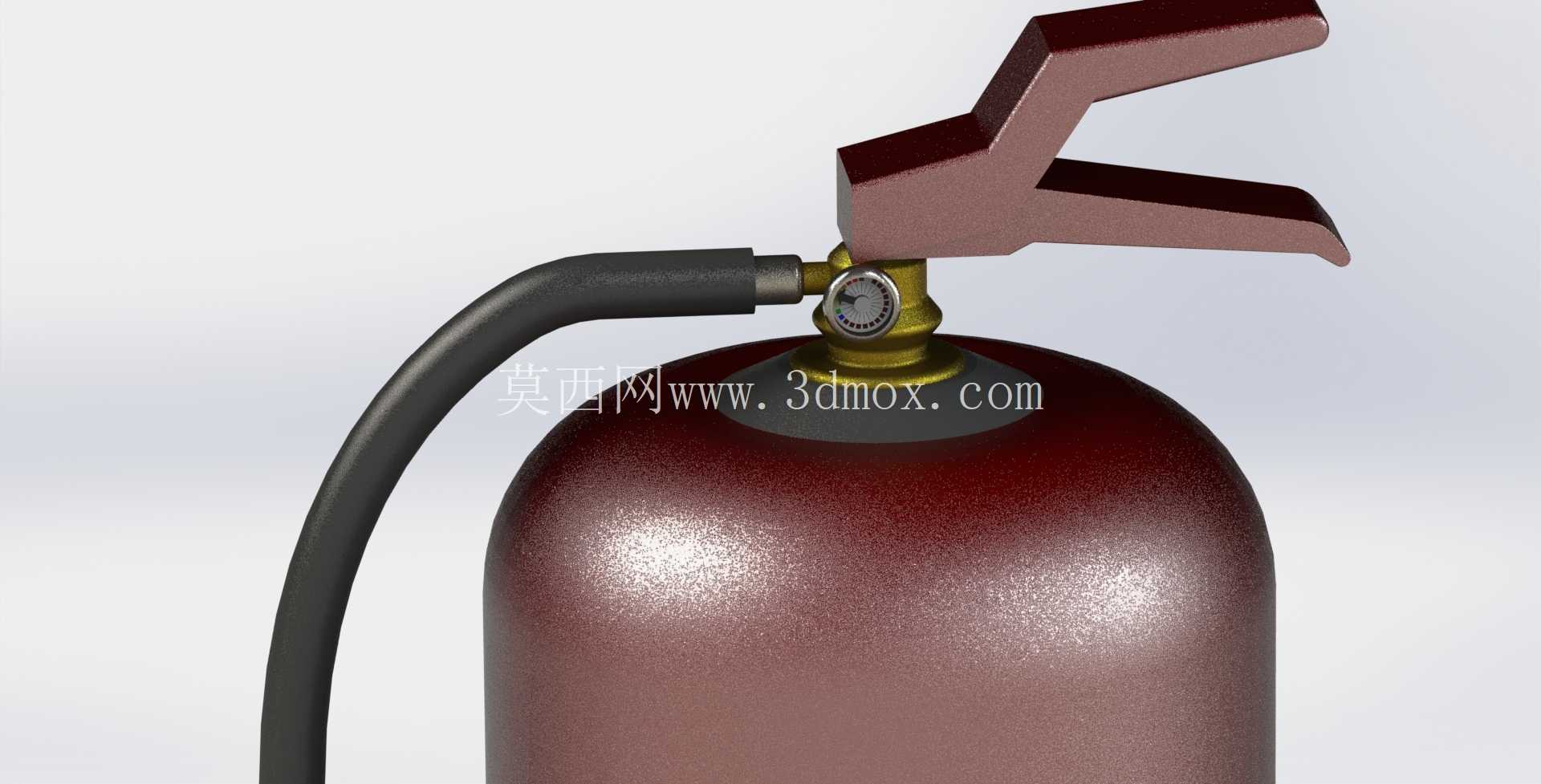

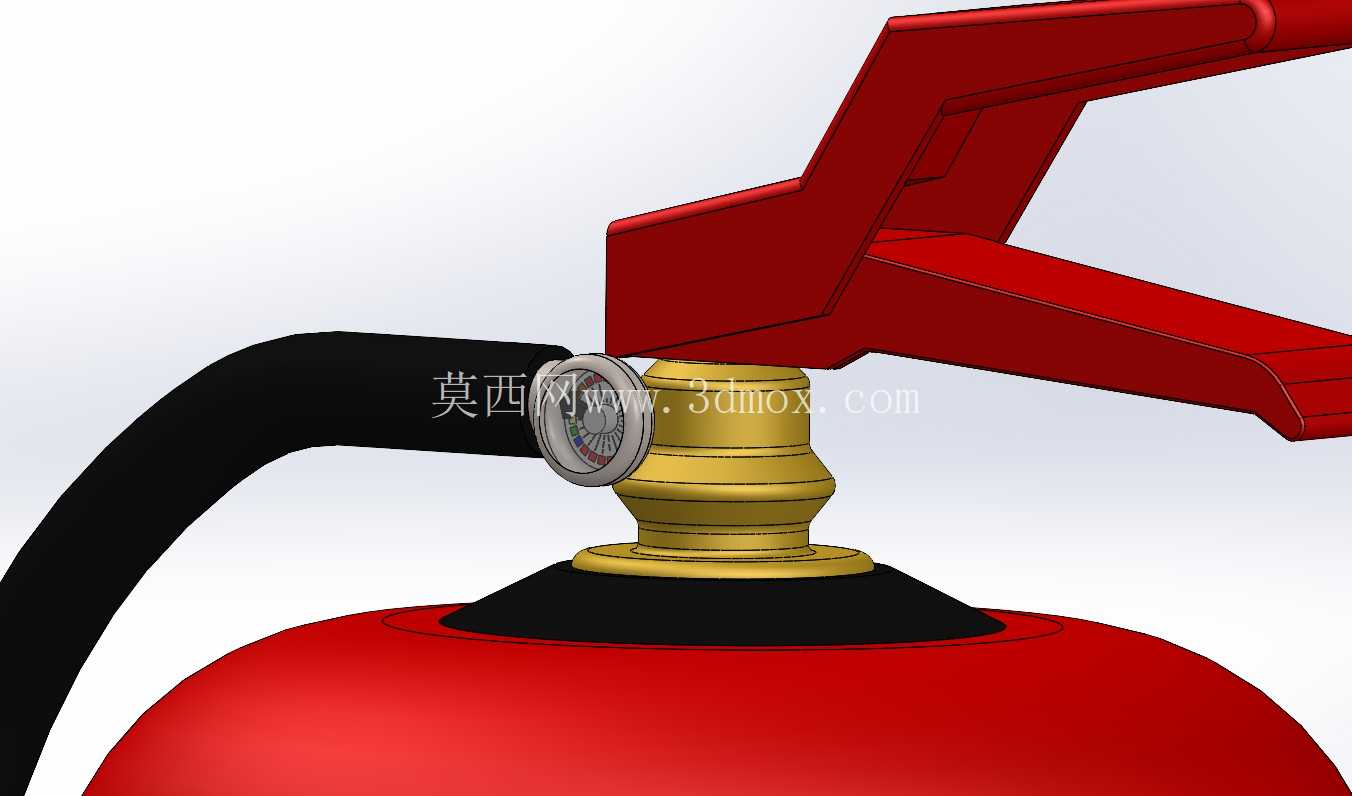

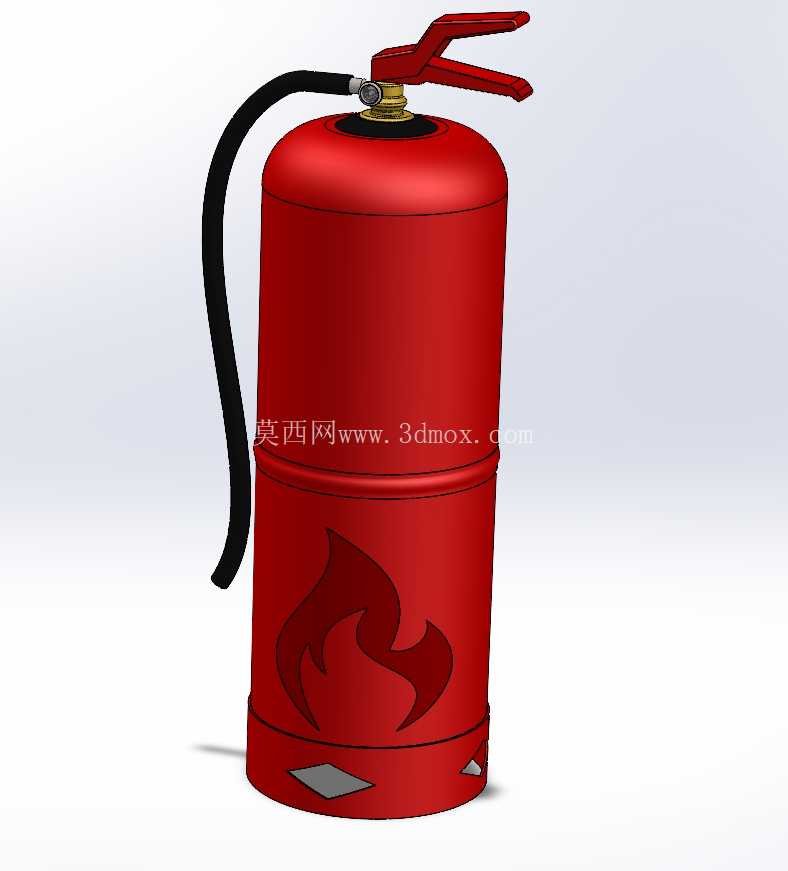

　　建模过程中还原了实际产品的装配逻辑，所有部件的连接关系都符合实际生产的装配工艺，比如柜体钢板的焊接位置、合页的螺丝固定点位、观察窗的玻璃压条结构都做了细节还原，没有出现结构干涉的问题；水带与卷盘的连接部位、灭火器的喷嘴与压把结构都按照实物比例建模，可直接用于消防布设场景的效果展示、安装施工的技术交底，也可作为相关产品结构优化的参考基础。在实际应用中，这类消防柜需要满足消防验收的相关规范要求，所以建模时严格遵循器材存放的空间预留标准，比如灭火器顶部距离柜体顶部预留100mm以上的间隙，方便人员抓取灭火器提把；水带卷盘的中心距离地面高度控制在1.2米左右，符合人体工程学的操作高度，人员站在柜前无需过度抬手或弯腰即可操作水带阀门；柜体表面的红色涂层采用消防标准的大红色号，在光线不足的通道环境中也有足够的辨识度，观察窗采用高强度透明亚克力或钢化玻璃材质，受到撞击时不会产生尖锐碎块造成二次伤害。
