恒温焊台烙铁机结构设计方案

在电子元器件组装、线束加工、小尺寸五金件预焊等生产场景中，烙铁机是工位上最基础也最核心的手工焊接工具，这套恒温焊台结构的三维建模，完全围绕一线焊接工位的实际操作需求展开设计，没有多余的装饰性结构，所有外形与内部布局都服务于操作便利性与使用安全性。

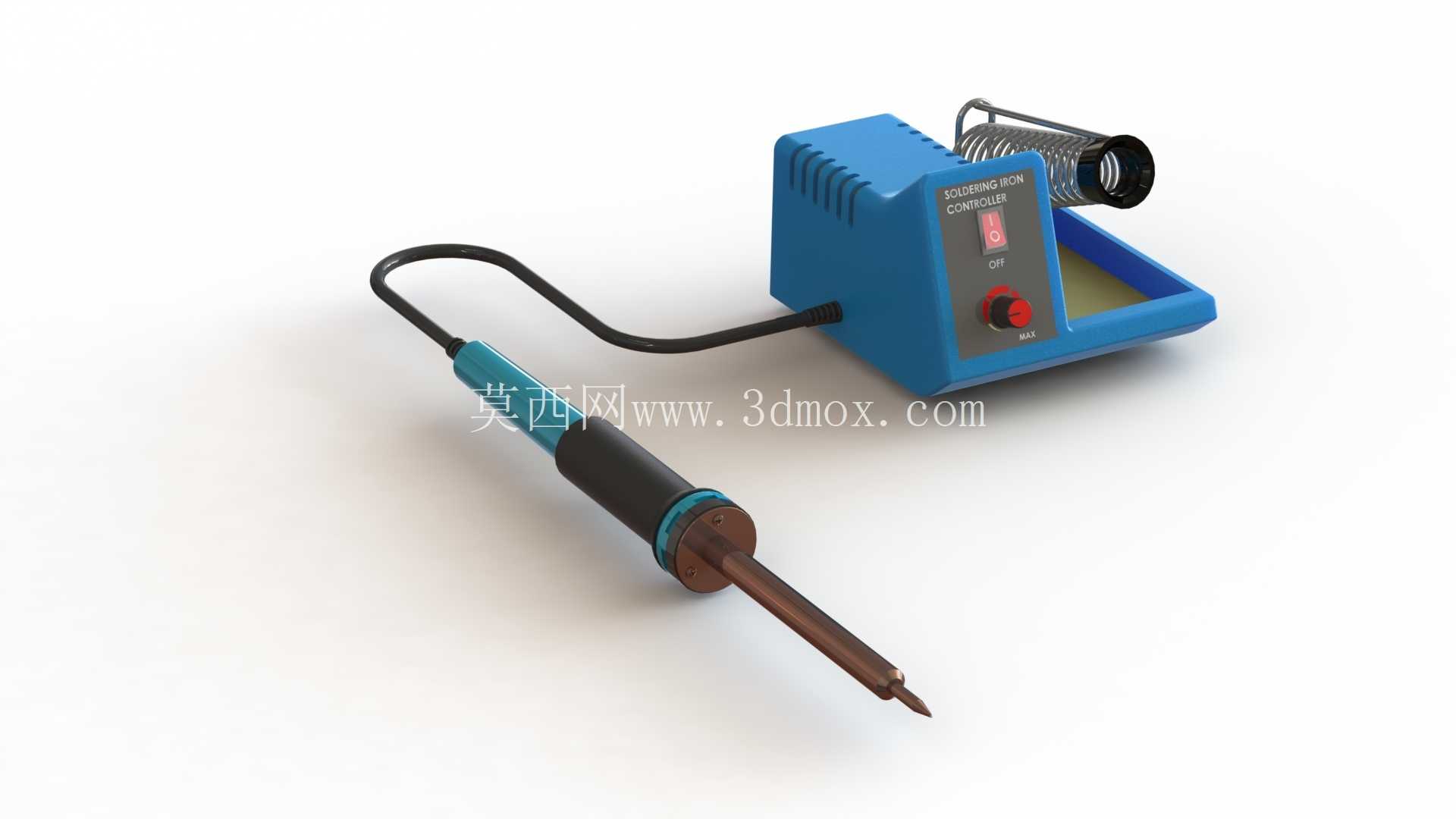

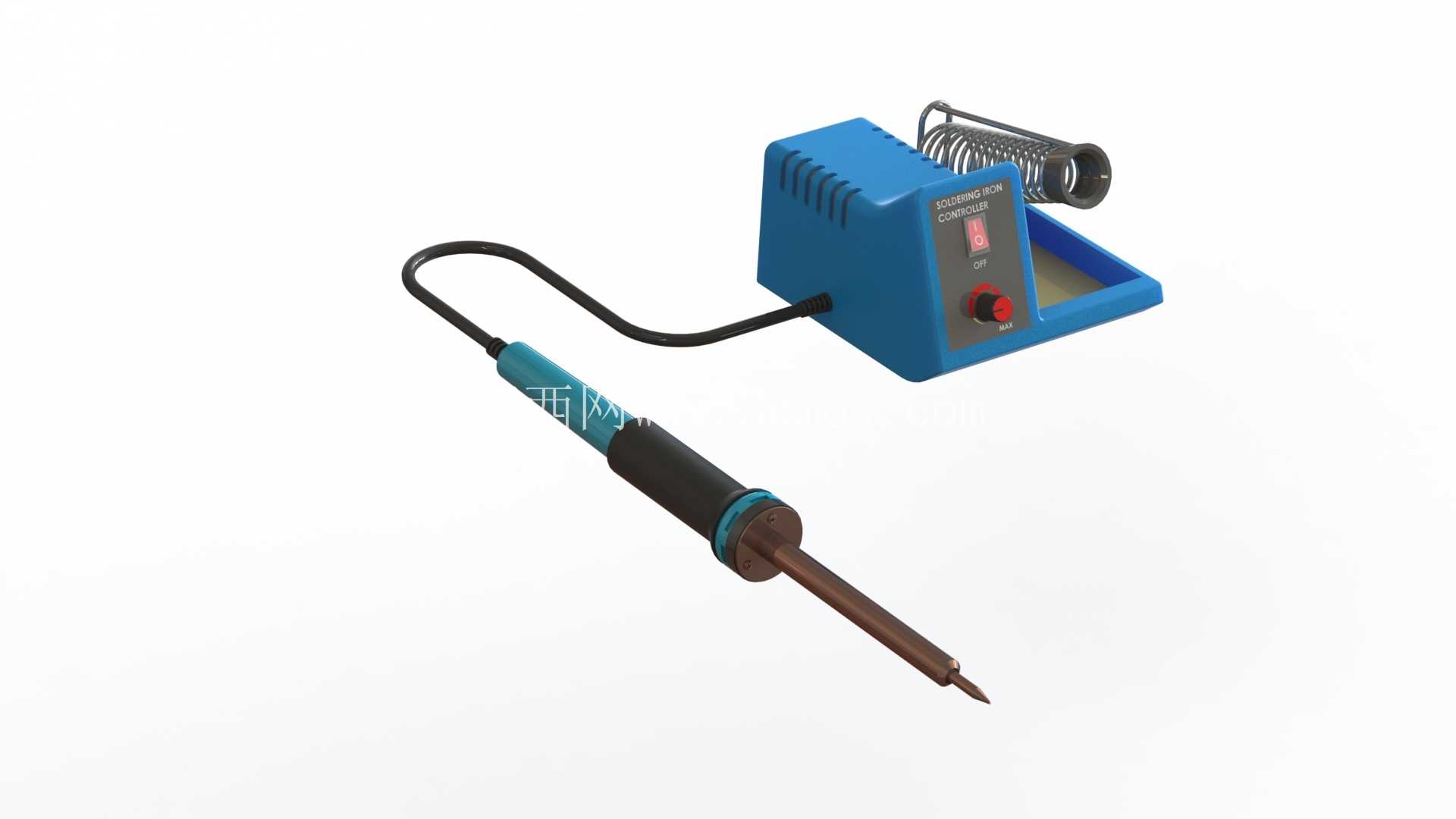

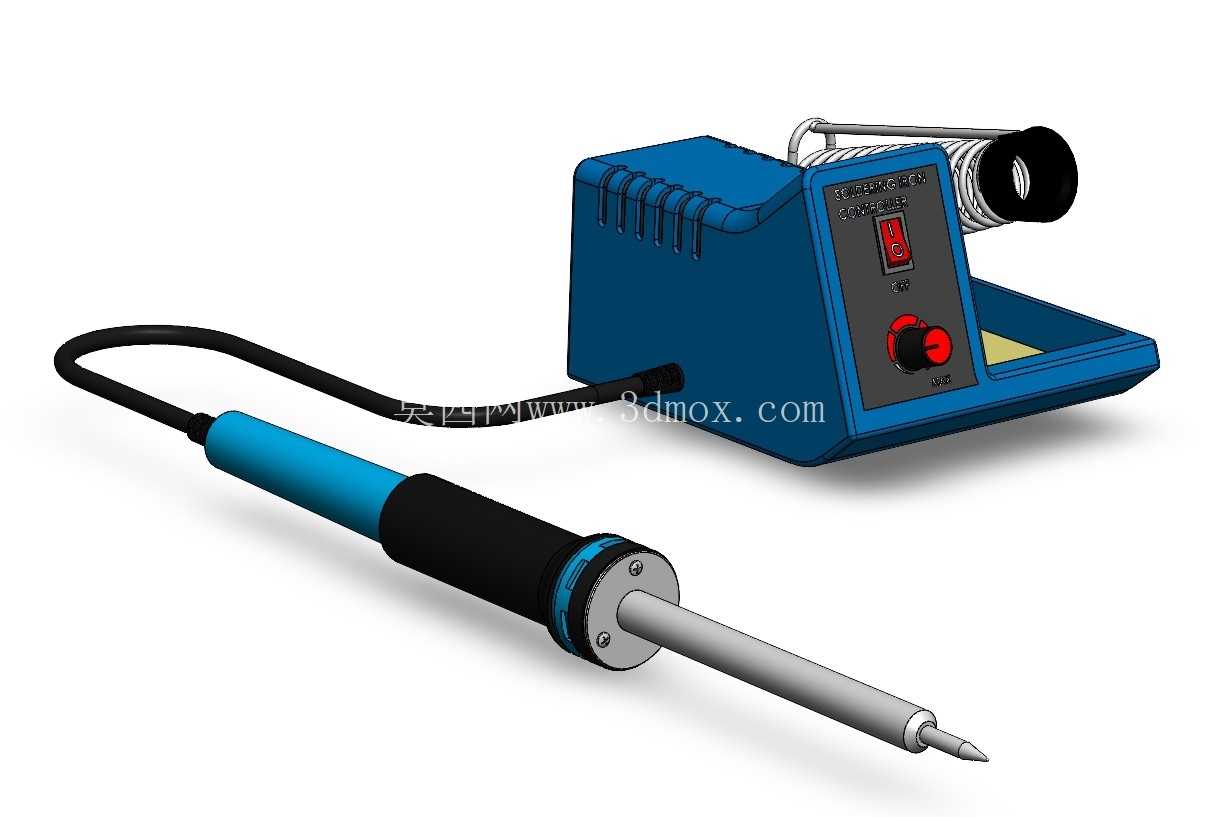

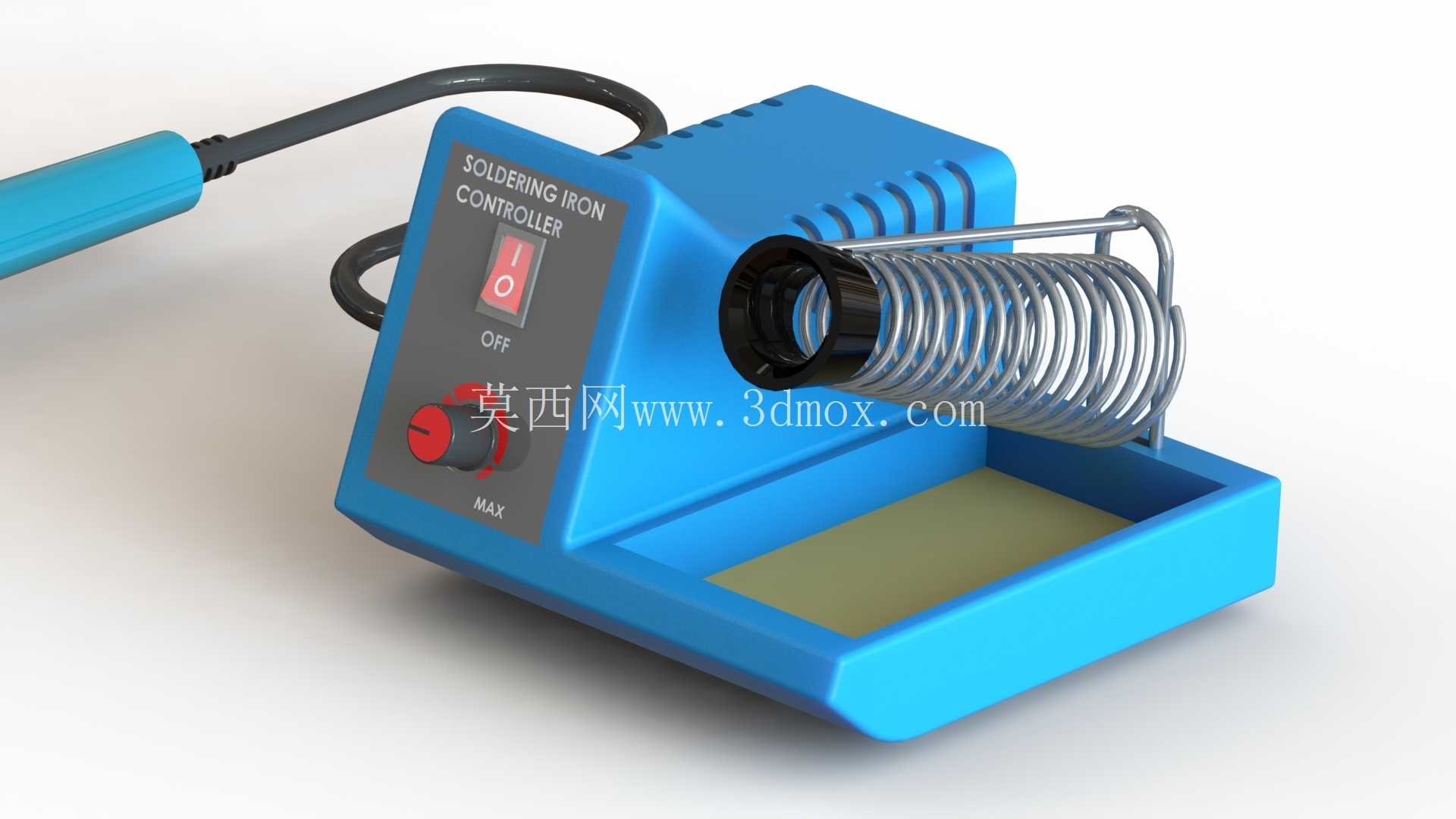

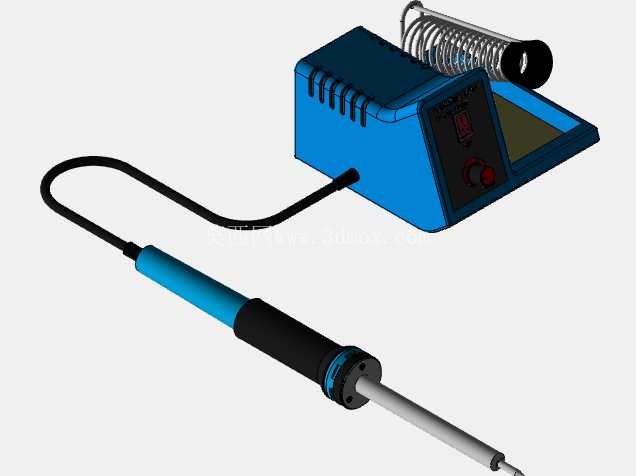

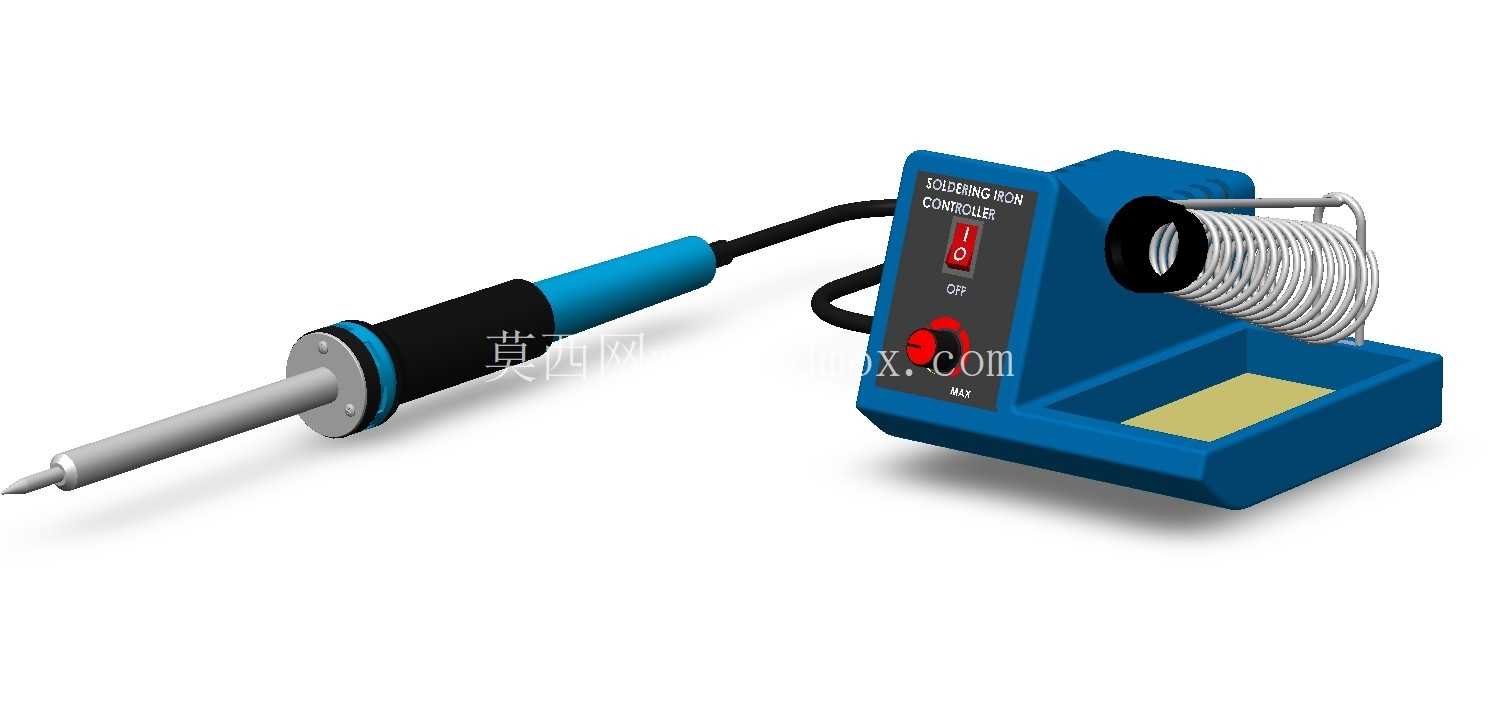

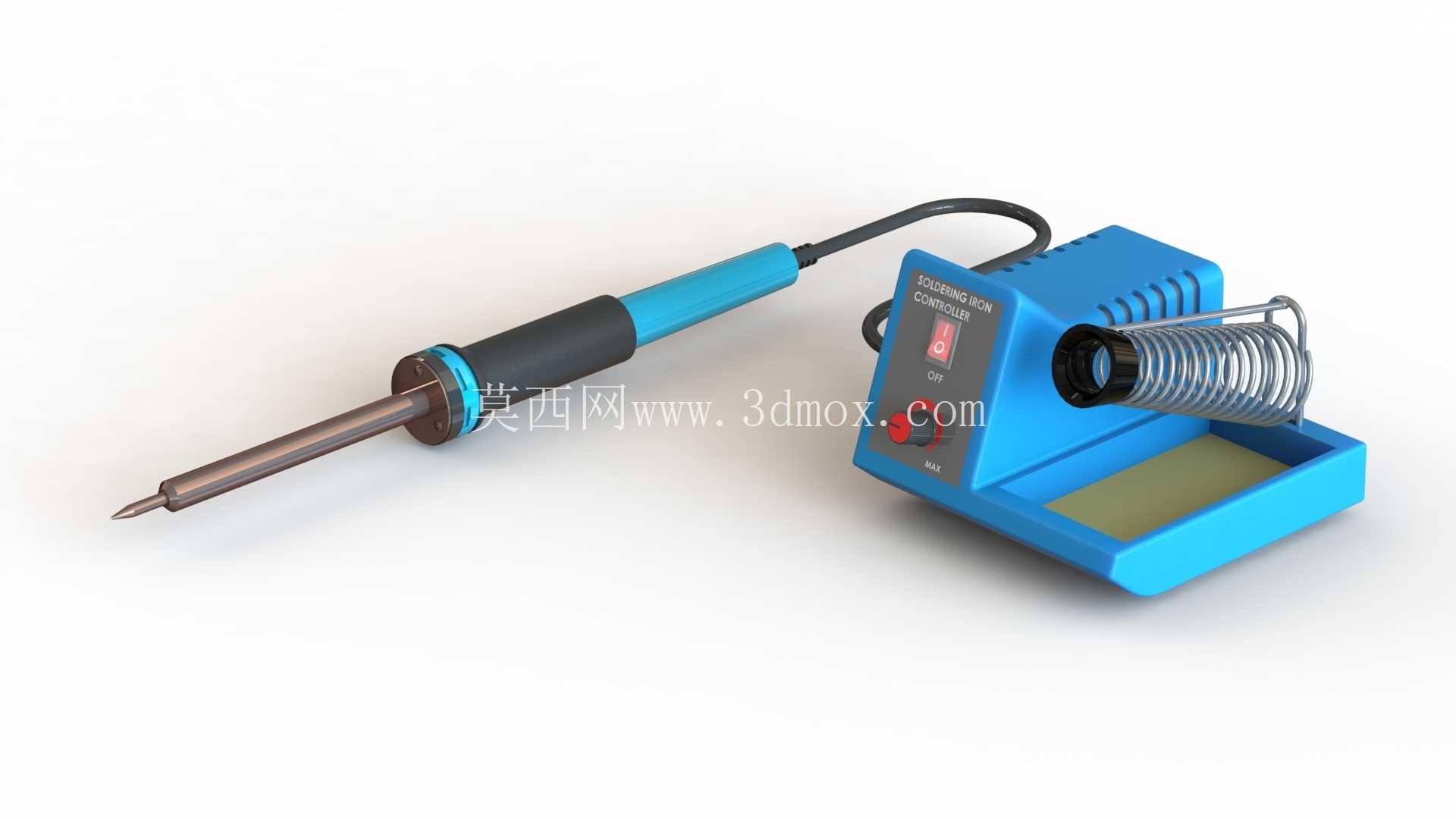

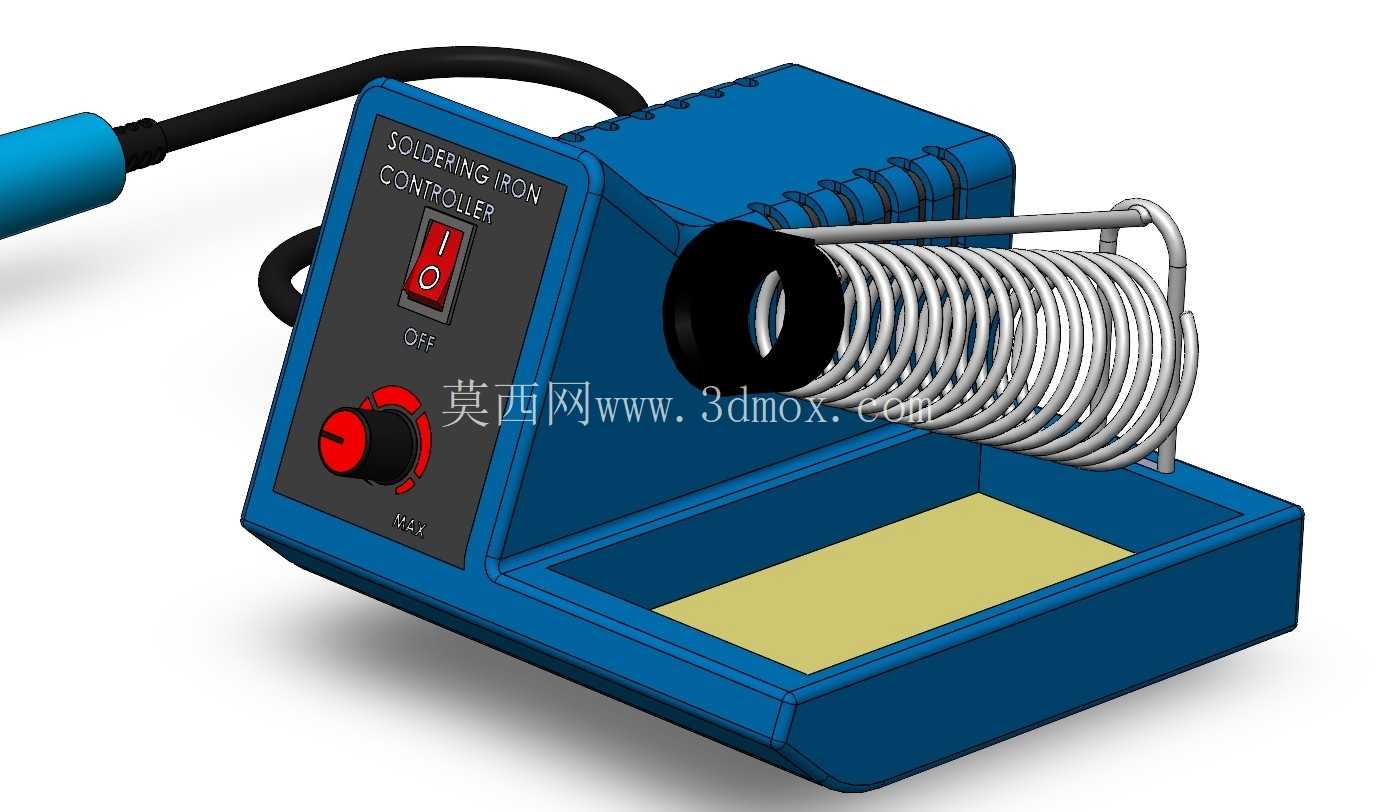

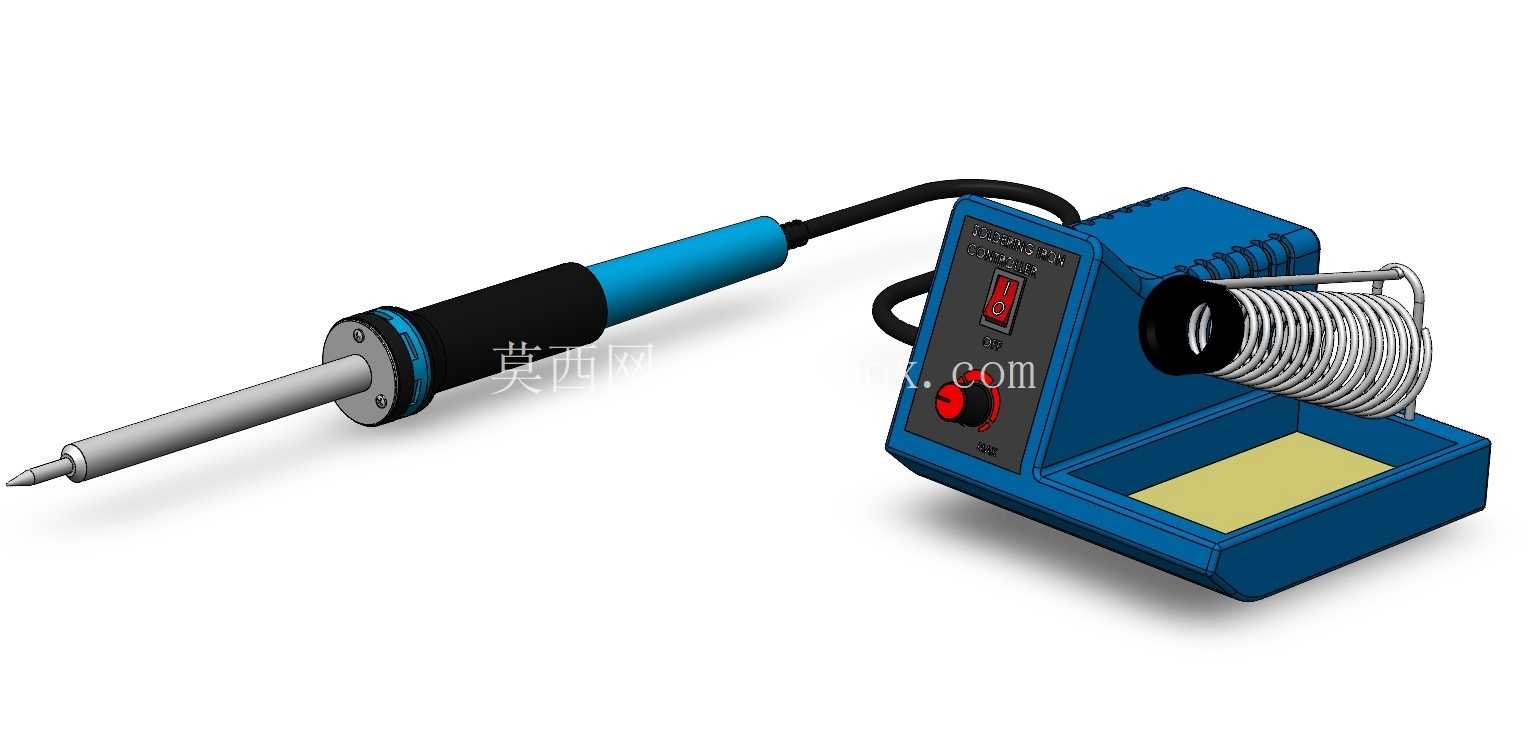

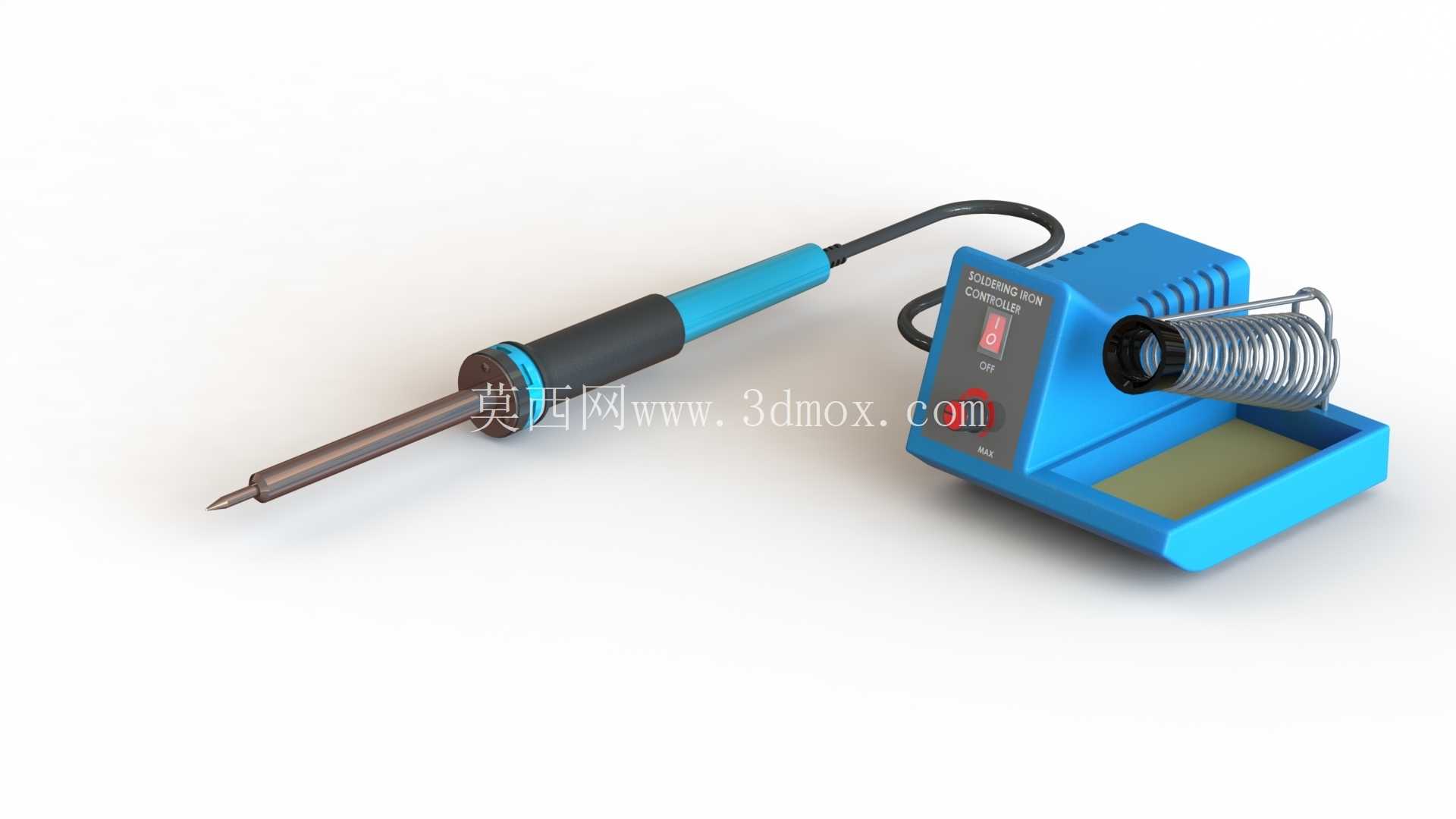

整套设备分为焊台主机与手持烙铁两个独立部分，主机部分采用一体化注塑外壳结构，整体轮廓做了大圆角过渡处理，避免工位上磕碰划伤操作人员手臂，底部预留了10mm高度的垫脚空间，既可以隔绝桌面残留的焊锡渣、助焊剂残留对壳体的腐蚀，也能让主机内部控制板的散热空气形成自然对流通道，不需要额外加装散热风扇就能满足长时间连续工作的散热需求。主机正面的操作区域做了15度的仰角设计，操作人员坐在工位上不需要低头就能清晰看到温度显示数值与调节按键，温度显示窗口采用嵌入式安装，外表面与壳体齐平，避免焊锡飞溅附着在窗口缝隙里难以清理。主机右侧集成了烙铁放置架，放置架采用弹簧钢丝弯折成型的螺旋托架结构，托架角度向外倾斜12度，烙铁放置后手柄重心自然落在托架内侧，不会出现滑落风险，托架下方设置了耐高温海绵槽，槽体深度20mm，注水后海绵可以完全浸润，操作人员随时可以擦拭烙铁头表面的氧化层与残留焊锡，不需要额外配置独立的烙铁架，减少工位上的零散配件占用空间。

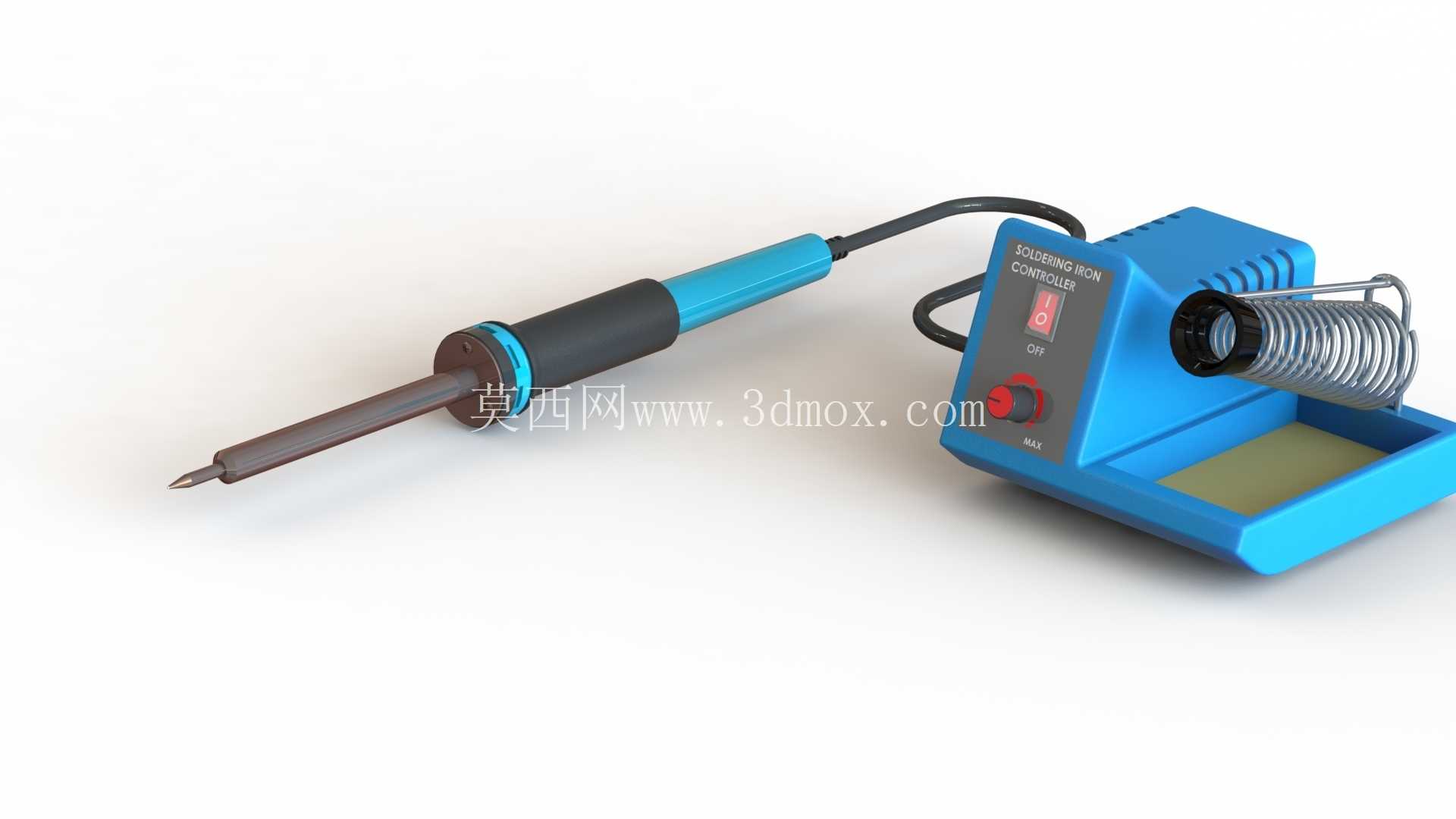

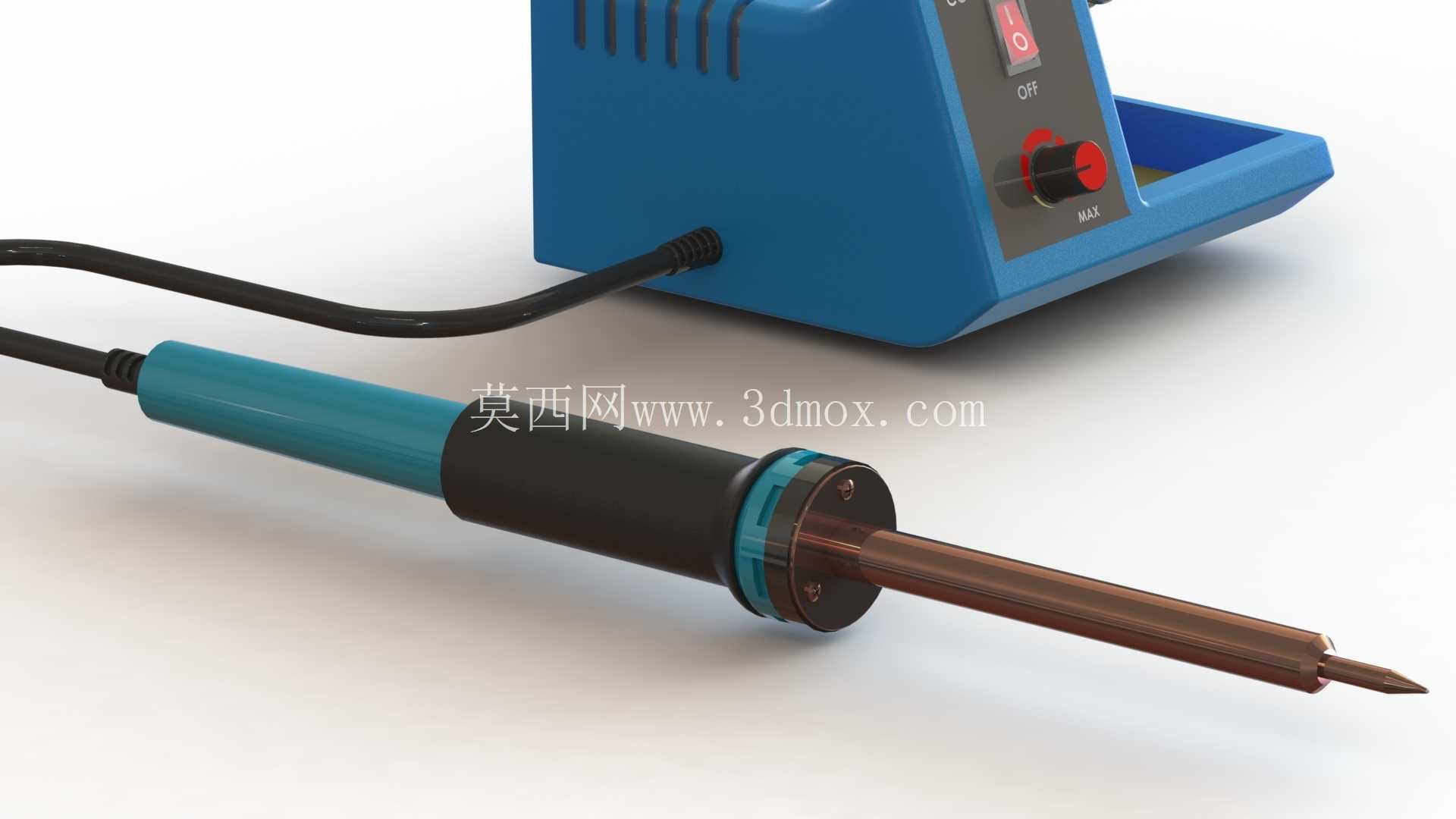

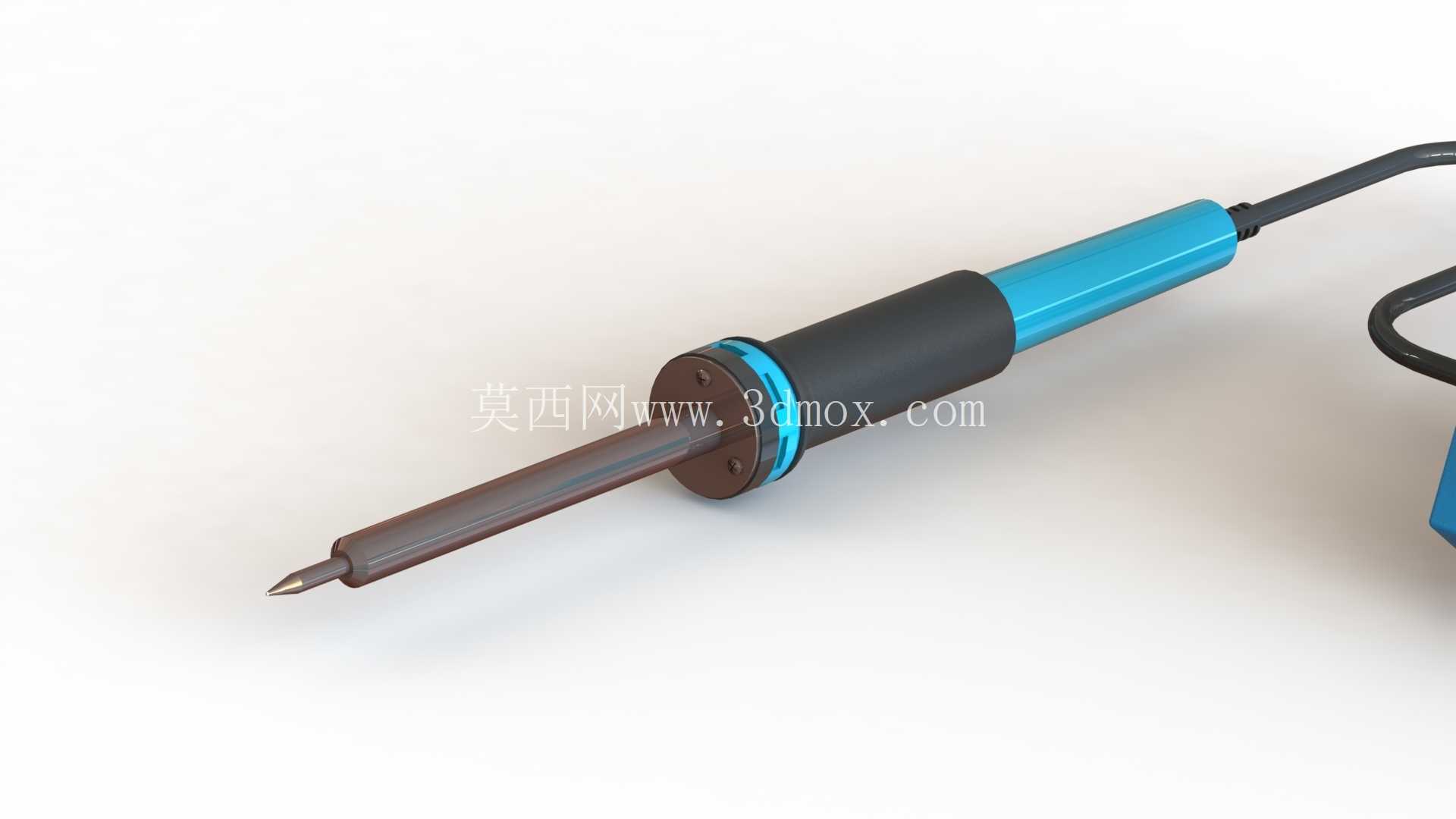

手持烙铁部分的结构设计充分考虑了长时间握持的操作疲劳问题，手柄采用三段式结构，前端金属隔热段长度35mm，有效阻隔烙铁头的热量向手柄传递，中间握持区采用防滑耐高温的橡塑材质，直径设计为22mm，符合成年人手部握持的最佳尺寸，长时间操作不会出现硌手的问题，尾部出线位置做了防弯折弹簧保护，避免频繁移动烙铁时线缆根部断裂。烙铁头采用快拆式结构设计，不需要额外工具就能更换不同形状的烙铁头，适配尖嘴焊接、斜口拖焊、大面积焊点焊接等不同的作业需求，发热芯内置在烙铁头根部，温度传感器直接贴合在烙铁头内壁，温度控制误差可以控制在正负5摄氏度范围内，避免温度过高烧坏元器件或者温度过低导致虚焊。

从安装边界来看，整套焊台主机的占地面积仅为180mm*120mm，在标准的600mm宽度工位台上，放置后剩余的操作空间完全可以满足PCB板、线束工件的摆放需求，主机重量控制在1.2kg，工位调整时可以单手搬运，底部设置了四个防滑橡胶垫，正常操作力度下不会出现主机移位的问题。供电线缆从主机后侧下方出线，不会干扰正面的操作区域，烙铁连接线缆长度设置为1.2m，操作人员在工位范围内可以灵活移动烙铁，不需要拖拽主机。

设计过程中还充分考虑了日常维护的便利性，主机外壳仅用四颗螺丝固定，拆开后就能直接接触到内部的控制电路板、变压器与接线端子，出现故障时不需要拆解复杂的内部结构就能完成配件更换，发热芯与温度传感器都采用接插件连接，更换时不需要重新焊接线路，普通的设备维护人员就能完成维修操作。外壳所有的拼接缝隙都做了错位挡边设计，焊锡渣、助焊剂喷雾不会直接渗入壳体内部，降低内部电路短路的风险，适配电子组装车间、维修工位、教学实训台等多种场景的使用需求，不管是小批量的样品焊接还是生产线的连续作业，这套结构都能满足稳定的使用要求。
