小米三合一多功能转接插座适配器结构

日常桌面用电场景里，多数用户会遇到墙面插座接口不足、充电头挤占相邻插孔位置的问题，这款转接式电源扩展结构，就是针对这类桌面、床头等小空间用电需求开发的扩展配件，不需要额外布线，直接插接在现有墙面五孔插座上即可扩展出多组供电接口，同时兼顾USB充电与国标市电插孔的使用需求。

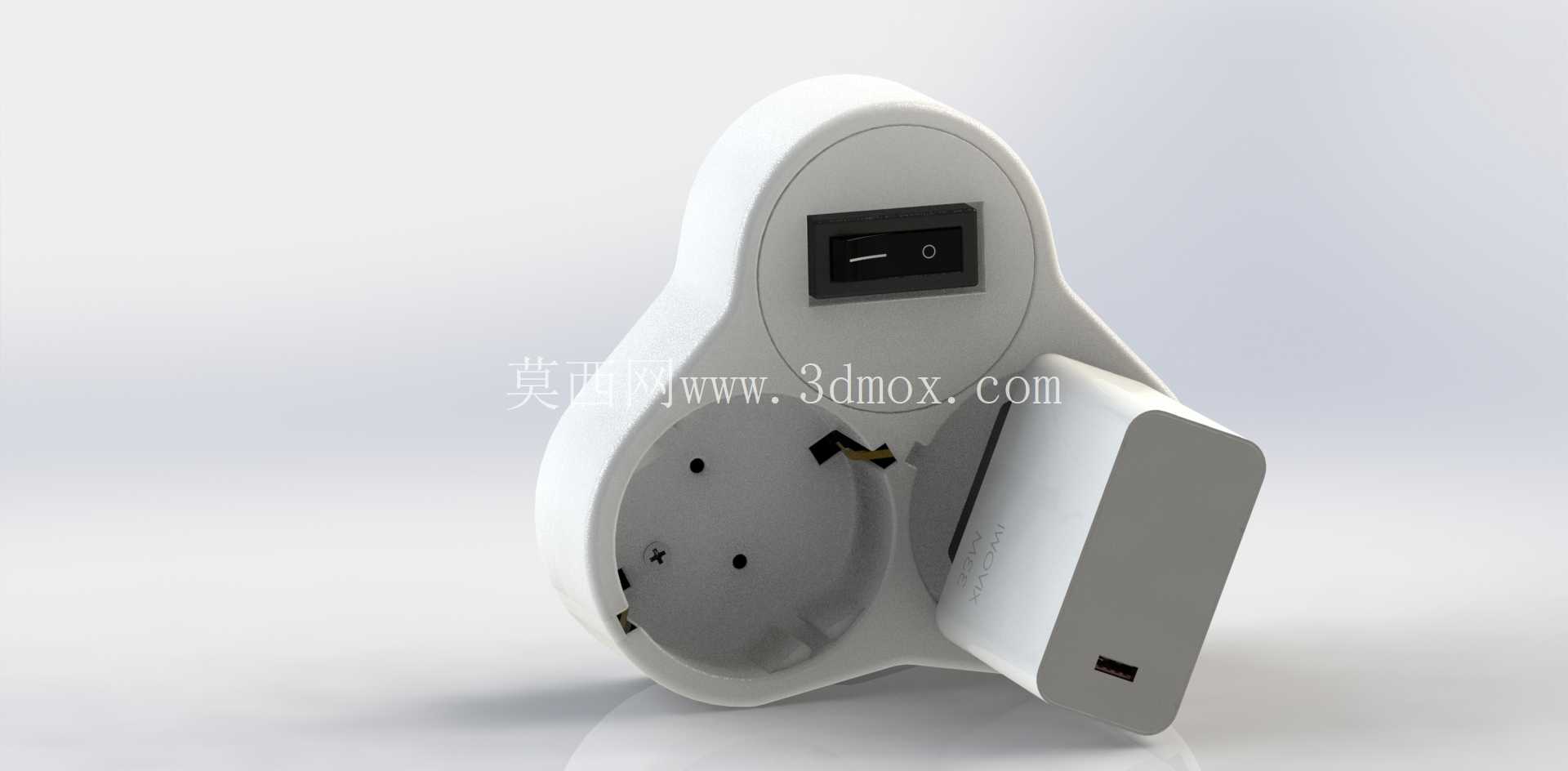

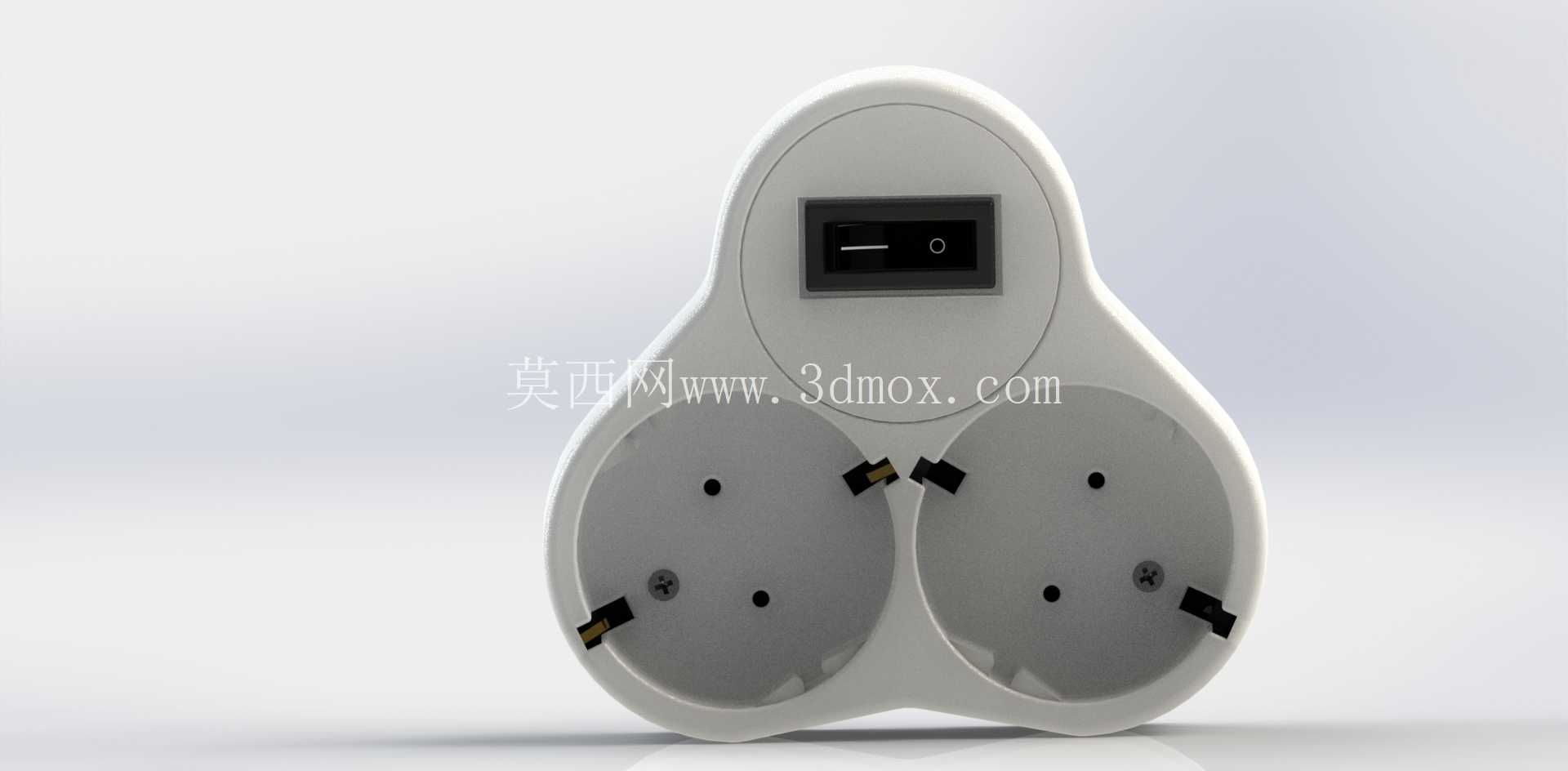

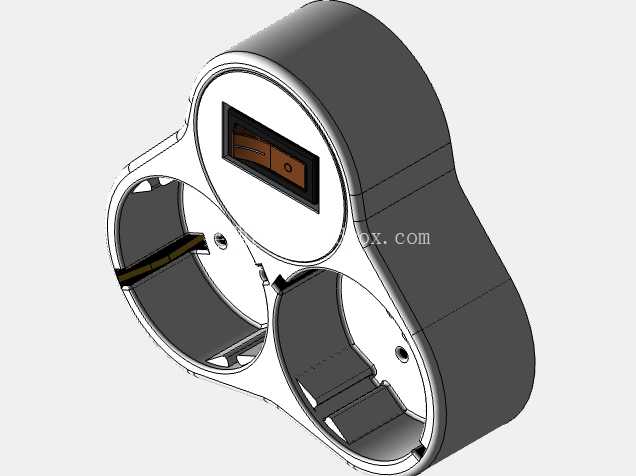

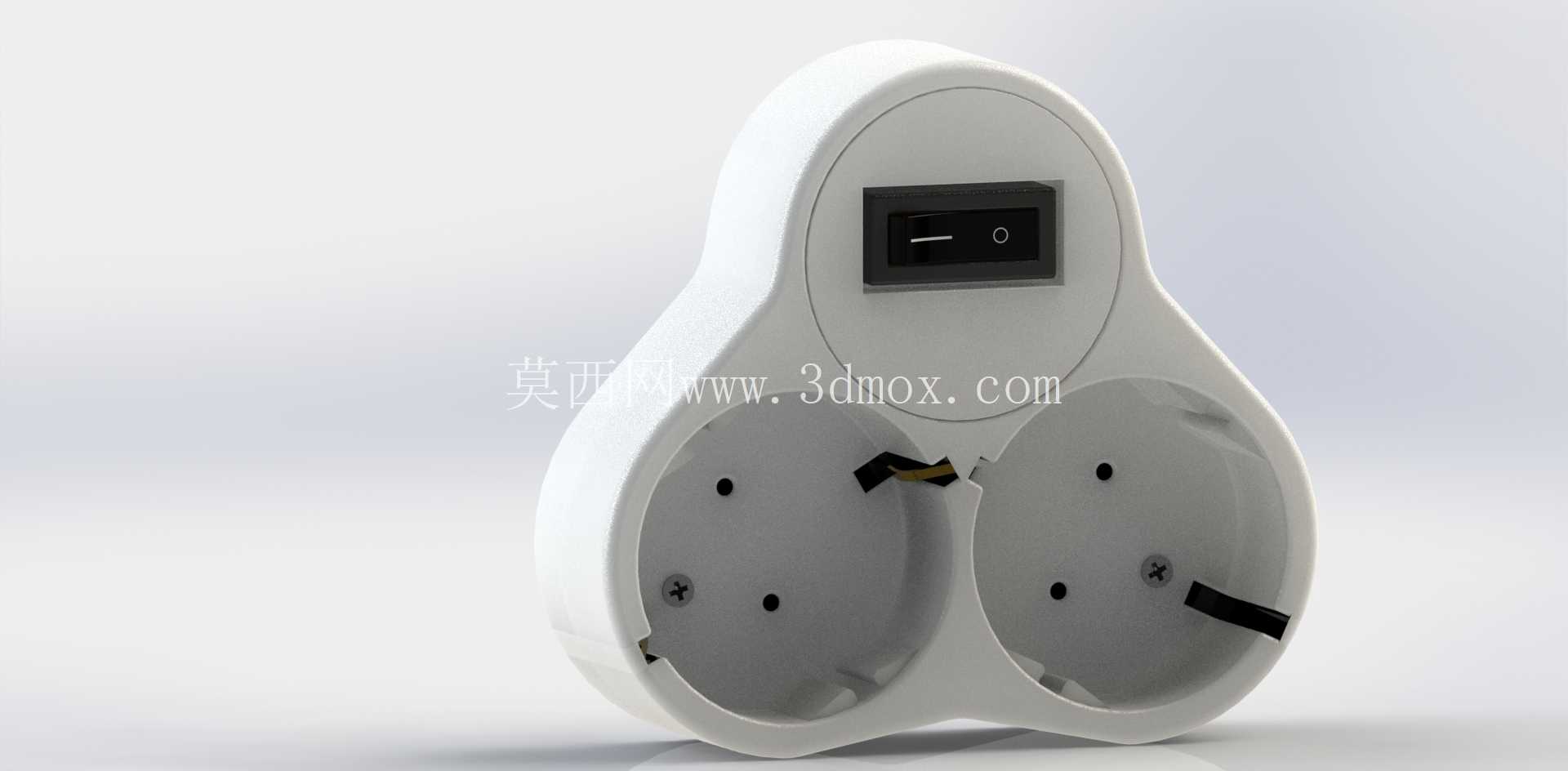

从结构设计逻辑来看，整体采用三瓣式圆角轮廓，没有尖锐棱角，避免日常插拔时磕碰划伤，三个功能单元呈120°均匀分布，每个单元的接口朝向错开，不会出现大体积充电头插入后遮挡相邻接口的情况，这也是区别于传统方形排插的核心设计点——传统方形排插的接口多为同向排布，相邻插孔中心距不足时，插入一个宽体充电头就会占用2-3个插孔位，而三瓣式布局将每个接口的操作空间独立预留，哪怕是体积偏大的氮化镓充电头，也能顺畅插入不干涉。

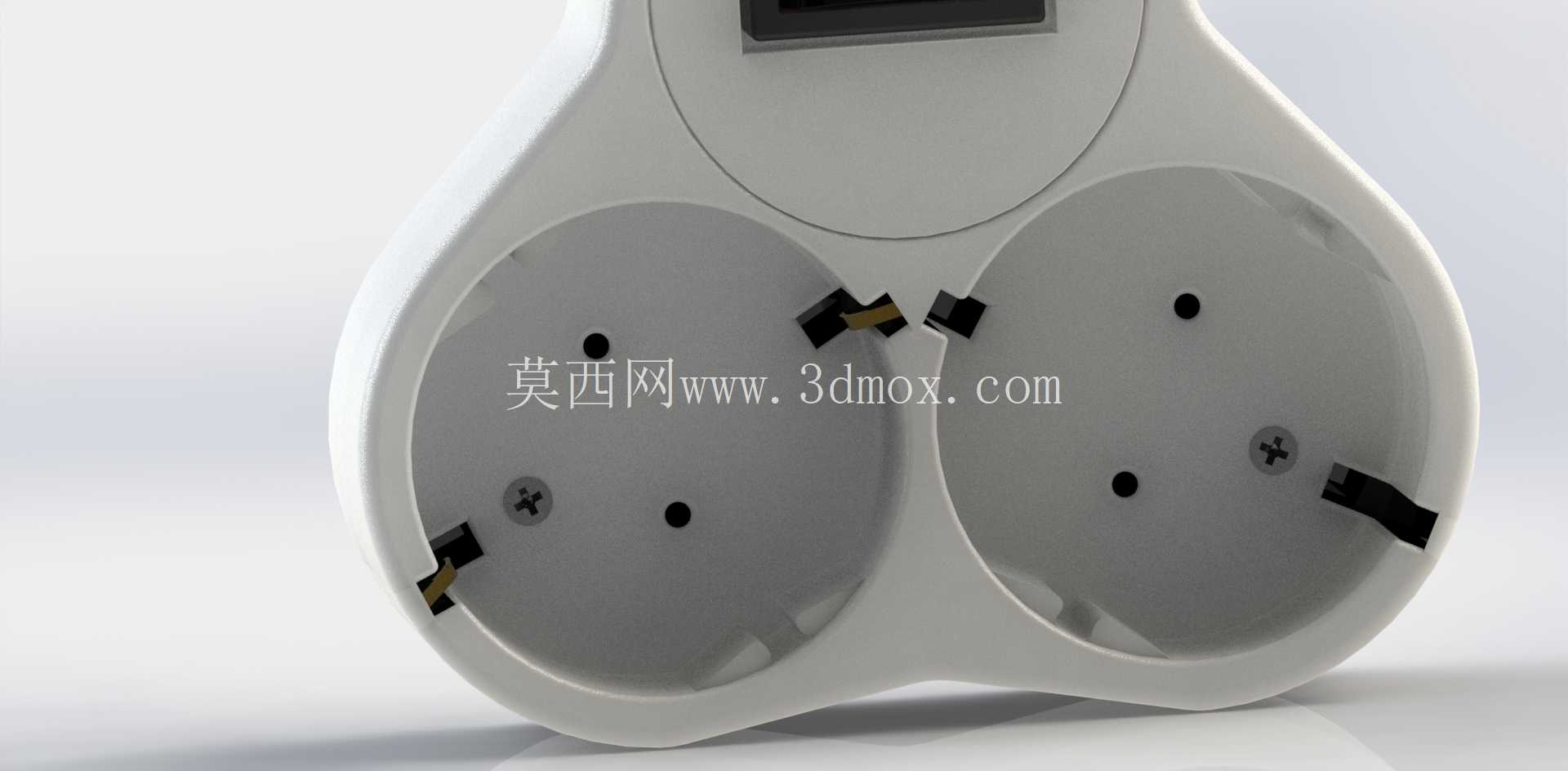

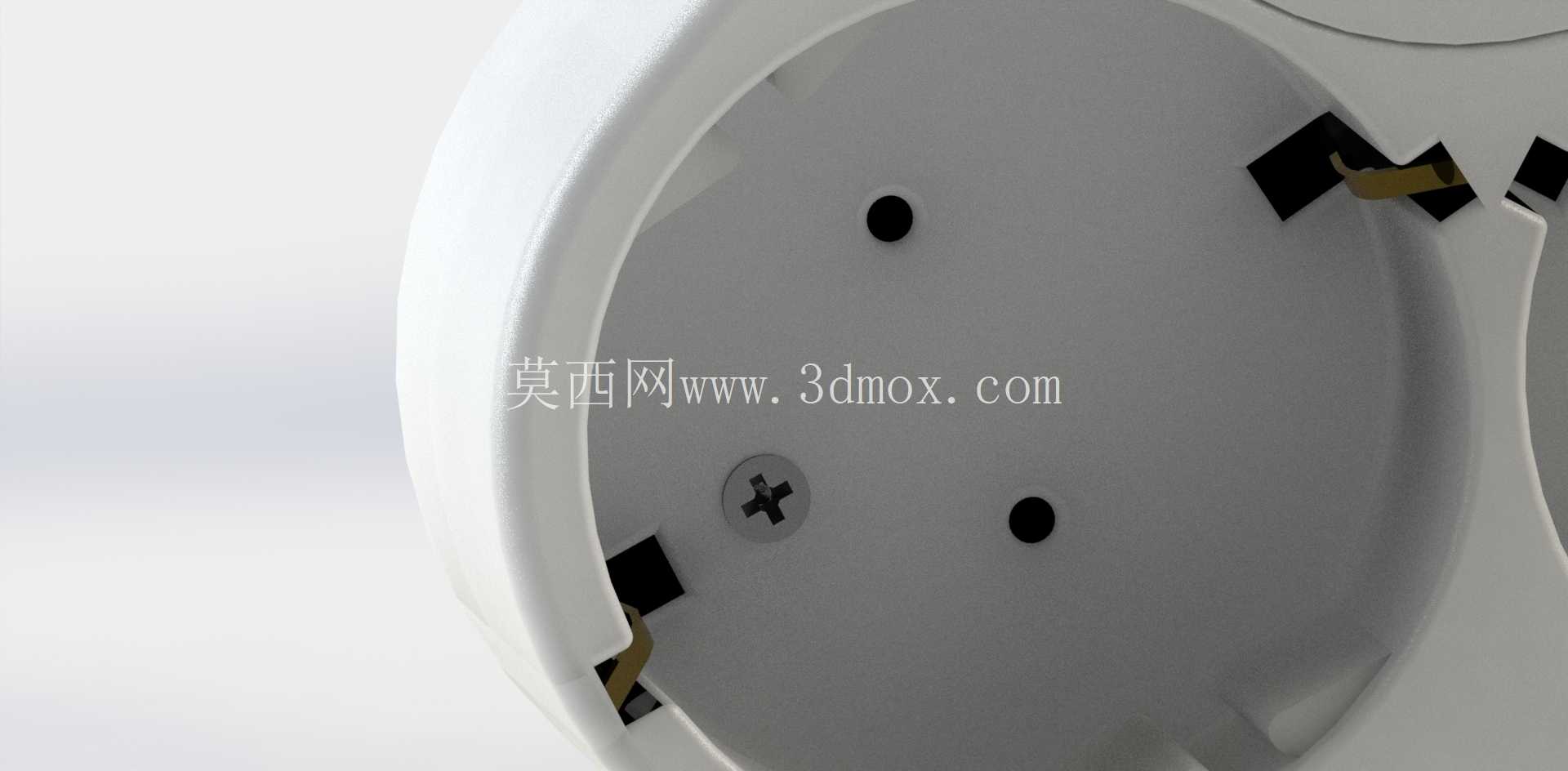

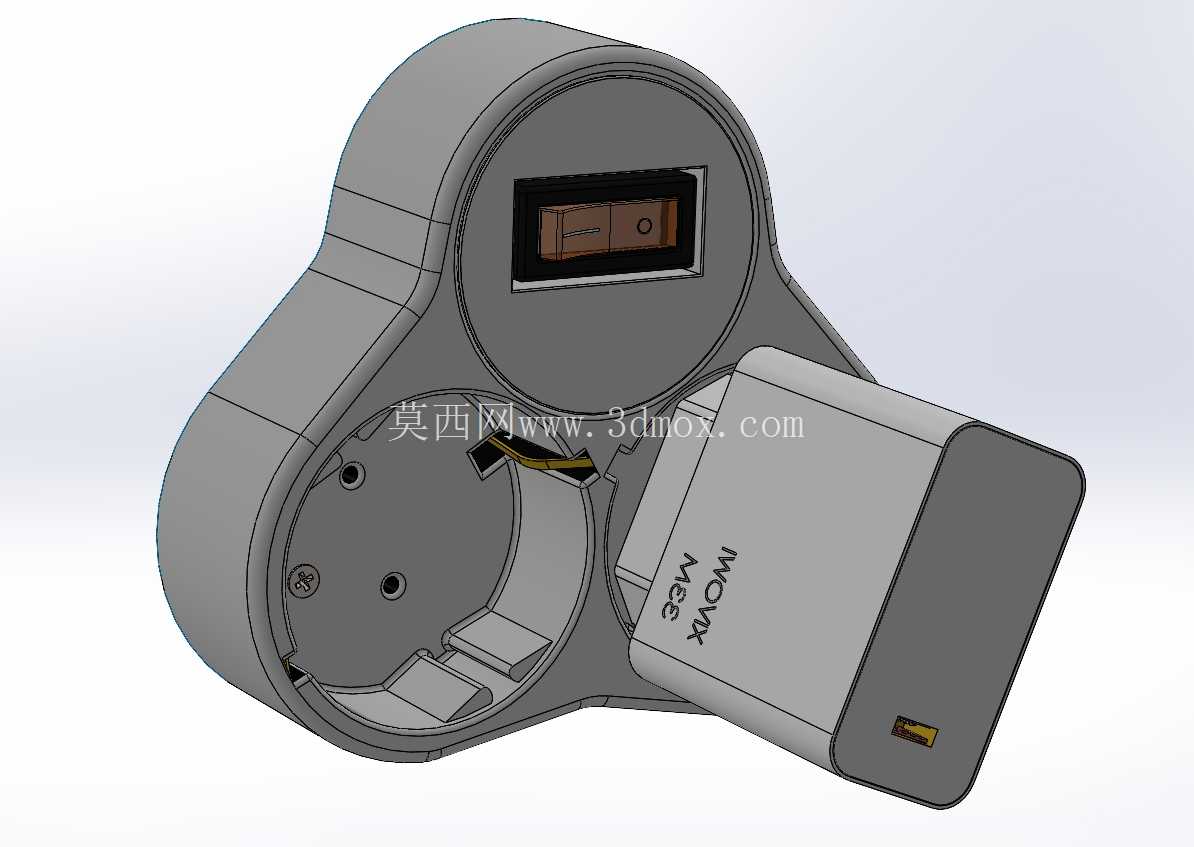

其中一个瓣位集成了USB-A输出接口，内置充电协议识别电路，可以直接给手机、平板等数码设备提供5V直流供电，不需要额外占用充电头；另外两个瓣位为国标两孔+三孔兼容的市电插座，可适配常规两脚、三脚电源插头，满足台灯、笔记本适配器、小型桌面音箱等设备的取电需求。配套的适配器模块采用分体式插接设计，插脚部分做了内藏式处理，收纳时可以将插脚收回壳体内，避免剐蹭其他物品，插脚与扩展插座的对接处做了定位卡扣，插入后不会出现松脱接触不良的问题。

壳体材质选用阻燃PC工程塑料，壁厚控制在1.8mm-2.2mm之间，既满足结构强度要求，避免插拔时受力开裂，也符合电器绝缘安全规范，内部铜件采用一体化冲压铜带，减少铆接接点带来的电阻发热问题，铜带厚度0.6mm，插拔寿命可达5000次以上，满足日常高频使用的耐磨要求。

安装边界方面，整体外接轮廓最大直径为85mm，厚度（插接后突出墙面的距离）为32mm，相比传统带线排插节省了80%以上的桌面占用空间，插接时不需要额外固定，依靠插座本身的插脚夹持力即可固定在墙面插座上，可承受总负载10A/2500W的用电功率，满足常规桌面小功率电器的同时使用需求。设计时特意将USB接口的位置设置在最上方瓣位，插拔USB线时不会遮挡下方的市电插孔操作，每个插孔周围都做了内凹的导向斜面，插头插入时可以顺着斜面滑入插孔，不需要刻意对准，降低盲插的难度。

内部结构排布上，将高压市电走线与低压USB充电电路做了隔离槽设计，中间设置绝缘挡筋，避免高压串入低压电路带来安全隐患，USB电路模块单独固定在独立的腔体内，与铜带之间保持3mm以上的电气间隙，满足安规要求。壳体的合模线设置在侧面圆弧过渡处，组装后合模缝小于0.1mm，不会出现划手的毛边，表面做细晒纹处理，不容易残留指纹和划痕，长期使用也能保持外观整洁。

在实际使用场景中，这款结构既可以放在床头配合手机充电器、小夜灯使用，也可以放在办公桌面连接电脑显示器、音箱、手机充电线，不需要额外拉扯排插长线，避免桌面线缆杂乱，三瓣式的造型相比传统方形排插也更有辨识度，适配简约风格的桌面布置。插拔力设计控制在30N-50N之间，既保证插头插入后接触可靠不会自行脱落，也不需要使用过大的力气就能拔出，适配不同年龄段用户的使用力度。
