M6规格外缆张紧调节六角螺母结构

　　在休闲卡丁车、越野摩托车的拉线操控系统里，油门、刹车、离合的外缆张力控制一直是影响操控手感与传动精度的核心细节，这类M6规格的电缆调节螺母，正是为解决外缆护套定位、张力微调需求设计的专用五金件。日常使用场景中，车辆拉线会随着拉索反复伸缩、护套老化出现松弛量，传统固定结构无法在不拆解拉线总成的前提下完成张力校准，而这款调节件通过螺纹旋合的线性位移特性，可在整车装配、后期维保阶段快速完成外缆预紧度调整，无需额外拆卸周边护板或拉线固定座。

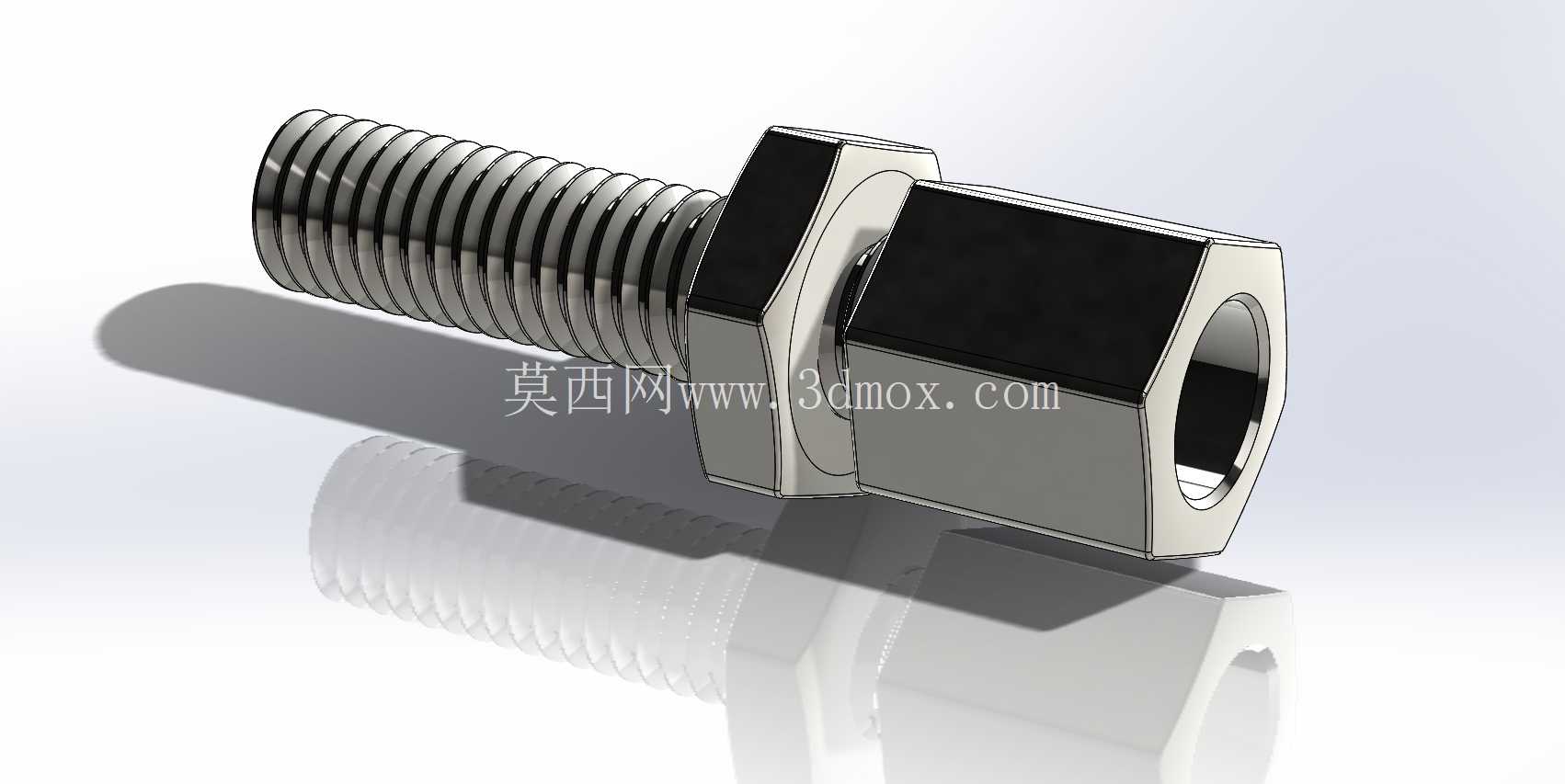

　　从结构设计逻辑来看，零件采用外螺纹加内六角通孔的组合构型，外螺纹段为标准M6公制粗牙螺纹，适配市面上绝大多数外径6mm的拉线护套固定座，螺纹长度预留了10mm左右的调节行程，足够覆盖拉线从全新状态到磨损极限的松弛补偿量；六角头部采用对边宽度适配标准扳手的尺寸设计，无论是开口扳手、套筒还是活动扳手都能可靠夹持，调节时不会出现打滑圆角的问题，头部与螺纹段衔接处做了45度倒角过渡，既可以避免装配时刮伤拉线护套外层的橡胶或塑料层，也能在旋入固定座时起到导向作用，降低螺纹错牙的概率。

　　内孔为贯穿式光孔设计，孔径略大于6mm，刚好允许拉线内芯顺畅穿过，同时对内芯的径向摆动起到一定约束作用，避免内芯在往复运动过程中出现过度偏磨，延长拉线整体使用寿命。零件表面采用镀锌处理，在户外骑行、场地竞速这类容易接触泥水、油污的使用场景下，能有效抵御锈蚀，避免螺纹锈死导致后期无法调节的问题。从安装边界来看，这款调节件的六角头部最大外径控制在10mm以内，安装时仅需要在固定座外侧预留12mm左右的扳手操作空间即可，不需要额外扩大周边结构的避让空间，适配绝大多数现有车型的拉线安装位，不需要对原有车架或操控机构做结构修改。

　　实际装配过程中，只需要先将拉线内芯从调节螺母的内孔穿出，再将外螺纹段旋入固定座的对应螺纹孔，根据拉线的实际松弛程度旋转六角头部调整旋入深度，待拉线张力达到操控要求的预紧度后，配合配套的锁紧螺母锁止即可，整个调节过程单人即可完成，不需要专用工装。在结构建模阶段，需要重点关注螺纹段与六角头部的同轴度公差，若同轴度偏差超过0.1mm，会导致旋入固定座后出现卡滞，调节时阻力过大；同时内孔的粗糙度需要控制在Ra3.2以内，避免内孔毛刺刮伤拉线内芯的外层包覆，导致内芯过早锈蚀或断丝。六角头部的端面需要与螺纹轴线保持垂直，否则锁紧时会出现偏载，长期使用后容易出现螺纹松动，导致张力变化影响操控安全性。这类调节件除了在卡丁车、摩托车上使用，也可适配各类采用6mm外径护套的机械拉线结构，比如小型园林机械、健身器材的拉线操控系统，只要安装位的螺纹规格匹配，都可以通用互换，属于通用性较强的张紧调节类五金零件。建模时还原的螺纹牙型、六角棱边的倒角、表面镀锌的质感，都能为后续的装配仿真、渲染出图提供准确的模型基础，方便结构工程师在整车设计阶段直接调用，不需要重新绘制标准件，缩短设计周期。
