可调节高度角度输送机H型支撑腿结构

　　在物流分拣、生产装配、包装输送等连续作业产线中，输送机的布设往往受现场地面平整度、上下游设备对接高度差、工位操作 ergonomics 要求等多重因素制约，固定高度的支撑腿很难适配复杂的现场安装条件，这款可调节支撑结构正是针对这类现场痛点设计的通用支撑部件。从结构形式来看，该支撑采用H型截面的立柱作为主体承载结构，相比单根方管立柱，H型截面在两个正交方向的抗弯截面模量更均衡，能同时承受输送带张紧带来的侧向拉力、物料输送过程中的偏载冲击力，以及设备启停时的惯性载荷，避免长期受力出现立柱侧弯变形。

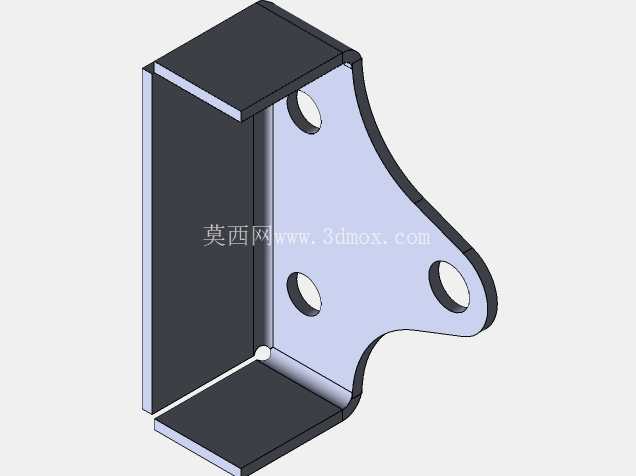

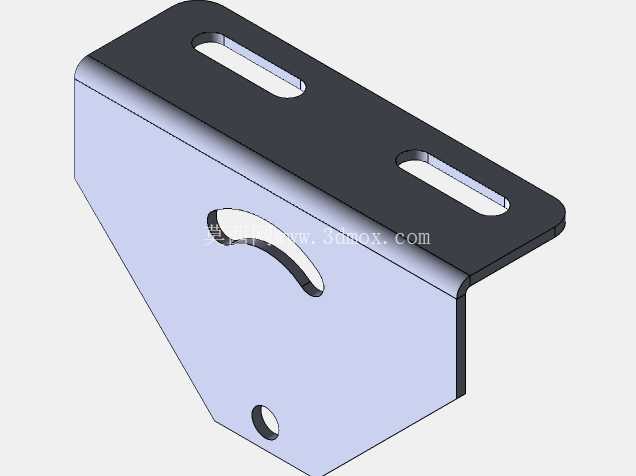

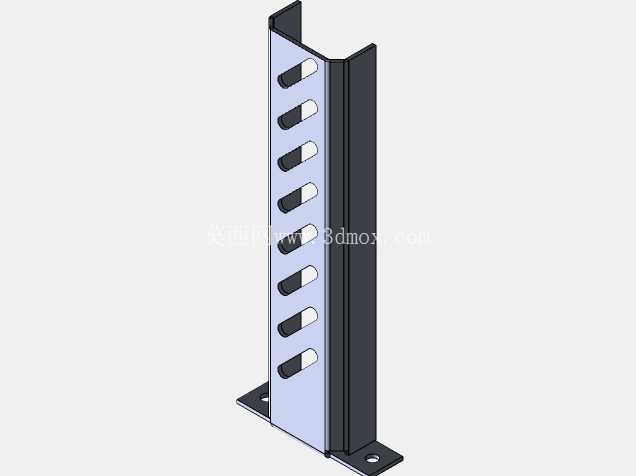

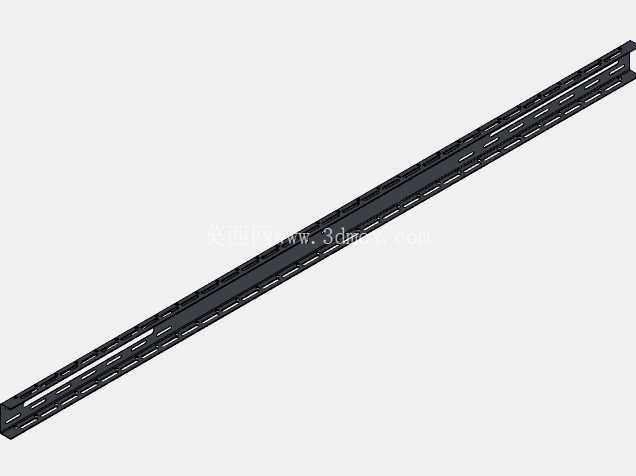

　　支撑腿的高度调节采用多档位孔位配合插销锁定的结构，而非螺纹调节，这种设计的考量在于，输送线支撑一旦调平完成后很少频繁调整，孔位锁定的结构不存在螺纹锈蚀、滑牙的风险，承载能力也远高于螺纹调节结构，单根支撑腿的额定承载可以覆盖常规轻型、中型皮带输送机、滚筒输送机的单段支撑载荷需求，调节档位的间距经过优化，既不会因为档位过密增加加工成本，也不会因为档位间距过大无法满足精细调平的需求，配合底部的安装底板，可以在地面预埋螺栓固定后，完成高度方向的粗调，再通过顶部的连接法兰完成与输送机机架的最终固定。除了高度调节功能，该支撑的顶部连接座还设计了角度调节结构，这一设计主要针对两类应用场景：一类是有爬坡、下坡段的输送线，支撑腿需要匹配倾斜的机架角度，不需要额外加工斜切的支撑端头，直接通过角度调节结构锁定倾斜角度即可完成安装；另一类是两台输送机首尾衔接的位置，当上下游设备存在微小的高度差或者角度偏移时，可以通过支撑腿的角度微调，让两台输送机的对接面保持平齐，避免输送过程中出现卡料、物料磕碰掉落的问题。

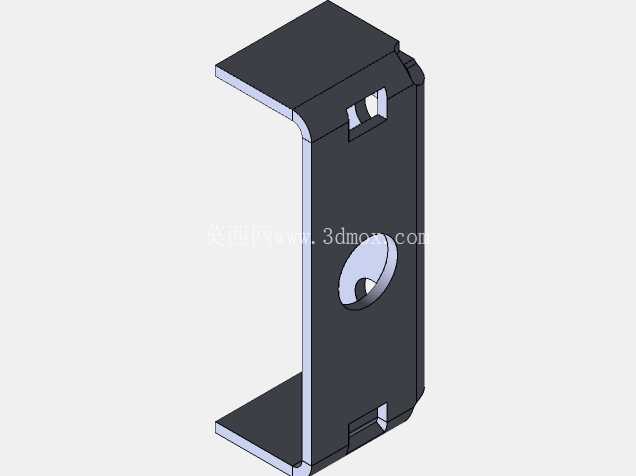

　　从安装边界来看，支撑腿底部的安装底板开有长条形安装孔，允许地面固定螺栓存在一定的位置偏差，降低现场地面预埋螺栓的施工精度要求，顶部的连接法兰采用标准的孔位布局，可以适配市面上多数常规规格的铝型材输送机、方管焊接机架输送机的安装接口，不需要对原有输送机机架做额外的打孔、焊接改造，直接替换原有固定支撑腿即可完成升级。在结构设计的细节上，立柱的调节孔位做了翻边强化处理，避免长期受载后孔位出现变形、撕裂，插销采用带防脱结构的弹性销，避免设备运行过程中的振动导致插销脱落引发安全隐患，所有外露的金属边缘都做了倒角处理，避免安装调试过程中划伤操作人员。

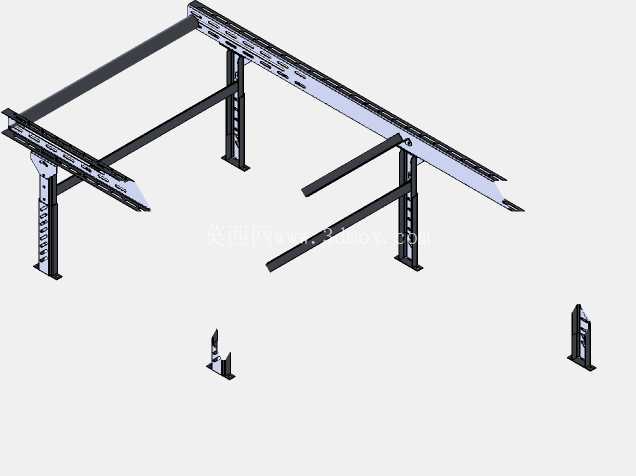

　　这款支撑腿既可以单根使用支撑单台输送机的一个支脚，也可以多根配合使用，在两台输送机衔接位置作为共同支撑，减少现场支撑部件的数量，优化产线底部的空间布局，方便人员通行或者布置线缆、气路管线。相比市面上常见的固定支撑腿，这种可调结构大幅降低了输送线安装前的现场测量工作量，即使现场地面存在沉降、不平整的情况，也可以在后期维护时快速调整支撑高度，恢复输送线的水平度，延长输送设备的使用寿命，减少输送带跑偏、滚筒异常磨损等常见故障的发生概率。在建模过程中，所有的孔位、配合尺寸都按照实际加工公差设定，调节档位的位置、角度调节的范围都经过实际工况验证，既满足结构强度要求，也兼顾了加工工艺性，所有钣金件都可以通过常规的激光切割、折弯工艺完成加工，不需要特殊的定制刀具或者复杂的焊接工装，适合批量加工生产，也方便设备维护时快速替换损坏的部件。
