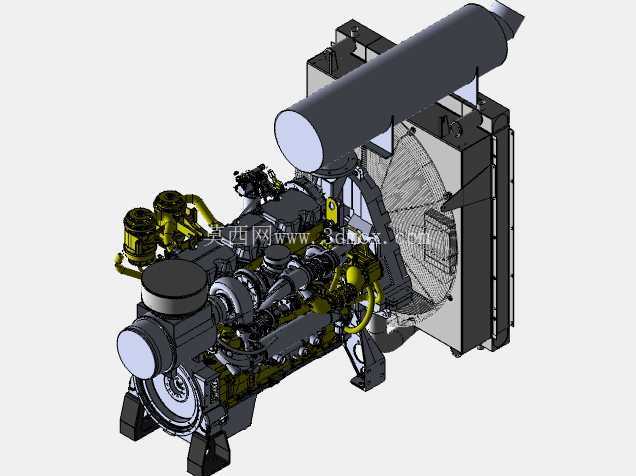

带消声散热总成的卡特彼勒C15柴油动力机组

　　从现场使用逻辑来看，这类带消声器与散热器的成套机组并非固定式台架动力，而是针对无固定厂房支撑、需要随作业场地转场的移动场景设计：野外压裂作业、油田井口辅助驱动、大型矿用设备拖挂动力包以及应急工程供电载体都需要动力单元在有限舱容内同时解决高热负荷排气降噪与持续散热问题，模型中横向布置的筒状消声器通过高位支架固定在散热模块上方，既避开了缸盖顶部高温管路的检修空间，又让排气出口朝向远离操作人员的侧上方，减少热辐射对周边液压管线与电气线束的烘烤。这套三维结构完整还原了面向移动装备工况开发的卡特彼勒C15柴油发动机成套动力单元，整机将缸体曲轴连杆机构、燃油喷射系统、涡轮增压进排气链路、冷却散热模块、排气消声组件以及外围安装支架整合在同一装配基准下，结构表达覆盖从核心动力输出端到外围辅助系统的全部硬连接关系，可直接用于移动动力站、重型工程车辆、石油天然气野外作业设备以及特种重载底盘的动力舱布局校核工作。

　　散热总成采用大直径轴流风扇配合大面积板翅式水箱的布局，风扇护风圈与散热器芯体端面保持同轴对齐，这种设计能在发动机全速运转时把冷却风的轴向泄漏量压到最低，对于常年在高粉尘、高环境温度区域运行的移动设备来说，护风圈与水箱之间的装配间隙直接决定长时间重载工况下的水温稳定性，建模时保留了风扇叶尖与护风圈的环形间隙、散热器侧边的安装吊耳以及水箱下部的水管对接法兰，方便设计人员在整机布置时核对冷却管路弯折半径。

　　发动机本体部分的结构细节完全按照实机装配关系搭建：缸体两侧分层布置燃油滤清器、机油滤清器与高压油泵，涡轮增压机组安装在排气侧缸盖上方，压气机出口通过中冷管路连通进气歧管，金黄色的燃油与润滑油管路沿缸体侧面走线，每一处管夹固定位都对应缸体上的预制安装凸台，没有出现悬空走线的情况。前端输出端保留了飞轮壳与动力输出连接法兰的轮廓，后端的发电机、启动马达以及空调压缩机等附件驱动轮系按实际传动路径排布，多楔带的包角与张紧轮位置都符合附件传动的设计规范，做动力匹配时可以直接测量带轮中心距，核算皮带选型长度。

　　安装边界方面，整机底部的承重机脚采用前后分散支撑结构，前机脚落在缸体前端两侧的铸造支撑座上，后机脚固定在飞轮壳两侧的加强支腿位置，四个支撑点的相对坐标、安装孔孔径与孔距都按实机比例还原，底盘设计人员可以直接依据这些点位制作副梁减振垫安装座；机组外围的轮廓尺寸把消声器顶端、散热器侧边护板以及前端皮带轮最外点都纳入包络计算，在做动力舱三维布局时，只需导入该装配体就能快速核对舱体内壁与消声器高温表面的安全间隙、散热器后侧的排风通道面积以及发动机侧向保养件的抽拉空间，避免后期出现机油滤芯拆卸空间不足、水箱散热风被舱壁阻挡回流这类现场整改问题。整套模型的装配层级按照实际拆机顺序划分，消声器、散热器、风扇、外围管路与发动机本体可独立拆分，结构工程师做干涉检查时能够单独隐藏散热模块，观察缸盖后部管路与车架横梁的位置关系，也可以单独调取机脚支撑点位完成底盘静力学支撑校核，完全贴合移动动力装备从选型匹配到舱体布置的全流程设计需求。
