5英寸内螺纹塑料过滤器壳体结构设计

在流体输送与介质净化的工程场景中，过滤器壳体作为核心承压与容纳构件，其结构合理性直接决定整套过滤单元的运行稳定性与维护便捷性。这款5英寸规格的塑料过滤器壳体，主要适配民用供水预处理、小型工业循环水支路过滤、气动系统冷凝水杂质截留等中低压工况，可容纳对应尺寸的滤芯组件，将流体中的固体颗粒、絮状杂质拦截在壳体内腔，避免下游管路中的阀门、仪表、精密元件出现卡滞、磨损或堵塞问题。

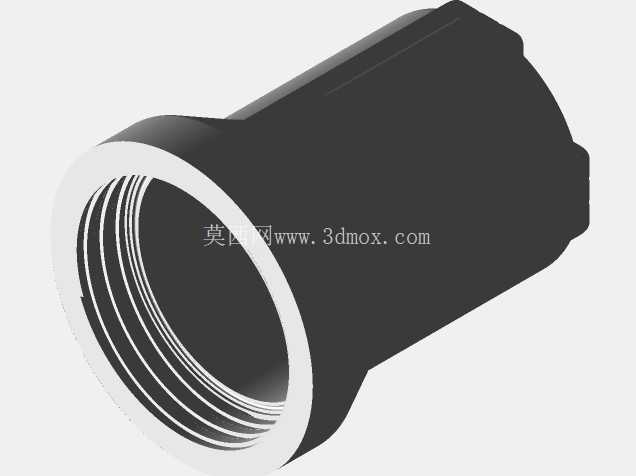

从实际安装边界来看，该壳体一端采用标准内螺纹接口，可直接与同规格的外螺纹管路、接头旋合连接，无需额外定制转接件，安装时只需在螺纹处缠绕适配的密封带或加装密封圈，即可满足常规工况下的密封要求，整体轴向长度适配5英寸标准滤芯的安装空间，壳体外部的防滑结构可配合管钳完成拧紧操作，避免安装过程中壳体表面出现打滑损伤。壳体的内腔做了平滑过渡设计，没有突兀的直角台阶，一方面可以减少流体流经时的局部阻力损失，降低管路系统的动力损耗，另一方面也能避免杂质在壳体内腔的死角处堆积，减少日常维护时的清洁难度。

设计阶段优先考虑了塑料材质的成型特性与受力特点，壳体壁厚根据不同位置的受力情况做了差异化分配：螺纹连接段作为主要受力部位，壁厚适当增加，可承受管路连接时的拧紧力矩以及工作状态下的流体压力，避免螺纹处出现开裂、滑牙问题；壳体中段为滤芯容纳腔，壁厚在满足承压要求的前提下做了优化，既可以控制整体重量，也能减少注塑成型时的缩痕、内应力等缺陷。壳体端部的限位台阶尺寸经过精准核算，安装滤芯时可以直接抵住滤芯端部的密封胶圈，保证流体全部穿过滤芯介质，不会出现旁通漏滤的问题。

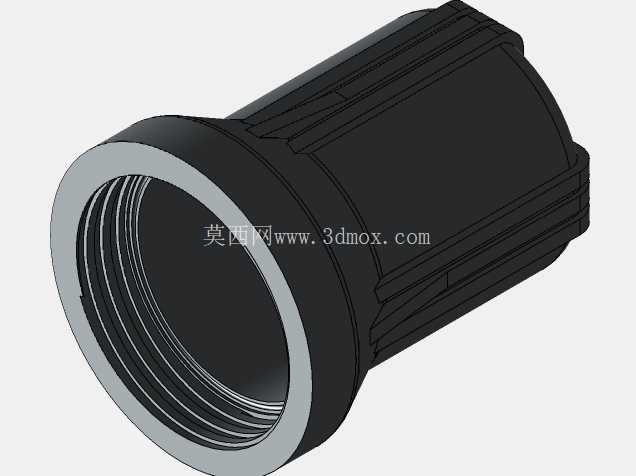

在实际应用场景中，这类塑料过滤器壳体相比金属壳体具备自重轻、耐锈蚀、成本可控的优势，尤其适配饮用水净化、弱腐蚀性流体过滤等对材质卫生性、耐腐蚀性有要求的场合，壳体外部的加强筋结构沿着轴向分布，既可以提升壳体整体的抗外压能力，避免安装或运输过程中受外力挤压出现变形，也能在注塑成型时起到辅助料流填充的作用，降低成型不良率。壳体的非连接端做了封闭结构设计，可根据实际使用需求选择加装排污阀或者做成快开式端盖，适配不同的维护操作习惯，当需要更换滤芯时，只需拆开端盖即可取出内部滤芯，无需将整个壳体从管路上完全拆卸，大幅缩短维护操作的时间。

从结构建模的角度来看，该壳体的建模过程需要重点关注螺纹段的参数匹配、内腔与滤芯的配合公差、壁厚的均匀性控制：内螺纹的牙型、螺距需要严格对应通用管路螺纹标准，保证与市面常规接头的互换性；内腔的直径尺寸需要预留滤芯安装的间隙，同时保证密封面的压紧量在合理范围，过松容易出现密封失效漏液，过紧则会导致滤芯安装困难甚至压损密封件；壳体外部的棱角处都做了圆角过渡，既可以减少应力集中，提升壳体的抗冲击性能，也能避免安装维护时尖锐棱角划伤操作人员。这类壳体在投入实际使用前，还需要根据对应的工作压力做水压测试，验证螺纹连接处、壳体本体的密封性能与结构强度，确保在额定工作压力下不会出现渗漏、开裂等问题，适配不同工况下的长期使用需求。
