液压系统回油过滤装置结构设计

　　在液压传动系统的实际运维与设计环节中，回油过滤装置是保障油液清洁度、延长液压泵、阀组、执行元件使用寿命的核心辅件，本次呈现的回油过滤结构，主要适配中低压开式液压回路的回油管路安装场景，常见于工程机械液压油箱上部安装、工业液压站回油端集成、机床液压系统回油净化等工况，可在油液流回油箱前完成杂质拦截，避免元件磨损产生的金属碎屑、密封件老化脱落的橡胶颗粒、外界侵入的粉尘等污染物重新进入泵吸油侧造成元件卡滞、磨损加剧等故障。

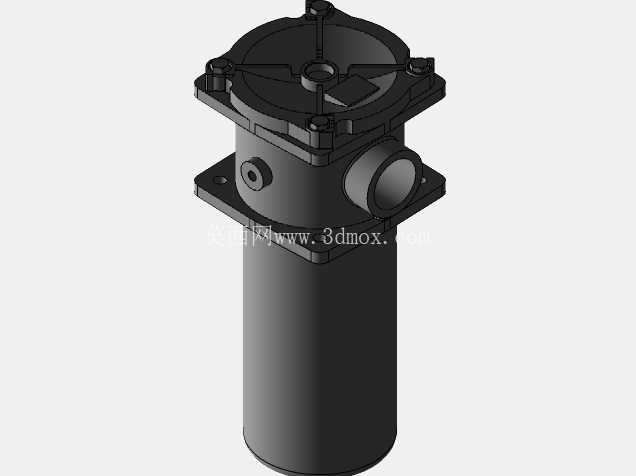

　　从结构设计逻辑来看，该装置采用上装式筒体结构，顶部设置带螺栓紧固的法兰端盖，端盖与筒体之间通过密封件实现静密封，避免回油过程中出现渗漏，端盖上的十字形加强筋结构在控制端盖整体重量的前提下，提升了受压时的结构强度，可承受回油管路带来的压力冲击与脉冲载荷，端盖周向布置的紧固螺栓采用对称分布设计，装配时可按对角顺序逐步拧紧，保证密封面受力均匀，避免因局部压紧力不足导致的漏油问题。筒体侧面设置的侧向通油口为回油入口，采用标准法兰连接接口，可直接与系统回油管路对接，入口内部设置的导流结构可让进入滤器的油液沿筒体内壁平缓流向滤芯，避免高速油流直接冲击滤芯造成滤芯变形、破损，同时降低油液流动过程中的紊流噪声。

　　筒体下部为滤芯容纳腔，滤芯采用插入式安装结构，更换滤芯时只需拆开端盖即可直接取出旧滤芯，无需拆卸周边连接管路，大幅降低现场维护的工作量与停机时间，筒体下部的安装法兰带多个固定安装孔，可直接通过螺栓固定在油箱顶板上，滤筒主体部分伸入油箱内部，经过滤后的油液可直接从筒体底部的通油口流入油箱，无需额外配置出油管路，简化了油箱外部的管路布局，减少了潜在的渗漏点。从安装边界来看，该过滤器的安装法兰为方形结构，安装孔位采用对称分布设计，适配油箱顶板的开孔尺寸需匹配筒体外径，预留足够的安装操作空间，侧向入口的法兰端面与顶部端盖之间预留了足够的管路扳手操作空间，现场配管时无需额外制作异形接头即可完成管路对接，端盖顶部的结构设计也预留了加装压差发讯器的接口位置，可根据实际使用需求选配压差报警装置，当滤芯堵塞导致进出口压差达到设定值时，可及时发出信号提醒运维人员更换滤芯，避免因滤芯堵塞导致回油背压过高，影响系统执行元件的动作稳定性。

　　在实际选型应用中，该结构的过滤器可根据系统流量需求匹配不同过滤精度的滤芯，从10μm到25μm精度区间均可适配，针对不同的工作介质，也可更换对应材质的密封件与滤芯，满足矿物液压油、乳化液、水乙二醇等不同介质的使用需求，筒体本身采用金属材质加工，表面做防锈处理，可适应工业车间、户外工程机械等不同工况下的环境腐蚀影响，结构上没有易损的外露薄壁部件，抗磕碰能力较强，适合在设备装配、运输、现场运维等环节中降低部件损坏的概率。在三维建模过程中，该结构的各部件配合尺寸均按照液压辅件的通用设计规范设定，法兰连接尺寸、密封槽尺寸、滤芯安装配合尺寸均符合行业通用互换要求，建模时对各部件的倒角、圆角、安装让位结构都做了完整还原，可直接用于液压系统的装配干涉检查、管路布局模拟，也可作为液压站三维设计、工程机械液压系统布局设计中的标准辅件调用，避免设计人员重复建模，提升整体设计效率。
