工业级多功能焊接装配作业台结构设计

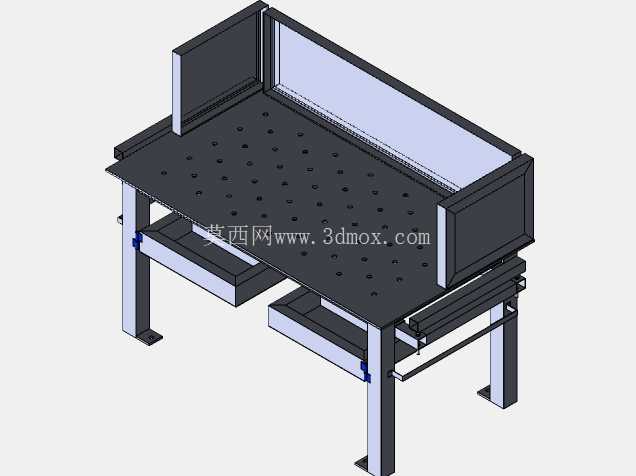

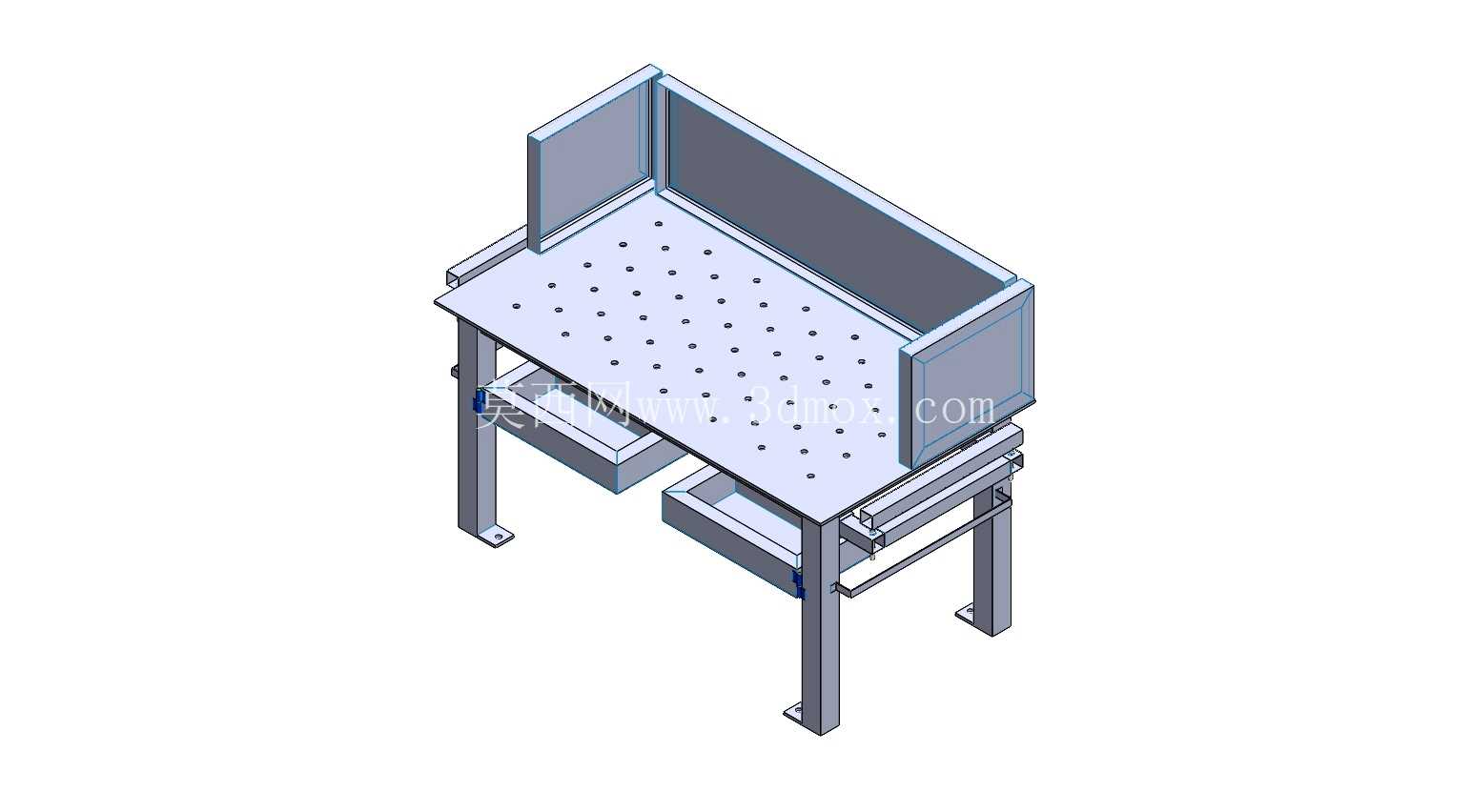

　　在金属加工、五金制品、小型设备组装的生产场景里，这类带挡边的多孔作业台是车间工位配置里的高频刚需装备，不同于普通平板工作台，它的设计完全围绕焊装、切割、测量、轻装配的实际作业痛点展开，没有多余的装饰性结构，每一处构型都服务于现场使用需求。台面采用密布定位孔的阵列设计，孔位按照等间距网格排布，作业时可以快速插入定位销、快速夹钳的固定座，不管是异形焊接件的装夹固定，还是测量时的工件基准定位，都能不用额外搭建临时支撑，直接在台面上完成快速装夹，避免焊接过程中工件移位导致的尺寸偏差，也能减少划线找正的辅助时间。

　　台面后侧与两侧设置的立式挡边，高度控制在200-300mm区间，刚好能阻挡焊接飞溅的焊渣、切割产生的金属碎屑向工位后侧、侧方飞溅，既避免碎屑掉落到地面增加清扫负担，也能防止飞溅物烫伤相邻工位的作业人员，挡边采用折弯钢板焊接成型，和台面框架做满焊连接，长期受焊渣高温炙烤也不会出现变形脱落的问题。台架主体采用方管焊接框架结构，四条支腿底部设置带安装孔的地脚板，可以直接通过膨胀螺栓固定在车间水泥地面上，即使在大力敲击工件、进行重型部件装配时，也不会出现台体晃动偏移的问题，支腿之间设置横向连接杆件，进一步强化整体框架的抗扭刚度，避免长期承重后出现支腿外张变形。台面下方设置两个抽拉式储物抽屉，抽屉采用滑轨承重结构，可以放置焊工常用的焊条、角磨片、测量工具、防护配件等小件物品，不用在工位旁额外放置工具柜，节省作业区域的占地空间，抽屉拉手采用外露式金属拉手，戴劳保手套也能顺利抽拉，不会出现卡滞。台面下方还设置了横向的挂杆，可以悬挂焊枪线缆、气管、打磨机挂钩等，让作业时的管线不会散落在地面上，避免人员走动时绊倒，也能减少管线被工件碾压破损的风险。

　　从安装边界来看，这类工作台的整体占地长度控制在1.2-1.5m区间，宽度在0.8-1m，整体高度按照人体工程学设置在0.8-0.9m，适配大部分成年作业人员站立操作的高度需求，不需要额外配置脚踏台就能舒适作业，挡边的外沿尺寸不超出支腿的投影范围，多个同类型工作台并排布置时可以紧密贴合，不会出现缝隙掉落杂物，适合在焊接班组、装配流水线的工位段成排配置。在实际使用场景中，它不仅可以承担手工电弧焊、氩弧焊的焊接作业工位，也能作为等离子切割的临时作业台，密布的孔位可以让切割产生的废渣部分漏到台面下方的接渣区域（可额外配置接渣盘），减少废渣在台面积聚，同时平整的台面精度可以满足工件划线、尺寸测量的平面度要求，不需要额外转移到检验平台就能完成工序间的尺寸校验，在小型机械加工厂、五金焊接作坊、设备维修车间里，这种多功能工作台可以替代单一功能的焊接台、装配台、检验台，减少工位重复配置的成本。

　　设计过程中特意规避了复杂的铸件结构，全部采用常用规格的钢板、方管加工，所有焊接连接处都做了焊后打磨处理，台面的孔位采用数控冲孔加工，保证孔位间距的一致性，方便通用定位夹具的互换使用，整体结构没有易损的复杂传动部件，日常只需要定期清理台面孔洞里的焊渣、检查支腿连接螺栓的紧固情况就能长期使用，维护成本极低。不同于重型焊接平台的厚重铸铁结构，这种钢结构焊接台的整体重量控制在合理区间，不需要起重设备就能完成移位安装，适合中小型生产场地灵活调整工位布局的需求，同时台面的钢板厚度足够承受日常焊装作业的敲击、高温炙烤，不会轻易出现凹陷变形，挡边的高度设置也兼顾了防护性和操作便利性，不会因为挡边过高影响大件工件的放置作业，当需要处理长度超出台面的长条形工件时，也可以临时拆除侧方挡边的固定螺栓拓展作业空间，适配不同尺寸工件的临时加工需求。
