电动三轮车后桥驱动轴带电动机总成

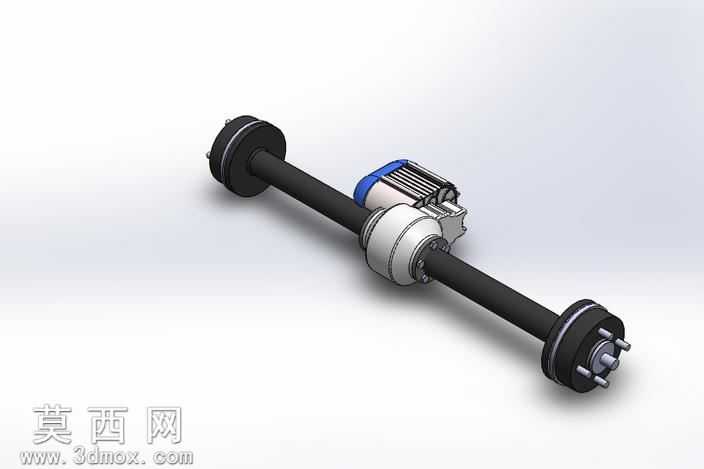

本模型为电动三轮车配套的后桥驱动轴与电动机集成总成，采用SolidWorks2014版本完成全参数化三维建模，整体建模过程严格遵循电动三轮车辆的实际传动结构逻辑，对每一处装配关系都做了精准的约束匹配。建模初期先梳理后桥总成的动力传递路径：从电动机输出端到减速差速机构，再通过长传动轴将动力传递至两侧车轮轮毂，以此为基础拆分各个独立零部件的建模优先级。首先完成核心驱动长轴的建模，采用旋转凸台特征生成轴体主体结构，对轴上的轴承安装位、差速器装配位、轮毂连接位分别做了轴径尺寸的精准匹配，添加了对应的退刀槽、卡簧槽等细节结构，保证轴类零件的工艺合理性。随后进行驱动电动机的建模，对电机的外壳散热筋、端盖安装孔、输出轴配合位都做了细节还原，电机外壳采用哑光金属材质渲染，散热筋部分通过线性阵列特征快速生成，保证筋条间距均匀一致。差速器壳体部分采用回转特征加局部切除的方式完成建模，还原了壳体与电机、传动轴的配合接口，两侧的轮毂连接端还原了螺栓安装孔、制动鼓配合位的结构，轮毂端的黑色橡胶制动部件采用哑光橡胶材质，与金属轴体、银色差速壳体形成清晰的材质区分。整体装配过程中采用同轴心、端面重合等标准装配约束，保证各个部件之间不存在干涉问题，渲染阶段采用柔和的影棚光源，对金属部件添加适度的反射效果，橡胶部件调整粗糙度参数还原真实质感。整个总成的设计思路围绕电动三轮车的后置前驱布局展开，将电机、减速差速、驱动轴整合为一体化后桥单元，既保证了动力传递的紧凑性，也还原了民用电动三轮车成熟可靠的传动结构特征，模型所有零部件均可单独编辑，可用于电动三轮车辆的结构教学、方案改型参考等场景。
