带太阳能板的立式储水水塔结构设计

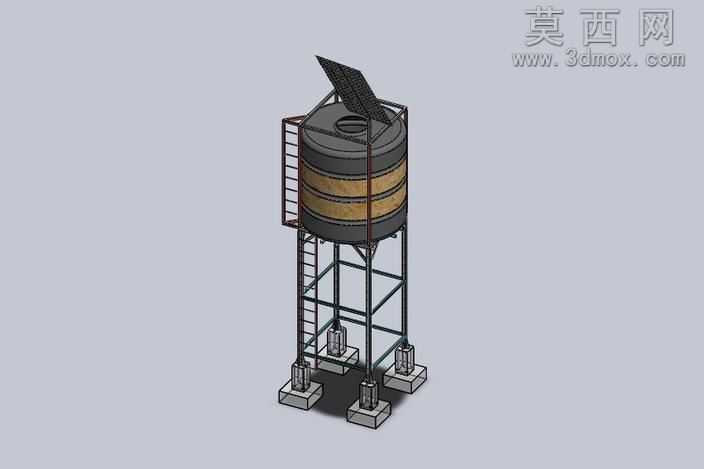

本作品采用SolidWorks完成全参数化三维建模，整体围绕户外立式储水供水场景展开设计，将储水罐体、支撑结构、检修通道、太阳能供电模块进行一体化整合，完整还原了小型太阳能供水水塔的全部结构细节。建模过程中首先完成底部混凝土基座的参数绘制，四个独立方形基座采用带地脚预埋结构的混凝土块造型，每个基座对应一根竖向钢制支撑立柱，四根立柱之间通过横向、斜向的型钢横梁做刚性连接，形成稳定的四棱锥支撑框架，保障上部罐体承载时的结构稳定性，建模时对型钢的拼接节点、焊缝位置做了简化但符合工程逻辑的结构表达，避免出现结构干涉问题。上部储水罐体采用分层式设计，罐体主体为圆柱形立式结构，顶部设置带圆形检修口的密封罐顶，罐体外壁设置多道环形加强箍，增强罐体储水承压时的结构强度，避免罐体变形；罐体侧面通长设置钢制爬梯，爬梯从下部支撑框架位置一直延伸至罐顶检修口旁，爬梯两侧设置防护扶手，踏步采用防滑钢结构设计，满足日常检修攀爬的使用需求。罐体顶部倾斜安装太阳能光伏板，光伏板通过可调角度的金属支架固定在罐顶边缘，建模时还原了光伏板的边框、板面纹理以及支架的连接结构，该模块可用于为水塔的液位监测、供水泵供电，适配无外接电网的户外供水场景。材质渲染阶段，支撑钢架、爬梯、罐体加强箍采用哑光深灰金属材质模拟碳钢防腐漆面效果，罐体主体采用半哑光深灰搭配两道黄褐色环带做外观区分，混凝土基座采用粗糙浅灰色混凝土材质还原水泥质感，太阳能板采用深蓝色光伏板面搭配黑色金属边框材质，整体渲染效果贴合工程实际场景，各部件装配关系清晰，无错位、干涉问题，可直接用于结构展示、工程方案演示以及相关教学场景使用，整体结构设计符合小型户外供水设施的工程逻辑，各部件的尺寸比例经过合理推演，支撑结构的受力布局、爬梯的通行空间、太阳能板的安装倾角都经过合理性调整，保障模型既具备视觉展示效果，也符合实际工程的设计规范。
