65x65规格2020V型槽适配龙门架安装平板

　　在小型桌面级自动化模组、桌面雕刻机、3D打印运动平台、轻载直线滑台的搭建过程中，龙门架的跨接安装板是直接决定运动端刚性、装配同轴度的核心基础零件，很多DIY玩家和小型设备开发人员在搭建2020铝型材框架的运动结构时，往往会遇到标准型材连接件无法兼顾多部件集成安装、受力面不足导致运动抖动的问题，这款65x65规格的龙门架平板，正是针对2020系列V型槽铝型材的安装场景做的适配设计。

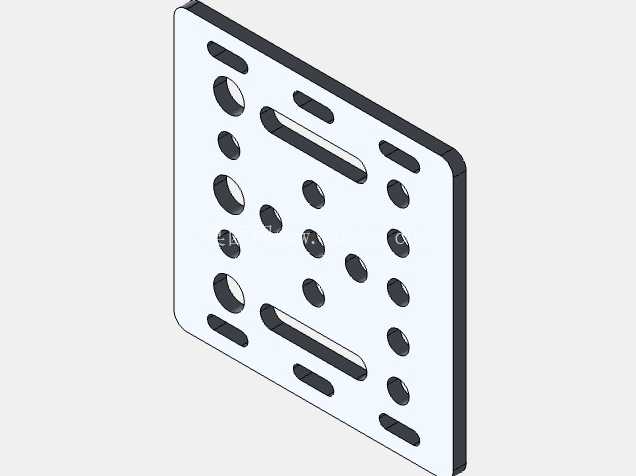

　　从实际使用场景来看，这类平板主要承担龙门架两侧竖梁与横梁的跨接固定，同时也可作为滑台模组的动子端安装基准、小型执行元件的搭载基板，在轻载桌面数控设备、实验室小型送料机构、视觉检测支架的搭建中都能用到，相比直接用角码拼接的结构，整块平板的连接形式能大幅降低连接点的间隙累积，避免高速运动时的结构谐振。设计思路上，这款平板没有采用多余的加强筋或者异形减重结构，整体为方正平板构型，核心是保证安装面的平面度基准，所有安装孔位都做了沉头处理，避免螺栓头突出影响搭载部件的贴合度；板上的长圆孔设计是为了适配安装时的位置微调，抵消铝型材切割、端面对齐时的微小误差，不需要在装配时反复修锉型材端面就能保证横梁与竖梁的垂直度，降低现场装配的调试难度。

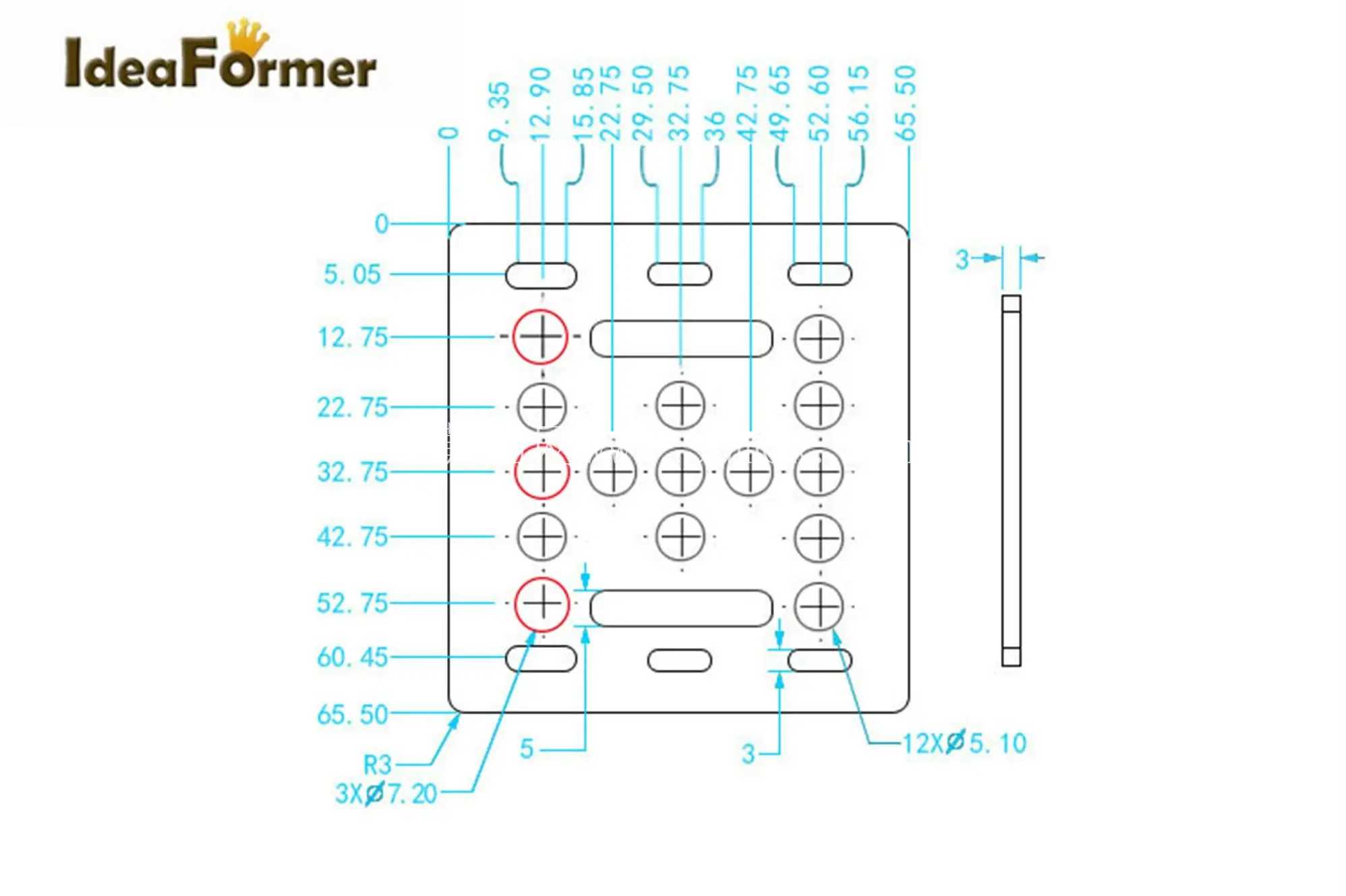

　　尺寸边界上，整体外轮廓为65mm见方，厚度适配2020铝型材的端面安装尺寸，不会突出型材侧边影响外罩或者拖链的布置；板上分布的多组圆孔分别对应2020V型槽型材的标准槽距，同时预留了额外的螺纹安装位，可直接固定皮带压块、限位开关支架、光电传感器安装座等附属零件，不需要额外在平板上二次钻孔攻丝，减少现场加工的工作量。从功能特性来看，平板上的孔位排布兼顾了正交安装和斜向调整的需求，除了标准的十字交叉型材连接外，也可以满足横梁相对竖梁小范围角度调整的安装需求，适配一些非正交的特殊机构搭建场景；所有孔位的边缘都做了微小的倒角处理，既可以去除加工毛刺，也能避免装配时螺栓孔的锐边刮伤线材或者操作人员。

　　在实际选型使用时，需要注意这款平板的承载上限适配轻载运动场景，适合搭载负载在5kg以内的执行端，比如小型主轴、激光头、气动吸嘴等部件，如果是重载切削场景则需要选择更厚的加强型安装板；安装时需要先将平板与一侧竖梁的定位孔对齐预紧，再调整横梁的水平度，最后将所有连接螺栓按对角顺序拧紧，避免装配应力导致平板变形影响基准平面度。相比市面上常见的3D打印塑料安装板，这种金属材质的平板长期使用不会出现蠕变变形，能长期保持安装精度，减少设备后期的维护校准频率；相比整块线切割加工的非标安装板，这款标准化的孔位设计不需要单独出图加工，能大幅缩短小型设备的开发搭建周期，对于做原型机验证、小型桌面设备量产的开发者来说，能直接套用减少结构设计的重复工作量。在装配兼容性上，这款平板除了适配2020V型槽铝型材外，也可以搭配同规格的欧标2020T型槽型材使用，只需要更换对应规格的T型螺母即可，不需要额外修改孔位；平板的正反两面都做了平面度处理，两面都可以作为安装基准面，方便根据机构的布线空间、部件安装方向灵活选择装配朝向，不用额外区分安装面，降低装配时的出错概率。
